Райлян Геннадий Антонович

Номер патента: U 9863

Опубликовано: 28.02.2014

Авторы: Сентюров Павел Дмитриевич, Подшиваленко Игорь Леонович, Райлян Геннадий Антонович, Цайц Максим Валерьевич, Кругленя Виктор Евгеньевич, Сентюров Андрей Дмитриевич, Коцуба Виктор Иосифович

МПК: A01F 11/02

Метки: очесывающее, устройство

Текст:

...данного устройства относится отсутствие возможности регулирования зазора в зоне очеса. Кроме того, в начальный момент рабочего хода планки взаимодействуют с необработанной частью стеблей, что приводит к потерям семян от разрушения семенных коробочек торцевой частью планок. Задача полезной модели - повышение качества очеса льна при тереблении, а также улучшение надежности работы очесывающего устройства. 2 98632014.02.28 Решение поставленной...

Номер патента: U 9155

Опубликовано: 30.04.2013

Авторы: Анженков Александр Сергеевич, Подшиваленко Игорь Леонович, Райлян Геннадий Антонович

МПК: A01D 45/06

Метки: устройство, обмолачивающее

Текст:

...чего будет происходить повреждение стеблей, а также не учитывается изменяющаяся толщина ленты льна, которая уменьшается от комлевой части к верхушечной, в связи с чем будет происходить либо недоочес коробочек, либо повреждение стеблей льна, что негативно скажется на выходе длинного волокна. Задача заявляемой полезной модели - увеличение выхода длинного льноволокна. Указанная задача достигается тем, что в отличие от прототипа обмолачивающие...

Номер патента: U 8103

Опубликовано: 30.04.2012

Авторы: Сапьяник Георгий Нестерович, Подшиваленко Игорь Леонович, Котиков Петр Яковлевич, Райлян Геннадий Антонович

МПК: A01D 45/06

Метки: аппарат, очесывающий

Текст:

...льна. Указанная задача достигается тем, что в отличие от прототипа очесывающие барабаны снабжены стальными обрезиненными билами. На фиг. 1 изображены очесывающие барабаны, вид сбоку на фиг. 2 показан очесывающий аппарат, вид сверху на фиг. 3 - разрез -. Очесывающий аппарат состоит из верхнего 1 и нижнего 2 очесывающих барабанов и зажимного транспортера 3. Каждый из очесывающих барабанов состоит из секций со стальными обрезиненными билами 5,...

Номер патента: U 7225

Опубликовано: 30.04.2011

Авторы: Райлян Геннадий Антонович, Петровец Владимир Романович

МПК: A01D 45/00

Метки: обмолачивающий, подборщика-молотилки, аппарат

Текст:

...Задача заявляемой полезной модели - повышение надежности работы обмолачивающего аппарата подборщика-молотилки. Указанная задача достигается тем, что в отличие от прототипа нижний обмолачивающий барабан снабжен защитным устройством. На фиг. 1 изображены обмолачивающие барабаны, вид сбоку на фиг. 2 показан обмолачивающий аппарат подборщика-молотилки, вид сверху. Обмолачивающий аппарат подборщика-молотилки состоит из верхнего 1 и нижнего...

Номер патента: U 5811

Опубликовано: 30.12.2009

Авторы: Райлян Геннадий Антонович, Петровец Владимир Романович

МПК: E01C 19/00, A01C 15/00

Метки: материалов, дисковый, рассеиватель, сыпучих

Текст:

...модели - повышение равномерности рассеивания сыпучих материалов. Указанная задача достигается тем, что в отличие от прототипа на диске установлены четыре лопатки с треугольной формы изогнутыми по параболе торцевыми частями. На фиг. 1 изображен дисковый рассеиватель сыпучих материалов (вид сбоку) на фиг. 2 - то же (вид сверху) на фиг. 3 приведена схема технологического процесса рассеивания сыпучих материалов предлагаемым устройством....

Номер патента: U 5810

Опубликовано: 30.12.2009

Авторы: Мажугин Евгений Иванович, Райлян Геннадий Антонович

МПК: E02F 9/00

Метки: рабочий, орган, каналоочистителя

Текст:

...положения,причем ножи при максимальном отклонении назад упираются в заднюю стенку ротора, а угол заострения ножей обеспечивает затягивание ножей в грунт. На фиг. 1 изображен рабочий орган каналоочистителя, вид спереди на фиг. 2 - вид А на фиг. 3 - рабочий орган каналоочистителя, вид сбоку (в разрезе). Рабочий орган каналоочистителя состоит из ротора 1 с дискообразной задней стенкой 2, радиальными ножами 3, крепящимися к ротору посредством...

Номер патента: U 5583

Опубликовано: 30.10.2009

Авторы: Чайчиц Николай Васильевич, Петровец Владимир Романович, Райлян Геннадий Антонович

МПК: A01D 45/00

Метки: подборщик-очесыватель, лент, льна

Текст:

...8, загрузочного бункера 9. Подбирающее устройство состоит из рамы 10, ведущих шкивов 11 и 12, подбирающего барабана с пальцами 13, ведомого шкива 14, верхнего 15 и нижнего 16 ремней. Подбирающее устройство крепится шарнирно к раме льноподборщика-очесывателя. Подъем подбирающего устройства осуществляется с помощью гидроцилиндра 17. Привод подбирающего устройства осуществляется, например, гидромотором 18 через редуктор 19 и нижний ведущий шкив...

Номер патента: U 5582

Опубликовано: 30.10.2009

Авторы: Петровец Владимир Романович, Райлян Геннадий Антонович

МПК: A01C 7/00

Метки: распределительная, многоканальная, головка

Текст:

...в результате чего снизится всхожесть семян. Задача заявляемой полезной модели - снижение травмирования семян в распределительной головке. Указанная задача достигается тем, что в отличие от прототипа многоканальная распределительная головка снабжена составным конусом, верхняя часть которого выполнена из эластичного материала и имеет закругленную вершину. На фигуре изображена схема распределения семян в многоканальной распределительной...

Номер патента: U 4344

Опубликовано: 30.04.2008

Авторы: Райлян Геннадий Антонович, Анженков Александр Сергеевич, Чеснык Владимир Николаевич, Коцуба Виктор Иосифович

МПК: A01G 25/02

Метки: защитное, машины, колеи, устройство, дождевальной

Текст:

...образом, чтобы струя воды из дождевального аппарата ударялась о них. Недостатком конструкции, принятой за прототип, является то, что в процессе полива остается неувлажненной колея дождевальной машины и примыкающая к ней полоса земли. Задача заявляемой полезной модели - повышение качества полива. Указанная задача решается тем, что в отличие от прототипа предлагаемое устройство содержит дефлекторный щиток на раме, закрепленной на стояке...

Номер патента: U 3747

Опубликовано: 30.08.2007

Авторы: Чеснык Владимир Николаевич, Коцуба Виктор Иосифович, Анженков Александр Сергеевич, Райлян Геннадий Антонович

МПК: A01G 25/00

Метки: аппарат, дождевальный

Текст:

...задача решается тем, что в отличие от прототипа дождевальный аппарат снабжен резьбовым подвижным противовесом с контргайкой. На фигуре изображен дождевальный аппарат. Дождевальный аппарат (фигура) состоит из поворотного ствола 1, коромысла 2, оси 3 коромысла, резьбового подвижного противовеса 4 и контргайки 5. Предлагаемый аппарат так же, как и прототип, состоит из ствола, механизма вращения ствола, коромысла с установленным на его нижнем...

Номер патента: U 3592

Опубликовано: 30.06.2007

Авторы: Анженков Александр Сергеевич, Чеснык Владимир Николаевич, Райлян Геннадий Антонович, Коцуба Виктор Иосифович

МПК: A01G 25/00, E03B 3/00

Метки: водозаборное, устройство

Текст:

...вращающейся вокруг всасывающего трубопровода 2, соединенного с последним, датчика 3 засорения сетки-заборника, насоса 4, напорного трубопровода 5. Устройство снабжено гидравлическим мультипликатором скорости, выполненным в виде регулятора расхода воды 6, соединяющего напорный трубопровод 5 с соплом 7, установленным с возможностью взаимодействия образуемой соплом струи с лопастями 8, закрепленными на сеткезаборнике. Сетка-заборник, по всей...

Номер патента: U 3591

Опубликовано: 30.06.2007

Авторы: Коцуба Виктор Иосифович, Райлян Геннадий Антонович, Чеснык Владимир Николаевич, Анженков Александр Сергеевич

МПК: A01G 25/00

Метки: дождевальный, аппарат

Текст:

...Дождевальный аппарат (фиг. 1) состоит из неподвижного корпуса 1, колена 2 с дополнительным соплом 3 и дождевального водопроводящего патрубка 4, причем последний размещен в корпусе 1. На колене 2 смонтированы основной ствол 5 и защитное устройство в виде дугового ствола 6, соединенного с патрубком 4. Предлагаемый аппарат так же, как и прототип состоит из корпуса, колена, ствола с основным и дополнительным соплами и защитного устройства, но...

Номер патента: U 3311

Опубликовано: 28.02.2007

Авторы: Коцуба Виктор Иосифович, Райлян Геннадий Антонович, Чеснык Владимир Николаевич, Анженков Александр Сергеевич

МПК: A01G 25/00

Метки: водовыпуск

Текст:

...запорным органом 3, через который пропущена водоподающая трубка 4. В верхней части трубки 4 плотно установлен и закреплен упругой муфтой 5 влагопроводящий элемент 6. Водоподающая трубка 4 перемещается по направляющей трубке 7, жестко прикрепленной к патрубку 2. Причем перемещение водоподающей трубки 4 ограничивается стержнем 8, диаметрально закрепленным в направляющей трубке 7 и помещенным в прорези трубки 4.Предлагаемый водовыпуск так...

Номер патента: U 3207

Опубликовано: 30.12.2006

Автор: Райлян Геннадий Антонович

МПК: A01D 45/06

Метки: устройство, очесывающее

Текст:

...фиг. 1 изображены очесывающие барабаны, вид сбоку на фиг. 2 показано очесывающее устройство, вид сверху на фиг. 3 - разрез А-А.Очесывающее устройство состоит из верхнего 1 и нижнего 2 очесывающих барабанов и зажимного транспортера 3. Каждый из очесывающих барабанов состоит из облегченных секций 5, соединенных с помощью шпилек 4. Привод барабанов осуществляется, например, гидромоторами 6 и 7.Предлагаемое очесывающее устройство так же, как и...

Номер патента: U 3206

Опубликовано: 30.12.2006

Автор: Райлян Геннадий Антонович

МПК: A01D 45/06

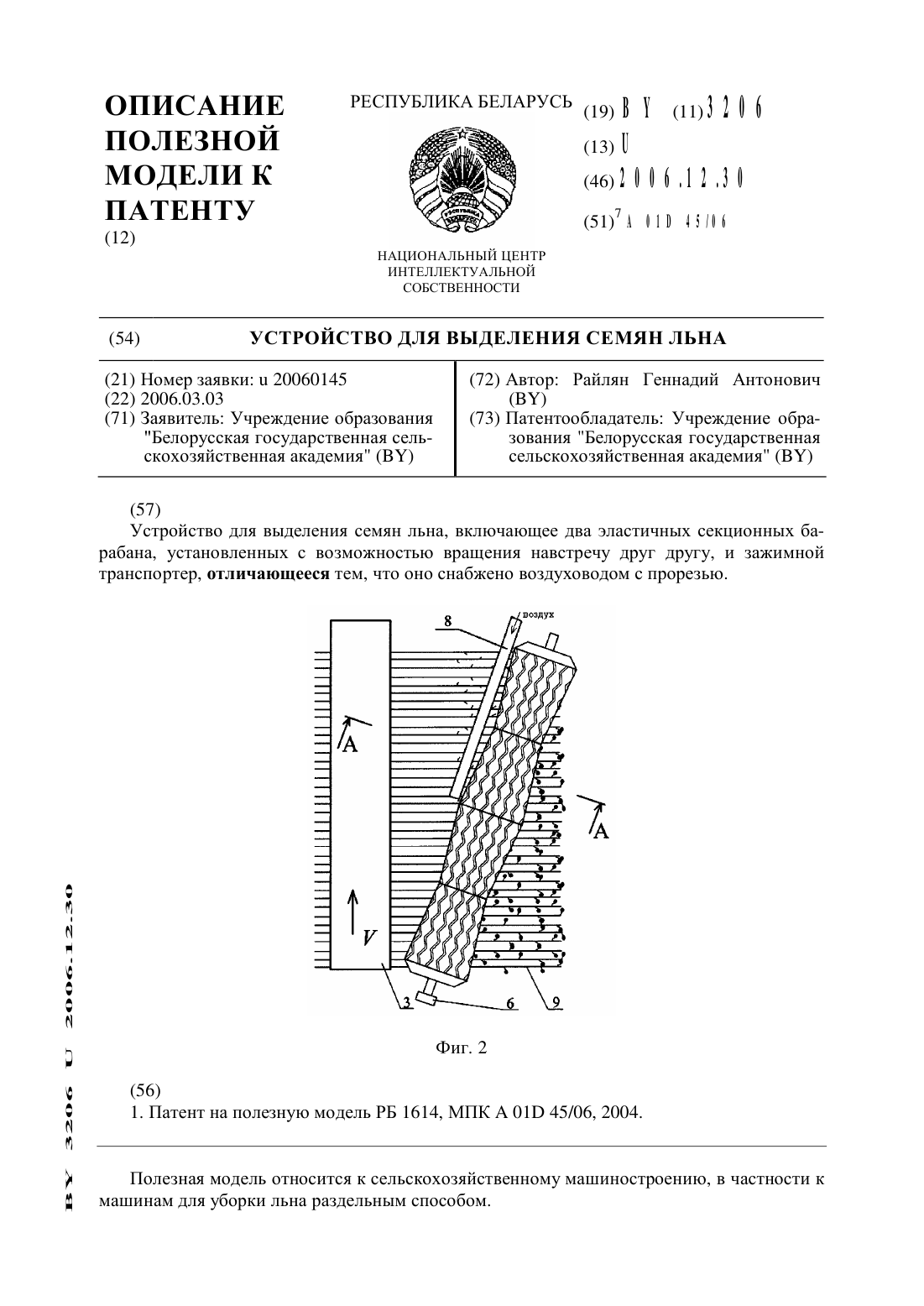

Метки: выделения, льна, семян, устройство

Текст:

...полезной модели - снижение потерь семян при обмолоте лент льна.Указанная задача достигается тем, что в отличие от прототипа устройство снабжено воздуховодом с прорезью.На фиг. 1 изображены очесывающие барабаны, вид сбоку на фиг. 2 показано устройство для выделения семян льна, вид сверху на фиг. 3 - разрез А-А.Устройство для выделения семян льна состоит из верхнего 1 и нижнего 2 обмолачивающих барабанов, зажимного транспортера 3 и...

Номер патента: U 3205

Опубликовано: 30.12.2006

Авторы: Коцуба Виктор Иосифович, Райлян Геннадий Антонович, Анженков Александр Сергеевич, Чеснык Владимир Николаевич

МПК: D01D 29/00, A01G 25/00

Метки: устройство, очистки, воды

Текст:

...стакана на него.На фигуре изображен разрез предлагаемого устройства.Предлагаемое устройство состоит из входного патрубка 1, содержащего штуцер 2 для отвода очищенной воды, проволочного фильтрующего элемента, выполненного в виде пружин 3 и 4 с противоположной навивкой и регулировочного стакана 5.Предлагаемое устройство для очистки воды так же, как и прототип состоит из входного патрубка и проволочного фильтрующего элемента, но...

Номер патента: U 3024

Опубликовано: 30.10.2006

Автор: Райлян Геннадий Антонович

МПК: A01D 45/06

Метки: подборщика-молотилки, обмолачивающий, аппарат

Текст:

...полезной модели - снижение потерь семян при обмолоте лент льна с повышенной влажностью. Указанная задача достигается тем, что в отличие от прототипа обмолачивающий аппарат снабжен счищающими воздухопроводами. На фиг. 1 изображены обмолачивающие барабаны, вид сбоку на фиг. 2 показан обмолачивающий аппарат подборщика-молотилки, вид сверху на фиг. 3 - разрез А-А. Обмолачивающий аппарат подборщика-молотилки состоит из верхнего 1 и нижнего 2...

Номер патента: U 3023

Опубликовано: 30.10.2006

Авторы: Чеснык Владимир Николаевич, Коцуба Виктор Иосифович, Райлян Геннадий Антонович, Анженков Александр Сергеевич

МПК: B05B 1/00

Метки: дождевальная, машина

Текст:

...дождевальная машина. Дождевальная машина (фиг. 1) состоит из напорного трубопровода 1, на котором установлен воздушный колокол 2, ствол 3, в котором установлен напорный клапан 4, поджатый пружиной 5, которая отрегулирована на рабочее давление, ствол 3 оканчивается насадкой 6. На конце напорного трубопровода 1 установлен ударный клапанный механизм, состоящий из рабочей камеры 7 со сбросным клапаном 8. Предлагаемая дождевальная машина...

Номер патента: U 3022

Опубликовано: 30.10.2006

Авторы: Коцуба Виктор Иосифович, Райлян Геннадий Антонович, Анженков Александр Сергеевич, Чеснык Владимир Николаевич

МПК: A01G 25/02

Метки: трубопровод, поливной

Текст:

...конструкции и соединение без уменьшения проходного сечения трубопровода. Указанная задача достигается тем, что в отличие от прототипа предлагаемое устройство содержит проушины и монтажную скобу. На фиг. 1 изображен общий вид предлагаемого устройства на фиг. 2 - сечение А-А. Поливной трубопровод (фиг. 1) состоит из секций труб 1 и 2, у каждой из которых один конец выполнен в виде раструба. Оба конца труб имеют проушины 3, 4. Трубы 1 и 2...

Номер патента: U 3021

Опубликовано: 30.10.2006

Авторы: Анженков Александр Сергеевич, Райлян Геннадий Антонович, Коцуба Виктор Иосифович, Чеснык Владимир Николаевич

МПК: A01G 25/00

Метки: насадка, дождевальная

Текст:

...дефлектора 3 и устройства автоматической регулировки положения эластичного дефлектора 3, включающего толкатель 4, коромысло 5 шарнирно установленное на опоре 6 и поршневую систему 7. Предлагаемая насадка так же, как и прототип состоит из полого корпуса с упорной площадкой и эластичного дефлектора с механизмом регулировки, но отличается тем, что она снабжена устройством автоматической регулировки положения эластичного дефлектора. Дождевальная...

Номер патента: U 3020

Опубликовано: 30.10.2006

Авторы: Коцуба Виктор Иосифович, Чеснык Владимир Николаевич, Райлян Геннадий Антонович, Анженков Александр Сергеевич

МПК: A01G 25/02, E02B 13/02

Метки: водовыпуск, регулируемый, поливным, трубопроводам

Текст:

...запорный орган 3 с упругим элементом 4 и пробку 5. Между корпусом 1, пробкой 5 и упругим элементом 4 запорного органа образуется полость,которая сообщена через отверстие 6 в корпусе 1 с полостью трубопровода 7. В корпусе 1 имеется сливное отверстие 8, которое через отверстие 9 сообщено с полостью трубопровода 7, а полость 2 соединена со сливным отверстием 8 через отверстие 10 в корпусе 1. Корпус крепится к стенке трубопровода 7. В...

Номер патента: U 2824

Опубликовано: 30.06.2006

Авторы: Райлян Геннадий Антонович, Анженков Александр Сергеевич, Коцуба Виктор Иосифович, Чеснык Владимир Николаевич

МПК: A01G 25/09

Метки: устройство, водозаборное

Текст:

...с небольшим уровнем воды и, как следствие, возможность засорения защитной сетки донными отложениями канала. Задача заявляемой полезной модели - повышение надежности работы водозаборного устройства. Указанная задача достигается тем, что в отличие от прототипа водозаборное устройство снабжено ограничительным защитным каркасом. На фигуре изображено предлагаемое водозаборное устройство. Водозаборное устройство (фигура) состоит из всасывающей трубы...

Номер патента: U 2828

Опубликовано: 30.06.2006

Авторы: Анженков Александр Сергеевич, Коцуба Виктор Иосифович, Чеснык Владимир Николаевич, Райлян Геннадий Антонович

МПК: A01G 25/06

Метки: водовыпуск

Текст:

...сверху диском 4. В диске 4 выполнено отверстие 5 для закрепления нижнего конца 6 подвижного коленчатого патрубка 7. Выходной конец 8 патрубка 7 снабжен чашей 9. На внутренней стороне диска 4 прикреплены выступы-ограничители 10, между которыми закреплена пружина сжатия 11, к которой прикреплен запорный элемент 12, выполненный из ферромагнитного материала. Неподвижный корпус 2 в зоне прилегания запорного элемента 12 снабжен фиксирующим...

Номер патента: U 2822

Опубликовано: 30.06.2006

Автор: Райлян Геннадий Антонович

МПК: A01D 45/06

Метки: аппарат, очесывающий

Текст:

...тем, что в отличие от прототипа очесывающие барабаны снабжены пружинными билами, покрытыми сверху эластичным материалом. На фиг. 1 изображены очесывающие барабаны, вид сбоку на фиг. 2 показан очесывающий аппарат, вид сверху на фиг. 3 - разрез -. Очесывающий аппарат состоит из верхнего 1 и нижнего 2 очесывающих барабанов и зажимного транспортера 3. Каждый из очесывающих барабанов снабжен пружинными билами 4. Предлагаемый очесывающий аппарат...

Номер патента: U 2821

Опубликовано: 30.06.2006

Автор: Райлян Геннадий Антонович

МПК: A01D 45/06

Метки: семян, устройство, выделения

Текст:

...влажностью. Указанная задача достигается тем, что в отличие от прототипа устройство снабжено счищающими щетками, копирующими форму очесывающих барабанов. На фиг. 1 изображены очесывающие барабаны, вид сбоку на фиг. 2 показано устройство для выделения семян, вид сверху на фиг. 3 - разрез -. Устройство для выделения семян состоит из верхнего 1 и нижнего 2 очесывающих барабанов и зажимного транспортера 3. Каждый из барабанов состоит из...

Номер патента: U 2819

Опубликовано: 30.06.2006

Автор: Райлян Геннадий Антонович

МПК: A01D 45/06

Метки: раздельной, обмолота, уборке, устройство, льна

Текст:

...билы обмолачивающих барабанов выполнены съемными. На фиг. 1 изображены обмолачивающие барабаны, вид сбоку на фиг. 2 показано устройство для обмолота льна при раздельной уборке, вид сверху на фиг. 3 отображено било. Устройство для обмолота состоит из верхнего 1 и нижнего 2 обмолачивающих барабанов и зажимного транспортера 3. Каждый из обмолачивающих барабанов снабжен съемными билами 4, которые ввинчиваются в барабаны 1 и 2. Предлагаемое...

Номер патента: U 2818

Опубликовано: 30.06.2006

Автор: Райлян Геннадий Антонович

МПК: A01D 45/06

Метки: очеса, льна, устройство, лент

Текст:

...из двух эластичных секционных барабанов, расположенных друг над другом и под углом к направлению движения стеблей, вращающихся навстречу друг другу, и зажимного транспортера. Недостатком такой конструкции, принятой за прототип, является высокая материалоемкость. Задача заявляемой полезной модели - уменьшение материалоемкости. Указанная задача достигается тем, что в отличие от прототипа очесывающие барабаны выполнены в виде пневмокамер с...

Номер патента: U 2827

Опубликовано: 30.06.2006

Автор: Райлян Геннадий Антонович

МПК: A01D 45/06

Метки: льна, обмолота, устройство

Текст:

...коробочки и выделенные семена смешиваются. Задача заявляемой полезной модели - отделение высококачественных семян при уборке раздельным способом. Указанная задача достигается тем, что в отличие от прототипа устройство для обмолота льна снабжено двумя парами барабанов, расположенных со смещением друг за другом. На фиг. 1 изображены обмолачивающие барабаны, вид сбоку на фиг. 2 показано устройство для обмолота льна, вид сверху. Устройство...

Номер патента: U 2815

Опубликовано: 30.06.2006

Автор: Райлян Геннадий Антонович

МПК: A01D 45/06

Метки: аппарат, обмолачивающий, льноподборщика-молотилки

Текст:

...Задача заявляемой полезной модели - увеличение надежности. Указанная задача достигается тем, что в отличие от прототипа билы обмолачивающих барабанов выполнены подвижными и снабжены пружинами. На фиг. 1 изображены обмолачивающие барабаны, вид сбоку на фиг. 2 показан обмолачивающий аппарат льноподборщика-молотилки, вид сверху на фиг. 3 - разрез -. Обмолачивающий аппарат льноподборщика-молотилки состоит из верхнего 1 и нижнего 2...

Номер патента: U 2743

Опубликовано: 30.06.2006

Авторы: Райлян Геннадий Антонович, Коцуба Виктор Иосифович, Чеснык Владимир Николаевич, Анженков Александр Сергеевич

МПК: A01G 25/02

Метки: дождевальный, аппарат

Текст:

...Задача заявляемой полезной модели - упрощение конструкции. Указанная задача достигается тем, что в отличие от прототипа дождевальный аппарат снабжен подвижным стволом с гидравлически оптимизированным входом. На фигуре изображен предлагаемый дождевальный аппарат. 27432006.06.30 Дождевальный аппарат состоит из подвижного ствола 1 с гидравлически оптимизированным входом 2, неподвижного колена 3 и стопорного болта 4. Предлагаемый дождевальный...

Номер патента: U 2687

Опубликовано: 30.04.2006

Авторы: Коцуба Виктор Иосифович, Райлян Геннадий Антонович, Анженков Александр Сергеевич, Чеснык Владимир Николаевич

МПК: A01G 25/09

Метки: водозаборное, устройство

Текст:

...водозаборное устройство. Водозаборное устройство (фиг. 1) состоит из сетки-заборника 1 барабанного типа, вращающейся вокруг всасывающего трубопровода 2, соединенного с последним, датчика 3 засорения сетки-заборника, насоса 4, напорного трубопровода 5. Устройство снабжено гидравлическим мультипликатором скорости, выполненным в виде регулятора 6 расхода воды, соединяющего напорный трубопровод 5 с соплом 7, установленным с возможностью...

Номер патента: U 2685

Опубликовано: 30.04.2006

Авторы: Коцуба Виктор Иосифович, Чеснык Владимир Николаевич, Анженков Александр Сергеевич, Райлян Геннадий Антонович

МПК: A01G 25/09

Метки: установка, дождевальная

Текст:

...установка. Дождевальная установка (фигура) содержит напорный трубопровод 1, вращающийся вокруг центрального шарнира 2, соединенный с силовым приводом 3 и являющийся осью 26852006.04.30 опорных колес 4. Опорные колеса 4 имеют разный диаметр и расположены по конусу. На напорном трубопроводе 1 установлены компенсирующие штанги 5, на выходных концах которых крепятся дождевальные насадки 6. Предлагаемая дождевальная установка так же, как и...

Номер патента: U 2414

Опубликовано: 28.02.2006

Автор: Райлян Геннадий Антонович

МПК: A01D 45/06

Метки: устройство, семян, выделения

Текст:

...принятой за прототип, является то, что при обмолоте льновороха повышенной влажности будет происходить налипание продуктов обмолота на вальцы, что приведет к ухудшению качества обмолота и увеличению энергозатрат. Задача заявляемой полезной модели - улучшение качества обмолота при обработке льновороха повышенной влажности. Указанная задача достигается тем, что в отличие от прототипа каждый из вальцов снабжен вращающимся щеточным очистным...

Номер патента: U 2523

Опубликовано: 28.02.2006

Авторы: Коцуба Виктор Иосифович, Чеснык Владимир Николаевич, Райлян Геннадий Антонович, Анженков Александр Сергеевич

МПК: A01G 25/09

Метки: машина, дождевальная

Текст:

...с наземными источниками жидкости и электроэнергии. Недостатком дождевальной установки, принятой за прототип, является низкая надежность, обусловленная тем, что при поливе в ветер возможен изгиб, разрыв трубопровода, в случае обрыва кабеля возможно разрушение конструкции, сложность обслуживания и ремонта конструкции в связи с высоким расположением конструкции и отсутствии жесткой связи с землей, необходимость использования...

Номер патента: U 2521

Опубликовано: 28.02.2006

Авторы: Анженков Александр Сергеевич, Коцуба Виктор Иосифович, Райлян Геннадий Антонович, Чеснык Владимир Николаевич

МПК: A01G 25/00, B05B 1/08

Метки: машина, дождевальная

Текст:

...Дождевальная машина (фиг. 1) состоит из напорного трубопровода 1, на котором установлен воздушный колокол 2, ствол 3, в котором установлен напорный клапан 4, поджатый пружиной 5, которая отрегулирована на рабочее давление, ствол 3 оканчивается насадкой 6. На конце напорного трубопровода 1 установлен ударный клапанный механизм, состоящий из рабочей камеры 7 со сбросным клапаном 8. Предлагаемая дождевальная машина так же, как и прототип...

Номер патента: U 2520

Опубликовано: 28.02.2006

Авторы: Райлян Геннадий Антонович, Петровец Владимир Романович, Чеснык Владимир Николаевич

МПК: A01D 45/06

Метки: обмолота, устройство, льновороха

Текст:

...составляющих льновороха, что приведет к снижению производительности, а при увеличении зазора будет происходить проскакивание меньших коробочек льна без обмолота, в результате чего снизится качество обмолота. Задача заявляемой полезной модели - увеличение производительности обмолота льновороха. Указанная цель достигается тем, что в отличии от прототипа рифы обмолачивающих вальцов имеют навивку подобную многозаходной резьбе. На фиг. 1...

Номер патента: U 2522

Опубликовано: 28.02.2006

Автор: Райлян Геннадий Антонович

МПК: A01D 45/06

Метки: льна, лент, обмолота, устройство

Текст:

...Указанная задача достигается тем, что в отличие от прототипа обмолачивающие барабаны выполнены монолитными с билами, плавно меняющими свое направление, а верхний барабан установлен под углом к нижнему. На фиг. 1 изображены обмолачивающие барабаны, вид с боку на фиг. 2 показано устройство для обмолота лент льна, вид сверху. Устройство для обмолота лент льна состоит из верхнего 1 и нижнего 2 эластичных барабанов, вращающихся навстречу...

Номер патента: U 2519

Опубликовано: 28.02.2006

Автор: Райлян Геннадий Антонович

МПК: A01D 45/06

Метки: аппарат, обмолачивающий

Текст:

...таким образом, чтобы высокие билы одной находились напротив низких бил другой, а зазор между вершинами бил был одинаковый на всей длине барабанов с учетом размеров семян. Оси вращения барабанов расположены под острым углом к задней части зажимного транспортера. На фиг. 1 изображены обмолачивающие барабаны, вид с боку на фиг. 2 показан обмолачивающий аппарат, вид сверху на фиг. 3 - разрез -. Обмолачивающий аппарат состоит из верхнего 1 и...

Номер патента: U 2518

Опубликовано: 28.02.2006

Авторы: Чеснык Владимир Николаевич, Анженков Александр Сергеевич, Райлян Геннадий Антонович, Коцуба Виктор Иосифович

МПК: A01G 25/00

Метки: дождевальный, агрегат

Текст:

...25182006.02.28 Указанная цель достигается тем, что в отличие от прототипа дождевальный агрегат снабжен двускатным навесом из непромокаемого материала. На фиг. 1 изображен дождевальный агрегат на фиг. 2 - сечение -. Дождевальный агрегат (фиг. 1) состоит из энергетического средства 1, дождевального аппарата 2, рамы 3, на которой установлен центробежный насос 4. Над кабиной энергетического средства установлен двускатный навес 5...

Номер патента: U 2460

Опубликовано: 28.02.2006

Авторы: Коцуба Виктор Иосифович, Райлян Геннадий Антонович, Чеснык Владимир Николаевич, Анженков Александр Сергеевич

МПК: B05B 1/34, B05B 15/02

Метки: распылитель

Текст:

...с корпусом 1 полость 10. Вкладыш 6 установлен с возможностью осевого перемещения и подпружинен со стороны выходного отверстия 2 с помощью пружины 11, расположенной в полости 10. Предлагаемый распылитель так же, как и прототип, состоит из корпуса с выходным отверстием и радиальными пазами, переходящими в тангенциальные пазы, осевого подводящего патрубка, вкладыша, пружины, но отличается тем, что осевой подводящий патрубок установлен в корпусе...
