Водовыпуск

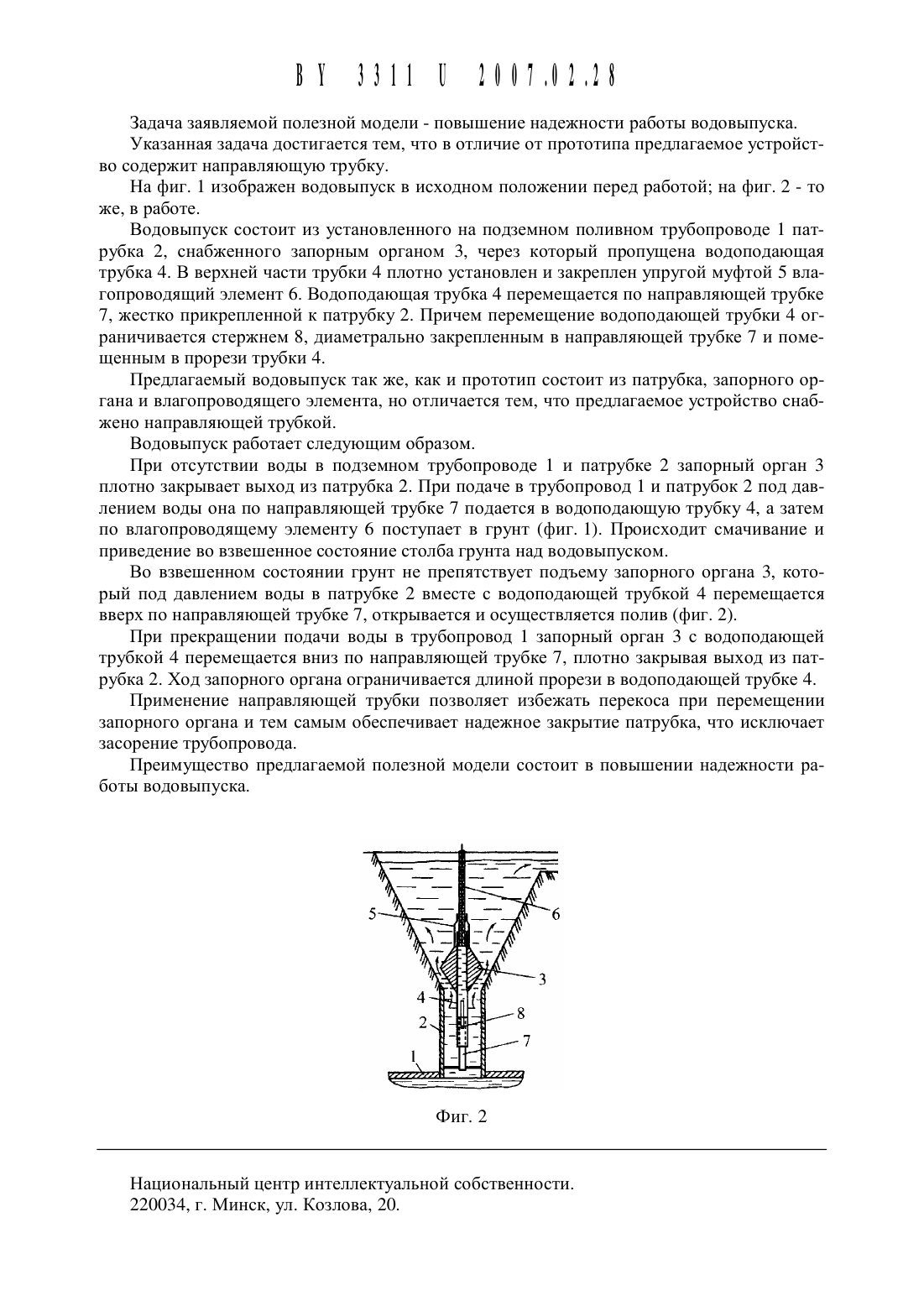

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия (ВУ)(72) Авторы Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич (ВУ)(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия (ВУ)(57) Водовыпуск, включающий патрубок, запорный орган и влагопроводящий элемент,отличающийся тем, что предлагаемое устройство снабжено направляющей трубкой.Полезная модель относится к сельскому хозяйству и может быть использована при поливе по бороздам из Подземных трубопроводов.Известен водовыпуск 1, который наиболее близок по техническому рещению к предлагаемому устройству и принят в качестве прототипа, включающий патрубок, запорный орган и влагопроводящий элемент.Недостатком такой конструкции, принятой за прототип, является то, что при перемещении запорного органа возможно его перекащивание. Это приведет к неполному закрытию патрубка и, как следствие, к засорению трубопровода.Задача заявляемой полезной модели - повышение надежности работы водовыпуска.Указанная задача достигается тем, что в отличие от прототипа предлагаемое устройство содержит направляющую трубку.На фиг. 1 изображен водовыпуск в исходном положении перед работой на фиг. 2 - то же, в работе.Водовыпуск состоит из установленного на подземном поливном трубопроводе 1 патрубка 2, снабженного запорным органом 3, через который пропущена водоподающая трубка 4. В верхней части трубки 4 плотно установлен и закреплен упругой муфтой 5 влагопроводящий элемент 6. Водоподающая трубка 4 перемещается по направляющей трубке 7, жестко прикрепленной к патрубку 2. Причем перемещение водоподающей трубки 4 ограничивается стержнем 8, диаметрально закрепленным в направляющей трубке 7 и помещенным в прорези трубки 4.Предлагаемый водовыпуск так же, как и прототип состоит из патрубка, запорного органа и влагопроводящего элемента, но отличается тем, что предлагаемое устройство снабжено направляющей трубкой.Водовыпуск работает следующим образом.При отсутствии воды в подземном трубопроводе 1 и патрубке 2 запорный орган 3 плотно закрывает выход из патрубка 2. При подаче в трубопровод 1 и патрубок 2 под давлением воды она по направляющей трубке 7 подается в водоподающую трубку 4, а затем по влагопроводящему элементу 6 поступает в грунт (фиг. 1). Происходит смачивание и приведение во взвещенное состояние столба грунта над водовыпуском.Во взвещенном состоянии грунт не препятствует подъему запорного органа 3, который под давлением воды в патрубке 2 вместе с водоподающей трубкой 4 перемещается вверх по направляющей трубке 7, открывается и осуществляется полив (фиг. 2).При прекращении подачи воды в трубопровод 1 запорный орган 3 с водоподающей трубкой 4 перемещается вниз по направляющей трубке 7, плотно закрывая выход из патрубка 2. Ход запорного органа ограничивается длиной прорези в водоподающей трубке 4.Применение направляющей трубки позволяет избежать перекоса при перемещении запорного органа и тем самым обеспечивает надежное закрытие патрубка, что исключает засорение трубопровода.Преимущество предлагаемой полезной модели состоит в повыщении надежности работы водовыпуска.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
