Защитное устройство колеи дождевальной машины

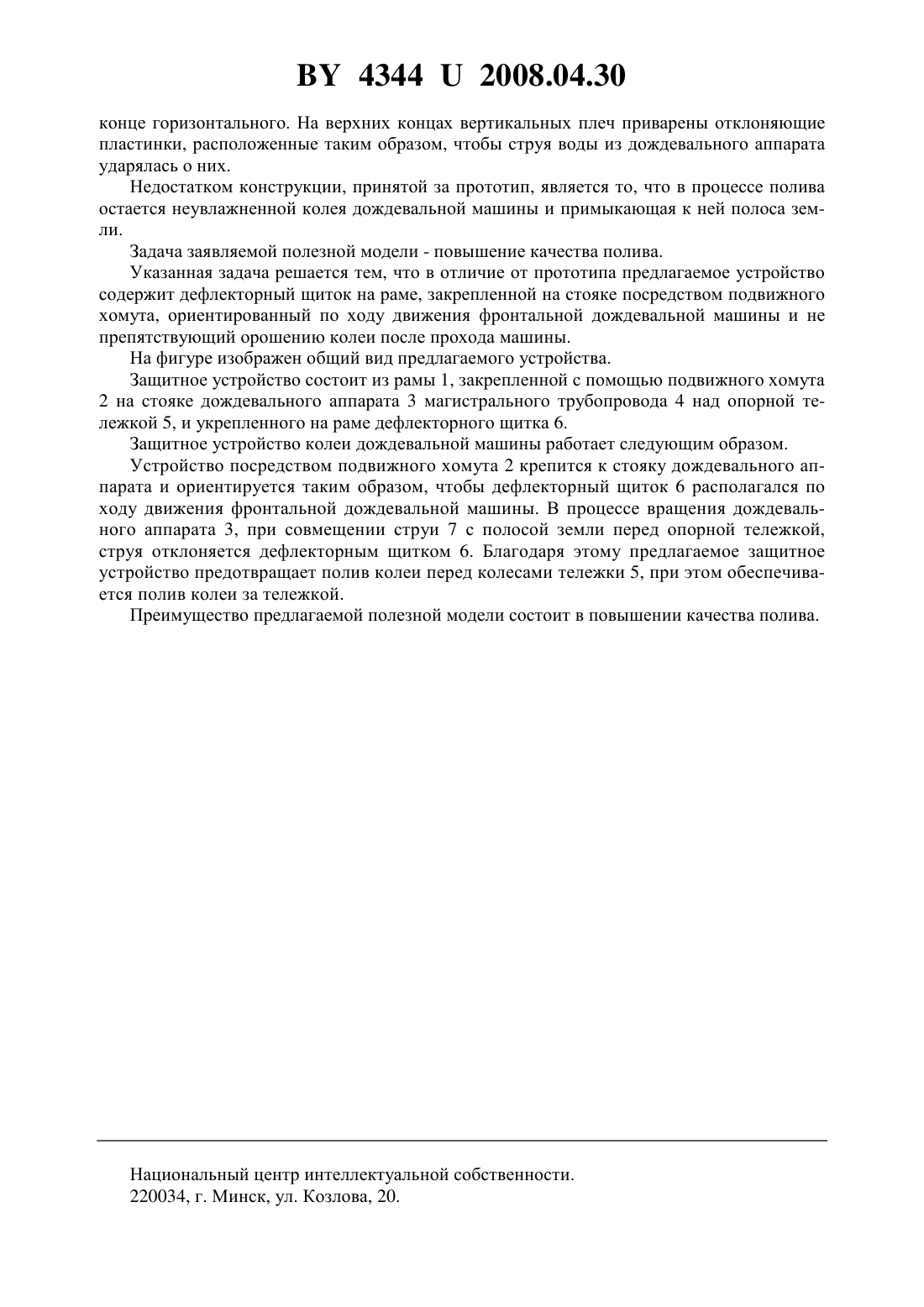

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАЩИТНОЕ УСТРОЙСТВО КОЛЕИ ДОЖДЕВАЛЬНОЙ МАШИНЫ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Защитное устройство колеи дождевальной машины, включающее раму, закрепленную с помощью хомута, отличающееся тем, что предлагаемое устройство содержит дефлекторный щиток на раме, закрепленной посредством подвижного хомута, ориентированный по ходу движения фронтальной дождевальной машины. Полезная модель относится к сельскому хозяйству, а именно к орошению дождеванием. Известен дождевальный аппарат 1, который наиболее близок по техническому решению к предлагаемому устройству и принятый в качестве прототипа, который состоит из-образной рамки, состоящей из горизонтального плеча и двух вертикальных плеч на 43442008.04.30 конце горизонтального. На верхних концах вертикальных плеч приварены отклоняющие пластинки, расположенные таким образом, чтобы струя воды из дождевального аппарата ударялась о них. Недостатком конструкции, принятой за прототип, является то, что в процессе полива остается неувлажненной колея дождевальной машины и примыкающая к ней полоса земли. Задача заявляемой полезной модели - повышение качества полива. Указанная задача решается тем, что в отличие от прототипа предлагаемое устройство содержит дефлекторный щиток на раме, закрепленной на стояке посредством подвижного хомута, ориентированный по ходу движения фронтальной дождевальной машины и не препятствующий орошению колеи после прохода машины. На фигуре изображен общий вид предлагаемого устройства. Защитное устройство состоит из рамы 1, закрепленной с помощью подвижного хомута 2 на стояке дождевального аппарата 3 магистрального трубопровода 4 над опорной тележкой 5, и укрепленного на раме дефлекторного щитка 6. Защитное устройство колеи дождевальной машины работает следующим образом. Устройство посредством подвижного хомута 2 крепится к стояку дождевального аппарата и ориентируется таким образом, чтобы дефлекторный щиток 6 располагался по ходу движения фронтальной дождевальной машины. В процессе вращения дождевального аппарата 3, при совмещении струи 7 с полосой земли перед опорной тележкой,струя отклоняется дефлекторным щитком 6. Благодаря этому предлагаемое защитное устройство предотвращает полив колеи перед колесами тележки 5, при этом обеспечивается полив колеи за тележкой. Преимущество предлагаемой полезной модели состоит в повышении качества полива. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
