Дисковый рассеиватель сыпучих материалов

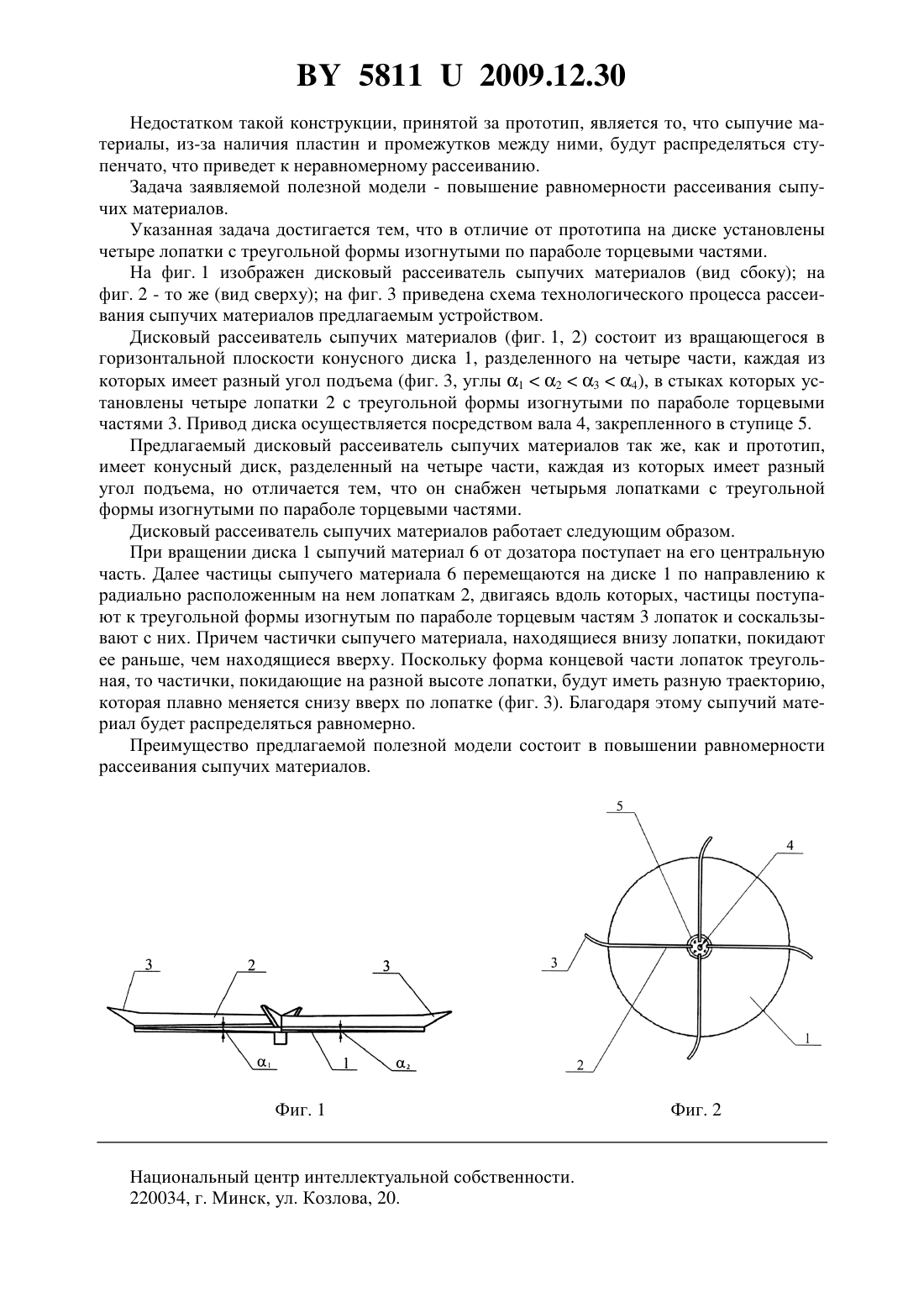

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДИСКОВЫЙ РАССЕИВАТЕЛЬ СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Петровец Владимир Романович Райлян Геннадий Антонович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Дисковый рассеиватель сыпучих материалов, включающий конусный диск, разделенный на четыре части, каждая из которых имеет разный угол подъема, отличающийся тем,что на диске установлены четыре лопатки с треугольной формы изогнутыми по параболе торцевыми частями.(56) 1. Патент на полезную модель РБ 4266, МПК А 01 С 15/00, Е 01 19/00, 2007. Фиг. 3 Полезная модель относится к технике рассеивания сыпучих материалов и может быть использована для распределения гранулированных минеральных удобрений, семян зерновых культур, трав, песка и других подобных материалов по поверхности почвы, дороги и другим поверхностям. Известен рабочий орган рассеивателя сыпучих материалов 1, который наиболее близок по техническому решению к предлагаемому устройству и принят в качестве прототипа. Он состоит из вращающегося в горизонтальной плоскости конусного диска, четырех комбинированных лопаток с расходящимися пластинами. 58112009.12.30 Недостатком такой конструкции, принятой за прототип, является то, что сыпучие материалы, из-за наличия пластин и промежутков между ними, будут распределяться ступенчато, что приведет к неравномерному рассеиванию. Задача заявляемой полезной модели - повышение равномерности рассеивания сыпучих материалов. Указанная задача достигается тем, что в отличие от прототипа на диске установлены четыре лопатки с треугольной формы изогнутыми по параболе торцевыми частями. На фиг. 1 изображен дисковый рассеиватель сыпучих материалов (вид сбоку) на фиг. 2 - то же (вид сверху) на фиг. 3 приведена схема технологического процесса рассеивания сыпучих материалов предлагаемым устройством. Дисковый рассеиватель сыпучих материалов (фиг. 1, 2) состоит из вращающегося в горизонтальной плоскости конусного диска 1, разделенного на четыре части, каждая из которых имеет разный угол подъема (фиг. 3, углы 1234), в стыках которых установлены четыре лопатки 2 с треугольной формы изогнутыми по параболе торцевыми частями 3. Привод диска осуществляется посредством вала 4, закрепленного в ступице 5. Предлагаемый дисковый рассеиватель сыпучих материалов так же, как и прототип,имеет конусный диск, разделенный на четыре части, каждая из которых имеет разный угол подъема, но отличается тем, что он снабжен четырьмя лопатками с треугольной формы изогнутыми по параболе торцевыми частями. Дисковый рассеиватель сыпучих материалов работает следующим образом. При вращении диска 1 сыпучий материал 6 от дозатора поступает на его центральную часть. Далее частицы сыпучего материала 6 перемещаются на диске 1 по направлению к радиально расположенным на нем лопаткам 2, двигаясь вдоль которых, частицы поступают к треугольной формы изогнутым по параболе торцевым частям 3 лопаток и соскальзывают с них. Причем частички сыпучего материала, находящиеся внизу лопатки, покидают ее раньше, чем находящиеся вверху. Поскольку форма концевой части лопаток треугольная, то частички, покидающие на разной высоте лопатки, будут иметь разную траекторию,которая плавно меняется снизу вверх по лопатке (фиг. 3). Благодаря этому сыпучий материал будет распределяться равномерно. Преимущество предлагаемой полезной модели состоит в повышении равномерности рассеивания сыпучих материалов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
