Система полива растений
Номер патента: 14077
Опубликовано: 28.02.2011
Автор: Лайков Игорь Александрович
МПК: A01G 25/02
Метки: полива, растений, система
Текст:
...каналу, причем последний посредством разветвителей соединен с распределительным трубопроводом для полива растений, концы которого снабжены капельницами механизм запуска сифона содержит гидравлический насос, который установлен на дне приемной емкости и снабжен электронным пусковым устройством с программатором и фотоэлектрическим датчиком, при этом электронное пусковое устройство выполнено с возможностью автоматического управления процессом...
Установка капельного орошения, терморегуляции и светоотражения
Номер патента: U 5700
Опубликовано: 30.12.2009
Автор: Петушок Андрей Николаевич
МПК: A01G 25/02
Метки: орошения, установка, светоотражения, капельного, терморегуляции
Текст:
...от прототипа является следующее. Выполнение проводящих шлангов для растений, имеющих вертикальную архитектонику, в виде полых щитов, заполняемых водой, с трубками, идущими к корням растений,позволяет воде, кроме функции полива, аккумулировать избыточное тепло днем и отдавать его растениям ночью, тем самым оптимизировать температурный режим в зоне вегетации. Установка щитов перпендикулярно земле или под углом 75-85 к северу вплотную вдоль...
Защитное устройство колеи дождевальной машины
Номер патента: U 4344
Опубликовано: 30.04.2008
Авторы: Райлян Геннадий Антонович, Анженков Александр Сергеевич, Чеснык Владимир Николаевич, Коцуба Виктор Иосифович
МПК: A01G 25/02
Метки: защитное, колеи, машины, устройство, дождевальной
Текст:
...образом, чтобы струя воды из дождевального аппарата ударялась о них. Недостатком конструкции, принятой за прототип, является то, что в процессе полива остается неувлажненной колея дождевальной машины и примыкающая к ней полоса земли. Задача заявляемой полезной модели - повышение качества полива. Указанная задача решается тем, что в отличие от прототипа предлагаемое устройство содержит дефлекторный щиток на раме, закрепленной на стояке...

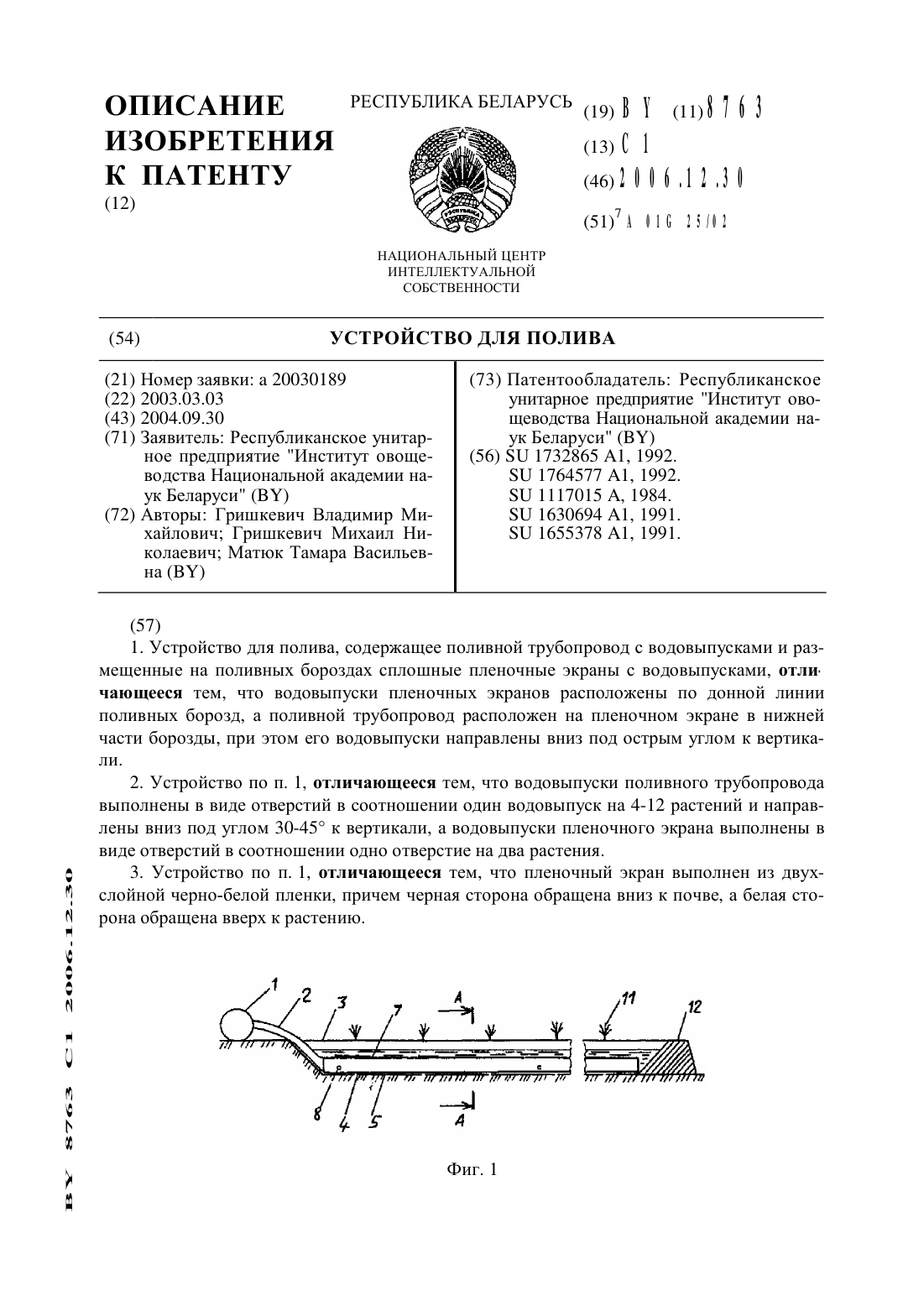

Устройство для полива
Номер патента: 8763
Опубликовано: 30.12.2006
Авторы: Матюк Тамара Васильевна, Гришкевич Владимир Михайлович, Гришкевич Михаил Николаевич
МПК: A01G 25/02
Метки: полива, устройство
Текст:
...пленочные экраны с водовь 1 пусками, размещенные на поливных бороздах 4.Однако это устройство также обладает недостатком, заключающимся в определенной потере воды при поливе через боковую перфорацию при применении на легких почвах.Задачей настоящего изобретения является улучшение качества полива, обеспечение локального характера орошения, экономия оросительной воды, равномерность полива на уклонах до О,О 1-О,О 15.Поставленная задача...
Поливной трубопровод
Номер патента: U 3022
Опубликовано: 30.10.2006
Авторы: Чеснык Владимир Николаевич, Коцуба Виктор Иосифович, Анженков Александр Сергеевич, Райлян Геннадий Антонович
МПК: A01G 25/02
Метки: трубопровод, поливной
Текст:
...конструкции и соединение без уменьшения проходного сечения трубопровода. Указанная задача достигается тем, что в отличие от прототипа предлагаемое устройство содержит проушины и монтажную скобу. На фиг. 1 изображен общий вид предлагаемого устройства на фиг. 2 - сечение А-А. Поливной трубопровод (фиг. 1) состоит из секций труб 1 и 2, у каждой из которых один конец выполнен в виде раструба. Оба конца труб имеют проушины 3, 4. Трубы 1 и 2...

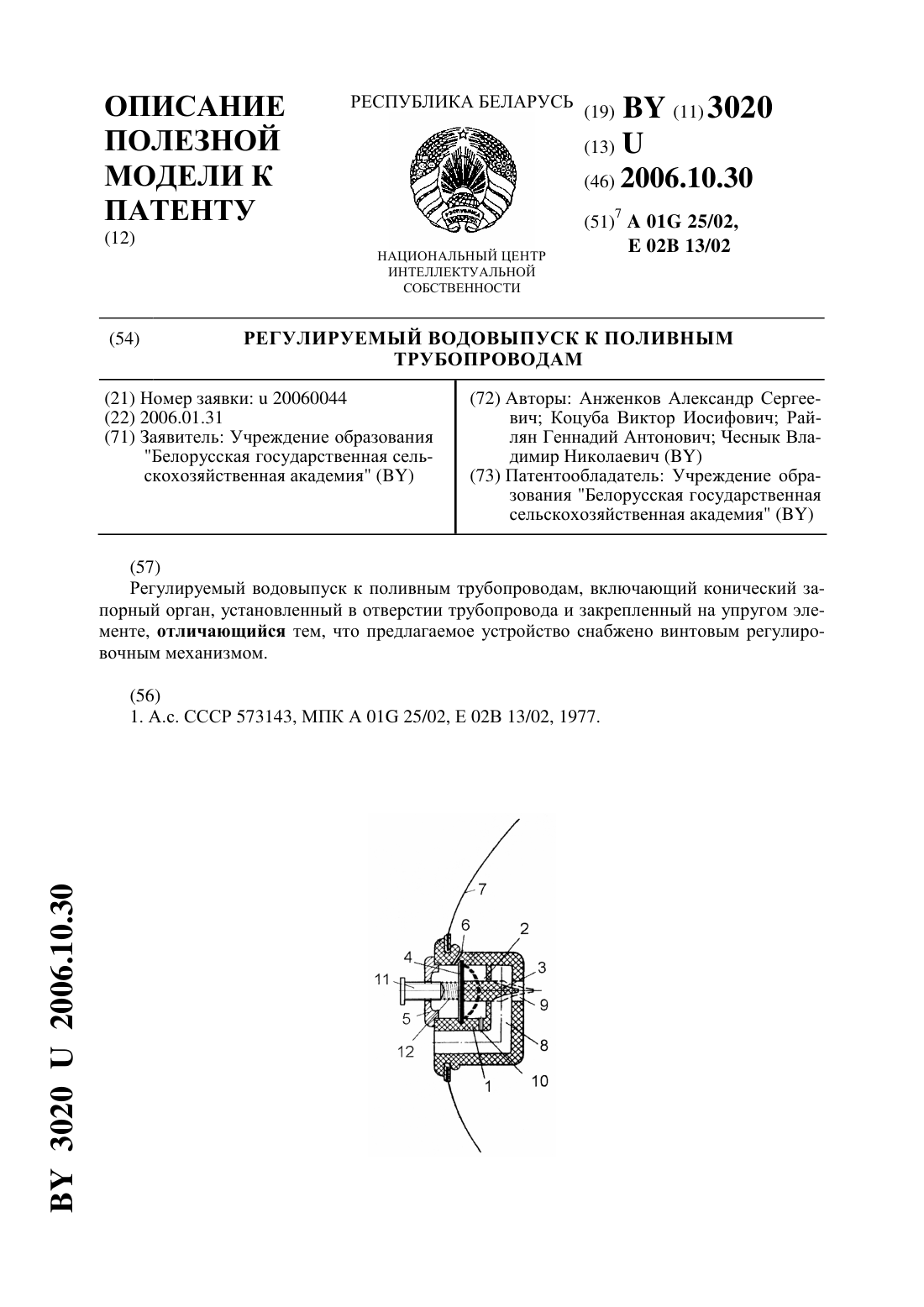

Регулируемый водовыпуск к поливным трубопроводам
Номер патента: U 3020
Опубликовано: 30.10.2006
Авторы: Чеснык Владимир Николаевич, Райлян Геннадий Антонович, Анженков Александр Сергеевич, Коцуба Виктор Иосифович
МПК: E02B 13/02, A01G 25/02
Метки: поливным, регулируемый, водовыпуск, трубопроводам
Текст:
...запорный орган 3 с упругим элементом 4 и пробку 5. Между корпусом 1, пробкой 5 и упругим элементом 4 запорного органа образуется полость,которая сообщена через отверстие 6 в корпусе 1 с полостью трубопровода 7. В корпусе 1 имеется сливное отверстие 8, которое через отверстие 9 сообщено с полостью трубопровода 7, а полость 2 соединена со сливным отверстием 8 через отверстие 10 в корпусе 1. Корпус крепится к стенке трубопровода 7. В...
Дождевальный аппарат
Номер патента: U 2743
Опубликовано: 30.06.2006
Авторы: Чеснык Владимир Николаевич, Райлян Геннадий Антонович, Коцуба Виктор Иосифович, Анженков Александр Сергеевич
МПК: A01G 25/02
Метки: аппарат, дождевальный
Текст:
...Задача заявляемой полезной модели - упрощение конструкции. Указанная задача достигается тем, что в отличие от прототипа дождевальный аппарат снабжен подвижным стволом с гидравлически оптимизированным входом. На фигуре изображен предлагаемый дождевальный аппарат. 27432006.06.30 Дождевальный аппарат состоит из подвижного ствола 1 с гидравлически оптимизированным входом 2, неподвижного колена 3 и стопорного болта 4. Предлагаемый дождевальный...

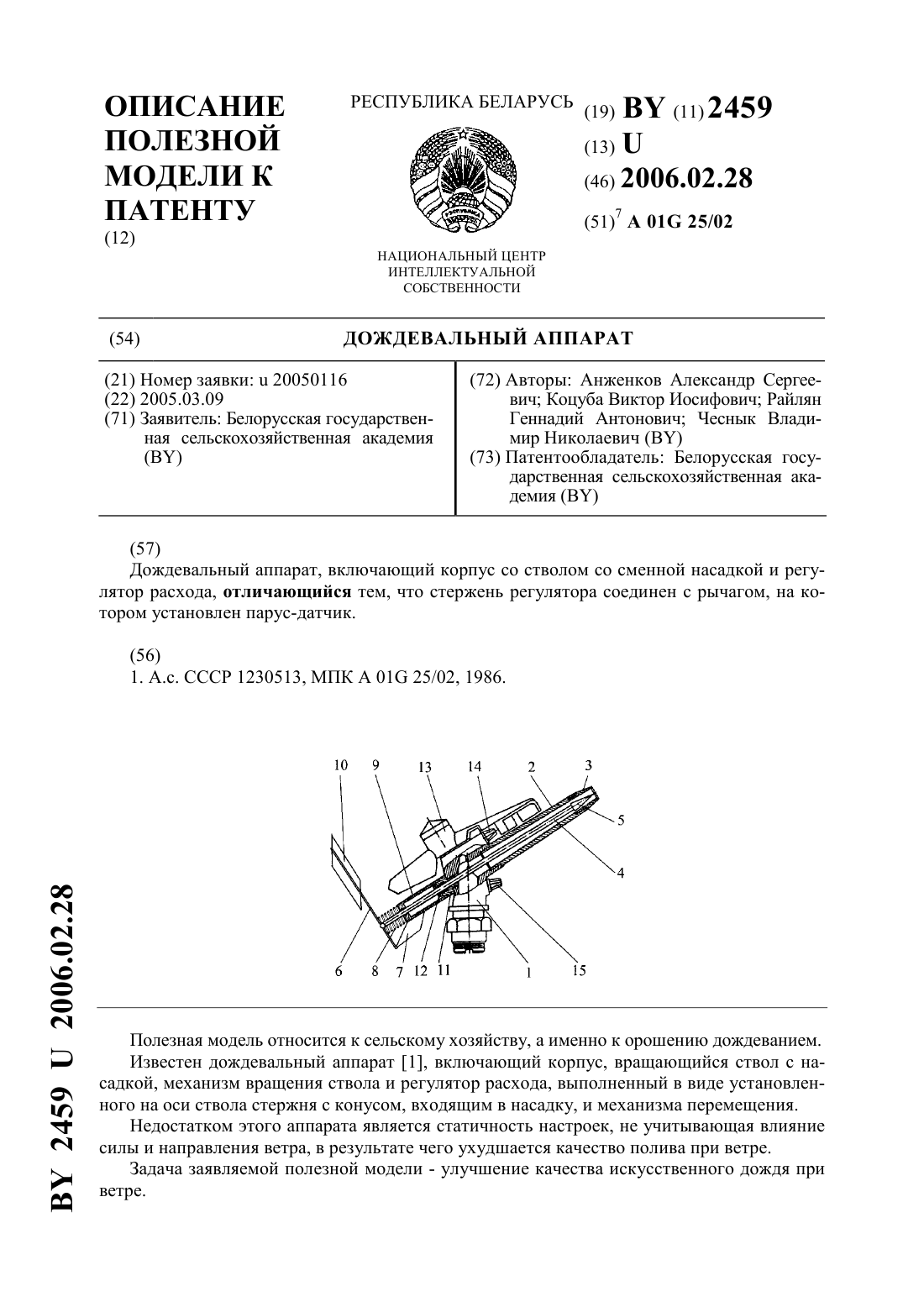

Дождевальный аппарат
Номер патента: U 2459
Опубликовано: 28.02.2006
Авторы: Райлян Геннадий Антонович, Анженков Александр Сергеевич, Чеснык Владимир Николаевич, Коцуба Виктор Иосифович
МПК: A01G 25/02
Метки: дождевальный, аппарат
Текст:
...осевого перемещения, выполненным в виде рычага 6, шарнирно прикрепленного к пластине 7. Рычаг удерживается в нейтральном положении пружиной 8, жестко прикрепленной одним концом к рычагу 6, а другим к стакану 9. К рычагу 6 также прикреплен парус-датчик 10. Стакан 9 жестко связан с втулкой 11, ввернутой в корпус 1 аппарата. Втулка 11 имеет сквозное отверстие для прохождения стержня 4 и снабжена сальником с торцовым уплотнителем 12. Аппарат...
Дождевальная машина кругового действия
Номер патента: U 2402
Опубликовано: 28.02.2006
Авторы: Анженков Александр Сергеевич, Мажугин Евгений Иванович, Чеснык Владимир Николаевич, Райлян Геннадий Антонович, Коцуба Виктор Иосифович
МПК: A01G 25/02
Метки: действия, машина, кругового, дождевальная
Текст:
...трубопровода 1 с направленными вниз отверстиями 2, и узла подсоединения, включающего полностью заглубленный в землю вертикально установленный накрытый крышкой 3 и снабженный обратным клапаном 4 цилиндр 5, поршень 6 и жестко присоединенный к нему полый шток 7, внутри которого и соосно с ним расположен с возможностью вращения вокруг собственной оси трубчатый стояк 8. Надпоршневая полость сообщается с атмосферой, например, через...
