Дождевальный аппарат
Номер патента: U 2743
Опубликовано: 30.06.2006
Авторы: Коцуба Виктор Иосифович, Чеснык Владимир Николаевич, Райлян Геннадий Антонович, Анженков Александр Сергеевич
Текст

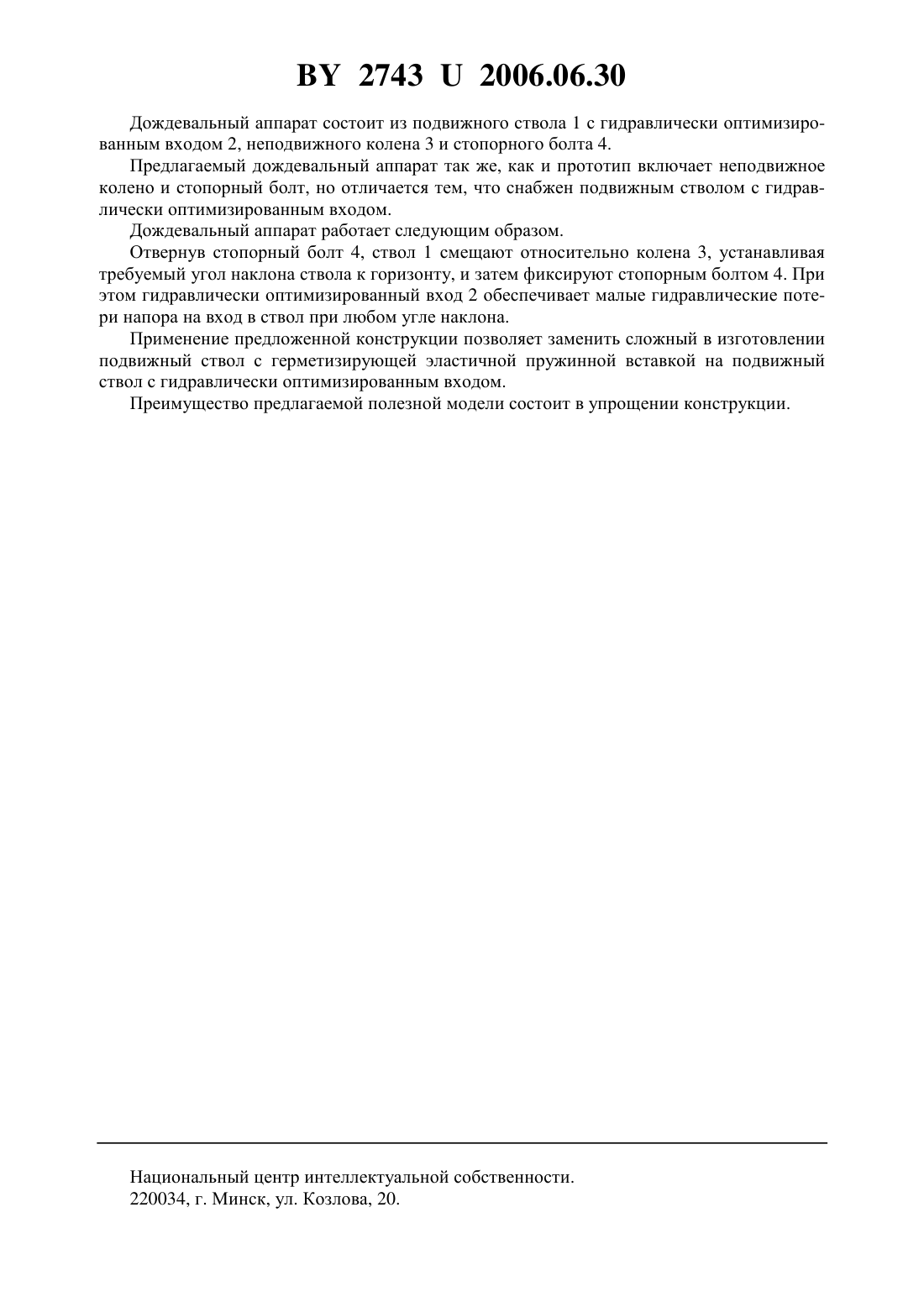

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Дождевальный аппарат, включающий неподвижное колено и стопорный болт, отличающийся тем, что снабжен подвижным стволом с гидравлически оптимизированным входом. Полезная модель относится к сельскому хозяйству, а именно к орошению дождеванием. Известен дождевальный аппарат 1, который наиболее близок по техническому решению к предлагаемому и принят в качестве прототипа, имеющий подвижный ствол, неподвижное колено, герметизирующую эластичную пружинную вставку и стопорный болт. Недостатком указанного устройства является сложность конструкции. Задача заявляемой полезной модели - упрощение конструкции. Указанная задача достигается тем, что в отличие от прототипа дождевальный аппарат снабжен подвижным стволом с гидравлически оптимизированным входом. На фигуре изображен предлагаемый дождевальный аппарат. 27432006.06.30 Дождевальный аппарат состоит из подвижного ствола 1 с гидравлически оптимизированным входом 2, неподвижного колена 3 и стопорного болта 4. Предлагаемый дождевальный аппарат так же, как и прототип включает неподвижное колено и стопорный болт, но отличается тем, что снабжен подвижным стволом с гидравлически оптимизированным входом. Дождевальный аппарат работает следующим образом. Отвернув стопорный болт 4, ствол 1 смещают относительно колена 3, устанавливая требуемый угол наклона ствола к горизонту, и затем фиксируют стопорным болтом 4. При этом гидравлически оптимизированный вход 2 обеспечивает малые гидравлические потери напора на вход в ствол при любом угле наклона. Применение предложенной конструкции позволяет заменить сложный в изготовлении подвижный ствол с герметизирующей эластичной пружинной вставкой на подвижный ствол с гидравлически оптимизированным входом. Преимущество предлагаемой полезной модели состоит в упрощении конструкции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: A01G 25/02
Метки: аппарат, дождевальный
Код ссылки
<a href="https://by.patents.su/2-u2743-dozhdevalnyjj-apparat.html" rel="bookmark" title="База патентов Беларуси">Дождевальный аппарат</a>
Дождевальный аппарат
Номер патента: U 2456
Опубликовано: 28.02.2006
Авторы: Анженков Александр Сергеевич, Чеснык Владимир Николаевич, Коцуба Виктор Иосифович, Райлян Геннадий Антонович
МПК: A01G 25/00
Метки: дождевальный, аппарат
Текст:
...регулирования частоты вращения ствола. 24562006.02.28 Указанная цель достигается тем, что в отличие от прототипа дождевальный аппарат снабжен подвижным противовесом с фиксатором. На фигуре изображен дождевальный аппарат. Дождевальный аппарат (фигура) состоит из поворотного ствола 1, коромысла 2, оси 3 коромысла, противовеса 4, фиксатора 5. Предлагаемый аппарат так же, как и прототип, состоит из ствола, механизма вращения ствола,...
Дождевальный аппарат
Номер патента: U 2455
Опубликовано: 28.02.2006
Авторы: Анженков Александр Сергеевич, Чеснык Владимир Николаевич, Коцуба Виктор Иосифович, Райлян Геннадий Антонович
МПК: A01G 25/00
Метки: аппарат, дождевальный
Текст:
...А-А. Дождевальный аппарат (фиг. 1) состоит из неподвижного корпуса 1, колена 2 с дополнительным соплом 3 и дождевального водопроводящего патрубка 4, причем последний размещен в корпусе 1. На колене 2 смонтированы основной 5 и три дополнительных ствола 6 (фиг. 2). Предлагаемый аппарат так же, как и прототип, состоит из корпуса, колена, ствола с основным и дополнительным соплами и защитного устройства, но отличается тем, что защитное...
Дождевальный аппарат
Номер патента: U 2454
Опубликовано: 28.02.2006
Авторы: Райлян Геннадий Антонович, Чеснык Владимир Николаевич, Анженков Александр Сергеевич, Коцуба Виктор Иосифович
МПК: A01G 25/00
Метки: дождевальный, аппарат
Текст:
...На фигуре изображен дождевальный аппарат. Дождевальный аппарат состоит из неподвижного стояка 1 (фигура), механизма поворота 2, вращающегося корпуса 3 с соплом 4 ближнего полива, ствола 5, выполненного из упругого эластичного материала с жестко закрепленной на нем насадкой 6, которая через тягу 7 связана с копиром 8. Один конец тяги 7 соединен с помощью осей 9 с насадкой 6, а другой через роликовую каретку 10 - с копиром 8. Копир 8...
Дождевальный аппарат
Номер патента: U 2459
Опубликовано: 28.02.2006
Авторы: Анженков Александр Сергеевич, Чеснык Владимир Николаевич, Райлян Геннадий Антонович, Коцуба Виктор Иосифович
МПК: A01G 25/02
Метки: дождевальный, аппарат
Текст:
...осевого перемещения, выполненным в виде рычага 6, шарнирно прикрепленного к пластине 7. Рычаг удерживается в нейтральном положении пружиной 8, жестко прикрепленной одним концом к рычагу 6, а другим к стакану 9. К рычагу 6 также прикреплен парус-датчик 10. Стакан 9 жестко связан с втулкой 11, ввернутой в корпус 1 аппарата. Втулка 11 имеет сквозное отверстие для прохождения стержня 4 и снабжена сальником с торцовым уплотнителем 12. Аппарат...
Дождевальный аппарат
Номер патента: U 1680
Опубликовано: 30.12.2004
Авторы: Михальченко Николай Николаевич, Михальченко Сергей Михайлович, Анженков Александр Сергеевич, Желязко Владимир Иосифович, Копытовский Виктор Владимирович
МПК: A01G 25/00
Метки: аппарат, дождевальный
Текст:
...На одной из частей ствола, например входной, жестко закреплено дросселирующее устройство 5. Части 2 и 3 ствола дополнительно соединены элементом жесткости 6, выполненным, как это показано на фиг. 1 и 2, в виде двух плоских пружин (возможна также установка одной цилиндрической пружины). На оси 7 установлено коромысло 8 механизма поворота с реактивной лопаткой 9 и упорным кронштейном 10. На коромысле 8 закреплен регулировочный груз 11 с...
