Водовыпуск

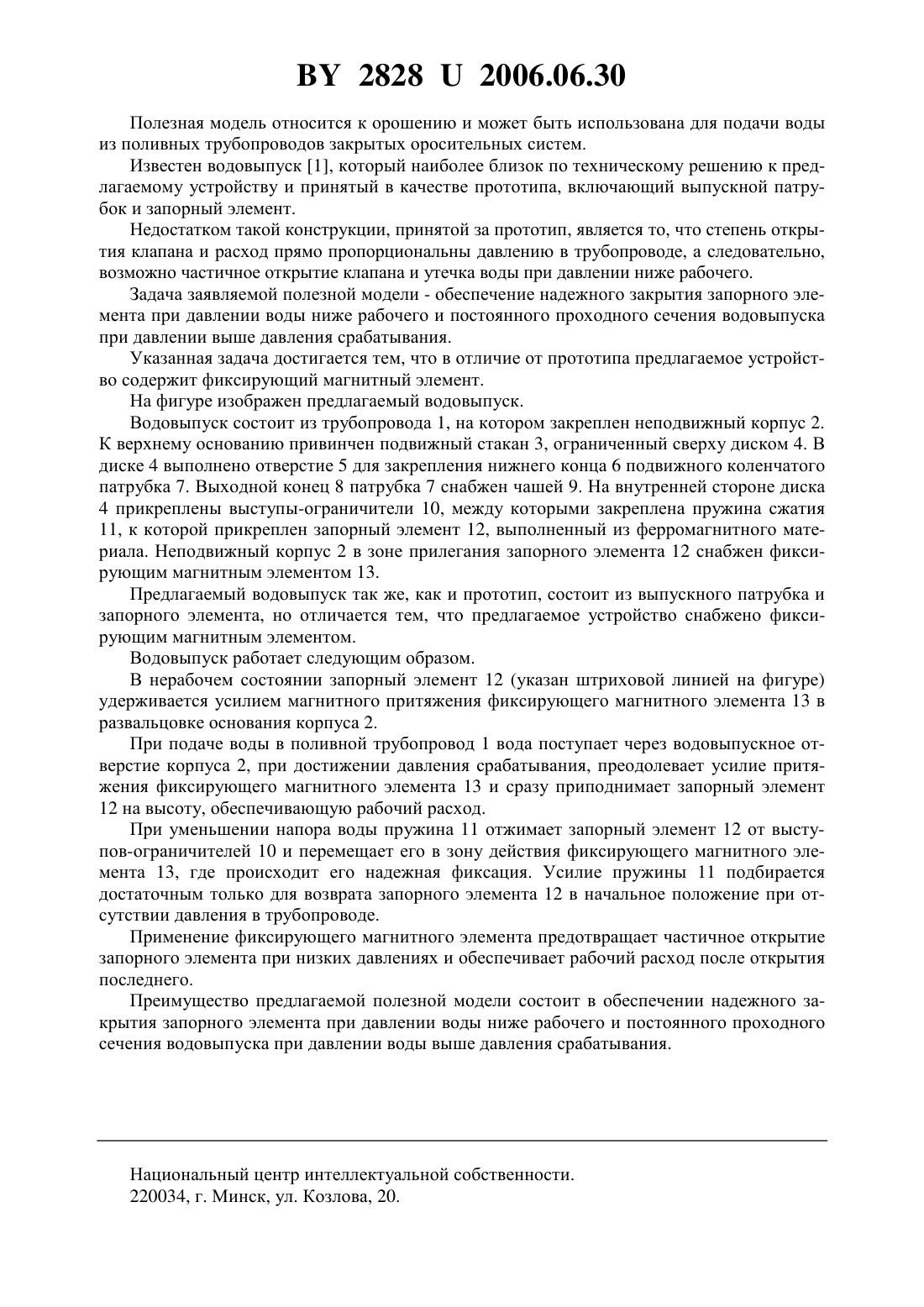

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Водовыпуск, включающий выпускной патрубок и запорный элемент, отличающийся тем, что предлагаемое устройство снабжено фиксирующим магнитным элементом. 28282006.06.30 Полезная модель относится к орошению и может быть использована для подачи воды из поливных трубопроводов закрытых оросительных систем. Известен водовыпуск 1, который наиболее близок по техническому решению к предлагаемому устройству и принятый в качестве прототипа, включающий выпускной патрубок и запорный элемент. Недостатком такой конструкции, принятой за прототип, является то, что степень открытия клапана и расход прямо пропорциональны давлению в трубопроводе, а следовательно,возможно частичное открытие клапана и утечка воды при давлении ниже рабочего. Задача заявляемой полезной модели - обеспечение надежного закрытия запорного элемента при давлении воды ниже рабочего и постоянного проходного сечения водовыпуска при давлении выше давления срабатывания. Указанная задача достигается тем, что в отличие от прототипа предлагаемое устройство содержит фиксирующий магнитный элемент. На фигуре изображен предлагаемый водовыпуск. Водовыпуск состоит из трубопровода 1, на котором закреплен неподвижный корпус 2. К верхнему основанию привинчен подвижный стакан 3, ограниченный сверху диском 4. В диске 4 выполнено отверстие 5 для закрепления нижнего конца 6 подвижного коленчатого патрубка 7. Выходной конец 8 патрубка 7 снабжен чашей 9. На внутренней стороне диска 4 прикреплены выступы-ограничители 10, между которыми закреплена пружина сжатия 11, к которой прикреплен запорный элемент 12, выполненный из ферромагнитного материала. Неподвижный корпус 2 в зоне прилегания запорного элемента 12 снабжен фиксирующим магнитным элементом 13. Предлагаемый водовыпуск так же, как и прототип, состоит из выпускного патрубка и запорного элемента, но отличается тем, что предлагаемое устройство снабжено фиксирующим магнитным элементом. Водовыпуск работает следующим образом. В нерабочем состоянии запорный элемент 12 (указан штриховой линией на фигуре) удерживается усилием магнитного притяжения фиксирующего магнитного элемента 13 в развальцовке основания корпуса 2. При подаче воды в поливной трубопровод 1 вода поступает через водовыпускное отверстие корпуса 2, при достижении давления срабатывания, преодолевает усилие притяжения фиксирующего магнитного элемента 13 и сразу приподнимает запорный элемент 12 на высоту, обеспечивающую рабочий расход. При уменьшении напора воды пружина 11 отжимает запорный элемент 12 от выступов-ограничителей 10 и перемещает его в зону действия фиксирующего магнитного элемента 13, где происходит его надежная фиксация. Усилие пружины 11 подбирается достаточным только для возврата запорного элемента 12 в начальное положение при отсутствии давления в трубопроводе. Применение фиксирующего магнитного элемента предотвращает частичное открытие запорного элемента при низких давлениях и обеспечивает рабочий расход после открытия последнего. Преимущество предлагаемой полезной модели состоит в обеспечении надежного закрытия запорного элемента при давлении воды ниже рабочего и постоянного проходного сечения водовыпуска при давлении воды выше давления срабатывания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
