Водозаборное устройство

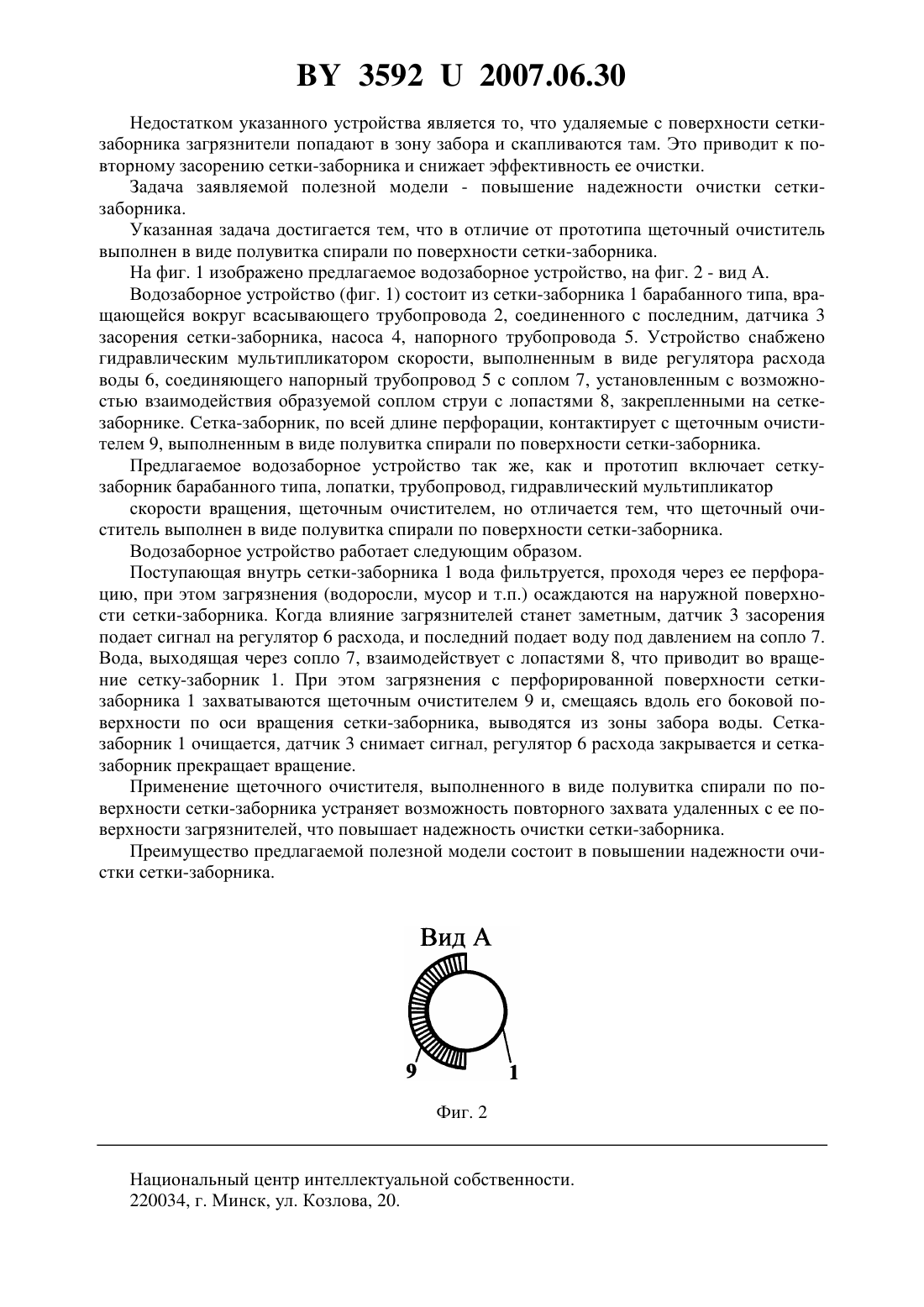

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Водозаборное устройство, включающее сетку-заборник барабанного типа, лопатки,трубопровод, гидравлический мультипликатор скорости вращения, щеточный очиститель отличающееся тем, что щеточный очиститель выполнен в виде полувитка спирали по поверхности сетки-заборника. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению и может быть использована при заборе воды из оросительных каналов дождевальными машинами, а также насосными станциями. Известно водозаборное устройство 1, которое наиболее близко по техническому решению к предлагаемому и принято в качестве прототипа, имеющее сетку-заборник барабанного типа, лопасти, очиститель щеточного типа. 35922007.06.30 Недостатком указанного устройства является то, что удаляемые с поверхности сеткизаборника загрязнители попадают в зону забора и скапливаются там. Это приводит к повторному засорению сетки-заборника и снижает эффективность ее очистки. Задача заявляемой полезной модели - повышение надежности очистки сеткизаборника. Указанная задача достигается тем, что в отличие от прототипа щеточный очиститель выполнен в виде полувитка спирали по поверхности сетки-заборника. На фиг. 1 изображено предлагаемое водозаборное устройство, на фиг. 2 - вид А. Водозаборное устройство (фиг. 1) состоит из сетки-заборника 1 барабанного типа, вращающейся вокруг всасывающего трубопровода 2, соединенного с последним, датчика 3 засорения сетки-заборника, насоса 4, напорного трубопровода 5. Устройство снабжено гидравлическим мультипликатором скорости, выполненным в виде регулятора расхода воды 6, соединяющего напорный трубопровод 5 с соплом 7, установленным с возможностью взаимодействия образуемой соплом струи с лопастями 8, закрепленными на сеткезаборнике. Сетка-заборник, по всей длине перфорации, контактирует с щеточным очистителем 9, выполненным в виде полувитка спирали по поверхности сетки-заборника. Предлагаемое водозаборное устройство так же, как и прототип включает сеткузаборник барабанного типа, лопатки, трубопровод, гидравлический мультипликатор скорости вращения, щеточным очистителем, но отличается тем, что щеточный очиститель выполнен в виде полувитка спирали по поверхности сетки-заборника. Водозаборное устройство работает следующим образом. Поступающая внутрь сетки-заборника 1 вода фильтруется, проходя через ее перфорацию, при этом загрязнения (водоросли, мусор и т.п.) осаждаются на наружной поверхности сетки-заборника. Когда влияние загрязнителей станет заметным, датчик 3 засорения подает сигнал на регулятор 6 расхода, и последний подает воду под давлением на сопло 7. Вода, выходящая через сопло 7, взаимодействует с лопастями 8, что приводит во вращение сетку-заборник 1. При этом загрязнения с перфорированной поверхности сеткизаборника 1 захватываются щеточным очистителем 9 и, смещаясь вдоль его боковой поверхности по оси вращения сетки-заборника, выводятся из зоны забора воды. Сетказаборник 1 очищается, датчик 3 снимает сигнал, регулятор 6 расхода закрывается и сетказаборник прекращает вращение. Применение щеточного очистителя, выполненного в виде полувитка спирали по поверхности сетки-заборника устраняет возможность повторного захвата удаленных с ее поверхности загрязнителей, что повышает надежность очистки сетки-заборника. Преимущество предлагаемой полезной модели состоит в повышении надежности очистки сетки-заборника. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
