Анженков Александр Сергеевич
Обмолачивающее устройство
Номер патента: U 9155
Опубликовано: 30.04.2013
Авторы: Анженков Александр Сергеевич, Подшиваленко Игорь Леонович, Райлян Геннадий Антонович
МПК: A01D 45/06
Метки: устройство, обмолачивающее
Текст:

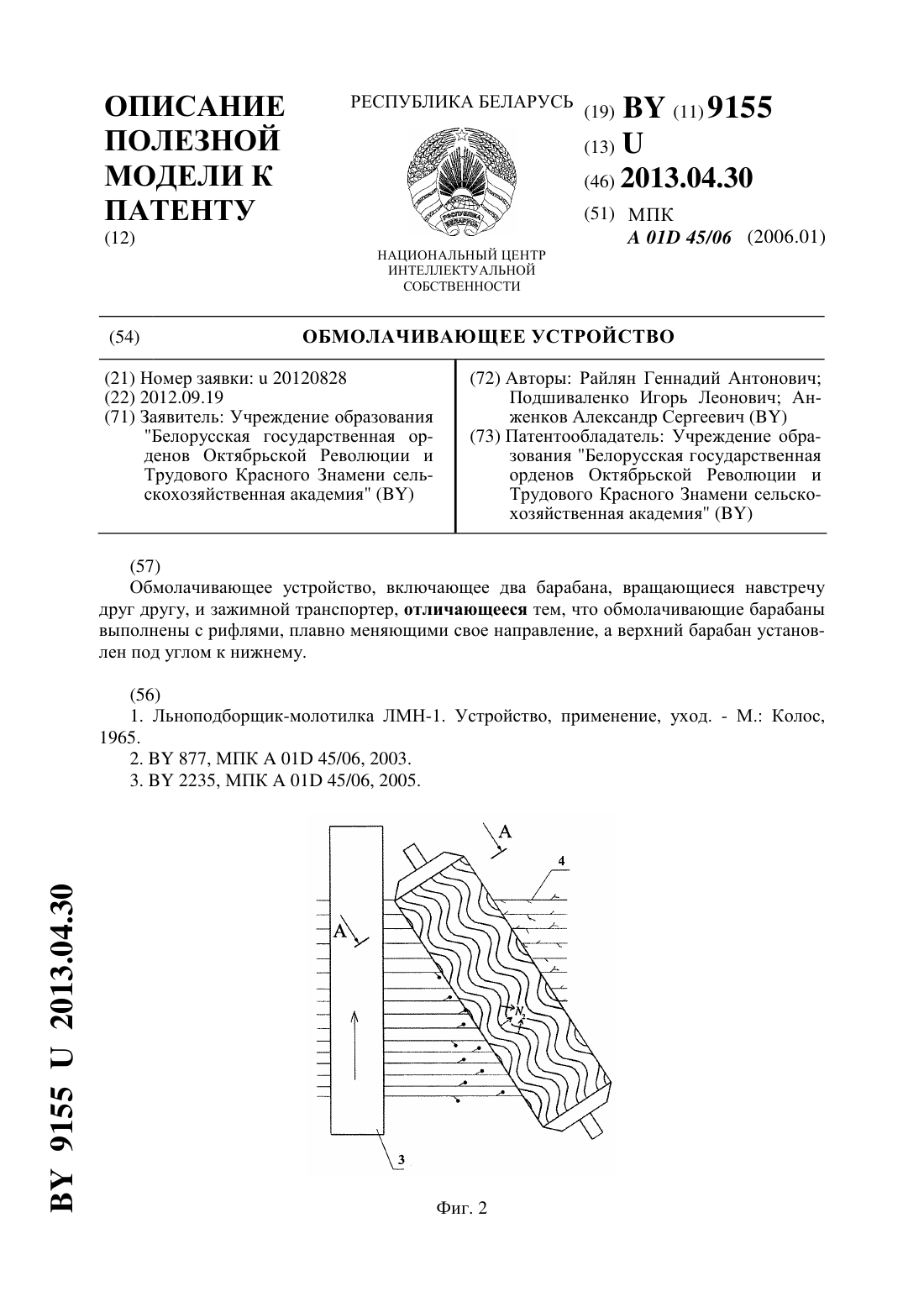

...чего будет происходить повреждение стеблей, а также не учитывается изменяющаяся толщина ленты льна, которая уменьшается от комлевой части к верхушечной, в связи с чем будет происходить либо недоочес коробочек, либо повреждение стеблей льна, что негативно скажется на выходе длинного волокна. Задача заявляемой полезной модели - увеличение выхода длинного льноволокна. Указанная задача достигается тем, что в отличие от прототипа обмолачивающие...
Дождевальный аппарат
Номер патента: U 8646
Опубликовано: 30.10.2012
Авторы: Пригожаев Алексей Сергеевич, Анженков Александр Сергеевич, Голченко Михаил Герасимович
МПК: A01G 25/00
Метки: дождевальный, аппарат
Текст:
...86462012.10.30 Задача заявляемой полезной модели - упрощение конструкции и повышение надежности работы. Указанная задача решается тем, что в отличие от прототипа в дождевальном аппарате сопло комбинировано с парусом-датчиком. На фигуре изображен дождевальный аппарат. Дождевальный аппарат (фигура) состоит из корпуса 1, ствола 2, сопла 3, комбинированного с парусом-датчиком 4, которое имеет возможность поворачиваться относительно оси 5 в...
Защитное устройство колеи дождевальной машины
Номер патента: U 4344
Опубликовано: 30.04.2008
Авторы: Коцуба Виктор Иосифович, Чеснык Владимир Николаевич, Анженков Александр Сергеевич, Райлян Геннадий Антонович
МПК: A01G 25/02
Метки: устройство, машины, защитное, дождевальной, колеи
Текст:
...образом, чтобы струя воды из дождевального аппарата ударялась о них. Недостатком конструкции, принятой за прототип, является то, что в процессе полива остается неувлажненной колея дождевальной машины и примыкающая к ней полоса земли. Задача заявляемой полезной модели - повышение качества полива. Указанная задача решается тем, что в отличие от прототипа предлагаемое устройство содержит дефлекторный щиток на раме, закрепленной на стояке...
Дождевальная насадка с динамическим сечением сопла
Номер патента: U 3748
Опубликовано: 30.08.2007
Автор: Анженков Александр Сергеевич
МПК: A01G 25/00
Метки: сопла, сечением, динамическим, дождевальная, насадка
Текст:

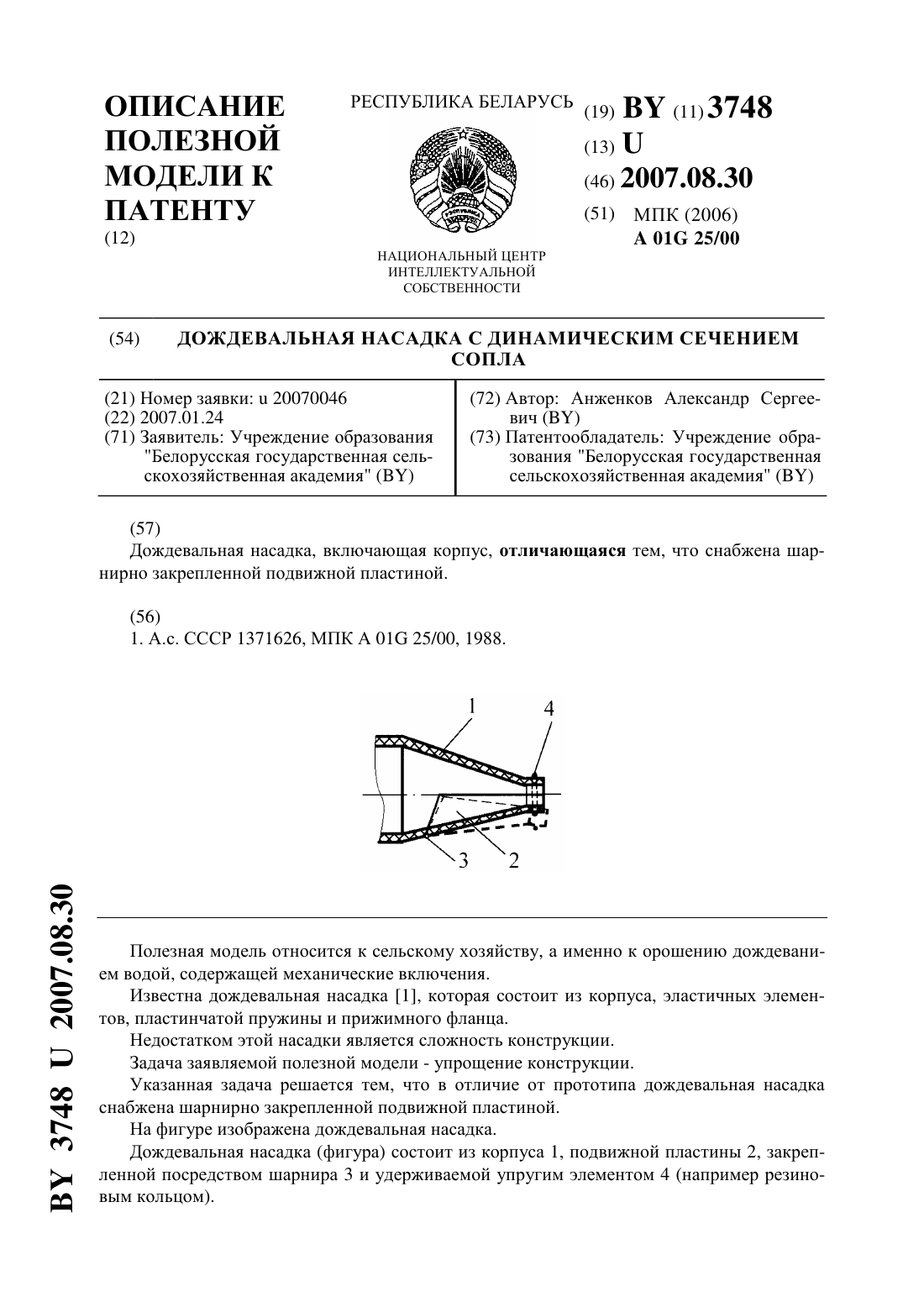

...Дождевальная насадка (фигура) состоит из корпуса 1, подвижной пластины 2, закрепленной посредством шарнира 3 и удерживаемой упругим элементом 4 (например резиновым кольцом). 37482007.08.30 Предлагаемая насадка так же, как и прототип, состоит из корпуса, но отличается тем,что вместо эластичного элемента, пластинчатой пружины и прижимного фланца применена шарнирно закрепленная подвижная пластина. Дождевальная насадка работает следующим...
Дождевальный аппарат
Номер патента: U 3747
Опубликовано: 30.08.2007
Авторы: Чеснык Владимир Николаевич, Анженков Александр Сергеевич, Райлян Геннадий Антонович, Коцуба Виктор Иосифович
МПК: A01G 25/00
Метки: аппарат, дождевальный
Текст:
...задача решается тем, что в отличие от прототипа дождевальный аппарат снабжен резьбовым подвижным противовесом с контргайкой. На фигуре изображен дождевальный аппарат. Дождевальный аппарат (фигура) состоит из поворотного ствола 1, коромысла 2, оси 3 коромысла, резьбового подвижного противовеса 4 и контргайки 5. Предлагаемый аппарат так же, как и прототип, состоит из ствола, механизма вращения ствола, коромысла с установленным на его нижнем...
Водозаборное устройство
Номер патента: U 3592
Опубликовано: 30.06.2007
Авторы: Анженков Александр Сергеевич, Коцуба Виктор Иосифович, Чеснык Владимир Николаевич, Райлян Геннадий Антонович
МПК: E03B 3/00, A01G 25/00
Метки: водозаборное, устройство
Текст:
...вращающейся вокруг всасывающего трубопровода 2, соединенного с последним, датчика 3 засорения сетки-заборника, насоса 4, напорного трубопровода 5. Устройство снабжено гидравлическим мультипликатором скорости, выполненным в виде регулятора расхода воды 6, соединяющего напорный трубопровод 5 с соплом 7, установленным с возможностью взаимодействия образуемой соплом струи с лопастями 8, закрепленными на сеткезаборнике. Сетка-заборник, по всей...
Дождевальный аппарат
Номер патента: U 3591
Опубликовано: 30.06.2007
Авторы: Чеснык Владимир Николаевич, Коцуба Виктор Иосифович, Райлян Геннадий Антонович, Анженков Александр Сергеевич
МПК: A01G 25/00
Метки: дождевальный, аппарат
Текст:

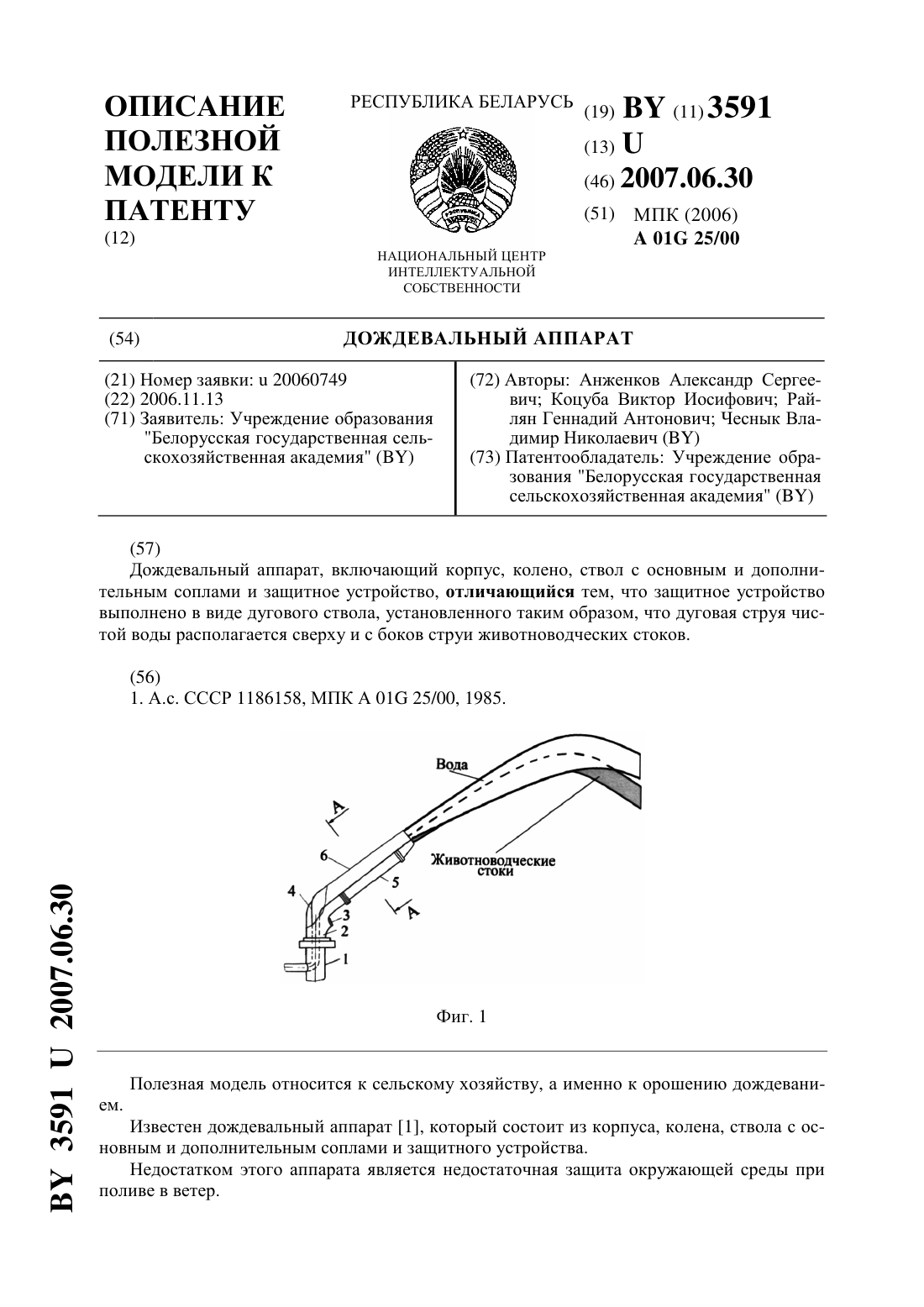

...Дождевальный аппарат (фиг. 1) состоит из неподвижного корпуса 1, колена 2 с дополнительным соплом 3 и дождевального водопроводящего патрубка 4, причем последний размещен в корпусе 1. На колене 2 смонтированы основной ствол 5 и защитное устройство в виде дугового ствола 6, соединенного с патрубком 4. Предлагаемый аппарат так же, как и прототип состоит из корпуса, колена, ствола с основным и дополнительным соплами и защитного устройства, но...
Водовыпуск
Номер патента: U 3311
Опубликовано: 28.02.2007
Авторы: Коцуба Виктор Иосифович, Чеснык Владимир Николаевич, Анженков Александр Сергеевич, Райлян Геннадий Антонович
МПК: A01G 25/00
Метки: водовыпуск
Текст:

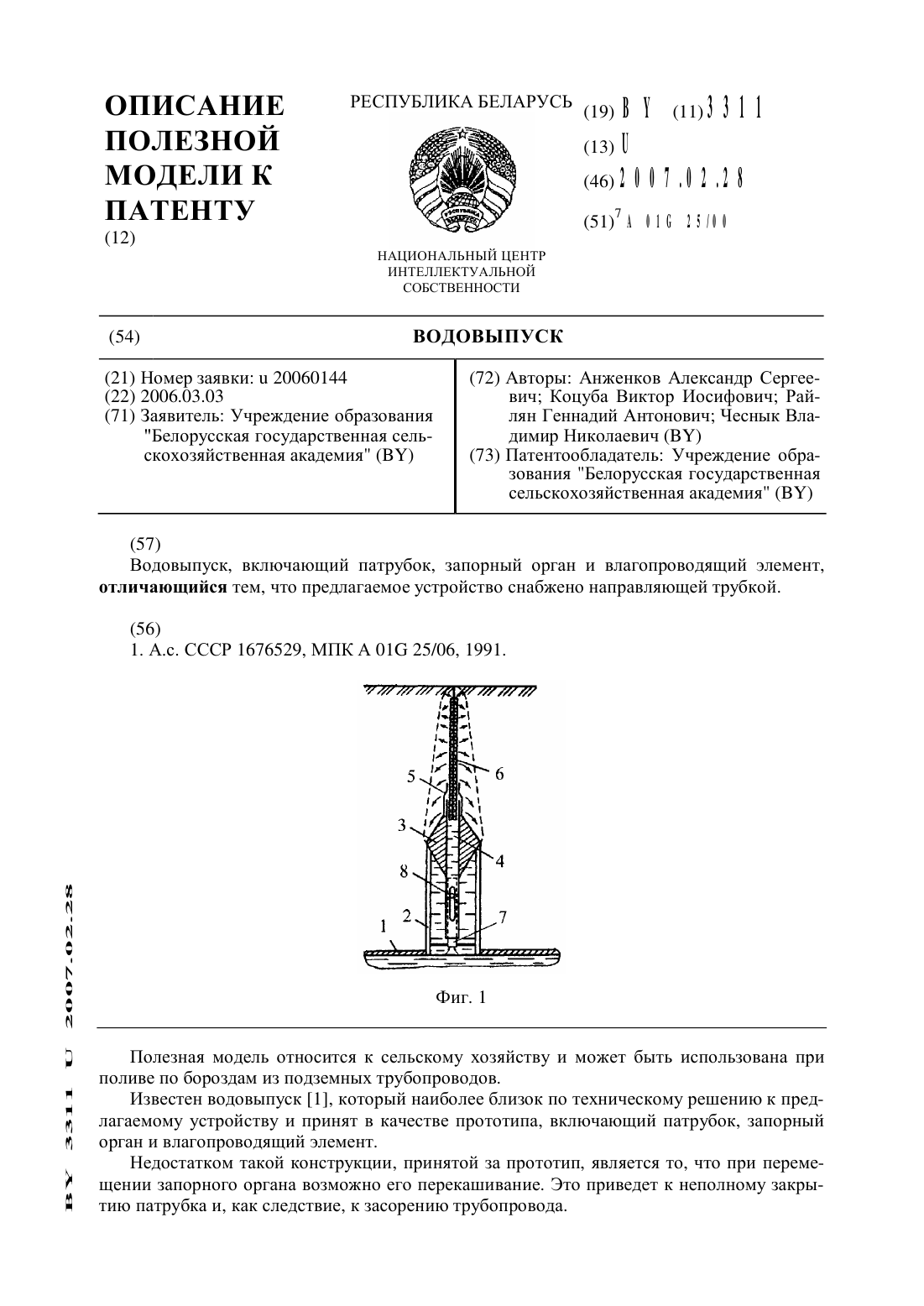

...запорным органом 3, через который пропущена водоподающая трубка 4. В верхней части трубки 4 плотно установлен и закреплен упругой муфтой 5 влагопроводящий элемент 6. Водоподающая трубка 4 перемещается по направляющей трубке 7, жестко прикрепленной к патрубку 2. Причем перемещение водоподающей трубки 4 ограничивается стержнем 8, диаметрально закрепленным в направляющей трубке 7 и помещенным в прорези трубки 4.Предлагаемый водовыпуск так...

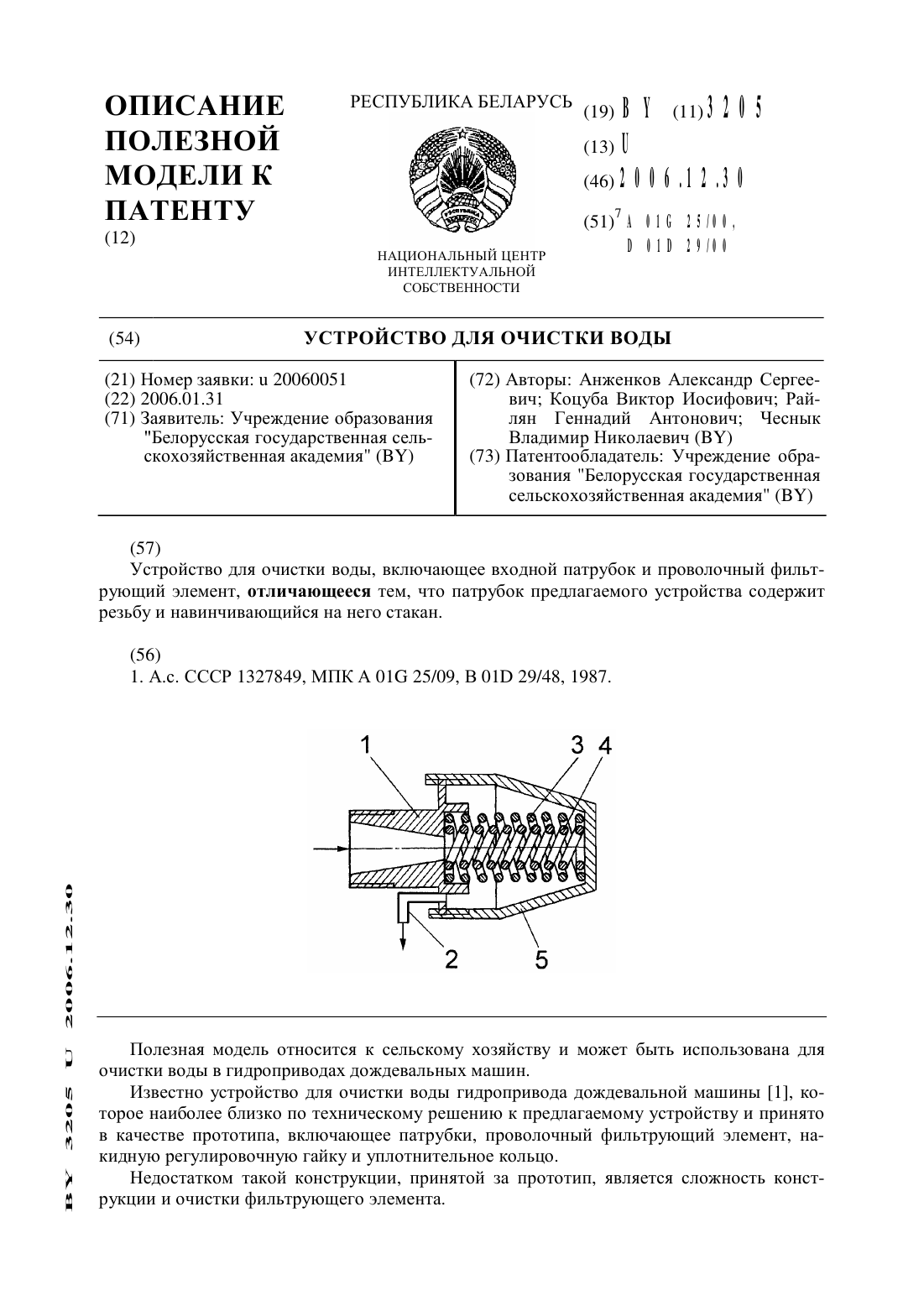

Устройство для очистки воды
Номер патента: U 3205
Опубликовано: 30.12.2006
Авторы: Коцуба Виктор Иосифович, Чеснык Владимир Николаевич, Райлян Геннадий Антонович, Анженков Александр Сергеевич
МПК: A01G 25/00, D01D 29/00
Метки: воды, устройство, очистки
Текст:
...стакана на него.На фигуре изображен разрез предлагаемого устройства.Предлагаемое устройство состоит из входного патрубка 1, содержащего штуцер 2 для отвода очищенной воды, проволочного фильтрующего элемента, выполненного в виде пружин 3 и 4 с противоположной навивкой и регулировочного стакана 5.Предлагаемое устройство для очистки воды так же, как и прототип состоит из входного патрубка и проволочного фильтрующего элемента, но...
Дождевальная машина
Номер патента: U 3023
Опубликовано: 30.10.2006
Авторы: Коцуба Виктор Иосифович, Анженков Александр Сергеевич, Чеснык Владимир Николаевич, Райлян Геннадий Антонович
МПК: B05B 1/00
Метки: машина, дождевальная
Текст:
...дождевальная машина. Дождевальная машина (фиг. 1) состоит из напорного трубопровода 1, на котором установлен воздушный колокол 2, ствол 3, в котором установлен напорный клапан 4, поджатый пружиной 5, которая отрегулирована на рабочее давление, ствол 3 оканчивается насадкой 6. На конце напорного трубопровода 1 установлен ударный клапанный механизм, состоящий из рабочей камеры 7 со сбросным клапаном 8. Предлагаемая дождевальная машина...
Поливной трубопровод
Номер патента: U 3022
Опубликовано: 30.10.2006
Авторы: Анженков Александр Сергеевич, Райлян Геннадий Антонович, Коцуба Виктор Иосифович, Чеснык Владимир Николаевич
МПК: A01G 25/02
Метки: поливной, трубопровод
Текст:
...конструкции и соединение без уменьшения проходного сечения трубопровода. Указанная задача достигается тем, что в отличие от прототипа предлагаемое устройство содержит проушины и монтажную скобу. На фиг. 1 изображен общий вид предлагаемого устройства на фиг. 2 - сечение А-А. Поливной трубопровод (фиг. 1) состоит из секций труб 1 и 2, у каждой из которых один конец выполнен в виде раструба. Оба конца труб имеют проушины 3, 4. Трубы 1 и 2...

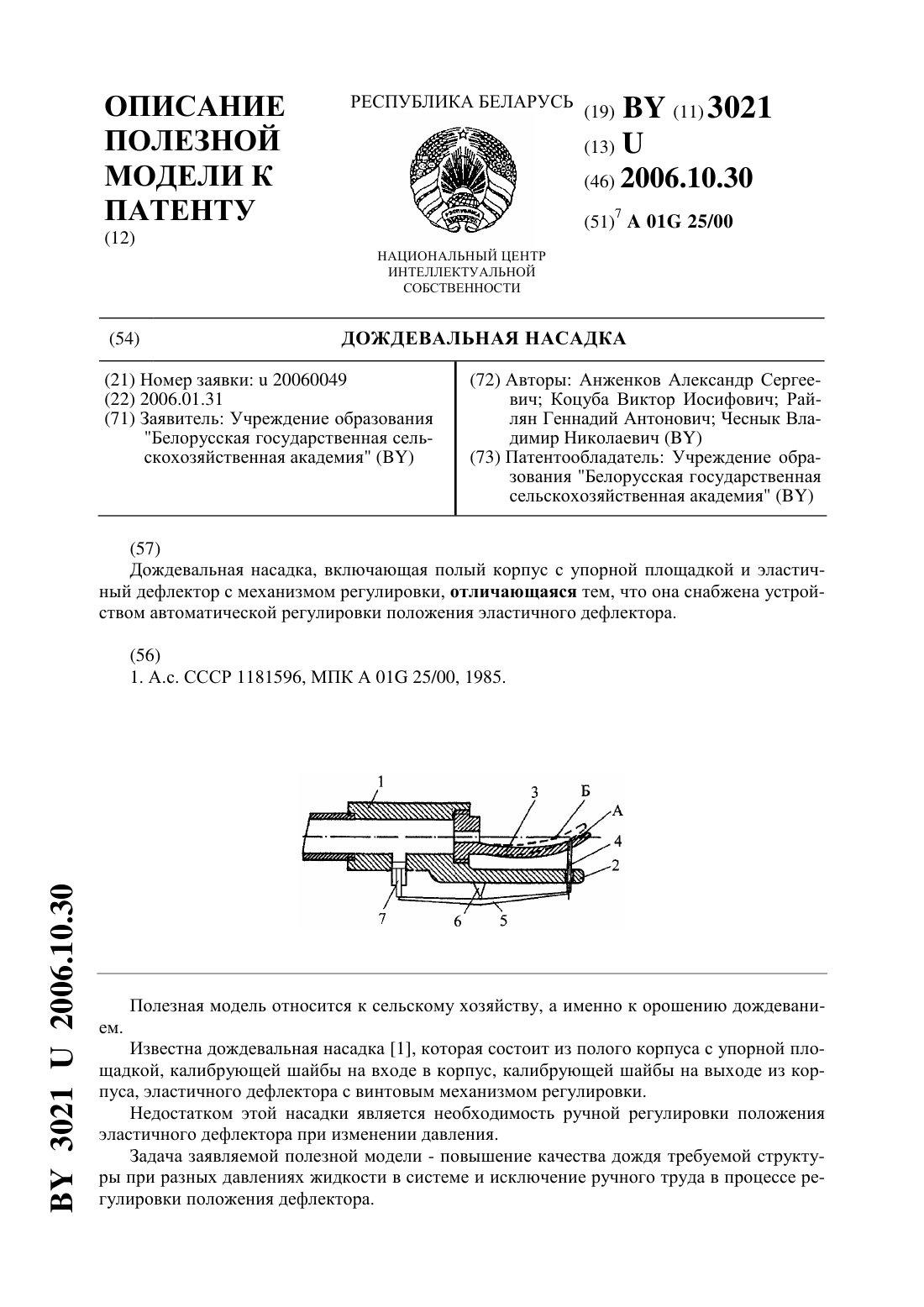

Дождевальная насадка
Номер патента: U 3021
Опубликовано: 30.10.2006
Авторы: Анженков Александр Сергеевич, Коцуба Виктор Иосифович, Райлян Геннадий Антонович, Чеснык Владимир Николаевич
МПК: A01G 25/00
Метки: дождевальная, насадка
Текст:
...дефлектора 3 и устройства автоматической регулировки положения эластичного дефлектора 3, включающего толкатель 4, коромысло 5 шарнирно установленное на опоре 6 и поршневую систему 7. Предлагаемая насадка так же, как и прототип состоит из полого корпуса с упорной площадкой и эластичного дефлектора с механизмом регулировки, но отличается тем, что она снабжена устройством автоматической регулировки положения эластичного дефлектора. Дождевальная...
Регулируемый водовыпуск к поливным трубопроводам
Номер патента: U 3020
Опубликовано: 30.10.2006
Авторы: Чеснык Владимир Николаевич, Райлян Геннадий Антонович, Коцуба Виктор Иосифович, Анженков Александр Сергеевич
МПК: A01G 25/02, E02B 13/02
Метки: трубопроводам, регулируемый, поливным, водовыпуск
Текст:
...запорный орган 3 с упругим элементом 4 и пробку 5. Между корпусом 1, пробкой 5 и упругим элементом 4 запорного органа образуется полость,которая сообщена через отверстие 6 в корпусе 1 с полостью трубопровода 7. В корпусе 1 имеется сливное отверстие 8, которое через отверстие 9 сообщено с полостью трубопровода 7, а полость 2 соединена со сливным отверстием 8 через отверстие 10 в корпусе 1. Корпус крепится к стенке трубопровода 7. В...
Водозаборное устройство
Номер патента: U 2824
Опубликовано: 30.06.2006
Авторы: Коцуба Виктор Иосифович, Чеснык Владимир Николаевич, Анженков Александр Сергеевич, Райлян Геннадий Антонович
МПК: A01G 25/09
Метки: водозаборное, устройство
Текст:
...с небольшим уровнем воды и, как следствие, возможность засорения защитной сетки донными отложениями канала. Задача заявляемой полезной модели - повышение надежности работы водозаборного устройства. Указанная задача достигается тем, что в отличие от прототипа водозаборное устройство снабжено ограничительным защитным каркасом. На фигуре изображено предлагаемое водозаборное устройство. Водозаборное устройство (фигура) состоит из всасывающей трубы...
Водовыпуск
Номер патента: U 2828
Опубликовано: 30.06.2006
Авторы: Райлян Геннадий Антонович, Анженков Александр Сергеевич, Чеснык Владимир Николаевич, Коцуба Виктор Иосифович
МПК: A01G 25/06
Метки: водовыпуск
Текст:
...сверху диском 4. В диске 4 выполнено отверстие 5 для закрепления нижнего конца 6 подвижного коленчатого патрубка 7. Выходной конец 8 патрубка 7 снабжен чашей 9. На внутренней стороне диска 4 прикреплены выступы-ограничители 10, между которыми закреплена пружина сжатия 11, к которой прикреплен запорный элемент 12, выполненный из ферромагнитного материала. Неподвижный корпус 2 в зоне прилегания запорного элемента 12 снабжен фиксирующим...
Дождевальный аппарат
Номер патента: U 2743
Опубликовано: 30.06.2006
Авторы: Анженков Александр Сергеевич, Чеснык Владимир Николаевич, Коцуба Виктор Иосифович, Райлян Геннадий Антонович
МПК: A01G 25/02
Метки: дождевальный, аппарат
Текст:
...Задача заявляемой полезной модели - упрощение конструкции. Указанная задача достигается тем, что в отличие от прототипа дождевальный аппарат снабжен подвижным стволом с гидравлически оптимизированным входом. На фигуре изображен предлагаемый дождевальный аппарат. 27432006.06.30 Дождевальный аппарат состоит из подвижного ствола 1 с гидравлически оптимизированным входом 2, неподвижного колена 3 и стопорного болта 4. Предлагаемый дождевальный...
Водозаборное устройство
Номер патента: U 2687
Опубликовано: 30.04.2006
Авторы: Анженков Александр Сергеевич, Коцуба Виктор Иосифович, Райлян Геннадий Антонович, Чеснык Владимир Николаевич
МПК: A01G 25/09
Метки: водозаборное, устройство
Текст:

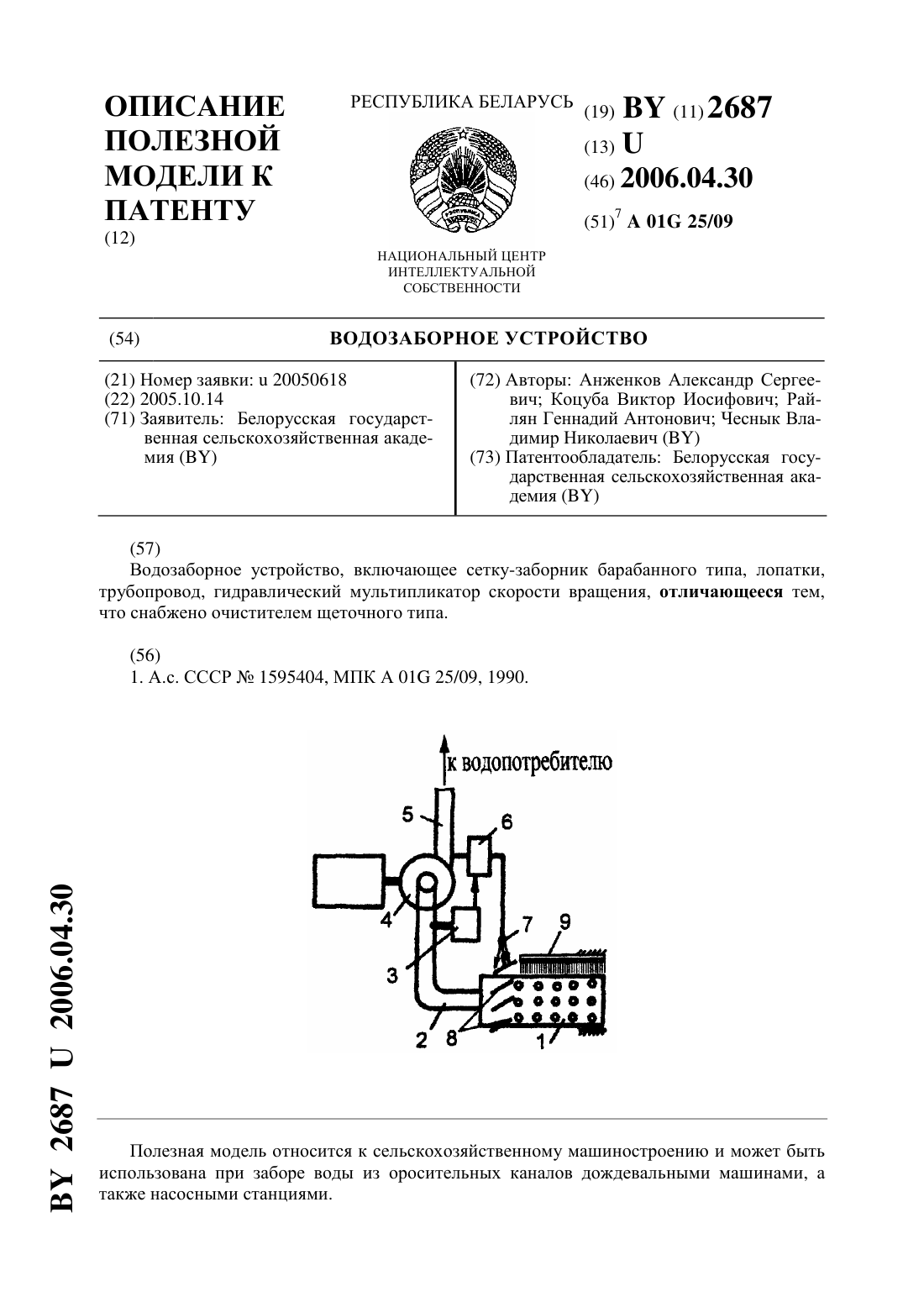

...водозаборное устройство. Водозаборное устройство (фиг. 1) состоит из сетки-заборника 1 барабанного типа, вращающейся вокруг всасывающего трубопровода 2, соединенного с последним, датчика 3 засорения сетки-заборника, насоса 4, напорного трубопровода 5. Устройство снабжено гидравлическим мультипликатором скорости, выполненным в виде регулятора 6 расхода воды, соединяющего напорный трубопровод 5 с соплом 7, установленным с возможностью...
Дождевальная установка
Номер патента: U 2685
Опубликовано: 30.04.2006
Авторы: Райлян Геннадий Антонович, Коцуба Виктор Иосифович, Анженков Александр Сергеевич, Чеснык Владимир Николаевич
МПК: A01G 25/09
Метки: установка, дождевальная
Текст:
...установка. Дождевальная установка (фигура) содержит напорный трубопровод 1, вращающийся вокруг центрального шарнира 2, соединенный с силовым приводом 3 и являющийся осью 26852006.04.30 опорных колес 4. Опорные колеса 4 имеют разный диаметр и расположены по конусу. На напорном трубопроводе 1 установлены компенсирующие штанги 5, на выходных концах которых крепятся дождевальные насадки 6. Предлагаемая дождевальная установка так же, как и...
Дождевальная машина
Номер патента: U 2523
Опубликовано: 28.02.2006
Авторы: Анженков Александр Сергеевич, Коцуба Виктор Иосифович, Чеснык Владимир Николаевич, Райлян Геннадий Антонович
МПК: A01G 25/09
Метки: машина, дождевальная
Текст:
...с наземными источниками жидкости и электроэнергии. Недостатком дождевальной установки, принятой за прототип, является низкая надежность, обусловленная тем, что при поливе в ветер возможен изгиб, разрыв трубопровода, в случае обрыва кабеля возможно разрушение конструкции, сложность обслуживания и ремонта конструкции в связи с высоким расположением конструкции и отсутствии жесткой связи с землей, необходимость использования...
Дождевальная машина
Номер патента: U 2521
Опубликовано: 28.02.2006
Авторы: Коцуба Виктор Иосифович, Анженков Александр Сергеевич, Чеснык Владимир Николаевич, Райлян Геннадий Антонович
МПК: A01G 25/00, B05B 1/08
Метки: дождевальная, машина
Текст:
...Дождевальная машина (фиг. 1) состоит из напорного трубопровода 1, на котором установлен воздушный колокол 2, ствол 3, в котором установлен напорный клапан 4, поджатый пружиной 5, которая отрегулирована на рабочее давление, ствол 3 оканчивается насадкой 6. На конце напорного трубопровода 1 установлен ударный клапанный механизм, состоящий из рабочей камеры 7 со сбросным клапаном 8. Предлагаемая дождевальная машина так же, как и прототип...

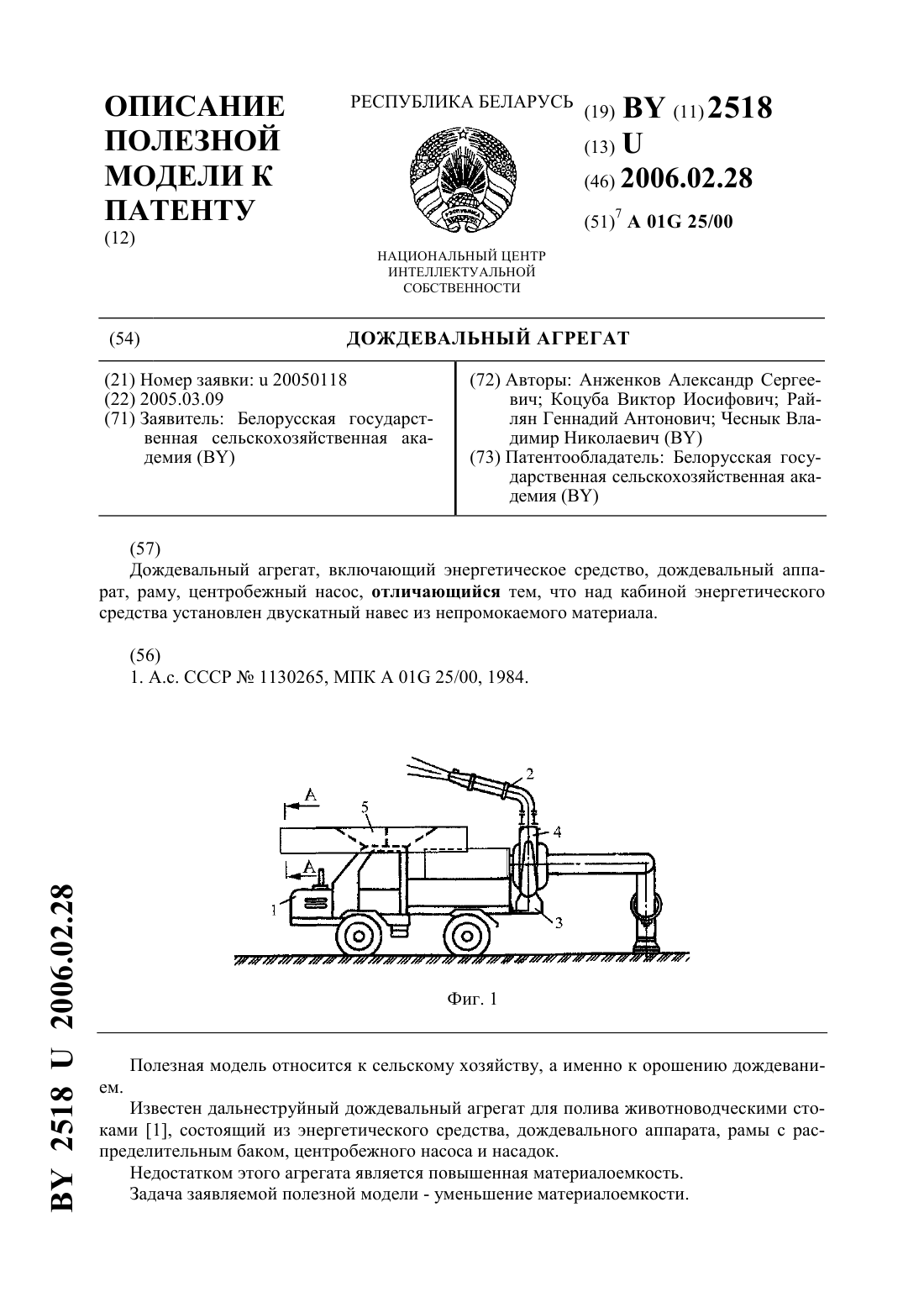

Дождевальный агрегат
Номер патента: U 2518
Опубликовано: 28.02.2006
Авторы: Коцуба Виктор Иосифович, Анженков Александр Сергеевич, Райлян Геннадий Антонович, Чеснык Владимир Николаевич
МПК: A01G 25/00
Метки: дождевальный, агрегат
Текст:
...25182006.02.28 Указанная цель достигается тем, что в отличие от прототипа дождевальный агрегат снабжен двускатным навесом из непромокаемого материала. На фиг. 1 изображен дождевальный агрегат на фиг. 2 - сечение -. Дождевальный агрегат (фиг. 1) состоит из энергетического средства 1, дождевального аппарата 2, рамы 3, на которой установлен центробежный насос 4. Над кабиной энергетического средства установлен двускатный навес 5...

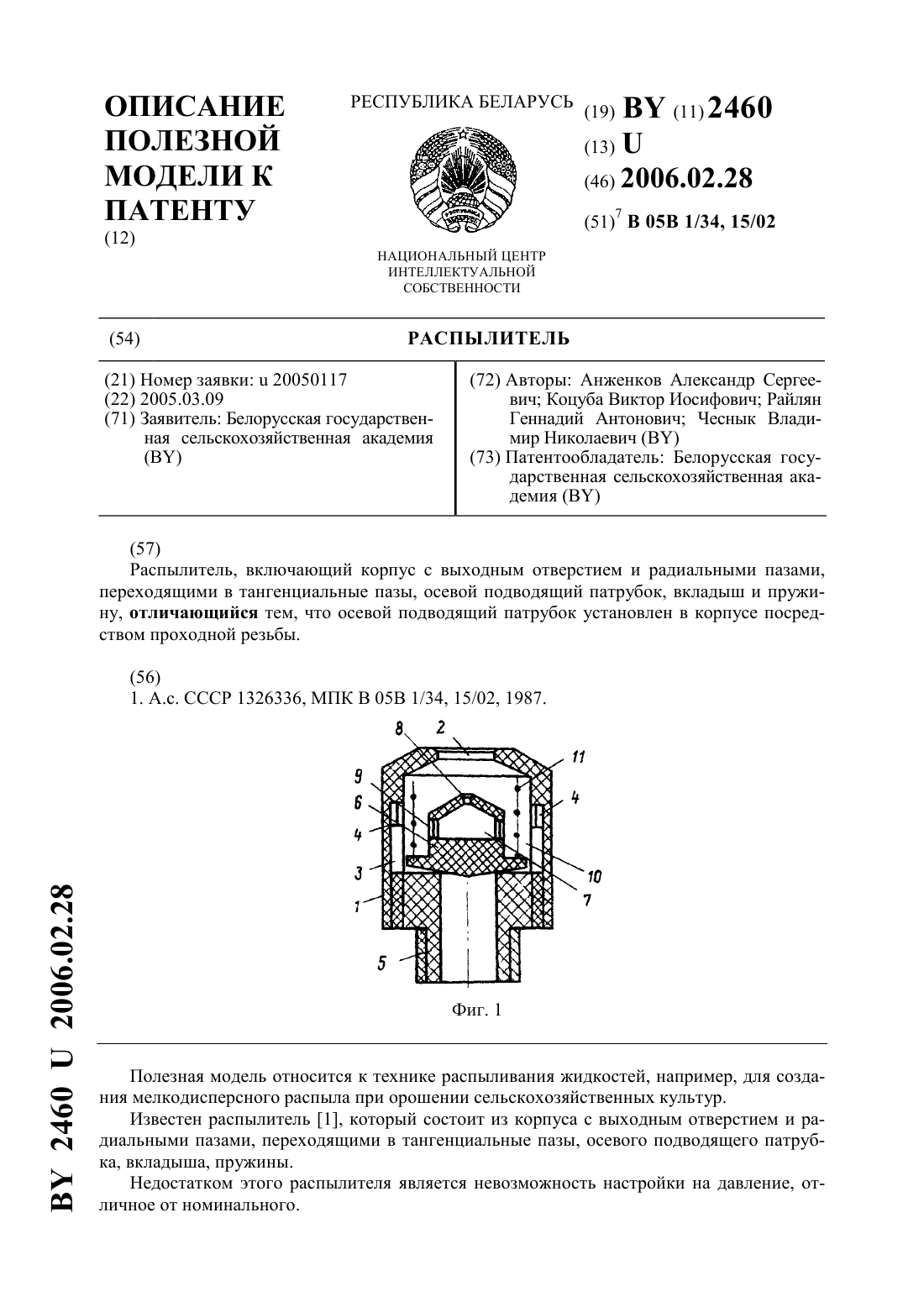

Распылитель
Номер патента: U 2460
Опубликовано: 28.02.2006
Авторы: Райлян Геннадий Антонович, Анженков Александр Сергеевич, Чеснык Владимир Николаевич, Коцуба Виктор Иосифович
МПК: B05B 1/34, B05B 15/02
Метки: распылитель
Текст:
...с корпусом 1 полость 10. Вкладыш 6 установлен с возможностью осевого перемещения и подпружинен со стороны выходного отверстия 2 с помощью пружины 11, расположенной в полости 10. Предлагаемый распылитель так же, как и прототип, состоит из корпуса с выходным отверстием и радиальными пазами, переходящими в тангенциальные пазы, осевого подводящего патрубка, вкладыша, пружины, но отличается тем, что осевой подводящий патрубок установлен в корпусе...
Дождевальный аппарат
Номер патента: U 2459
Опубликовано: 28.02.2006
Авторы: Райлян Геннадий Антонович, Коцуба Виктор Иосифович, Чеснык Владимир Николаевич, Анженков Александр Сергеевич
МПК: A01G 25/02
Метки: дождевальный, аппарат
Текст:
...осевого перемещения, выполненным в виде рычага 6, шарнирно прикрепленного к пластине 7. Рычаг удерживается в нейтральном положении пружиной 8, жестко прикрепленной одним концом к рычагу 6, а другим к стакану 9. К рычагу 6 также прикреплен парус-датчик 10. Стакан 9 жестко связан с втулкой 11, ввернутой в корпус 1 аппарата. Втулка 11 имеет сквозное отверстие для прохождения стержня 4 и снабжена сальником с торцовым уплотнителем 12. Аппарат...
Устройство для уничтожения вредных грызунов
Номер патента: U 2458
Опубликовано: 28.02.2006
Авторы: Анженков Александр Сергеевич, Коцуба Виктор Иосифович, Чеснык Владимир Николаевич, Райлян Геннадий Антонович
МПК: A01M 7/00
Метки: грызунов, вредных, уничтожения, устройство
Текст:
...изображено устройство для уничтожения вредных грызунов. Устройство (фиг.) содержит конический наконечник 1, дополнительный коаксиальный патрубок 2, шланги 3, емкость 4 с ядохимикатом для уничтожения грызунов, емкость 5 со сжатым воздухом, емкость 6 с монтажной пеной и вентили 7. Предлагаемое устройство так же, как и прототип, состоит из конического наконечника, емкостей для ядохимиката и сжатого воздуха, шлангов, вентилей, но отличается...
Дождевальный аппарат
Номер патента: U 2456
Опубликовано: 28.02.2006
Авторы: Коцуба Виктор Иосифович, Чеснык Владимир Николаевич, Райлян Геннадий Антонович, Анженков Александр Сергеевич
МПК: A01G 25/00
Метки: аппарат, дождевальный
Текст:

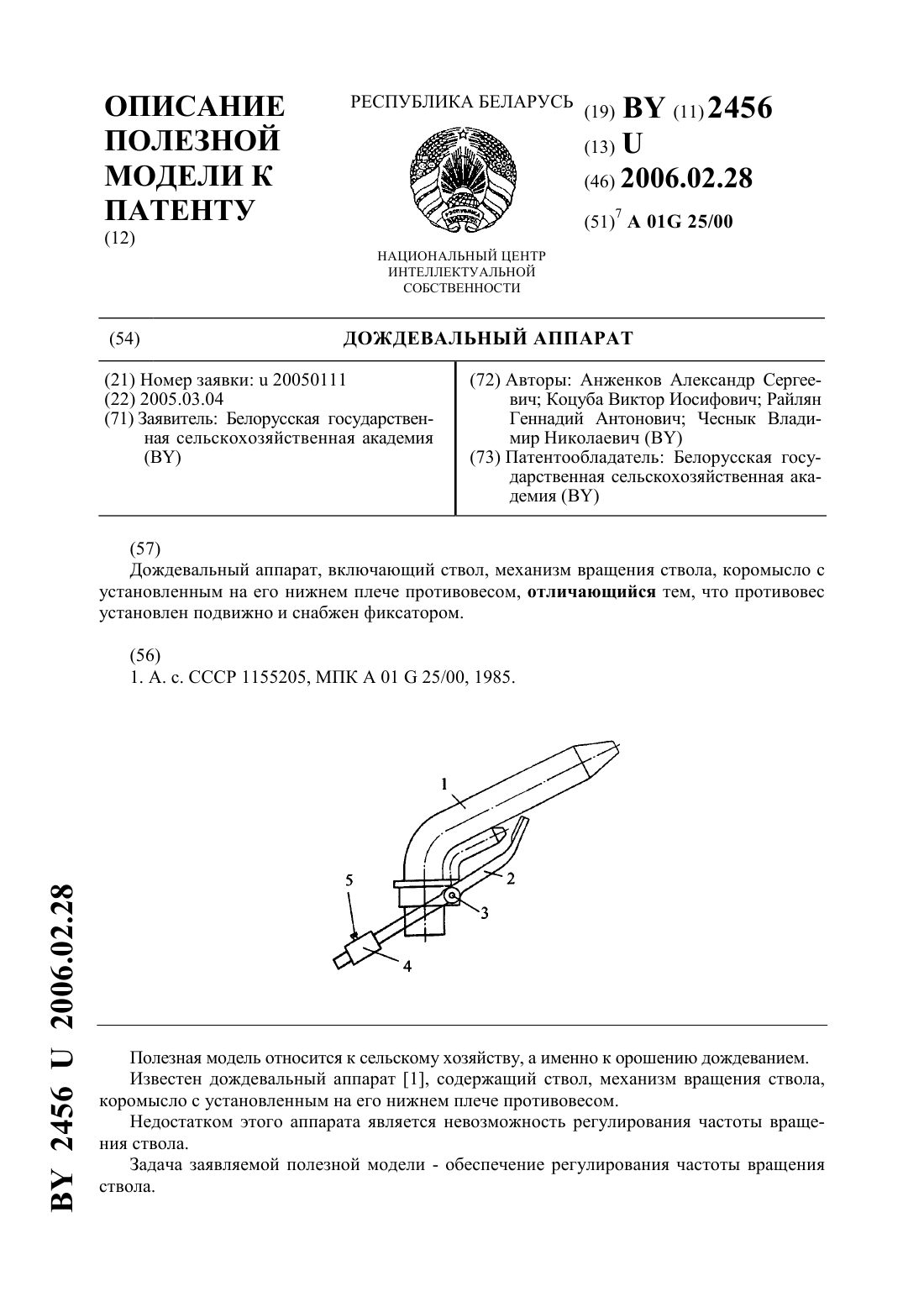

...регулирования частоты вращения ствола. 24562006.02.28 Указанная цель достигается тем, что в отличие от прототипа дождевальный аппарат снабжен подвижным противовесом с фиксатором. На фигуре изображен дождевальный аппарат. Дождевальный аппарат (фигура) состоит из поворотного ствола 1, коромысла 2, оси 3 коромысла, противовеса 4, фиксатора 5. Предлагаемый аппарат так же, как и прототип, состоит из ствола, механизма вращения ствола,...
Дождевальный аппарат
Номер патента: U 2455
Опубликовано: 28.02.2006
Авторы: Чеснык Владимир Николаевич, Райлян Геннадий Антонович, Анженков Александр Сергеевич, Коцуба Виктор Иосифович
МПК: A01G 25/00
Метки: дождевальный, аппарат
Текст:
...А-А. Дождевальный аппарат (фиг. 1) состоит из неподвижного корпуса 1, колена 2 с дополнительным соплом 3 и дождевального водопроводящего патрубка 4, причем последний размещен в корпусе 1. На колене 2 смонтированы основной 5 и три дополнительных ствола 6 (фиг. 2). Предлагаемый аппарат так же, как и прототип, состоит из корпуса, колена, ствола с основным и дополнительным соплами и защитного устройства, но отличается тем, что защитное...
Дождевальный аппарат
Номер патента: U 2454
Опубликовано: 28.02.2006
Авторы: Анженков Александр Сергеевич, Райлян Геннадий Антонович, Коцуба Виктор Иосифович, Чеснык Владимир Николаевич
МПК: A01G 25/00
Метки: дождевальный, аппарат
Текст:

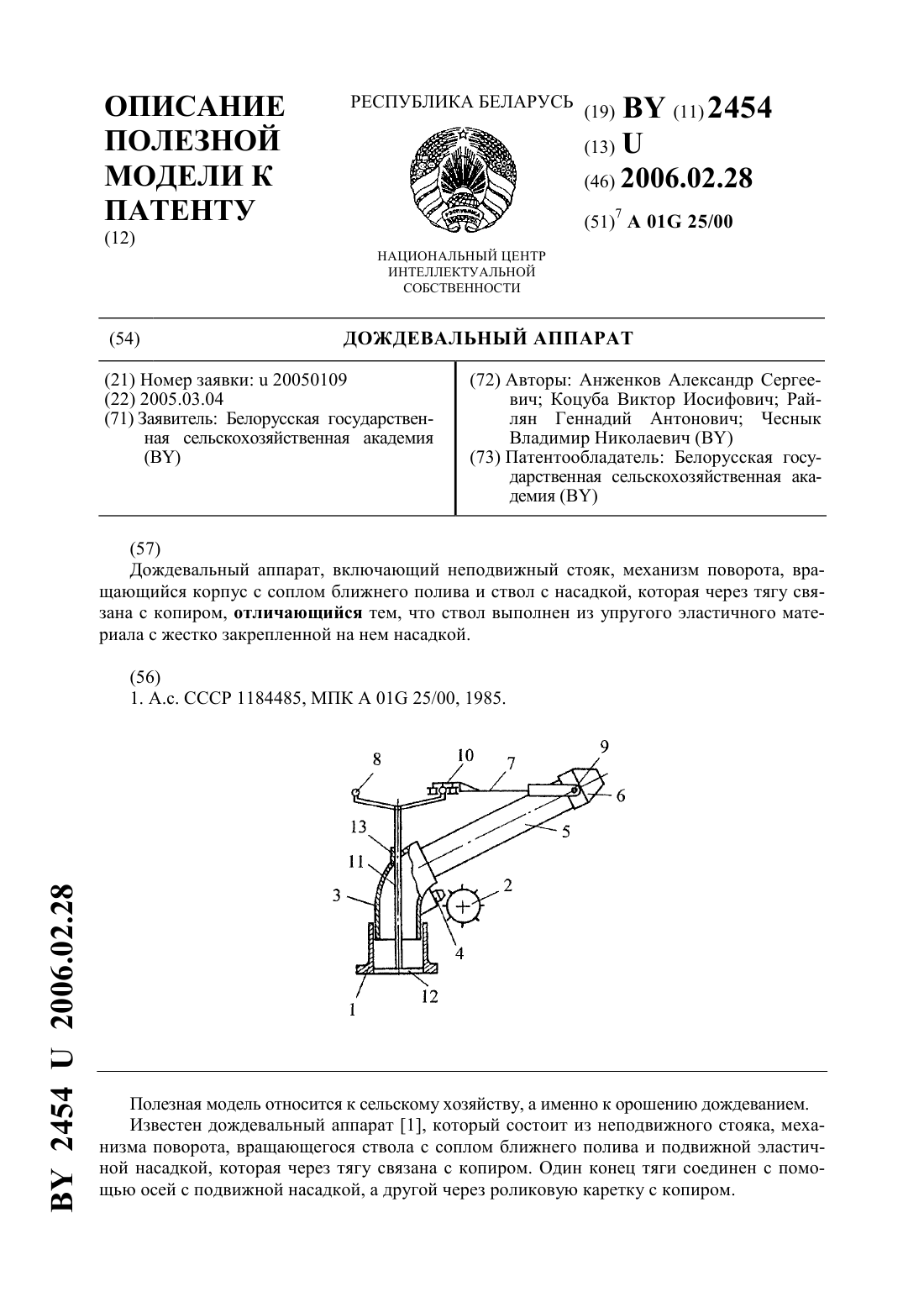

...На фигуре изображен дождевальный аппарат. Дождевальный аппарат состоит из неподвижного стояка 1 (фигура), механизма поворота 2, вращающегося корпуса 3 с соплом 4 ближнего полива, ствола 5, выполненного из упругого эластичного материала с жестко закрепленной на нем насадкой 6, которая через тягу 7 связана с копиром 8. Один конец тяги 7 соединен с помощью осей 9 с насадкой 6, а другой через роликовую каретку 10 - с копиром 8. Копир 8...
Дождевальная машина кругового действия
Номер патента: U 2402
Опубликовано: 28.02.2006
Авторы: Райлян Геннадий Антонович, Коцуба Виктор Иосифович, Мажугин Евгений Иванович, Анженков Александр Сергеевич, Чеснык Владимир Николаевич
МПК: A01G 25/02
Метки: действия, кругового, машина, дождевальная
Текст:
...трубопровода 1 с направленными вниз отверстиями 2, и узла подсоединения, включающего полностью заглубленный в землю вертикально установленный накрытый крышкой 3 и снабженный обратным клапаном 4 цилиндр 5, поршень 6 и жестко присоединенный к нему полый шток 7, внутри которого и соосно с ним расположен с возможностью вращения вокруг собственной оси трубчатый стояк 8. Надпоршневая полость сообщается с атмосферой, например, через...
Устройство для обмолота лент льна
Номер патента: U 1773
Опубликовано: 30.03.2005
Авторы: Райлян Геннадий Антонович, Петровец Владимир Романович, Анженков Александр Сергеевич, Чайчиц Николай Васильевич
МПК: A01D 45/06
Метки: льна, лент, устройство, обмолота
Текст:
...5 билы имеют одинаковое направление навивки с секциями 7, 8 нижнего барабана 2, но противоположное первой 4 и третьей 6 секциям верхнего барабана. Барабаны располагают таким образом, чтобы билы последней секции одного находились напротив паза, образованного между билами другого (сечение -), что обеспечивает прогиб и встряхивание стеблей и более полное выделение семян из внутренней части ленты льна. Привод барабанов осуществляется, например,...
Дождевальный аппарат
Номер патента: U 1680
Опубликовано: 30.12.2004
Авторы: Желязко Владимир Иосифович, Копытовский Виктор Владимирович, Михальченко Николай Николаевич, Анженков Александр Сергеевич, Михальченко Сергей Михайлович
МПК: A01G 25/00
Метки: аппарат, дождевальный
Текст:
...На одной из частей ствола, например входной, жестко закреплено дросселирующее устройство 5. Части 2 и 3 ствола дополнительно соединены элементом жесткости 6, выполненным, как это показано на фиг. 1 и 2, в виде двух плоских пружин (возможна также установка одной цилиндрической пружины). На оси 7 установлено коромысло 8 механизма поворота с реактивной лопаткой 9 и упорным кронштейном 10. На коромысле 8 закреплен регулировочный груз 11 с...
