Обмолачивающий аппарат льноподборщика-молотилки

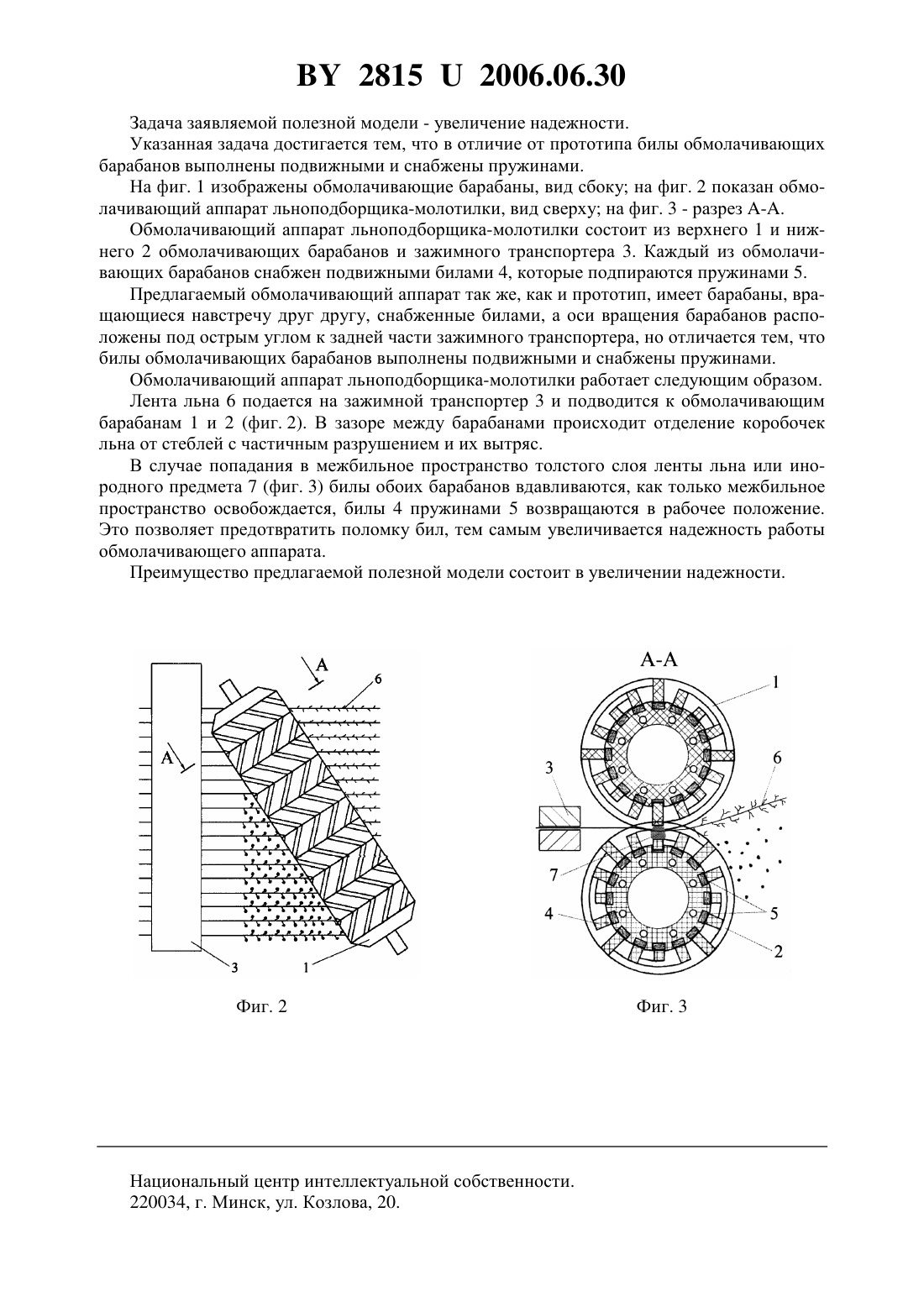

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Автор Райлян Геннадий Антонович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Обмолачивающий аппарат льноподборщика-молотилки, включающий барабаны, вращающиеся навстречу друг другу, снабженные билами, зажимной транспортер, отличающийся тем, что билы обмолачивающих барабанов выполнены подвижными и снабжены пружинами.(56) 1. Патент на полезную модель РБ 877, МПК 01 45/06, 2003. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна. Известен очесывающий аппарат подборщика-очесывателя лент льна 1, который наиболее близок по техническому решению к предлагаемому устройству и принят в качестве прототипа. Он состоит из двух эластичных секционных барабанов, расположенных друг над другом и под углом к направлению движения стеблей, вращающихся навстречу друг другу, и зажимного транспортера. Недостатком такой конструкции, принятой за прототип, является то, что при попадании в межбильное пространство толстого слоя ленты льна или инородного предмета произойдет заклинивание барабанов, что может привести к излому бил. 28152006.06.30 Задача заявляемой полезной модели - увеличение надежности. Указанная задача достигается тем, что в отличие от прототипа билы обмолачивающих барабанов выполнены подвижными и снабжены пружинами. На фиг. 1 изображены обмолачивающие барабаны, вид сбоку на фиг. 2 показан обмолачивающий аппарат льноподборщика-молотилки, вид сверху на фиг. 3 - разрез -. Обмолачивающий аппарат льноподборщика-молотилки состоит из верхнего 1 и нижнего 2 обмолачивающих барабанов и зажимного транспортера 3. Каждый из обмолачивающих барабанов снабжен подвижными билами 4, которые подпираются пружинами 5. Предлагаемый обмолачивающий аппарат так же, как и прототип, имеет барабаны, вращающиеся навстречу друг другу, снабженные билами, а оси вращения барабанов расположены под острым углом к задней части зажимного транспортера, но отличается тем, что билы обмолачивающих барабанов выполнены подвижными и снабжены пружинами. Обмолачивающий аппарат льноподборщика-молотилки работает следующим образом. Лента льна 6 подается на зажимной транспортер 3 и подводится к обмолачивающим барабанам 1 и 2 (фиг. 2). В зазоре между барабанами происходит отделение коробочек льна от стеблей с частичным разрушением и их вытряс. В случае попадания в межбильное пространство толстого слоя ленты льна или инородного предмета 7 (фиг. 3) билы обоих барабанов вдавливаются, как только межбильное пространство освобождается, билы 4 пружинами 5 возвращаются в рабочее положение. Это позволяет предотвратить поломку бил, тем самым увеличивается надежность работы обмолачивающего аппарата. Преимущество предлагаемой полезной модели состоит в увеличении надежности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
