Водозаборное устройство

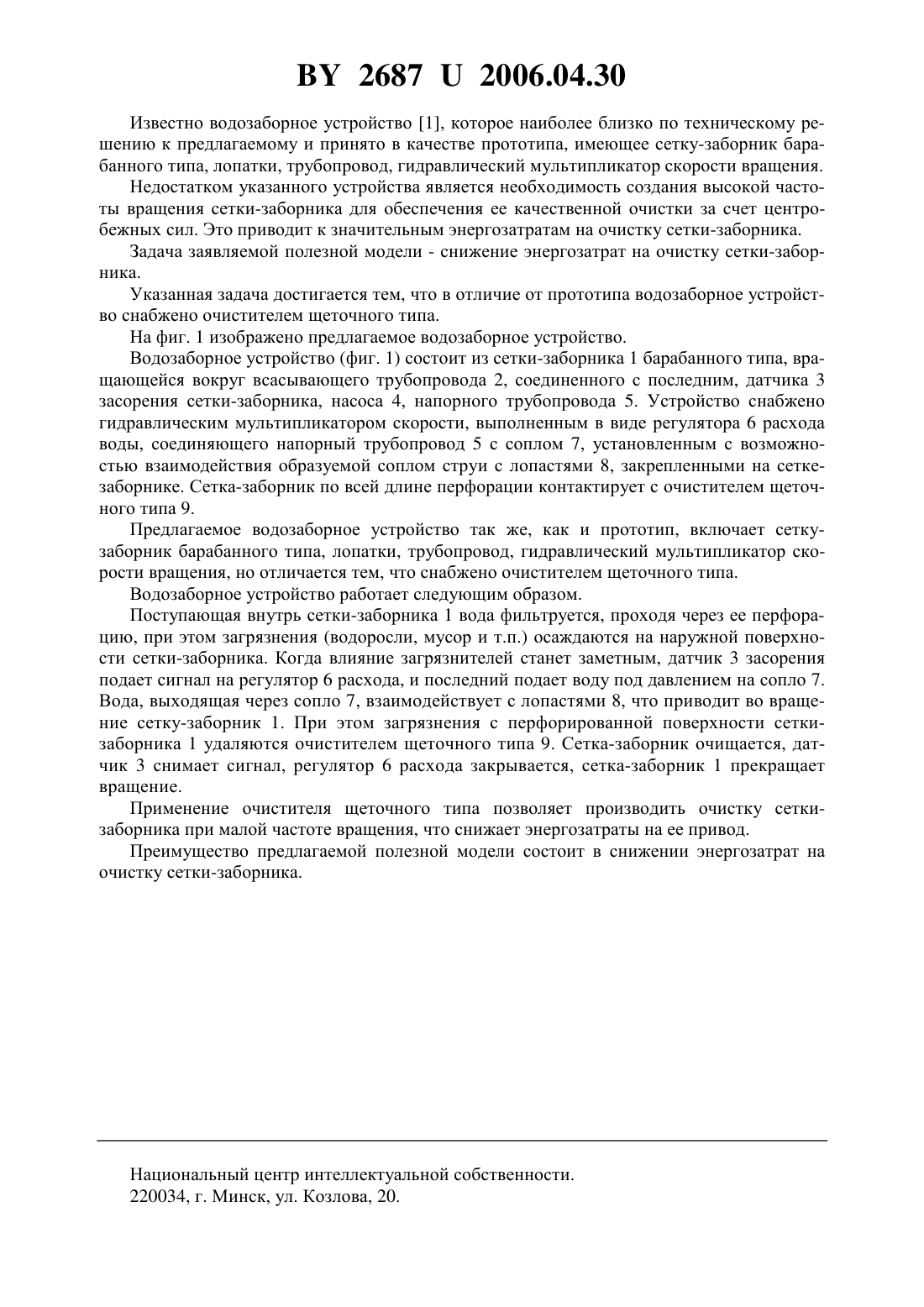

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Водозаборное устройство, включающее сетку-заборник барабанного типа, лопатки,трубопровод, гидравлический мультипликатор скорости вращения, отличающееся тем,что снабжено очистителем щеточного типа. Полезная модель относится к сельскохозяйственному машиностроению и может быть использована при заборе воды из оросительных каналов дождевальными машинами, а также насосными станциями. 26872006.04.30 Известно водозаборное устройство 1, которое наиболее близко по техническому решению к предлагаемому и принято в качестве прототипа, имеющее сетку-заборник барабанного типа, лопатки, трубопровод, гидравлический мультипликатор скорости вращения. Недостатком указанного устройства является необходимость создания высокой частоты вращения сетки-заборника для обеспечения ее качественной очистки за счет центробежных сил. Это приводит к значительным энергозатратам на очистку сетки-заборника. Задача заявляемой полезной модели - снижение энергозатрат на очистку сетки-заборника. Указанная задача достигается тем, что в отличие от прототипа водозаборное устройство снабжено очистителем щеточного типа. На фиг. 1 изображено предлагаемое водозаборное устройство. Водозаборное устройство (фиг. 1) состоит из сетки-заборника 1 барабанного типа, вращающейся вокруг всасывающего трубопровода 2, соединенного с последним, датчика 3 засорения сетки-заборника, насоса 4, напорного трубопровода 5. Устройство снабжено гидравлическим мультипликатором скорости, выполненным в виде регулятора 6 расхода воды, соединяющего напорный трубопровод 5 с соплом 7, установленным с возможностью взаимодействия образуемой соплом струи с лопастями 8, закрепленными на сеткезаборнике. Сетка-заборник по всей длине перфорации контактирует с очистителем щеточного типа 9. Предлагаемое водозаборное устройство так же, как и прототип, включает сеткузаборник барабанного типа, лопатки, трубопровод, гидравлический мультипликатор скорости вращения, но отличается тем, что снабжено очистителем щеточного типа. Водозаборное устройство работает следующим образом. Поступающая внутрь сетки-заборника 1 вода фильтруется, проходя через ее перфорацию, при этом загрязнения (водоросли, мусор и т.п.) осаждаются на наружной поверхности сетки-заборника. Когда влияние загрязнителей станет заметным, датчик 3 засорения подает сигнал на регулятор 6 расхода, и последний подает воду под давлением на сопло 7. Вода, выходящая через сопло 7, взаимодействует с лопастями 8, что приводит во вращение сетку-заборник 1. При этом загрязнения с перфорированной поверхности сеткизаборника 1 удаляются очистителем щеточного типа 9. Сетка-заборник очищается, датчик 3 снимает сигнал, регулятор 6 расхода закрывается, сетка-заборник 1 прекращает вращение. Применение очистителя щеточного типа позволяет производить очистку сеткизаборника при малой частоте вращения, что снижает энергозатраты на ее привод. Преимущество предлагаемой полезной модели состоит в снижении энергозатрат на очистку сетки-заборника. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
