Дождевальный аппарат

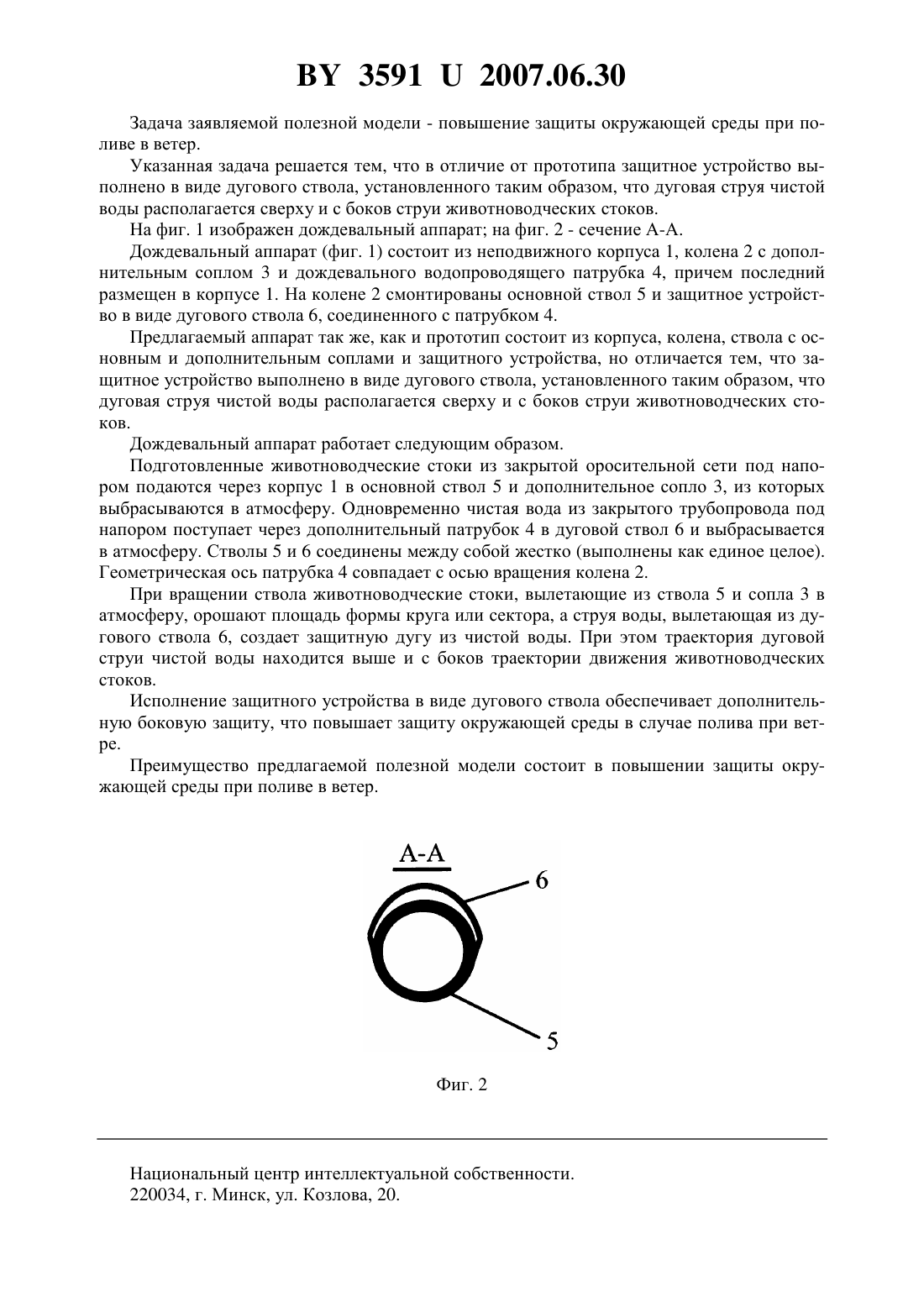

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Дождевальный аппарат, включающий корпус, колено, ствол с основным и дополнительным соплами и защитное устройство, отличающийся тем, что защитное устройство выполнено в виде дугового ствола, установленного таким образом, что дуговая струя чистой воды располагается сверху и с боков струи животноводческих стоков. Фиг. 1 Полезная модель относится к сельскому хозяйству, а именно к орошению дождеванием. Известен дождевальный аппарат 1, который состоит из корпуса, колена, ствола с основным и дополнительным соплами и защитного устройства. Недостатком этого аппарата является недостаточная защита окружающей среды при поливе в ветер. 35912007.06.30 Задача заявляемой полезной модели - повышение защиты окружающей среды при поливе в ветер. Указанная задача решается тем, что в отличие от прототипа защитное устройство выполнено в виде дугового ствола, установленного таким образом, что дуговая струя чистой воды располагается сверху и с боков струи животноводческих стоков. На фиг. 1 изображен дождевальный аппарат на фиг. 2 - сечение А-А. Дождевальный аппарат (фиг. 1) состоит из неподвижного корпуса 1, колена 2 с дополнительным соплом 3 и дождевального водопроводящего патрубка 4, причем последний размещен в корпусе 1. На колене 2 смонтированы основной ствол 5 и защитное устройство в виде дугового ствола 6, соединенного с патрубком 4. Предлагаемый аппарат так же, как и прототип состоит из корпуса, колена, ствола с основным и дополнительным соплами и защитного устройства, но отличается тем, что защитное устройство выполнено в виде дугового ствола, установленного таким образом, что дуговая струя чистой воды располагается сверху и с боков струи животноводческих стоков. Дождевальный аппарат работает следующим образом. Подготовленные животноводческие стоки из закрытой оросительной сети под напором подаются через корпус 1 в основной ствол 5 и дополнительное сопло 3, из которых выбрасываются в атмосферу. Одновременно чистая вода из закрытого трубопровода под напором поступает через дополнительный патрубок 4 в дуговой ствол 6 и выбрасывается в атмосферу. Стволы 5 и 6 соединены между собой жестко (выполнены как единое целое). Геометрическая ось патрубка 4 совпадает с осью вращения колена 2. При вращении ствола животноводческие стоки, вылетающие из ствола 5 и сопла 3 в атмосферу, орошают площадь формы круга или сектора, а струя воды, вылетающая из дугового ствола 6, создает защитную дугу из чистой воды. При этом траектория дуговой струи чистой воды находится выше и с боков траектории движения животноводческих стоков. Исполнение защитного устройства в виде дугового ствола обеспечивает дополнительную боковую защиту, что повышает защиту окружающей среды в случае полива при ветре. Преимущество предлагаемой полезной модели состоит в повышении защиты окружающей среды при поливе в ветер. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
