Устройство для обмолота льна при раздельной уборке

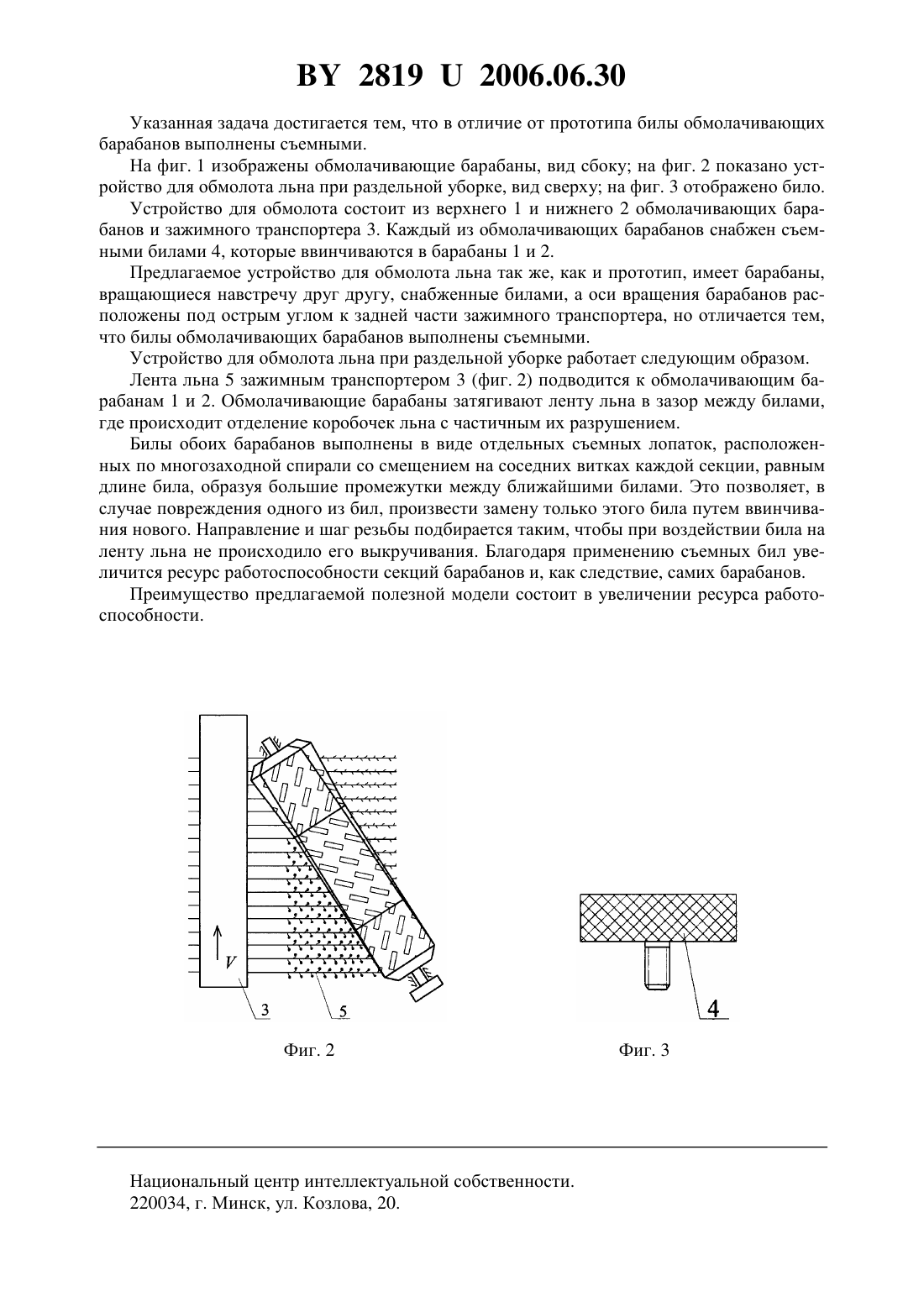

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБМОЛОТА ЛЬНА ПРИ РАЗДЕЛЬНОЙ УБОРКЕ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Автор Райлян Геннадий Антонович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Устройство для обмолота льна при раздельной уборке, включающее барабаны вращающиеся навстречу друг другу, снабженные билами, отличающееся тем, что билы обмолачивающих барабанов выполнены съемными.(56) 1. Патент на полезную модель РБ 1773, МПК 01 45/06, 2005. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна. Известно устройство для обмолота лент льна 1, которое наиболее близко по техническому решению к предлагаемому устройству и принято в качестве прототипа. Оно состоит из двух эластичных секционных барабанов, расположенных друг над другом и под углом к направлению движения стеблей, вращающихся навстречу друг другу, и зажимного транспортера. Недостатком такой конструкции, принятой за прототип, является малый ресурс работоспособности, так как в случае облома или повреждения одного била придется заменять всю секцию барабана. Задача заявляемой полезной модели - увеличение ресурса работоспособности. 28192006.06.30 Указанная задача достигается тем, что в отличие от прототипа билы обмолачивающих барабанов выполнены съемными. На фиг. 1 изображены обмолачивающие барабаны, вид сбоку на фиг. 2 показано устройство для обмолота льна при раздельной уборке, вид сверху на фиг. 3 отображено било. Устройство для обмолота состоит из верхнего 1 и нижнего 2 обмолачивающих барабанов и зажимного транспортера 3. Каждый из обмолачивающих барабанов снабжен съемными билами 4, которые ввинчиваются в барабаны 1 и 2. Предлагаемое устройство для обмолота льна так же, как и прототип, имеет барабаны,вращающиеся навстречу друг другу, снабженные билами, а оси вращения барабанов расположены под острым углом к задней части зажимного транспортера, но отличается тем,что билы обмолачивающих барабанов выполнены съемными. Устройство для обмолота льна при раздельной уборке работает следующим образом. Лента льна 5 зажимным транспортером 3 (фиг. 2) подводится к обмолачивающим барабанам 1 и 2. Обмолачивающие барабаны затягивают ленту льна в зазор между билами,где происходит отделение коробочек льна с частичным их разрушением. Билы обоих барабанов выполнены в виде отдельных съемных лопаток, расположенных по многозаходной спирали со смещением на соседних витках каждой секции, равным длине била, образуя большие промежутки между ближайшими билами. Это позволяет, в случае повреждения одного из бил, произвести замену только этого била путем ввинчивания нового. Направление и шаг резьбы подбирается таким, чтобы при воздействии била на ленту льна не происходило его выкручивания. Благодаря применению съемных бил увеличится ресурс работоспособности секций барабанов и, как следствие, самих барабанов. Преимущество предлагаемой полезной модели состоит в увеличении ресурса работоспособности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
