Мажугин Евгений Иванович

Номер патента: U 10255

Опубликовано: 30.08.2014

Авторы: Мажугин Евгений Иванович, Борисов Андрей Леонидович

МПК: A01D 34/00

Метки: ротор, косилки

Текст:

...по полуокружности меньшими торцами и продольная ось симметрии прорези совпадает с продольной осью симметрии ножа, а шляпка оси также имеет в плане продолговатую форму с изготовленными по полуокружности меньшими торцами и выполнена с возможностью ее прохождения в прорезь в ноже, причем продольная ось симметрии шляпки сориентирована перпендикулярно радиусу диска. На фиг. 1 изображен ротор в виде сбоку на фиг. 2 - ось на фиг. 3 - нож...

Номер патента: U 10254

Опубликовано: 30.08.2014

Авторы: Мажугин Евгений Иванович, Рубец Сергей Григорьевич

МПК: A01D 34/00

Метки: нож, роторной, косилки

Текст:

...поперечное сечение и ширину,позволяющую снизу надеть накладку на основание, а на длине, сопряженной с режущей накладкой, выполнено расширяющимся к периферии. На фиг. 1 изображен нож в сборе в виде сверху, на фиг. 2 - продольный разрез А-А по продольной плоскости симметрии. Нож выполнен в виде сборной конструкции, включающей в себя основание 1 (фиг. 1) с отверстием 2 для болта и режущую накладку 3 с режущими кромками 4 по двум боковым...

Номер патента: U 9734

Опубликовано: 30.12.2013

Авторы: Рубец Сергей Григорьевич, Борисов Андрей Леонидович, Пашкевич Александр Викторович, Мажугин Евгений Иванович

МПК: A01D 34/01

Метки: роторной, косилки, режущий, аппарат

Текст:

...поверхности крышек установлены постоянные магниты. На фиг. 1 изображена схема режущего аппарата, вид сзади, на фиг. 2 - увеличенный фрагмент участка режущего аппарата, на котором выполнены специальные окна, закрытые крышками, на внутренней поверхности которых установлены постоянные магниты. Режущий аппарат (фиг. 1) состоит из основного бруса 1, заполненного смазкой и закрытого снизу крышкой 2. Вдоль бруса 1 в верхней его части на валах...

Номер патента: U 9598

Опубликовано: 30.10.2013

Авторы: Мажугин Евгений Иванович, Борисов Андрей Леонидович, Рубец Сергей Григорьевич

МПК: A01D 34/01

Метки: косилки, роторной, нож

Текст:

...болта, это способствует еще большему отклонению ножа от радиального положения назад и ведет к снижению эффективности срезания растительности. 95982013.10.30 Задачей полезной модели является повышение эффективности срезания растительности за счет стабилизации положения ножа во время работы. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа внешняя торцовая кромка ножа выполнена заостренной. На фиг. 1 изображен нож на...

Номер патента: U 9072

Опубликовано: 30.04.2013

Авторы: Мажугин Евгений Иванович, Рубец Сергей Григорьевич, Круглик Юрий Сергеевич

МПК: A01D 34/01

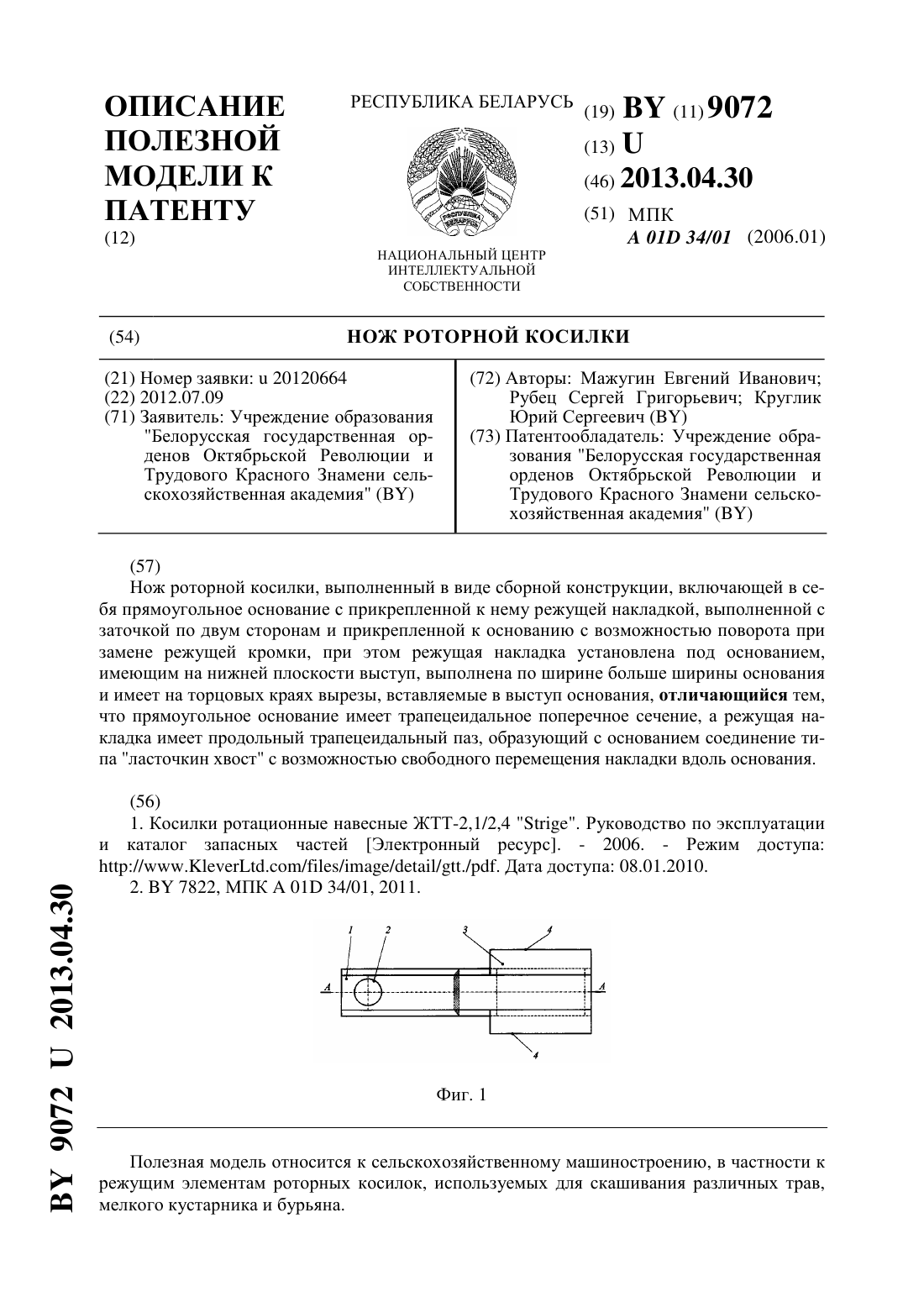

Метки: нож, роторной, косилки

Текст:

...фиг. 2 - вид сверху режущей накладки с наложенным поперечным сечением, на фиг. 3 - продольный разрез А-А по продольной плоскости симметрии. Нож выполнен в виде сборной конструкции, включающей в себя прямоугольное основание 1 (фиг. 1) с отверстием 2 для болта и режущую накладку 3 с режущими кромками 4 по двум боковым сторонам и имеющую ширину, большую ширины основания. Прямоугольное основание 1 выполнено трапецеидальным в поперечном сечении, а...

Номер патента: U 8949

Опубликовано: 28.02.2013

Авторы: Рубец Сергей Григорьевич, Борисов Андрей Леонидович, Мажугин Евгений Иванович

МПК: A01D 34/00

Метки: аппарат, роторной, косилки, режущий

Текст:

...состоит из основного бруса, заполненного смазкой, закрытого снизу крышкой,вдоль бруса в верхней его части на валах установлены роторы, на противоположном конце валов закреплены шестерни с соосно установленными цилиндрическими вставками,эти шестерни соединены с приводной шестерней посредством промежуточных шестерен,отличается тем, что в дисках шестерен выполнены четыре входных отверстия, расположенные между собой под углом 90. На фиг. 1...

Номер патента: 16507

Опубликовано: 30.10.2012

Авторы: Рубец Сергей Григорьевич, Мажугин Евгений Иванович, Шаршунов Вячеслав Алексеевич

МПК: A01D 34/01, A01D 34/14

Метки: косилки, нож, роторной

Текст:

...и в положении(штриховыми линиями), соответствующем положению ножа при его взаимодействии со срезаемой растительностью. Нож выполнен в виде стальной пластины 1 с отверстием 2 для болта на одном конце и содержит заостренные боковые режущие кромки 3, шарнирно крепится к ротору 4, стальная пластина выполнена расширяющейся к периферии, ее внешняя торцовая кромка 5 выполнена по дуге окружности с центром, совпадающим с центром 6 ротора,...

Номер патента: U 8345

Опубликовано: 30.06.2012

Авторы: Рубец Сергей Григорьевич, Борисов Андрей Леонидович, Мажугин Евгений Иванович

МПК: A01D 34/00

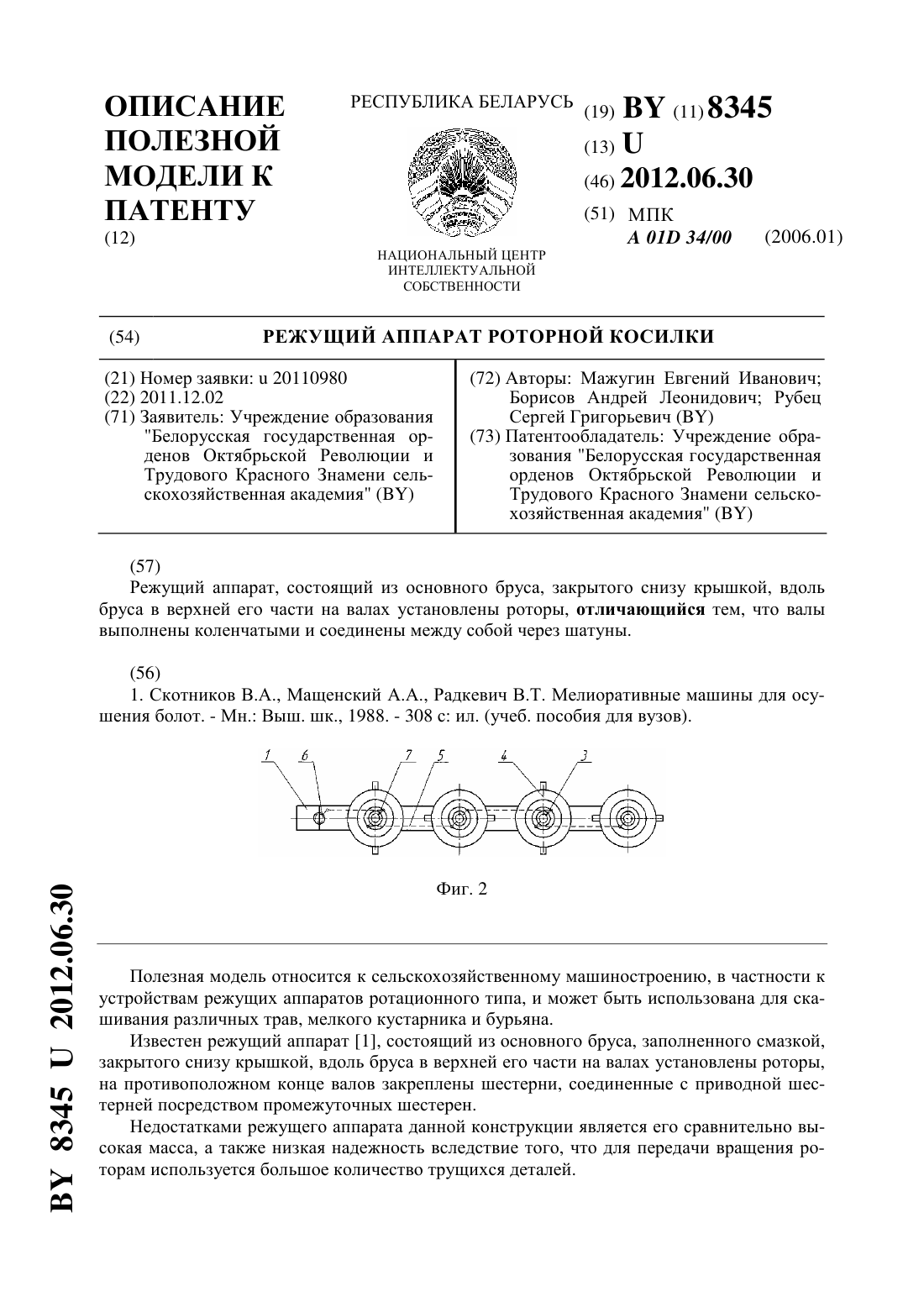

Метки: аппарат, роторной, режущий, косилки

Текст:

...вследствие того, что для передачи вращения роторам используется большое количество трущихся деталей. 83452012.06.30 Задачами полезной модели является снижение массы режущего аппарата и повышение его надежности. Решение поставленных задач обеспечивается тем, что, в отличие от прототипа, роторы режущего аппарата приводятся во вращение от коленчатых валов с шатунами. На фиг. 1 изображена кинематическая схема режущего аппарата, вид спереди, на...

Номер патента: U 8105

Опубликовано: 30.04.2012

Авторы: Мажугин Евгений Иванович, Бушуев Юрий Николаевич, Пашкевич Александр Викторович

МПК: B04C 5/00

Метки: система, трехпродуктовым, управления, гидроциклоном

Текст:

...и прототип, содержит изолированный электрический контакт, установленный под конусной крышкой гидроциклона на нижнем конце сливной трубки для вывода выделенных масел, сообщенной с трубопроводом отвода масел, снабженным регулируемым дросселем и электромагнитным клапаном, а также электромагнитными клапанами, установленными на сливной трубке вывода очищенной жидкости и разгрузочном насадке, но отличается тем, что в электрическую цепь...

Номер патента: U 8102

Опубликовано: 30.04.2012

Авторы: Мажугин Евгений Иванович, Рубец Сергей Григорьевич, Борисов Андрей Леонидович

МПК: A01D 34/00

Метки: аппарат, режущий, косилки, роторной

Текст:

...косилки. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа на основном брусе выполнены окна, закрытые крышками. На фиг. 1 изображена схема режущего аппарата, вид сзади, на фиг. 2 - увеличенный фрагмент участка режущего аппарата, на котором выполнены специальные окна. Режущий аппарат (фиг. 1) состоит из основного бруса 1, заполненного смазкой и закрытого снизу крышкой 2. Вдоль бруса 1 в верхней его части на валах...

Номер патента: U 7741

Опубликовано: 30.12.2011

Авторы: Мажугин Евгений Иванович, Рубец Сергей Григорьевич, Борисов Андрей Леонидович

МПК: A01D 34/00

Метки: ротор, косилки

Текст:

...счет изменения конструкции диска. Решение поставленной задачи обеспечивается тем, что, в отличие от прототипа, диск выполнен состоящим из центральной и присоединенных к ней посредством петель периферийных частей, имеющих возможность отклоняться вверх. На фиг. 1 изображен ротор, вид сверху, на фиг. 2 приведен вид ротора сбоку, где штриховой линией показаны нож и периферийная часть диска в поднятом положении. Ротор косилки содержит диск,...

Номер патента: 13909

Опубликовано: 30.12.2010

Авторы: Мажугин Евгений Иванович, Рубец Сергей Григорьевич, Лёвкин Максим Викторович

МПК: A01D 34/73

Метки: режущий, аппарат

Текст:

...2 - сечение ротора по специальным болтам, соединяющим жесткие связи с ножом (сечение по А-А). Режущий аппарат содержит вращающиеся дисковые роторы 1 с шарнирно закрепленными на каждом двумя пластинчатыми ножами 2, две жесткие связи 3, обеспечивающие синхронный поворот ножей, прикрепленные к ножам и соединяющие оба ножа на каждом роторе посредством специальных болтов 4. Режущий аппарат так же, как и прототип, содержит вращающиеся дисковые...

Номер патента: U 6876

Опубликовано: 30.12.2010

Авторы: Рубец Сергей Григорьевич, Мажугин Евгений Иванович, Борисов Андрей Леонидович

МПК: A01D 34/00

Метки: режущий, аппарат, косилки, роторной

Текст:

...изображена кинематическая схема режущего аппарата, вид сзади, на фиг. 2 вид, совмещенный с разрезом, шестерни с цилиндрической вставкой, на фиг. 3 - разрез участка соединения цилиндрической вставки с шестерней. Режущий аппарат (фиг. 1) состоит из основного бруса 1, заполненного смазкой и закрытого снизу крышкой 2. Вдоль бруса 1 в верхней его части на валах 3 установлены роторы 4. На противоположном конце валов 3 закреплены шестерни 5,...

Номер патента: U 6875

Опубликовано: 30.12.2010

Авторы: Рубец Сергей Григорьевич, Борисов Андрей Леонидовч, Мажугин Евгений Иванович

МПК: A01D 34/00

Метки: роторной, режущий, косилки, аппарат

Текст:

...что в отличие от прототипа режущий аппарат роторной косилки содержит шестерни с последовательно уменьшающейся шириной, начиная от приводной распределительной шестерни. При этом ширина каждой последующей шестерни определяется по формуле-1,где- ширина шестерен, следующих после приводной распределительной шестерни- порядковый номер шестерни- ширина приводной распределительной шестерни- коэффициент полезного действия зубчатой пары. На фигуре...

Номер патента: U 6224

Опубликовано: 30.06.2010

Авторы: Казаков Андрей Леонидович, Мажугин Евгений Иванович

МПК: B01J 19/12

Метки: электромагнитный, аппарат

Текст:

...жидкости. Задачей полезной модели является повышение эффективности электромагнитной обработки жидкости. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа электромагнитный аппарат снабжен внутренней коаксиальной вставкой, закрепленной на боковой стенке. На фигуре показан продольный разрез по оси электромагнитного аппарата. Электромагнитный аппарат содержит трубу 1, выполненную из магнитопроницаемого...

Номер патента: U 5810

Опубликовано: 30.12.2009

Авторы: Мажугин Евгений Иванович, Райлян Геннадий Антонович

МПК: E02F 9/00

Метки: орган, рабочий, каналоочистителя

Текст:

...положения,причем ножи при максимальном отклонении назад упираются в заднюю стенку ротора, а угол заострения ножей обеспечивает затягивание ножей в грунт. На фиг. 1 изображен рабочий орган каналоочистителя, вид спереди на фиг. 2 - вид А на фиг. 3 - рабочий орган каналоочистителя, вид сбоку (в разрезе). Рабочий орган каналоочистителя состоит из ротора 1 с дискообразной задней стенкой 2, радиальными ножами 3, крепящимися к ротору посредством...

Номер патента: U 5809

Опубликовано: 30.12.2009

Авторы: Шаршунов Вячеслав Алексеевич, Мажугин Евгений Иванович, Рубец Сергей Григорьевич

МПК: A01D 34/01

Метки: нож, роторной, косилки

Текст:

...с центром ротора. На фигуре изображен нож в положении А, соответствующем положению ножа, самоустанавливающегося под действием центробежных сил при отсутствии взаимодействия со срезаемой растительностью, и в положении В (штриховыми линиями), соответствующем положению ножа при его взаимодействии со срезаемой растительностью. Нож представляет собой вытянутую стальную пластину 1 с отверстием 2 для болта на одном из ее концов и имеющую...

Номер патента: U 5560

Опубликовано: 30.10.2009

Авторы: Казаков Андрей Леонидович, Мажугин Евгений Иванович, Пашкевич Александр Викторович

МПК: B03C 3/00

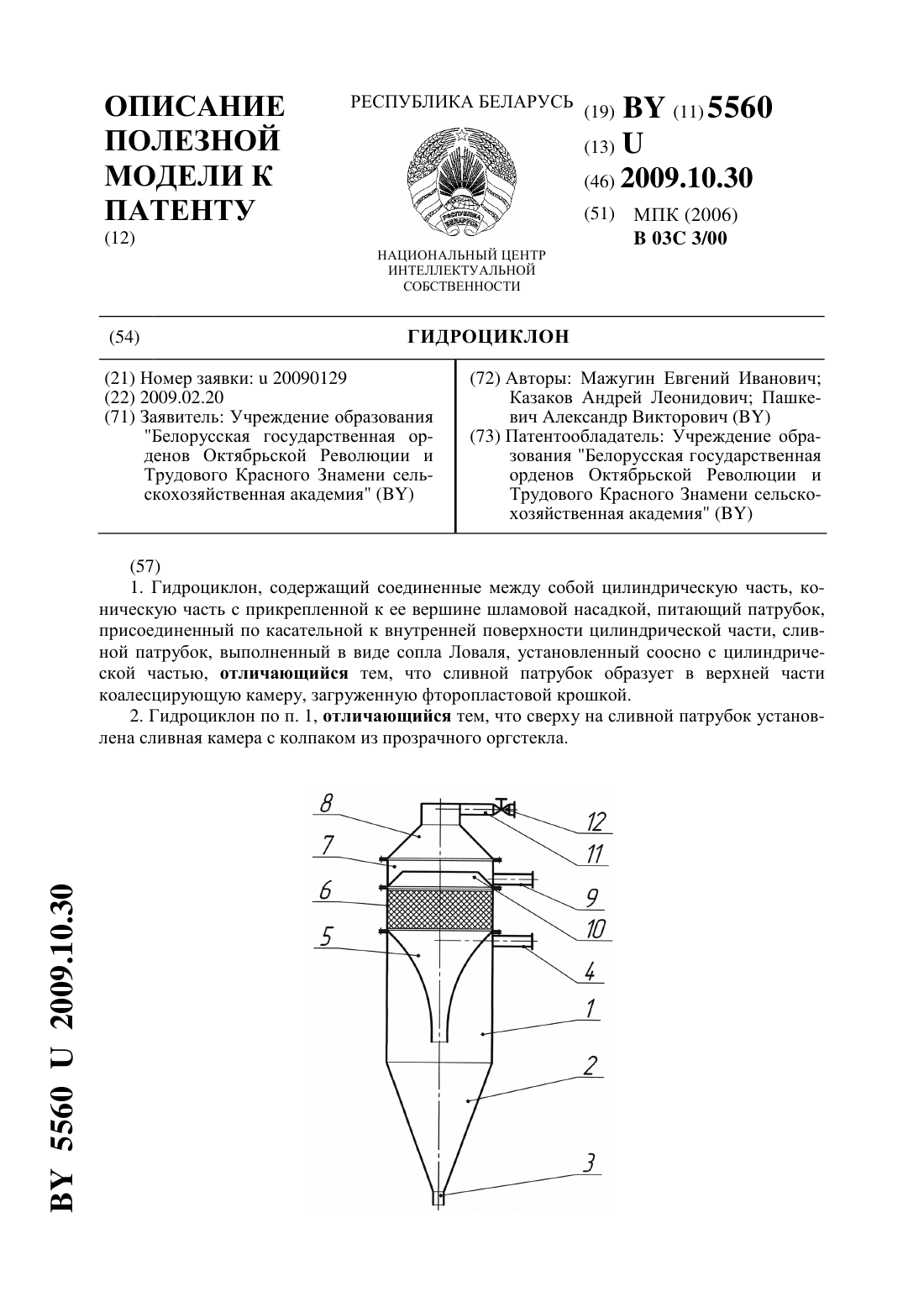

Метки: гидроциклон

Текст:

...из прозрачного оргстекла. На фиг. 1 показан продольный разрез по оси гидроциклона. Гидроциклон содержит соединенные между собой цилиндрическую часть, коническую часть с прикрепленной к ее вершине шламовой насадкой, питающий патрубок, присоединенный по касательной к внутренней поверхности цилиндрической части, сливной патрубок, выполненный в виде сопла Ловаля, установленный соосно с цилиндрической частью и образующий в верхней части...

Номер патента: U 5479

Опубликовано: 30.08.2009

Авторы: Левкин Максим Викторович, Мажугин Евгений Иванович, Казаков Андрей Леонидович, Пашкевич Александр Викторович

МПК: B04C 5/00

Метки: гидроциклон, трехпродуктовый

Текст:

...отверстием с резьбой, в которое ввернута сливная трубка 8 для вывода масел, изготовленная из диэлектрического материала. На нижнем конце сливной трубки 8 закреплен изолированный электрический контакт 9. Сливная трубка 8 сообщена с трубопроводом отвода масел, снабженным электромагнитным клапаном 10 и регулируемым вручную дросселем 11. Электромагнитный клапан 10 электрически связан с контактом 9, электромагнитным клапаном 12, установленным...

Номер патента: 11792

Опубликовано: 30.04.2009

Авторы: Казаков Андрей Леонидович, Мажугин Евгений Иванович, Пашкевич Александр Викторович

МПК: C02F 1/00, B04C 3/04

Метки: трехпродуктовый, гидроциклон

Текст:

...насадком 5, прикрепленным к ее меньшему основанию, и два отводных патрубка, наружный 6 и внутренний 7, закрепленных в крышке 2. Причем внутренний патрубок 7 предназначен для вывода легких фракций (масел), а наружный 6 для вывода промежуточных фракций (очищаемой жидкости). Входной конец отводного внутреннего патрубка 7 выполнен расширяющимся книзу и внутри расширенной части 8 к входному концу отводного патрубка прикреплена цилиндрическая...

Номер патента: U 5205

Опубликовано: 30.04.2009

Авторы: Мажугин Евгений Иванович, Рубец Сергей Григорьевич

МПК: A01D 34/73

Метки: аппарат, режущий

Текст:

...полезной модели является повышение надежности режущего аппарата. Решение поставленной задачи обеспечивается тем, что, в отличие от прототипа, режущий аппарат содержит роторы, в которых сделаны радиальные прорези с отогнутым краем. На фиг. 1 изображена схема режущего аппарата, вид сверху, на фиг. 2 - вид сзади, на фиг. 3 - сечение ротора по радиальной прорези с отогнутым краем (сечение по А-А). Режущий аппарат содержит две пары роторов 1...

Номер патента: U 5204

Опубликовано: 30.04.2009

Авторы: Рубец Сергей Григорьевич, Лёвкин Максим Викторович, Мажугин Евгений Иванович

МПК: A01D 34/73

Метки: аппарат, режущий

Текст:

...дополнительно соединенные жесткими связями. На фиг. 1 изображена схема режущего аппарата, вид сверху, на фиг. 2 - сечение ротора по специальным болтам, соединяющим жесткие связи с ножом (сечение по А-А). Режущий аппарат содержит вращающиеся дисковые роторы 1 с шарнирно закрепленными на каждом двумя пластинчатыми ножами 2, две жесткие связи 3, прикрепленные к ножам и соединяющие оба ножа на роторе посредством специальных болтов 4. Режущий...

Номер патента: U 4828

Опубликовано: 30.12.2008

Авторы: Пашкевич Александр Викторович, Мажугин Евгений Иванович, Казаков Андрей Леонидович

МПК: B04C 5/00

Метки: трехпродуктовый, гидроциклон

Текст:

...сливной трубки 9 (фиг. 2) закреплен изолированный электрический контакт 10. Зазор между контактом 10 и крышкой 8 может регулироваться за счет осевого перемещения сливной трубки 9, обеспечиваемого ее вращением в отверстии с резьбой. Фиксация сливной трубки обеспечивается контргайкой 11. Сливная трубка 9 сообщена с трубопроводом отвода масел, снабженным электромагнитным клапаном 12 и регулируемым вручную дросселем 13. Электромагнитный клапан...

Номер патента: U 3749

Опубликовано: 30.08.2007

Авторы: Пашкевич Александр Викторович, Мажугин Евгений Иванович, Казаков Андрей Леонидович

МПК: B04C 5/00

Метки: гидроциклон

Текст:

...к ней входным патрубком 3, коническую часть 4 с прикрепленным к ее вершине шламовым патрубком 5, сливной патрубок 6, шламовую камеру 7, соединенную со шламовым патрубком 5 и эжектором 8,установленным во входном патрубке 3, запорный клапан 9 и поплавок 10, сообщенные рычагом 11. Запорный клапан (фиг. 2) содержит корпус 12, расположенный в нем с возможностью свободного перемещения в осевом направлении золотник 13, сообщенный рычагом 11 с...

Номер патента: U 3660

Опубликовано: 30.06.2007

Авторы: Мажугин Евгений Иванович, Пашкевич Александр Викторович, Казаков Андрей Леонидович

МПК: C02F 1/00, B04C 5/00

Метки: гидроциклон, трехпродуктовый

Текст:

...и два отводных патрубка, наружный 6 и внутрений 7, закрепленных в крышке 2. Причем внутренний патрубок 7 предназначен для вывода легких фракций (масел), а наружный 6 - для вывода промежуточных фракций (очищаемой жидкости). Входной конец отводного внутреннего патрубка 7 выполнен расширяющимся книзу, и внутри расширенной части 8 к входному концу отводного патрубка прикреплена цилиндрическая насадка 9 с радиальными отверстиями 10,...

Номер патента: U 3651

Опубликовано: 30.06.2007

Авторы: Мажугин Евгений Иванович, Казаков Андрей Леонидович, Пашкевич Александр Викторович

МПК: B04C 5/00

Метки: гидроциклон

Текст:

...повышение эффективности очистки моющего раствора. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа гидроциклон содержит разгрузочный насадок, выполненный в форме параболоида, с расположенными внутри него продольными ребрами. На фиг. 1 показан продольный разрез по оси гидроциклона и разрез - насадка по сечению А-А. Гидроциклон содержит соединенные между собой накрытую крышкой 1 (фиг. 1) цилиндрическую часть 2 с...

Номер патента: U 2831

Опубликовано: 30.06.2006

Авторы: Казаков Андрей Леонидович, Мажугин Евгений Иванович

МПК: B01J 19/12

Метки: электромагнитный, аппарат

Текст:

...магнитного сердечника. Задачей полезной модели является упрощение конструкции электромагнитного аппарата. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа электромагнитный аппарат снабжен электромагнитной катушкой соленоидного типа. На фигуре показан продольный разрез по оси электромагнитного аппарата. Электромагнитный аппарат содержит трубу 1, выполненную из магнитопроницаемого материала, электромагнитную катушку...

Номер патента: U 2684

Опубликовано: 30.04.2006

Авторы: Казаков Андрей Леонидович, Мажугин Евгений Иванович

МПК: C02F 1/00, B04C 5/00

Метки: гидроциклон

Текст:

...на входном патрубке эжектор, соединенный со шламовой камерой. На фигуре показан продольный разрез по оси гидроциклона. Гидроциклон содержит соединенные между собой накрытую крышкой 1 цилиндрическую часть 2 с тангенциально прикрепленным к ней входным патрубком 3, коническую часть 4 с прикрепленным к ее вершине шламовым патрубком 5, сливной патрубок 6, установленный в крышке 1 соосно с цилиндрической частью 2, шламовую камеру 7,...

Номер патента: U 2457

Опубликовано: 28.02.2006

Авторы: Карташевич Анатолий Николаевич, Мажугин Евгений Иванович, Казаков Андрей Леонидович

МПК: B04C 5/14

Метки: гидроциклон

Текст:

...ее очистки. Задачей полезной модели является повышение эффективности очистки жидкости. Решение поставленной задачи обеспечивается тем, что гидроциклон, содержащий цилиндрическую и коническую части, тангенциальный входной и осевые сливной и шламовый патрубки, отличается тем, что коническая часть выполнена из набора последовательно уменьшающихся в диаметре колец с внутренней и наружной резьбой, причем каждое кольцо меньшего диаметра своей...

Номер патента: U 2402

Опубликовано: 28.02.2006

Авторы: Чеснык Владимир Николаевич, Коцуба Виктор Иосифович, Анженков Александр Сергеевич, Райлян Геннадий Антонович, Мажугин Евгений Иванович

МПК: A01G 25/02

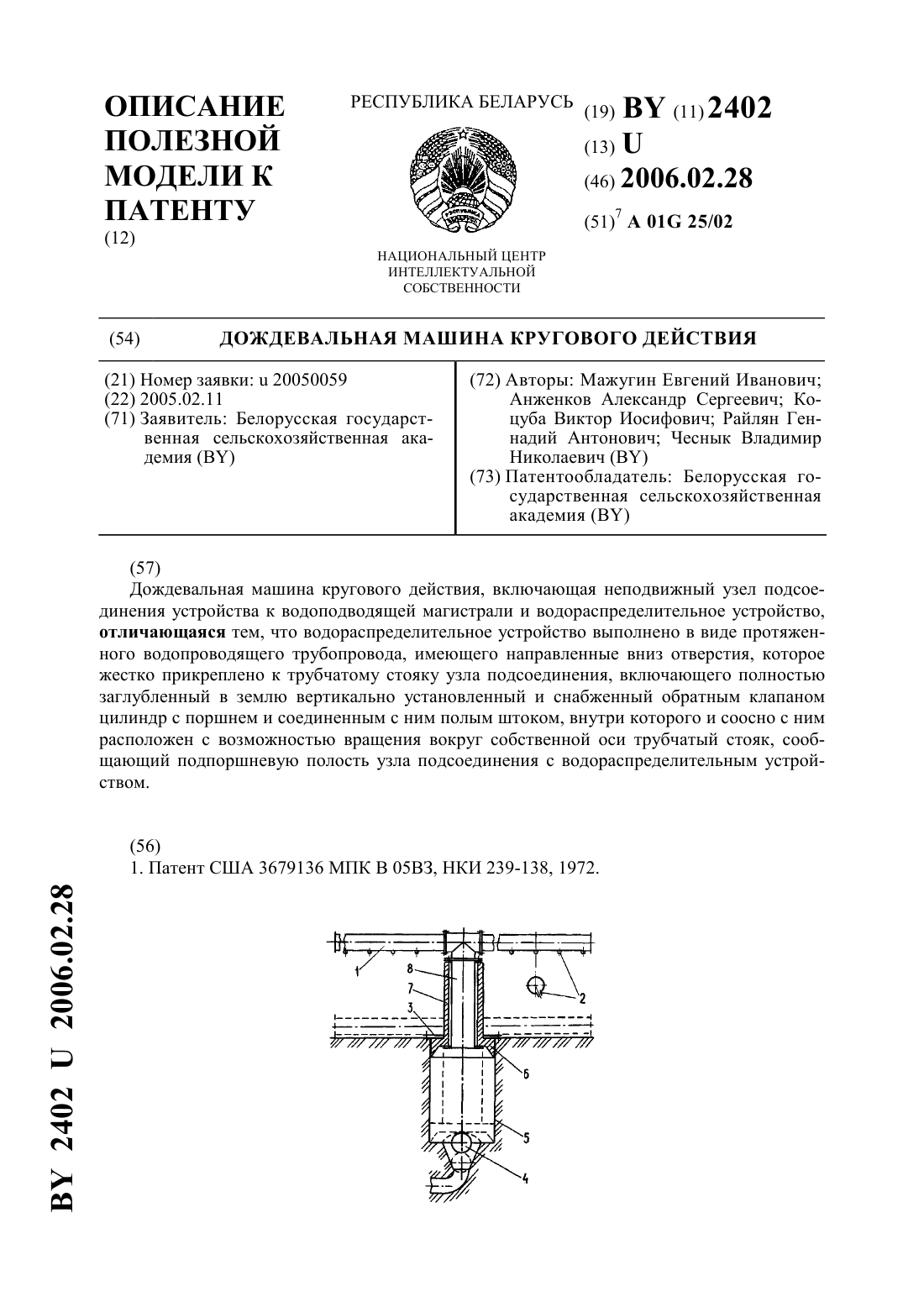

Метки: машина, кругового, дождевальная, действия

Текст:

...трубопровода 1 с направленными вниз отверстиями 2, и узла подсоединения, включающего полностью заглубленный в землю вертикально установленный накрытый крышкой 3 и снабженный обратным клапаном 4 цилиндр 5, поршень 6 и жестко присоединенный к нему полый шток 7, внутри которого и соосно с ним расположен с возможностью вращения вокруг собственной оси трубчатый стояк 8. Надпоршневая полость сообщается с атмосферой, например, через...

Номер патента: U 2401

Опубликовано: 28.02.2006

Авторы: Ничипорук Сергей Николаевич, Мажугин Евгений Иванович

МПК: F01N 5/00

Метки: система, выхлопная

Текст:

...двигателя выхлопные газы проходят через выхлопную трубу 1, глушитель 2, эжектор 3 и выбрасываются в атмосферу. Глушитель 2 снижает шум, создаваемый выбрасываемыми выхлопными газами. Последние, с большой скоростью проходя через эжектор 3, создают в нем разрежение. Узкая часть эжектора 3, в которой создается наибольшее разрежение, посредством трубки 4 эжектора, трехходового крана 7 и отсосной трубки 5 соединена с бункером воздухоочистителя...

Номер патента: U 1951

Опубликовано: 30.06.2005

Авторы: Казаков Андрей Леонидович, Мажугин Евгений Иванович

МПК: B01J 19/12

Метки: аппарат, электромагнитный

Текст:

...аппарат,содержащий трубу, установленные снаружи нее электромагнитные катушки и полюса электромагнитов, а также магнитный сердечник, установленный внутри трубы соосно с ней, дополнительно снабжен стаканом, выполненным из магнитопроницаемого материала,например пластмассы, и установленным внутри трубы соосно с ней, а магнитный сердечник имеет сквозное осевое отверстие.Для уменьшения сопротивления прохождению магнитного потока...

Номер патента: U 1572

Опубликовано: 30.09.2004

Авторы: Казаков Андрей Леонидович, Мажугин Евгений Иванович

МПК: B04C 9/00

Метки: гидроциклон

Текст:

...повышение эффективности очистки жидкости. Решение поставленной задачи обеспечивается тем, что гидроциклон дополнительно содержит электромагнит, охватывающий цилиндрическую часть, выполненную из магнитопроницаемого материала, например пластмассы. На фиг. 1 показан продольный разрез по оси гидроциклона, на фиг. 2 показан поперечный разрез гидроциклона. Гидроциклон содержит соединенные между собой накрытую крышкой 1 цилиндрическую часть 2...

Номер патента: 4693

Опубликовано: 30.09.2002

Авторы: Мажугин Евгений Иванович, Костенич Валерий Геннадьевич, Карташевич Анатолий Николаевич

МПК: B01D 35/14

Метки: фильтр, внутреннего, двигателя, очистки, регенерируемый, сгорания, масла

Текст:

...расположенными в прорезях дисков,на которые в виде гофр уложена лента из мелкоячеистой углеродной ткани, а фильтр снабжен клеммами, соединенными с двумя диаметрально противоположными пластинами, одна из которых соединена с корпусом фильтра, а другая - с выведенной наружу и изолированной от корпуса клеммой. На фиг. 1 изображен предлагаемый фильтр в продольном разрезе. Фильтр содержит прикрепленный к двигателю цилиндрический корпус 1,...

Номер патента: 3323

Опубликовано: 30.06.2000

Авторы: Карташевич Анатолий Николаевич, Мажугин Евгений Иванович

МПК: B04C 5/12, B04C 5/00

Метки: трехпродуктовый, гидроциклон

Текст:

...насадок. Для более надежного разделения потока очищенной жидкости и масел входная часть сливной трубки для вывода очищенной жидкости прикрыта колпаком. Регулирование процесса выведения масел обеспечивается дросселем, установленным на трубопроводе отвода масел, сообщенном со сливной трубкой для вывода масел. Для автоматизации процесса вывода масел на сливной трубке для вывода масел установлен контакт, включенный в цепь управления...

Номер патента: 3231

Опубликовано: 30.03.2000

Авторы: Карташевич Анатолий Николаевич, Мажугин Евгений Иванович, Глаз Сергей Васильевич

МПК: C02F 1/00, B04C 11/00

Метки: трехпродуктовый, гидроциклон

Текст:

...1 коническую часть 4 с разгрузочным насадком 5, прикрепленным к ее меньшему основанию, и два коаксиальных отводных патрубка, наружный 6 и внутренний 7, закрепленных в крышке 2. Входной конец отводного внутреннего патрубка 7 выполнен расширяющимся книзу и внутри расширенной части установлен стакан 8 с перфорированными стенками, внутри которого с возможностью осевого перемещения расположен запорный поплавок 9, плотность которого выбрана такой,...
