Распылитель

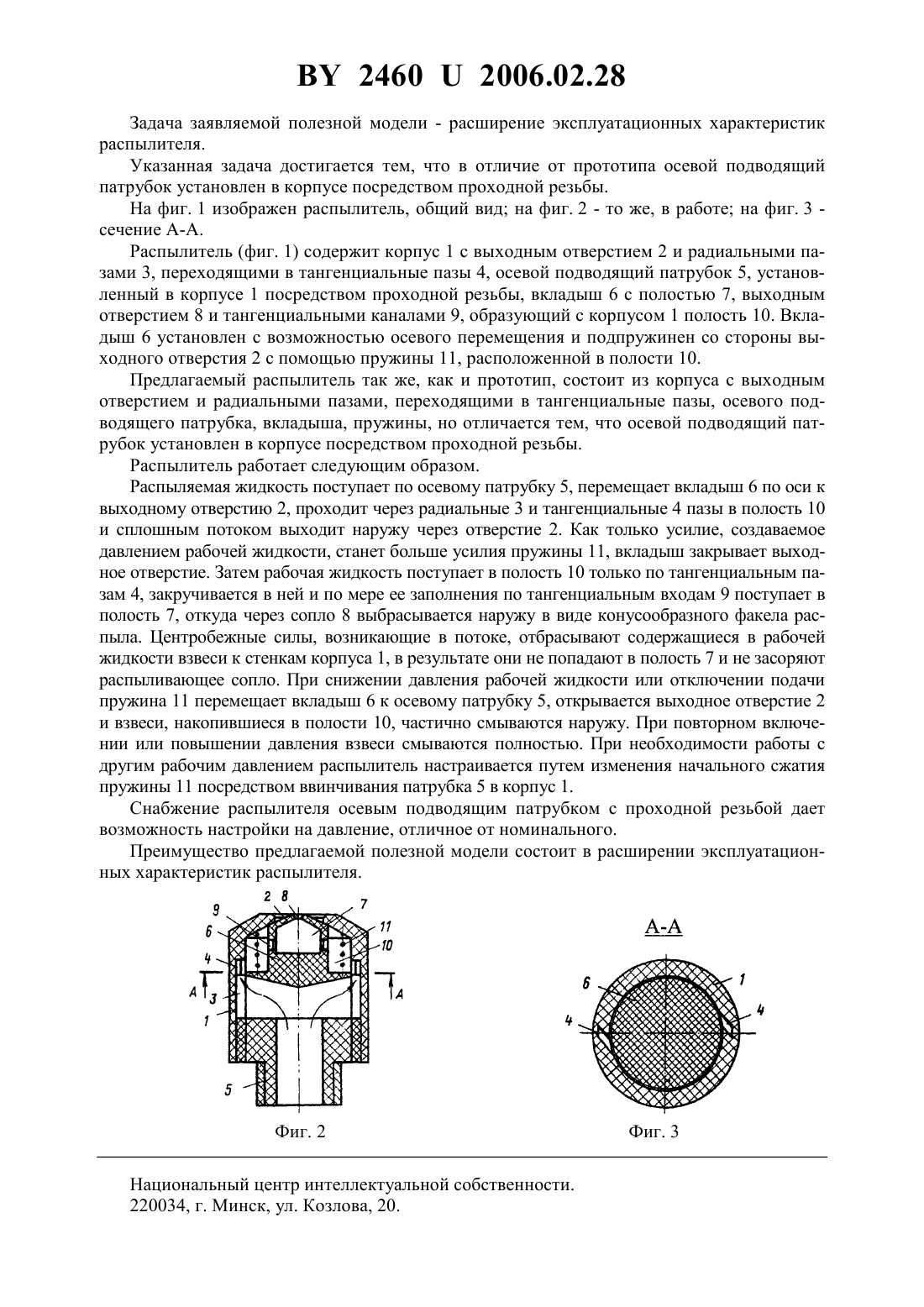

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Распылитель, включающий корпус с выходным отверстием и радиальными пазами,переходящими в тангенциальные пазы, осевой подводящий патрубок, вкладыш и пружину, отличающийся тем, что осевой подводящий патрубок установлен в корпусе посредством проходной резьбы. Фиг. 1 Полезная модель относится к технике распыливания жидкостей, например, для создания мелкодисперсного распыла при орошении сельскохозяйственных культур. Известен распылитель 1, который состоит из корпуса с выходным отверстием и радиальными пазами, переходящими в тангенциальные пазы, осевого подводящего патрубка, вкладыша, пружины. Недостатком этого распылителя является невозможность настройки на давление, отличное от номинального. 24602006.02.28 Задача заявляемой полезной модели - расширение эксплуатационных характеристик распылителя. Указанная задача достигается тем, что в отличие от прототипа осевой подводящий патрубок установлен в корпусе посредством проходной резьбы. На фиг. 1 изображен распылитель, общий вид на фиг. 2 - то же, в работе на фиг. 3 сечение А-А. Распылитель (фиг. 1) содержит корпус 1 с выходным отверстием 2 и радиальными пазами 3, переходящими в тангенциальные пазы 4, осевой подводящий патрубок 5, установленный в корпусе 1 посредством проходной резьбы, вкладыш 6 с полостью 7, выходным отверстием 8 и тангенциальными каналами 9, образующий с корпусом 1 полость 10. Вкладыш 6 установлен с возможностью осевого перемещения и подпружинен со стороны выходного отверстия 2 с помощью пружины 11, расположенной в полости 10. Предлагаемый распылитель так же, как и прототип, состоит из корпуса с выходным отверстием и радиальными пазами, переходящими в тангенциальные пазы, осевого подводящего патрубка, вкладыша, пружины, но отличается тем, что осевой подводящий патрубок установлен в корпусе посредством проходной резьбы. Распылитель работает следующим образом. Распыляемая жидкость поступает по осевому патрубку 5, перемещает вкладыш 6 по оси к выходному отверстию 2, проходит через радиальные 3 и тангенциальные 4 пазы в полость 10 и сплошным потоком выходит наружу через отверстие 2. Как только усилие, создаваемое давлением рабочей жидкости, станет больше усилия пружины 11, вкладыш закрывает выходное отверстие. Затем рабочая жидкость поступает в полость 10 только по тангенциальным пазам 4, закручивается в ней и по мере ее заполнения по тангенциальным входам 9 поступает в полость 7, откуда через сопло 8 выбрасывается наружу в виде конусообразного факела распыла. Центробежные силы, возникающие в потоке, отбрасывают содержащиеся в рабочей жидкости взвеси к стенкам корпуса 1, в результате они не попадают в полость 7 и не засоряют распыливающее сопло. При снижении давления рабочей жидкости или отключении подачи пружина 11 перемещает вкладыш 6 к осевому патрубку 5, открывается выходное отверстие 2 и взвеси, накопившиеся в полости 10, частично смываются наружу. При повторном включении или повышении давления взвеси смываются полностью. При необходимости работы с другим рабочим давлением распылитель настраивается путем изменения начального сжатия пружины 11 посредством ввинчивания патрубка 5 в корпус 1. Снабжение распылителя осевым подводящим патрубком с проходной резьбой дает возможность настройки на давление, отличное от номинального. Преимущество предлагаемой полезной модели состоит в расширении эксплуатационных характеристик распылителя. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
