Устройство для выделения семян

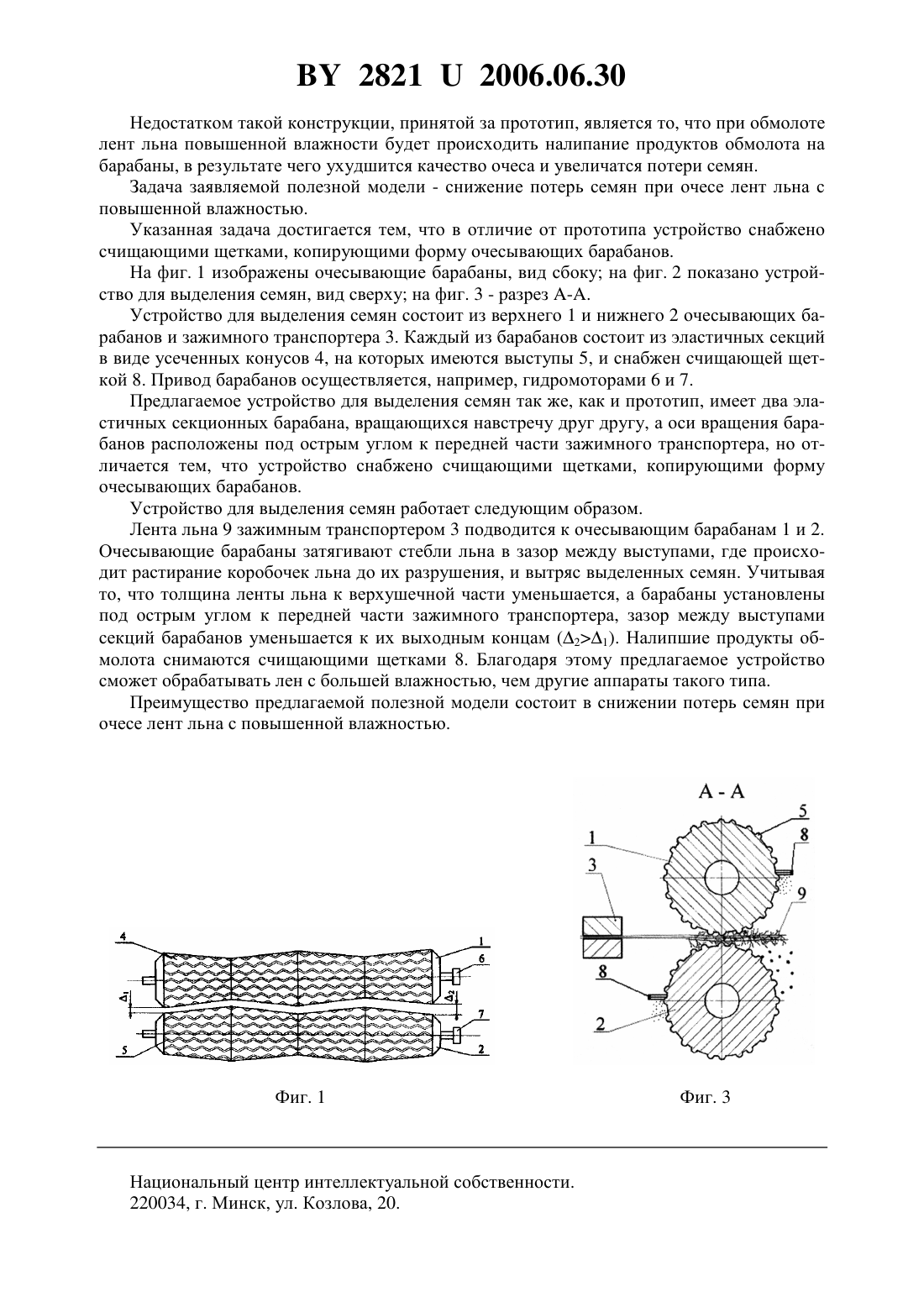

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЫДЕЛЕНИЯ СЕМЯН(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Автор Райлян Геннадий Антонович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Устройство для выделения семян, включающее два эластичных секционных барабана,вращающихся навстречу друг другу, зажимной транспортер, отличающееся тем, что устройство снабжено счищающими щетками, копирующими форму очесывающих барабанов.(56) 1. Патент на полезную модель РБ 1614, МПК 01 45/06, 2004. Фиг. 2 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна раздельным способом. Известно устройство для выделения семян из ленты льна 1, которое наиболее близко по техническому решению к предлагаемому устройству и принято в качестве прототипа. Оно состоит из двух эластичных секционных барабанов, расположенных друг над другом и под углом к направлению движения стеблей и вращающихся навстречу друг другу, зажимного транспортера. 28212006.06.30 Недостатком такой конструкции, принятой за прототип, является то, что при обмолоте лент льна повышенной влажности будет происходить налипание продуктов обмолота на барабаны, в результате чего ухудшится качество очеса и увеличатся потери семян. Задача заявляемой полезной модели - снижение потерь семян при очесе лент льна с повышенной влажностью. Указанная задача достигается тем, что в отличие от прототипа устройство снабжено счищающими щетками, копирующими форму очесывающих барабанов. На фиг. 1 изображены очесывающие барабаны, вид сбоку на фиг. 2 показано устройство для выделения семян, вид сверху на фиг. 3 - разрез -. Устройство для выделения семян состоит из верхнего 1 и нижнего 2 очесывающих барабанов и зажимного транспортера 3. Каждый из барабанов состоит из эластичных секций в виде усеченных конусов 4, на которых имеются выступы 5, и снабжен счищающей щеткой 8. Привод барабанов осуществляется, например, гидромоторами 6 и 7. Предлагаемое устройство для выделения семян так же, как и прототип, имеет два эластичных секционных барабана, вращающихся навстречу друг другу, а оси вращения барабанов расположены под острым углом к передней части зажимного транспортера, но отличается тем, что устройство снабжено счищающими щетками, копирующими форму очесывающих барабанов. Устройство для выделения семян работает следующим образом. Лента льна 9 зажимным транспортером 3 подводится к очесывающим барабанам 1 и 2. Очесывающие барабаны затягивают стебли льна в зазор между выступами, где происходит растирание коробочек льна до их разрушения, и вытряс выделенных семян. Учитывая то, что толщина ленты льна к верхушечной части уменьшается, а барабаны установлены под острым углом к передней части зажимного транспортера, зазор между выступами секций барабанов уменьшается к их выходным концам (21). Налипшие продукты обмолота снимаются счищающими щетками 8. Благодаря этому предлагаемое устройство сможет обрабатывать лен с большей влажностью, чем другие аппараты такого типа. Преимущество предлагаемой полезной модели состоит в снижении потерь семян при очесе лент льна с повышенной влажностью. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
