Устройство для обмолота льна

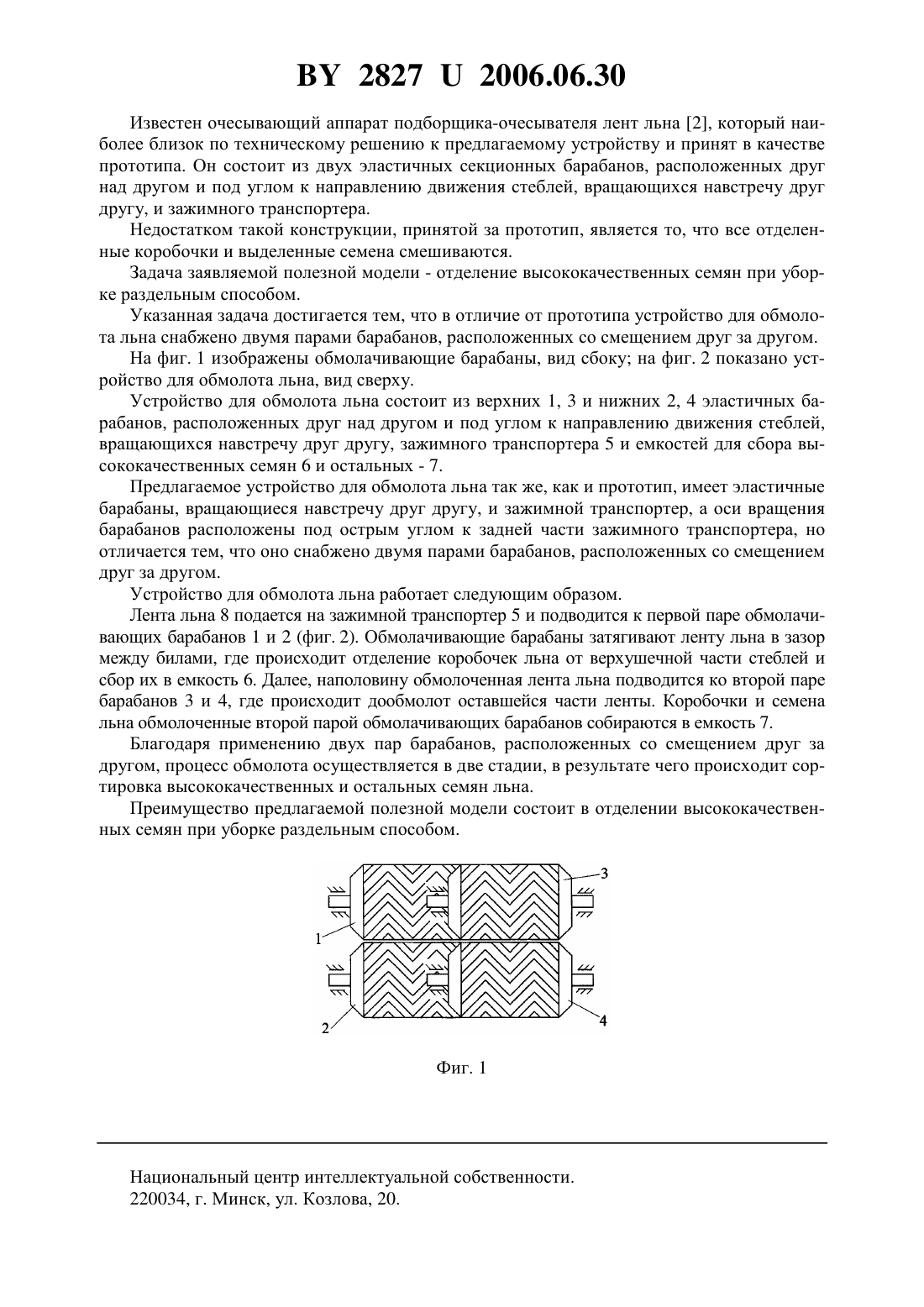

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБМОЛОТА ЛЬНА(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Автор Райлян Геннадий Антонович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Устройство для обмолота льна, включающее эластичные барабаны, вращающиеся навстречу друг другу, и зажимной транспортер, отличающееся тем, что оно снабжено двумя парами барабанов, расположенных со смещением друг за другом.(56) 1. Льноподборщик-молотилка ЛМН-1. Устройство, применение, уход. - . Колос, 1965. 2. Патент на полезную модель РБ 877, МПК 01 45/06, 2003. Фиг. 2 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна. Известно молотильное устройство для выделения семян из ленты льна, которое состоит из четырех расположенных друг над другом и вращающихся навстречу друг другу пар вальцов и встряхивателя, установленного за вальцами 1. Недостатком такой конструкции является то, что коробочки льна разрушаются их сжатием жесткими вальцами при больших контактных напряжениях, что вызывает повреждение семян льна в зоне очеса. 28272006.06.30 Известен очесывающий аппарат подборщика-очесывателя лент льна 2, который наиболее близок по техническому решению к предлагаемому устройству и принят в качестве прототипа. Он состоит из двух эластичных секционных барабанов, расположенных друг над другом и под углом к направлению движения стеблей, вращающихся навстречу друг другу, и зажимного транспортера. Недостатком такой конструкции, принятой за прототип, является то, что все отделенные коробочки и выделенные семена смешиваются. Задача заявляемой полезной модели - отделение высококачественных семян при уборке раздельным способом. Указанная задача достигается тем, что в отличие от прототипа устройство для обмолота льна снабжено двумя парами барабанов, расположенных со смещением друг за другом. На фиг. 1 изображены обмолачивающие барабаны, вид сбоку на фиг. 2 показано устройство для обмолота льна, вид сверху. Устройство для обмолота льна состоит из верхних 1, 3 и нижних 2, 4 эластичных барабанов, расположенных друг над другом и под углом к направлению движения стеблей,вращающихся навстречу друг другу, зажимного транспортера 5 и емкостей для сбора высококачественных семян 6 и остальных - 7. Предлагаемое устройство для обмолота льна так же, как и прототип, имеет эластичные барабаны, вращающиеся навстречу друг другу, и зажимной транспортер, а оси вращения барабанов расположены под острым углом к задней части зажимного транспортера, но отличается тем, что оно снабжено двумя парами барабанов, расположенных со смещением друг за другом. Устройство для обмолота льна работает следующим образом. Лента льна 8 подается на зажимной транспортер 5 и подводится к первой паре обмолачивающих барабанов 1 и 2 (фиг. 2). Обмолачивающие барабаны затягивают ленту льна в зазор между билами, где происходит отделение коробочек льна от верхушечной части стеблей и сбор их в емкость 6. Далее, наполовину обмолоченная лента льна подводится ко второй паре барабанов 3 и 4, где происходит дообмолот оставшейся части ленты. Коробочки и семена льна обмолоченные второй парой обмолачивающих барабанов собираются в емкость 7. Благодаря применению двух пар барабанов, расположенных со смещением друг за другом, процесс обмолота осуществляется в две стадии, в результате чего происходит сортировка высококачественных и остальных семян льна. Преимущество предлагаемой полезной модели состоит в отделении высококачественных семян при уборке раздельным способом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
