Рабочий орган каналоочистителя

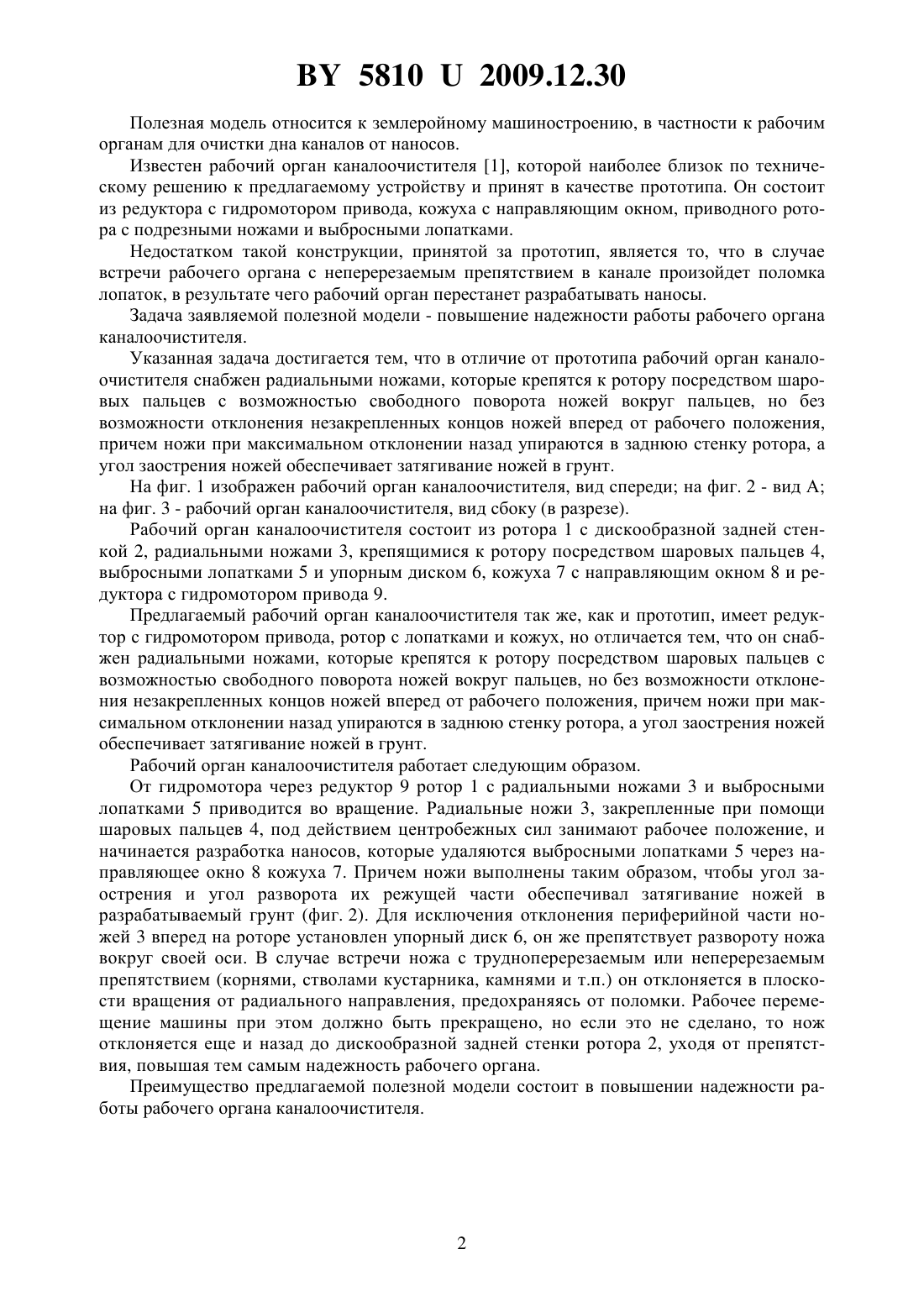

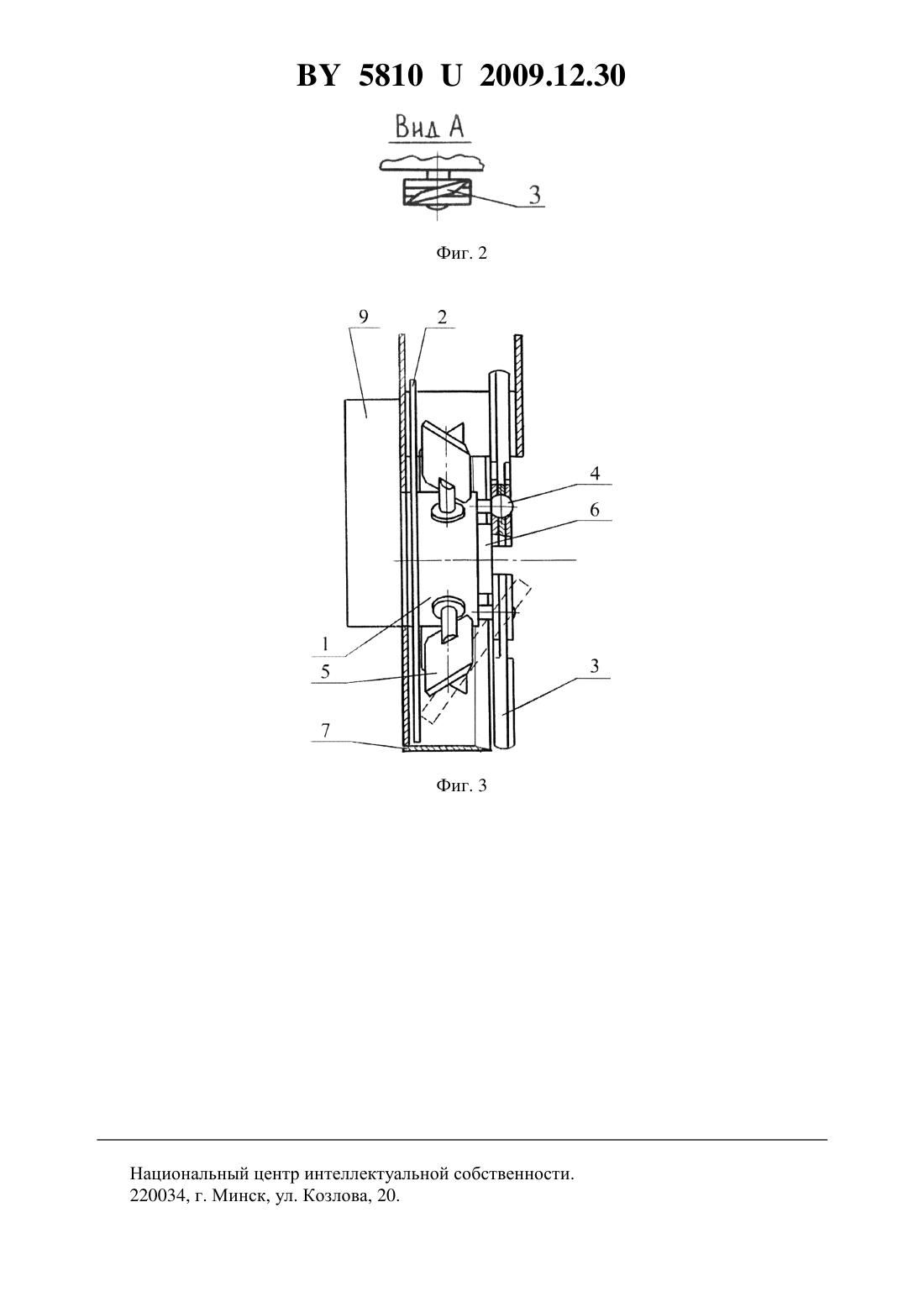

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Райлян Геннадий Антонович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Рабочий орган каналоочистителя, включающий редуктор с гидромотором привода, ротор с лопатками и кожух, отличающийся тем, что снабжен радиальными ножами, которые крепятся к ротору посредством шаровых пальцев с возможностью свободного поворота ножей вокруг пальцев, но без возможности отклонения незакрепленных концов ножей вперед от рабочего положения, причем ножи при максимальном отклонении назад упираются в заднюю стенку ротора, а угол заострения ножей обеспечивает затягивание ножей в грунт. 58102009.12.30 Полезная модель относится к землеройному машиностроению, в частности к рабочим органам для очистки дна каналов от наносов. Известен рабочий орган каналоочистителя 1, которой наиболее близок по техническому решению к предлагаемому устройству и принят в качестве прототипа. Он состоит из редуктора с гидромотором привода, кожуха с направляющим окном, приводного ротора с подрезными ножами и выбросными лопатками. Недостатком такой конструкции, принятой за прототип, является то, что в случае встречи рабочего органа с неперерезаемым препятствием в канале произойдет поломка лопаток, в результате чего рабочий орган перестанет разрабатывать наносы. Задача заявляемой полезной модели - повышение надежности работы рабочего органа каналоочистителя. Указанная задача достигается тем, что в отличие от прототипа рабочий орган каналоочистителя снабжен радиальными ножами, которые крепятся к ротору посредством шаровых пальцев с возможностью свободного поворота ножей вокруг пальцев, но без возможности отклонения незакрепленных концов ножей вперед от рабочего положения,причем ножи при максимальном отклонении назад упираются в заднюю стенку ротора, а угол заострения ножей обеспечивает затягивание ножей в грунт. На фиг. 1 изображен рабочий орган каналоочистителя, вид спереди на фиг. 2 - вид А на фиг. 3 - рабочий орган каналоочистителя, вид сбоку (в разрезе). Рабочий орган каналоочистителя состоит из ротора 1 с дискообразной задней стенкой 2, радиальными ножами 3, крепящимися к ротору посредством шаровых пальцев 4,выбросными лопатками 5 и упорным диском 6, кожуха 7 с направляющим окном 8 и редуктора с гидромотором привода 9. Предлагаемый рабочий орган каналоочистителя так же, как и прототип, имеет редуктор с гидромотором привода, ротор с лопатками и кожух, но отличается тем, что он снабжен радиальными ножами, которые крепятся к ротору посредством шаровых пальцев с возможностью свободного поворота ножей вокруг пальцев, но без возможности отклонения незакрепленных концов ножей вперед от рабочего положения, причем ножи при максимальном отклонении назад упираются в заднюю стенку ротора, а угол заострения ножей обеспечивает затягивание ножей в грунт. Рабочий орган каналоочистителя работает следующим образом. От гидромотора через редуктор 9 ротор 1 с радиальными ножами 3 и выбросными лопатками 5 приводится во вращение. Радиальные ножи 3, закрепленные при помощи шаровых пальцев 4, под действием центробежных сил занимают рабочее положение, и начинается разработка наносов, которые удаляются выбросными лопатками 5 через направляющее окно 8 кожуха 7. Причем ножи выполнены таким образом, чтобы угол заострения и угол разворота их режущей части обеспечивал затягивание ножей в разрабатываемый грунт (фиг. 2). Для исключения отклонения периферийной части ножей 3 вперед на роторе установлен упорный диск 6, он же препятствует развороту ножа вокруг своей оси. В случае встречи ножа с трудноперерезаемым или неперерезаемым препятствием (корнями, стволами кустарника, камнями и т.п.) он отклоняется в плоскости вращения от радиального направления, предохраняясь от поломки. Рабочее перемещение машины при этом должно быть прекращено, но если это не сделано, то нож отклоняется еще и назад до дискообразной задней стенки ротора 2, уходя от препятствия, повышая тем самым надежность рабочего органа. Преимущество предлагаемой полезной модели состоит в повышении надежности работы рабочего органа каналоочистителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
