Устройство для очеса лент льна

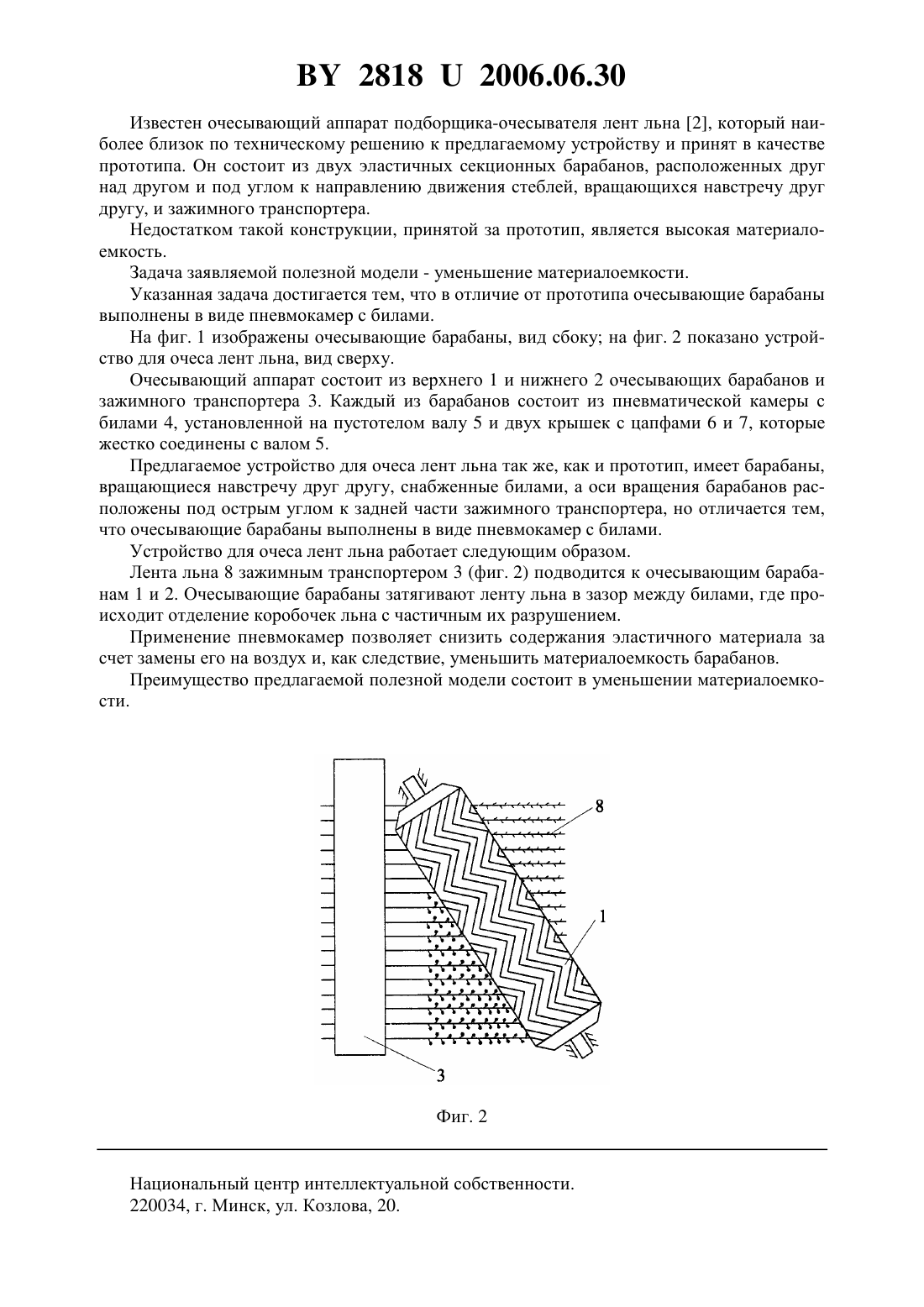

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧЕСА ЛЕНТ ЛЬНА(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Автор Райлян Геннадий Антонович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Устройство для очеса лент льна, включающее барабаны, вращающиеся навстречу друг другу, снабженные билами, отличающееся тем, что очесывающие барабаны выполнены в виде пневмокамер с билами.(56) 1. Льноподборщик-молотилка ЛМН-1. Устройство, применение, уход. - . Колос,1965. 2. Патент на полезную модель РБ 877, МПК 01 45/06, 2003. Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна. Известно молотильное устройство для выделения семян из ленты льна, которое состоит из четырех расположенных друг над другом и вращающихся навстречу друг другу пар вальцов и встряхивателя, установленного за вальцами 1. Недостатком такой конструкции является то, что коробочки льна разрушаются их сжатием жесткими вальцами при больших контактных напряжениях, что вызывает повреждение семян льна в зоне очеса. 28182006.06.30 Известен очесывающий аппарат подборщика-очесывателя лент льна 2, который наиболее близок по техническому решению к предлагаемому устройству и принят в качестве прототипа. Он состоит из двух эластичных секционных барабанов, расположенных друг над другом и под углом к направлению движения стеблей, вращающихся навстречу друг другу, и зажимного транспортера. Недостатком такой конструкции, принятой за прототип, является высокая материалоемкость. Задача заявляемой полезной модели - уменьшение материалоемкости. Указанная задача достигается тем, что в отличие от прототипа очесывающие барабаны выполнены в виде пневмокамер с билами. На фиг. 1 изображены очесывающие барабаны, вид сбоку на фиг. 2 показано устройство для очеса лент льна, вид сверху. Очесывающий аппарат состоит из верхнего 1 и нижнего 2 очесывающих барабанов и зажимного транспортера 3. Каждый из барабанов состоит из пневматической камеры с билами 4, установленной на пустотелом валу 5 и двух крышек с цапфами 6 и 7, которые жестко соединены с валом 5. Предлагаемое устройство для очеса лент льна так же, как и прототип, имеет барабаны,вращающиеся навстречу друг другу, снабженные билами, а оси вращения барабанов расположены под острым углом к задней части зажимного транспортера, но отличается тем,что очесывающие барабаны выполнены в виде пневмокамер с билами. Устройство для очеса лент льна работает следующим образом. Лента льна 8 зажимным транспортером 3 (фиг. 2) подводится к очесывающим барабанам 1 и 2. Очесывающие барабаны затягивают ленту льна в зазор между билами, где происходит отделение коробочек льна с частичным их разрушением. Применение пневмокамер позволяет снизить содержания эластичного материала за счет замены его на воздух и, как следствие, уменьшить материалоемкость барабанов. Преимущество предлагаемой полезной модели состоит в уменьшении материалоемкости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
