Очесывающий аппарат

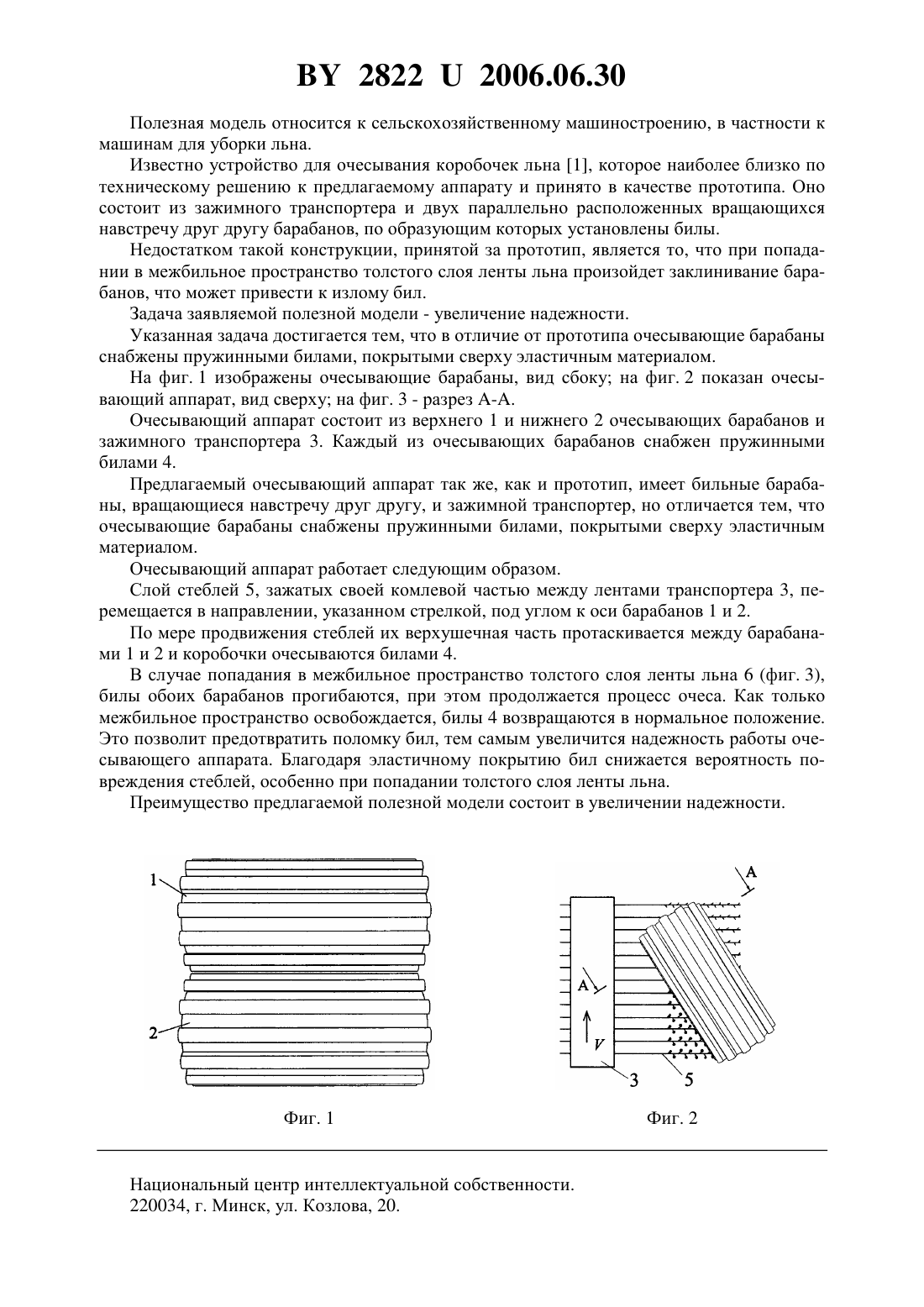

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Автор Райлян Геннадий Антонович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Очесывающий аппарат, включающий бильные барабаны, вращающиеся навстречу друг другу, и зажимной транспортер, отличающийся тем, что очесывающие барабаны снабжены пружинными билами, покрытыми сверху эластичным материалом. 28222006.06.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна. Известно устройство для очесывания коробочек льна 1, которое наиболее близко по техническому решению к предлагаемому аппарату и принято в качестве прототипа. Оно состоит из зажимного транспортера и двух параллельно расположенных вращающихся навстречу друг другу барабанов, по образующим которых установлены билы. Недостатком такой конструкции, принятой за прототип, является то, что при попадании в межбильное пространство толстого слоя ленты льна произойдет заклинивание барабанов, что может привести к излому бил. Задача заявляемой полезной модели - увеличение надежности. Указанная задача достигается тем, что в отличие от прототипа очесывающие барабаны снабжены пружинными билами, покрытыми сверху эластичным материалом. На фиг. 1 изображены очесывающие барабаны, вид сбоку на фиг. 2 показан очесывающий аппарат, вид сверху на фиг. 3 - разрез -. Очесывающий аппарат состоит из верхнего 1 и нижнего 2 очесывающих барабанов и зажимного транспортера 3. Каждый из очесывающих барабанов снабжен пружинными билами 4. Предлагаемый очесывающий аппарат так же, как и прототип, имеет бильные барабаны, вращающиеся навстречу друг другу, и зажимной транспортер, но отличается тем, что очесывающие барабаны снабжены пружинными билами, покрытыми сверху эластичным материалом. Очесывающий аппарат работает следующим образом. Слой стеблей 5, зажатых своей комлевой частью между лентами транспортера 3, перемещается в направлении, указанном стрелкой, под углом к оси барабанов 1 и 2. По мере продвижения стеблей их верхушечная часть протаскивается между барабанами 1 и 2 и коробочки очесываются билами 4. В случае попадания в межбильное пространство толстого слоя ленты льна 6 (фиг. 3),билы обоих барабанов прогибаются, при этом продолжается процесс очеса. Как только межбильное пространство освобождается, билы 4 возвращаются в нормальное положение. Это позволит предотвратить поломку бил, тем самым увеличится надежность работы очесывающего аппарата. Благодаря эластичному покрытию бил снижается вероятность повреждения стеблей, особенно при попадании толстого слоя ленты льна. Преимущество предлагаемой полезной модели состоит в увеличении надежности. Фиг. 1 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
