Поливной трубопровод

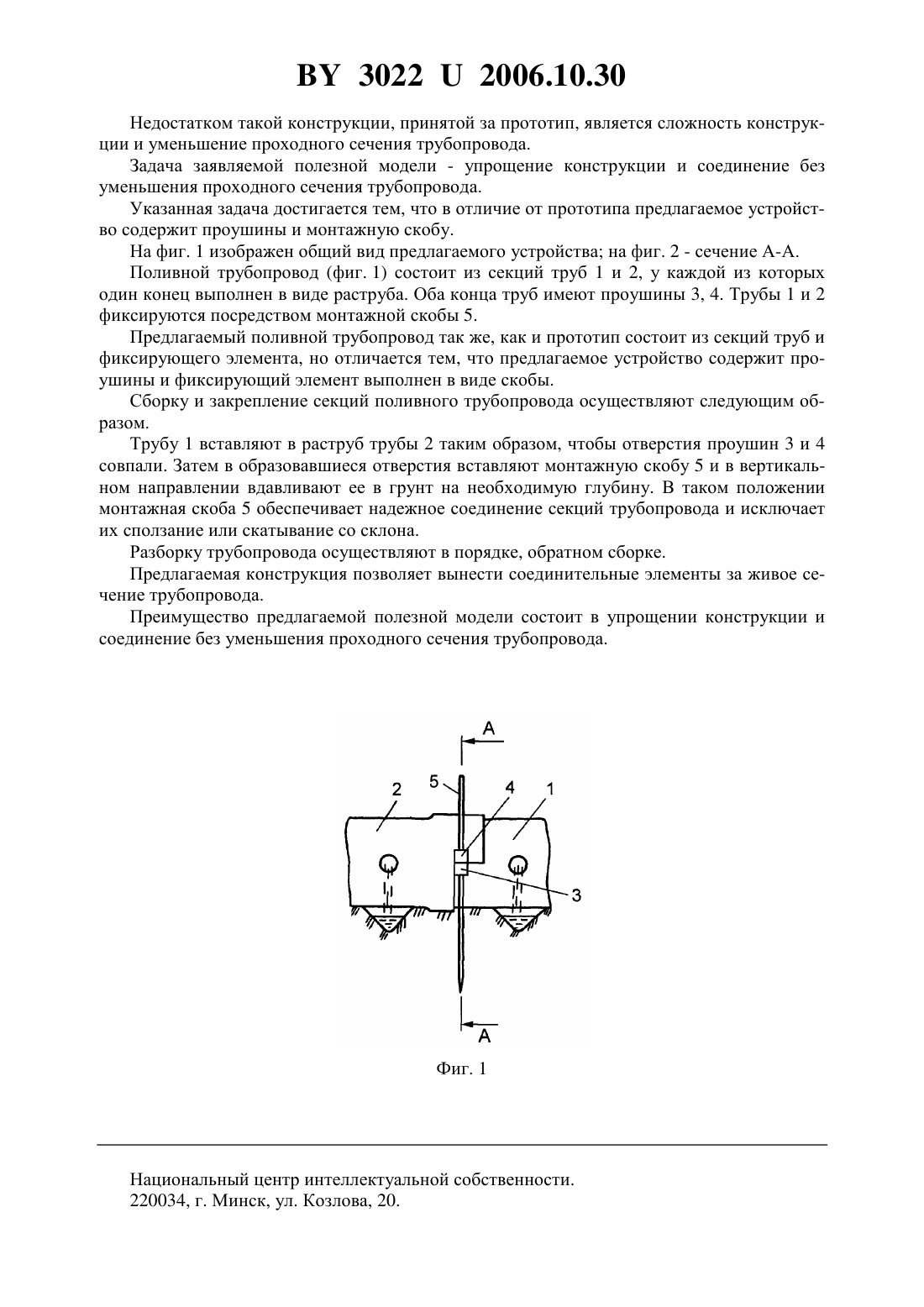

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Поливной трубопровод, включающий секции труб и фиксирующий элемент, отличающийся тем, что предлагаемое устройство содержит проушины, а фиксирующий элемент выполнен в виде скобы. Полезная модель относится к сельскому хозяйству и может быть использована для поверхностного полива из трубопроводов на склоновых землях. Известен поливной трубопровод 1, который наиболее близок по техническому решению к предлагаемому устройству и принятый в качестве прототипа, включающий секции труб, соединительную втулку и фиксирующий стержень. 30222006.10.30 Недостатком такой конструкции, принятой за прототип, является сложность конструкции и уменьшение проходного сечения трубопровода. Задача заявляемой полезной модели - упрощение конструкции и соединение без уменьшения проходного сечения трубопровода. Указанная задача достигается тем, что в отличие от прототипа предлагаемое устройство содержит проушины и монтажную скобу. На фиг. 1 изображен общий вид предлагаемого устройства на фиг. 2 - сечение А-А. Поливной трубопровод (фиг. 1) состоит из секций труб 1 и 2, у каждой из которых один конец выполнен в виде раструба. Оба конца труб имеют проушины 3, 4. Трубы 1 и 2 фиксируются посредством монтажной скобы 5. Предлагаемый поливной трубопровод так же, как и прототип состоит из секций труб и фиксирующего элемента, но отличается тем, что предлагаемое устройство содержит проушины и фиксирующий элемент выполнен в виде скобы. Сборку и закрепление секций поливного трубопровода осуществляют следующим образом. Трубу 1 вставляют в раструб трубы 2 таким образом, чтобы отверстия проушин 3 и 4 совпали. Затем в образовавшиеся отверстия вставляют монтажную скобу 5 и в вертикальном направлении вдавливают ее в грунт на необходимую глубину. В таком положении монтажная скоба 5 обеспечивает надежное соединение секций трубопровода и исключает их сползание или скатывание со склона. Разборку трубопровода осуществляют в порядке, обратном сборке. Предлагаемая конструкция позволяет вынести соединительные элементы за живое сечение трубопровода. Преимущество предлагаемой полезной модели состоит в упрощении конструкции и соединение без уменьшения проходного сечения трубопровода. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
