Обмолачивающий аппарат подборщика-молотилки

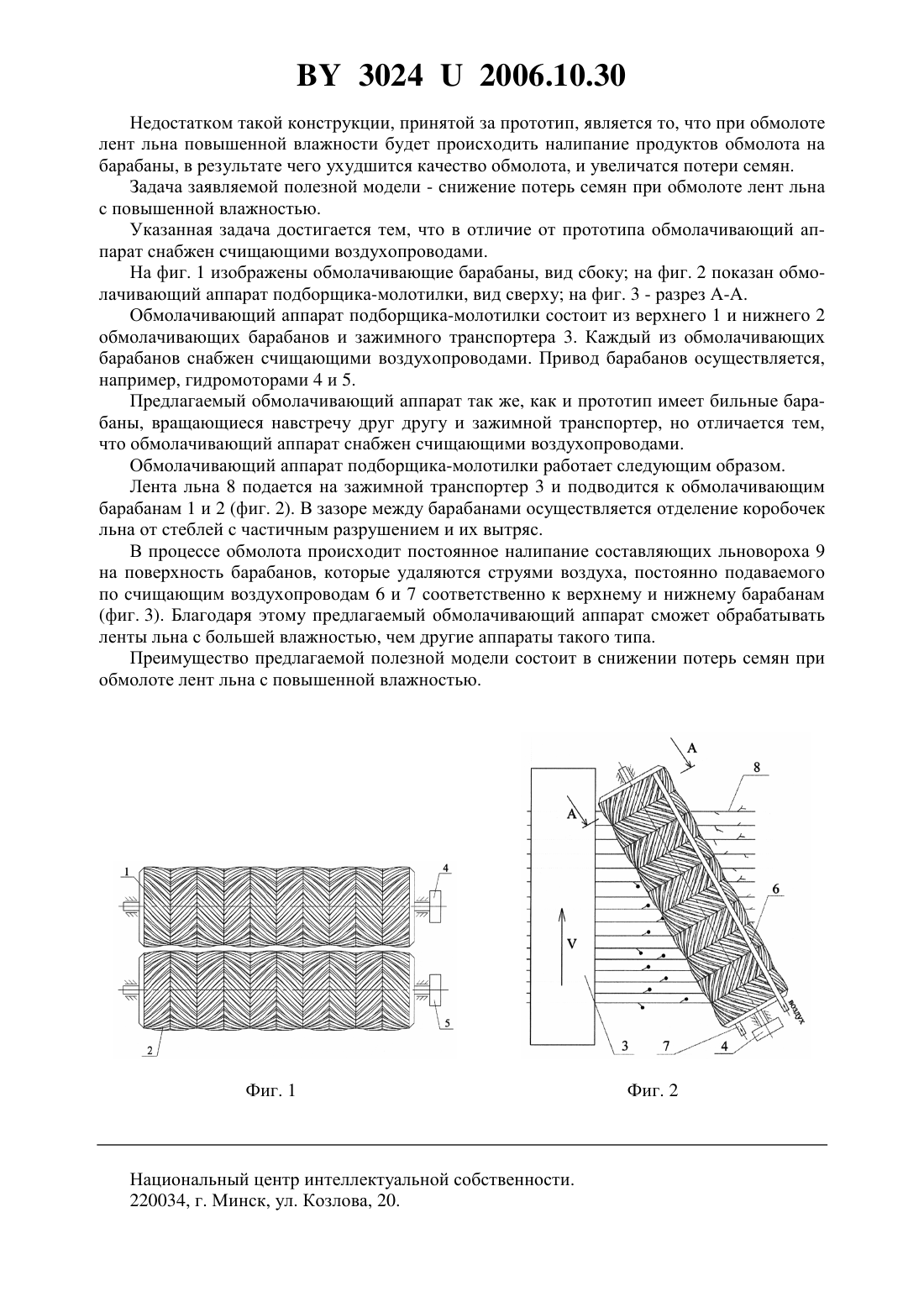

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Автор Райлян Геннадий Антонович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Обмолачивающий аппарат подборщика-молотилки, включающий бильные барабаны,вращающиеся навстречу друг другу, и зажимной транспортер, отличающийся тем, что он снабжен счищающими воздухопроводами.(56) 1. Патент на полезную модель РБ 877, МПК 01 45/06, 2003. Фиг. 3 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна. Известен очесывающий аппарат подборщика-очесывателя лент льна 1, который наиболее близок по техническому решению к предлагаемому устройству и принятый в качестве прототипа. Он состоит из двух эластичных секционных барабанов, расположенных друг над другом и под углом к направлению движения стеблей, вращающихся навстречу друг другу, и зажимного транспортера. 30242006.10.30 Недостатком такой конструкции, принятой за прототип, является то, что при обмолоте лент льна повышенной влажности будет происходить налипание продуктов обмолота на барабаны, в результате чего ухудшится качество обмолота, и увеличатся потери семян. Задача заявляемой полезной модели - снижение потерь семян при обмолоте лент льна с повышенной влажностью. Указанная задача достигается тем, что в отличие от прототипа обмолачивающий аппарат снабжен счищающими воздухопроводами. На фиг. 1 изображены обмолачивающие барабаны, вид сбоку на фиг. 2 показан обмолачивающий аппарат подборщика-молотилки, вид сверху на фиг. 3 - разрез А-А. Обмолачивающий аппарат подборщика-молотилки состоит из верхнего 1 и нижнего 2 обмолачивающих барабанов и зажимного транспортера 3. Каждый из обмолачивающих барабанов снабжен счищающими воздухопроводами. Привод барабанов осуществляется,например, гидромоторами 4 и 5. Предлагаемый обмолачивающий аппарат так же, как и прототип имеет бильные барабаны, вращающиеся навстречу друг другу и зажимной транспортер, но отличается тем,что обмолачивающий аппарат снабжен счищающими воздухопроводами. Обмолачивающий аппарат подборщика-молотилки работает следующим образом. Лента льна 8 подается на зажимной транспортер 3 и подводится к обмолачивающим барабанам 1 и 2 (фиг. 2). В зазоре между барабанами осуществляется отделение коробочек льна от стеблей с частичным разрушением и их вытряс. В процессе обмолота происходит постоянное налипание составляющих льновороха 9 на поверхность барабанов, которые удаляются струями воздуха, постоянно подаваемого по счищающим воздухопроводам 6 и 7 соответственно к верхнему и нижнему барабанам(фиг. 3). Благодаря этому предлагаемый обмолачивающий аппарат сможет обрабатывать ленты льна с большей влажностью, чем другие аппараты такого типа. Преимущество предлагаемой полезной модели состоит в снижении потерь семян при обмолоте лент льна с повышенной влажностью. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
