Дождевальная насадка

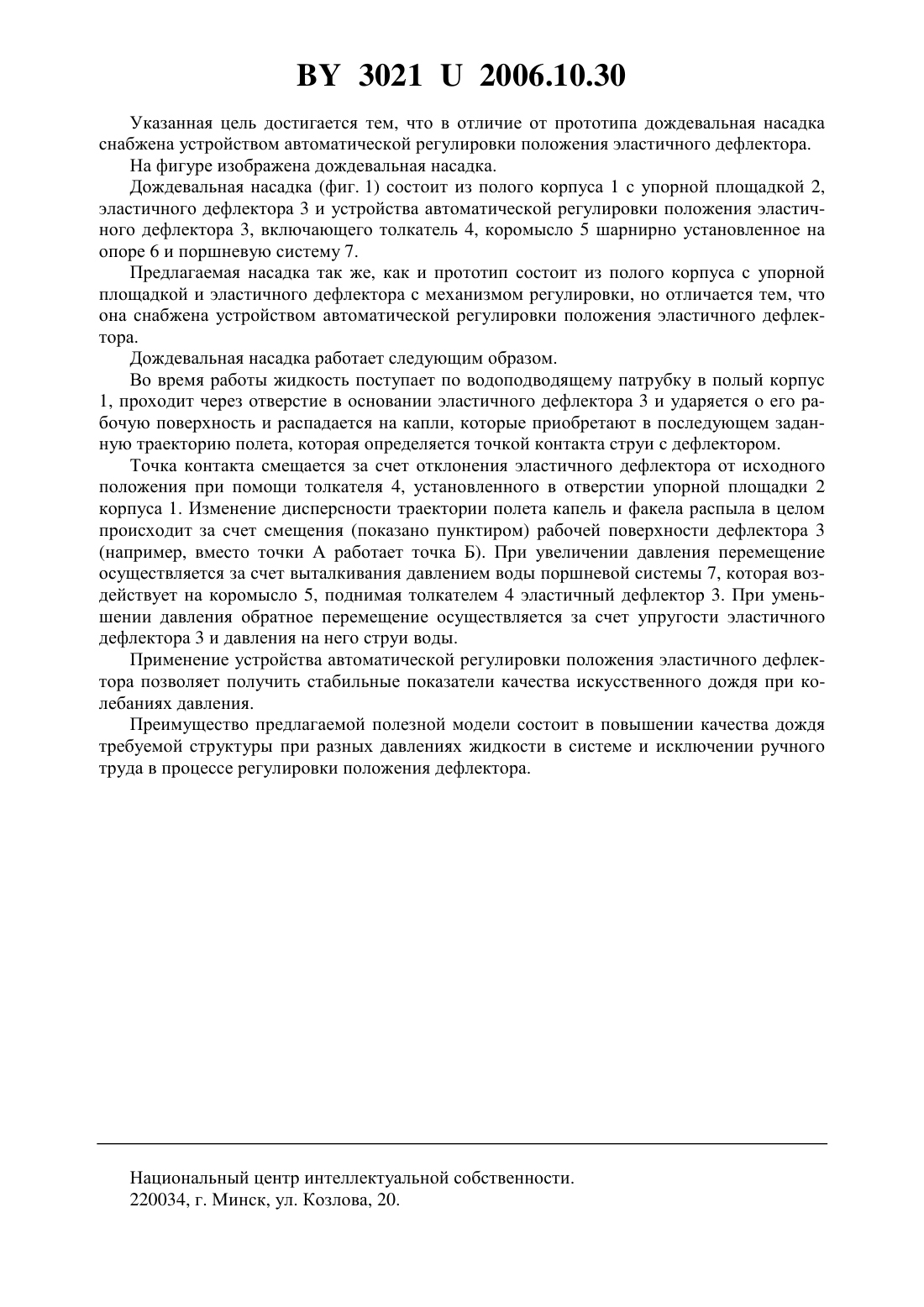

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Дождевальная насадка, включающая полый корпус с упорной площадкой и эластичный дефлектор с механизмом регулировки, отличающаяся тем, что она снабжена устройством автоматической регулировки положения эластичного дефлектора. Полезная модель относится к сельскому хозяйству, а именно к орошению дождеванием. Известна дождевальная насадка 1, которая состоит из полого корпуса с упорной площадкой, калибрующей шайбы на входе в корпус, калибрующей шайбы на выходе из корпуса, эластичного дефлектора с винтовым механизмом регулировки. Недостатком этой насадки является необходимость ручной регулировки положения эластичного дефлектора при изменении давления. Задача заявляемой полезной модели - повышение качества дождя требуемой структуры при разных давлениях жидкости в системе и исключение ручного труда в процессе регулировки положения дефлектора. 30212006.10.30 Указанная цель достигается тем, что в отличие от прототипа дождевальная насадка снабжена устройством автоматической регулировки положения эластичного дефлектора. На фигуре изображена дождевальная насадка. Дождевальная насадка (фиг. 1) состоит из полого корпуса 1 с упорной площадкой 2,эластичного дефлектора 3 и устройства автоматической регулировки положения эластичного дефлектора 3, включающего толкатель 4, коромысло 5 шарнирно установленное на опоре 6 и поршневую систему 7. Предлагаемая насадка так же, как и прототип состоит из полого корпуса с упорной площадкой и эластичного дефлектора с механизмом регулировки, но отличается тем, что она снабжена устройством автоматической регулировки положения эластичного дефлектора. Дождевальная насадка работает следующим образом. Во время работы жидкость поступает по водоподводящему патрубку в полый корпус 1, проходит через отверстие в основании эластичного дефлектора 3 и ударяется о его рабочую поверхность и распадается на капли, которые приобретают в последующем заданную траекторию полета, которая определяется точкой контакта струи с дефлектором. Точка контакта смещается за счет отклонения эластичного дефлектора от исходного положения при помощи толкателя 4, установленного в отверстии упорной площадки 2 корпуса 1. Изменение дисперсности траектории полета капель и факела распыла в целом происходит за счет смещения (показано пунктиром) рабочей поверхности дефлектора 3(например, вместо точки А работает точка Б). При увеличении давления перемещение осуществляется за счет выталкивания давлением воды поршневой системы 7, которая воздействует на коромысло 5, поднимая толкателем 4 эластичный дефлектор 3. При уменьшении давления обратное перемещение осуществляется за счет упругости эластичного дефлектора 3 и давления на него струи воды. Применение устройства автоматической регулировки положения эластичного дефлектора позволяет получить стабильные показатели качества искусственного дождя при колебаниях давления. Преимущество предлагаемой полезной модели состоит в повышении качества дождя требуемой структуры при разных давлениях жидкости в системе и исключении ручного труда в процессе регулировки положения дефлектора. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
