Устройство для выделения семян

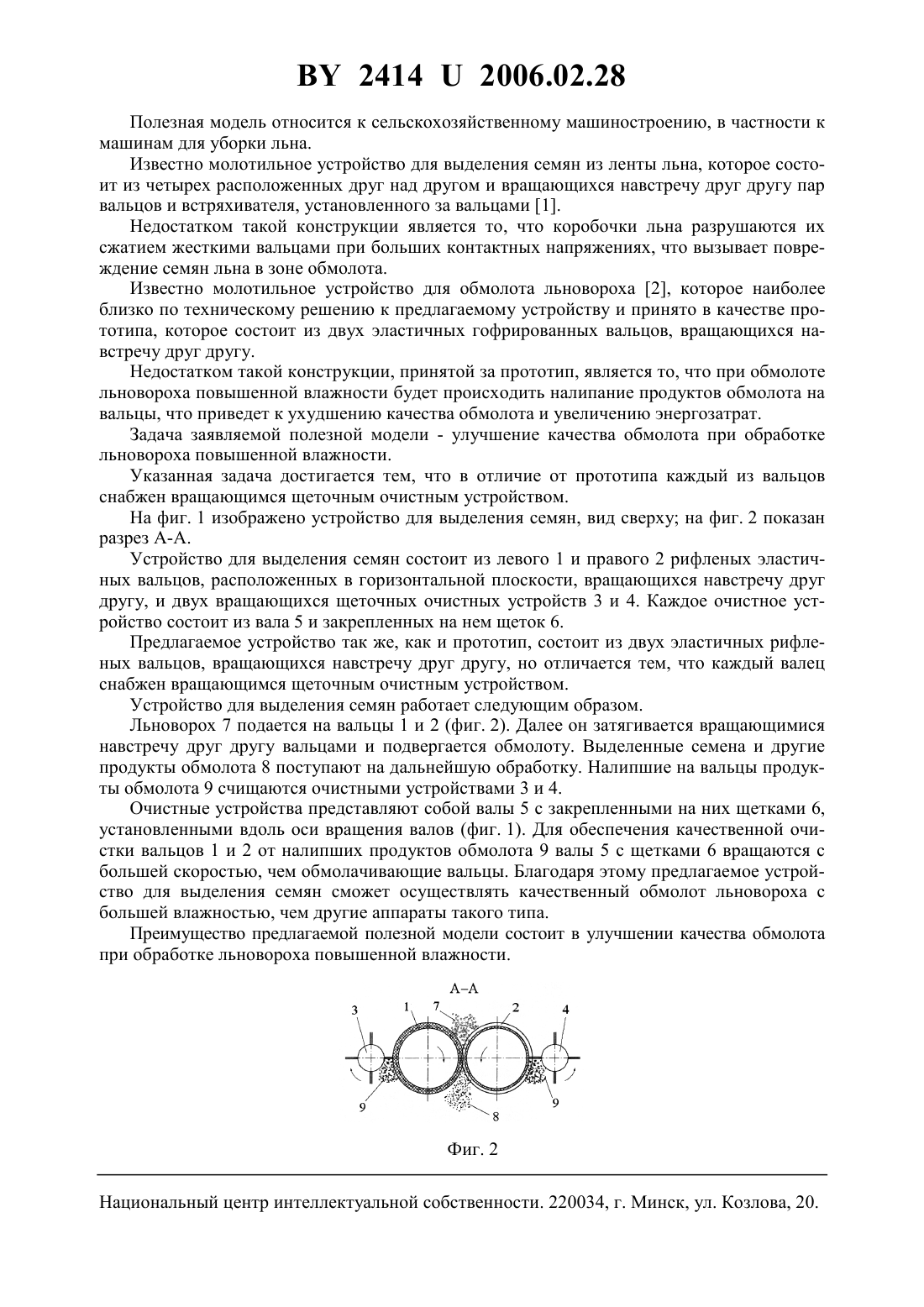

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЫДЕЛЕНИЯ СЕМЯН(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Автор Райлян Геннадий Антонович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Устройство для выделения семян, включающее два эластичных рифленых вальца,вращающихся навстречу друг другу, и два очистных устройства, отличающееся тем, что каждый валец снабжен вращающимся щеточным очистным устройством.(56) 1. Льноподборщик-молотилка ЛМН-1. Устройство, применение, уход. - М. Колос,1965. 2. Кругленя В.Е., Кудрявцев А.Н., Курзенков С.В. Выбор конструктивных параметров молотильного устройства вальцового типа / Материалы международной научно-практической конференции, посвященной 70-летию академика С.И. Назарова. Ч. 2. Горки, 1998. С. 18-23. 24142006.02.28 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна. Известно молотильное устройство для выделения семян из ленты льна, которое состоит из четырех расположенных друг над другом и вращающихся навстречу друг другу пар вальцов и встряхивателя, установленного за вальцами 1. Недостатком такой конструкции является то, что коробочки льна разрушаются их сжатием жесткими вальцами при больших контактных напряжениях, что вызывает повреждение семян льна в зоне обмолота. Известно молотильное устройство для обмолота льновороха 2, которое наиболее близко по техническому решению к предлагаемому устройству и принято в качестве прототипа, которое состоит из двух эластичных гофрированных вальцов, вращающихся навстречу друг другу. Недостатком такой конструкции, принятой за прототип, является то, что при обмолоте льновороха повышенной влажности будет происходить налипание продуктов обмолота на вальцы, что приведет к ухудшению качества обмолота и увеличению энергозатрат. Задача заявляемой полезной модели - улучшение качества обмолота при обработке льновороха повышенной влажности. Указанная задача достигается тем, что в отличие от прототипа каждый из вальцов снабжен вращающимся щеточным очистным устройством. На фиг. 1 изображено устройство для выделения семян, вид сверху на фиг. 2 показан разрез А-А. Устройство для выделения семян состоит из левого 1 и правого 2 рифленых эластичных вальцов, расположенных в горизонтальной плоскости, вращающихся навстречу друг другу, и двух вращающихся щеточных очистных устройств 3 и 4. Каждое очистное устройство состоит из вала 5 и закрепленных на нем щеток 6. Предлагаемое устройство так же, как и прототип, состоит из двух эластичных рифленых вальцов, вращающихся навстречу друг другу, но отличается тем, что каждый валец снабжен вращающимся щеточным очистным устройством. Устройство для выделения семян работает следующим образом. Льноворох 7 подается на вальцы 1 и 2 (фиг. 2). Далее он затягивается вращающимися навстречу друг другу вальцами и подвергается обмолоту. Выделенные семена и другие продукты обмолота 8 поступают на дальнейшую обработку. Налипшие на вальцы продукты обмолота 9 счищаются очистными устройствами 3 и 4. Очистные устройства представляют собой валы 5 с закрепленными на них щетками 6,установленными вдоль оси вращения валов (фиг. 1). Для обеспечения качественной очистки вальцов 1 и 2 от налипших продуктов обмолота 9 валы 5 с щетками 6 вращаются с большей скоростью, чем обмолачивающие вальцы. Благодаря этому предлагаемое устройство для выделения семян сможет осуществлять качественный обмолот льновороха с большей влажностью, чем другие аппараты такого типа. Преимущество предлагаемой полезной модели состоит в улучшении качества обмолота при обработке льновороха повышенной влажности. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
