Очесывающий аппарат

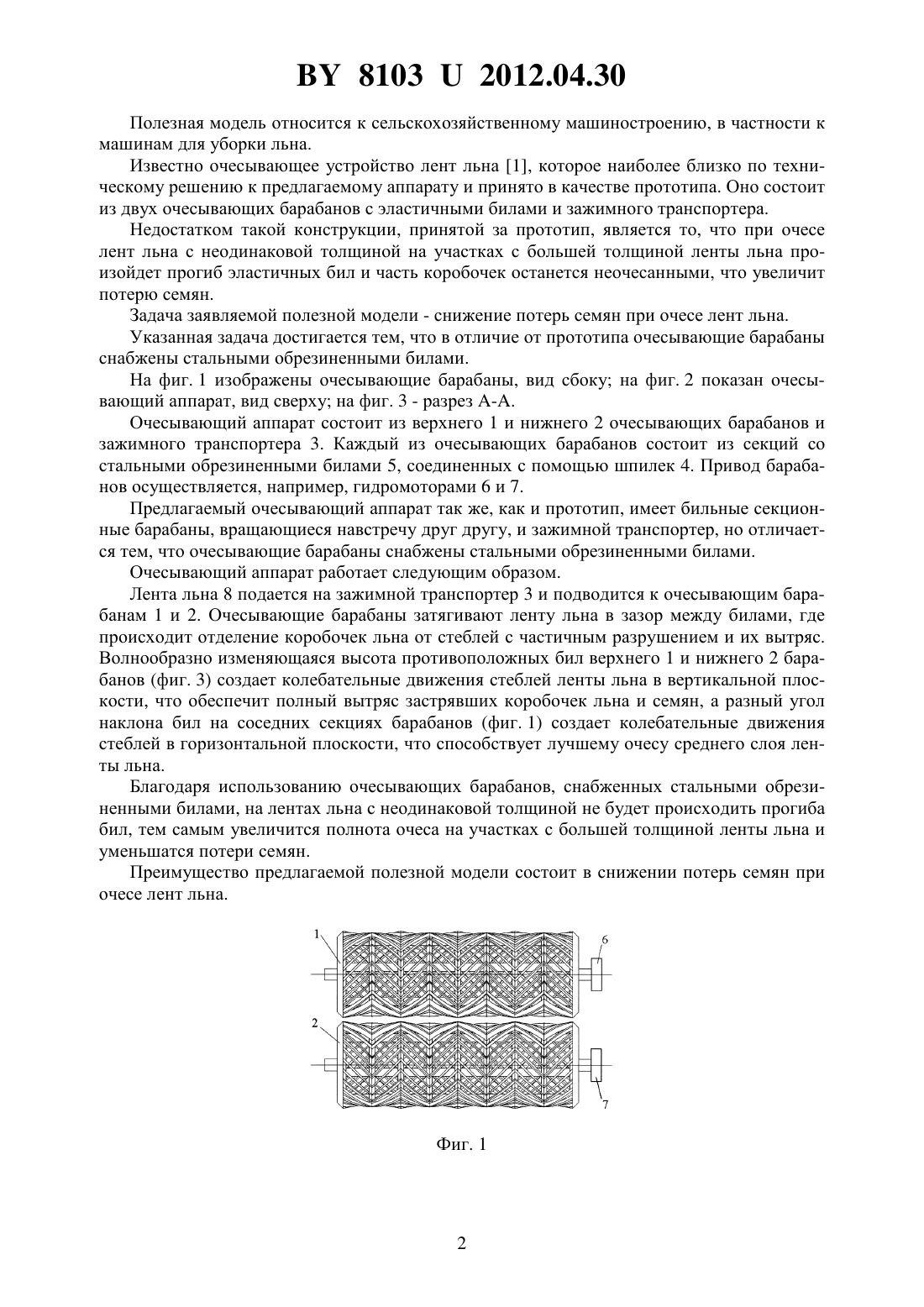

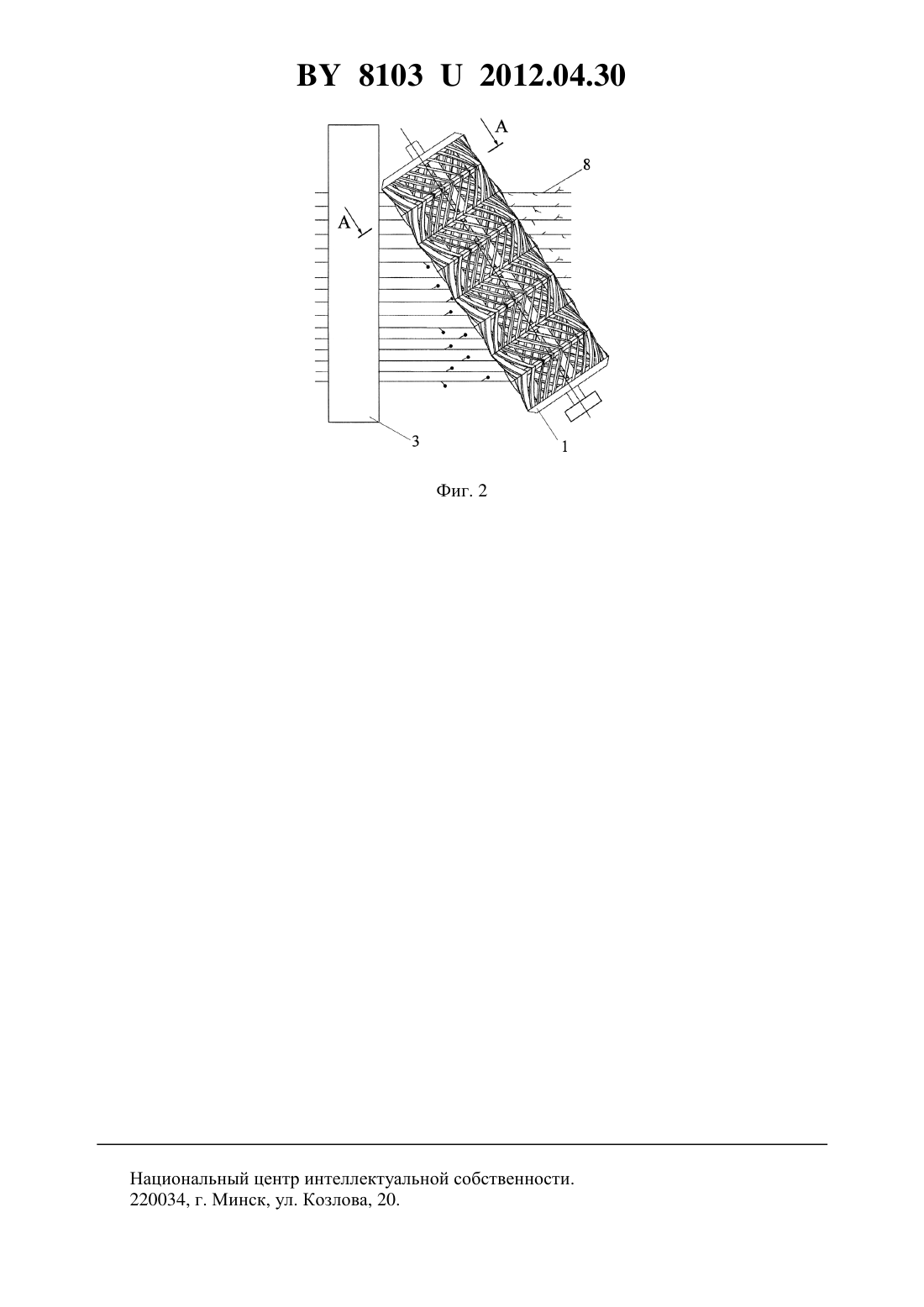

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Райлян Геннадий Антонович Подшиваленко Игорь Леонович Сапьяник Георгий Нестерович Котиков Петр Яковлевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Очесывающий аппарат, включающий бильные секционные барабаны, установленные с возможностью вращения навстречу друг другу, и зажимной транспортер, отличающийся тем, что очесывающие барабаны снабжены стальными обрезиненными билами.(56) 1. Патент на полезную модель Республики Беларусь 3207, МПК 01 45/06, 2006. 81032012.04.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна. Известно очесывающее устройство лент льна 1, которое наиболее близко по техническому решению к предлагаемому аппарату и принято в качестве прототипа. Оно состоит из двух очесывающих барабанов с эластичными билами и зажимного транспортера. Недостатком такой конструкции, принятой за прототип, является то, что при очесе лент льна с неодинаковой толщиной на участках с большей толщиной ленты льна произойдет прогиб эластичных бил и часть коробочек останется неочесанными, что увеличит потерю семян. Задача заявляемой полезной модели - снижение потерь семян при очесе лент льна. Указанная задача достигается тем, что в отличие от прототипа очесывающие барабаны снабжены стальными обрезиненными билами. На фиг. 1 изображены очесывающие барабаны, вид сбоку на фиг. 2 показан очесывающий аппарат, вид сверху на фиг. 3 - разрез -. Очесывающий аппарат состоит из верхнего 1 и нижнего 2 очесывающих барабанов и зажимного транспортера 3. Каждый из очесывающих барабанов состоит из секций со стальными обрезиненными билами 5, соединенных с помощью шпилек 4. Привод барабанов осуществляется, например, гидромоторами 6 и 7. Предлагаемый очесывающий аппарат так же, как и прототип, имеет бильные секционные барабаны, вращающиеся навстречу друг другу, и зажимной транспортер, но отличается тем, что очесывающие барабаны снабжены стальными обрезиненными билами. Очесывающий аппарат работает следующим образом. Лента льна 8 подается на зажимной транспортер 3 и подводится к очесывающим барабанам 1 и 2. Очесывающие барабаны затягивают ленту льна в зазор между билами, где происходит отделение коробочек льна от стеблей с частичным разрушением и их вытряс. Волнообразно изменяющаяся высота противоположных бил верхнего 1 и нижнего 2 барабанов (фиг. 3) создает колебательные движения стеблей ленты льна в вертикальной плоскости, что обеспечит полный вытряс застрявших коробочек льна и семян, а разный угол наклона бил на соседних секциях барабанов (фиг. 1) создает колебательные движения стеблей в горизонтальной плоскости, что способствует лучшему очесу среднего слоя ленты льна. Благодаря использованию очесывающих барабанов, снабженных стальными обрезиненными билами, на лентах льна с неодинаковой толщиной не будет происходить прогиба бил, тем самым увеличится полнота очеса на участках с большей толщиной ленты льна и уменьшатся потери семян. Преимущество предлагаемой полезной модели состоит в снижении потерь семян при очесе лент льна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
