Устройство для обмолота льновороха

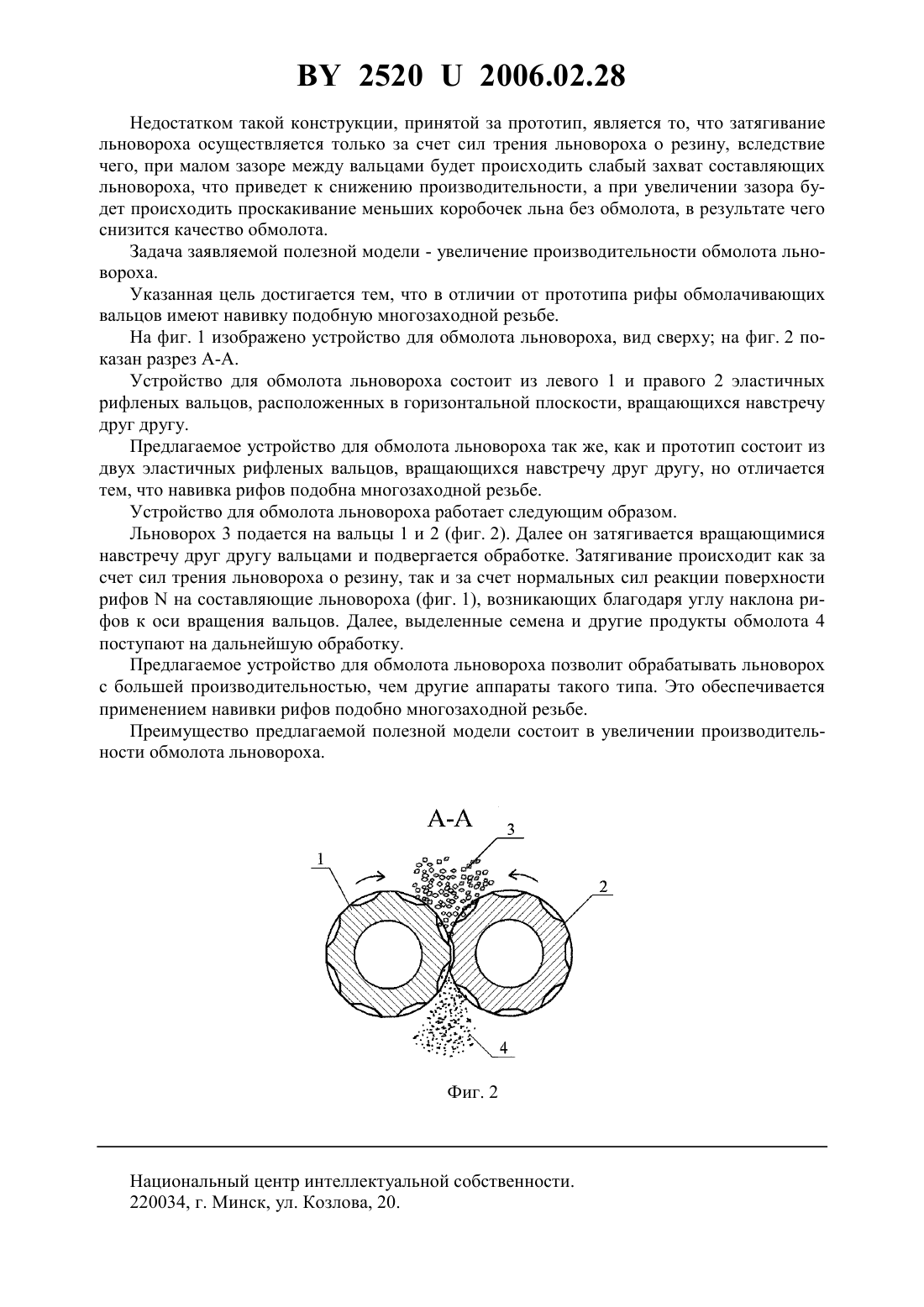

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБМОЛОТА ЛЬНОВОРОХА(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Петровец Владимир Романович Райлян Геннадий Антонович Чеснык Владимир Николаевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Устройство для обмолота льновороха, включающее два эластичных рифленых вальца,отличающееся тем, что рифы обмолачивающих вальцов имеют навивку, подобную многозаходной резьбе.(56) 1. Кругленя В.Е., Кудрявцев А.Н., Курзенков Выбор конструктивных параметров молотильного устройства вальцового типа Материалы международной научно-практической конференции, посвященной 70-летию академика С.И. Назарова. Часть 2. - Горки,1998. - С. 18-23. Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для обработки льна. Известно молотильное устройство для обмолота льновороха 1, которое наиболее близко по техническому решению к предлагаемому устройству и принятое в качестве прототипа, которое состоит из двух эластичных гофрированных вальцов, вращающихся навстречу друг другу. 25202006.02.28 Недостатком такой конструкции, принятой за прототип, является то, что затягивание льновороха осуществляется только за счет сил трения льновороха о резину, вследствие чего, при малом зазоре между вальцами будет происходить слабый захват составляющих льновороха, что приведет к снижению производительности, а при увеличении зазора будет происходить проскакивание меньших коробочек льна без обмолота, в результате чего снизится качество обмолота. Задача заявляемой полезной модели - увеличение производительности обмолота льновороха. Указанная цель достигается тем, что в отличии от прототипа рифы обмолачивающих вальцов имеют навивку подобную многозаходной резьбе. На фиг. 1 изображено устройство для обмолота льновороха, вид сверху на фиг. 2 показан разрез -. Устройство для обмолота льновороха состоит из левого 1 и правого 2 эластичных рифленых вальцов, расположенных в горизонтальной плоскости, вращающихся навстречу друг другу. Предлагаемое устройство для обмолота льновороха так же, как и прототип состоит из двух эластичных рифленых вальцов, вращающихся навстречу друг другу, но отличается тем, что навивка рифов подобна многозаходной резьбе. Устройство для обмолота льновороха работает следующим образом. Льноворох 3 подается на вальцы 1 и 2 (фиг. 2). Далее он затягивается вращающимися навстречу друг другу вальцами и подвергается обработке. Затягивание происходит как за счет сил трения льновороха о резину, так и за счет нормальных сил реакции поверхности рифовна составляющие льновороха (фиг. 1), возникающих благодаря углу наклона рифов к оси вращения вальцов. Далее, выделенные семена и другие продукты обмолота 4 поступают на дальнейшую обработку. Предлагаемое устройство для обмолота льновороха позволит обрабатывать льноворох с большей производительностью, чем другие аппараты такого типа. Это обеспечивается применением навивки рифов подобно многозаходной резьбе. Преимущество предлагаемой полезной модели состоит в увеличении производительности обмолота льновороха. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
