Подборщик-очесыватель лент льна

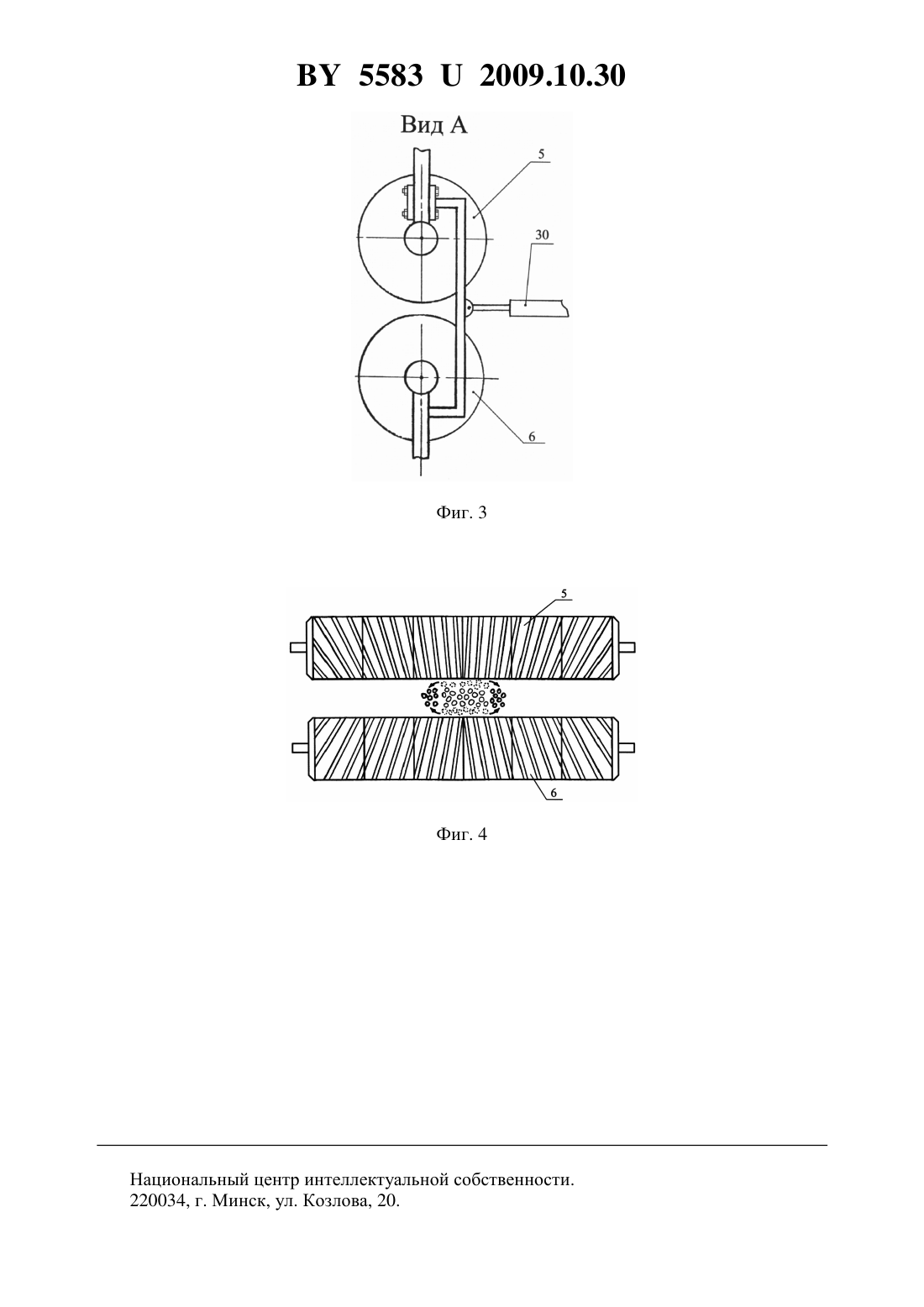

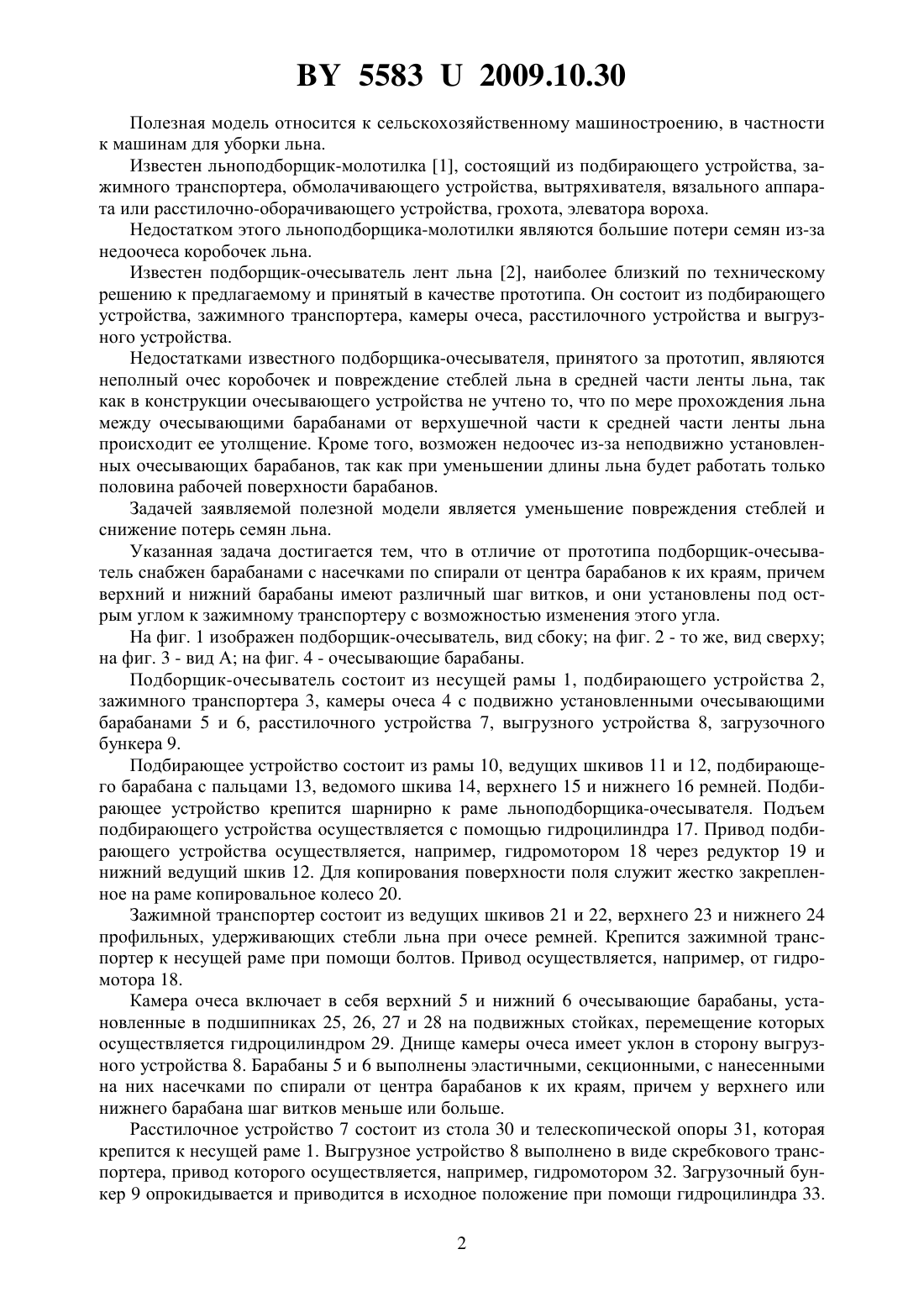

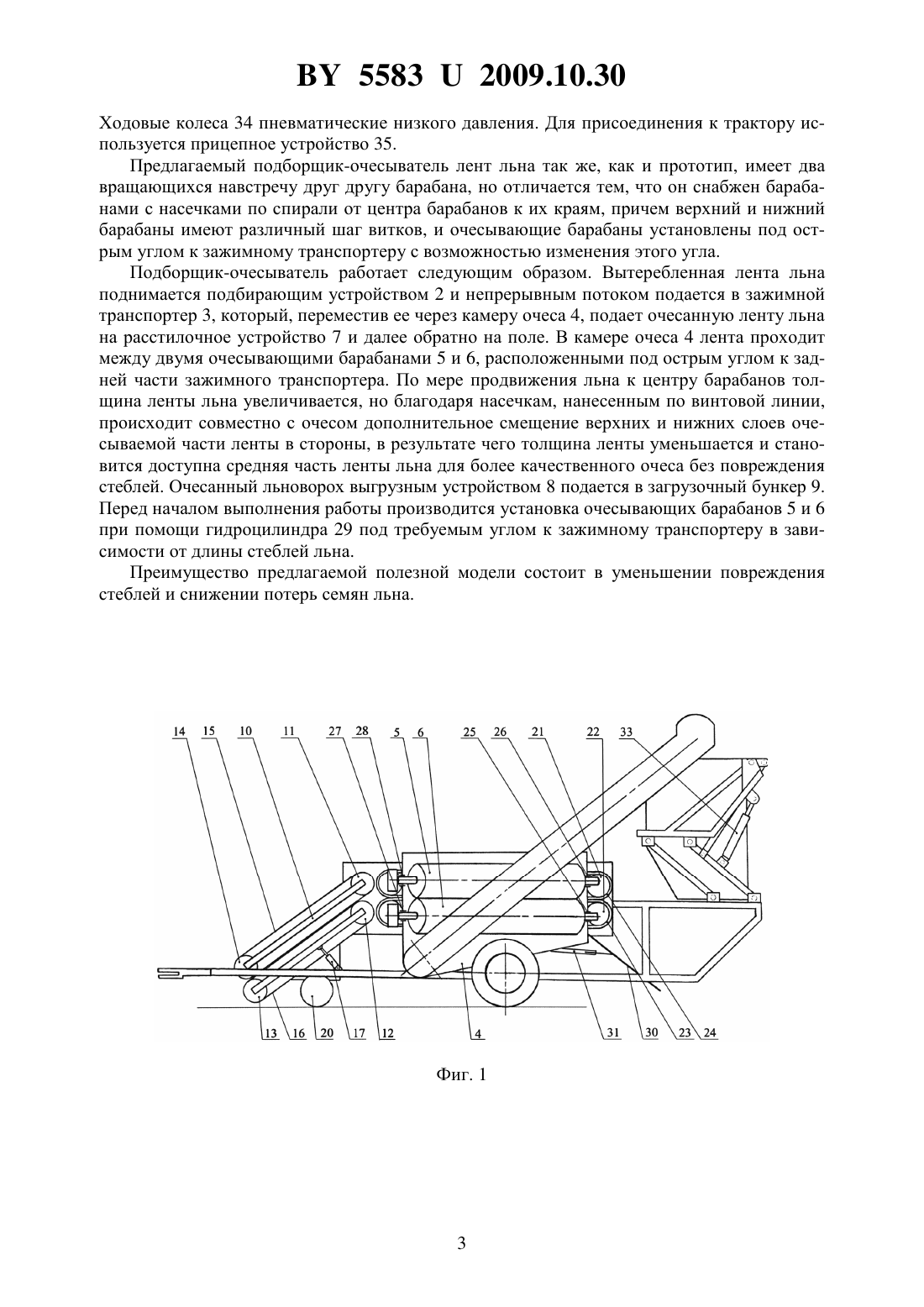

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Петровец Владимир Романович Чайчиц Николай Васильевич Райлян Геннадий Антонович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Подборщик-очесыватель лент льна, включающий несущую раму, подбирающее устройство, зажимной транспортер, камеру очеса с очесывающими барабанами, расстилочное устройство, выгрузное устройство и загрузочный бункер, отличающийся тем, что снабжен барабанами с насечками по спирали от центра барабанов к их краям, причем верхний и нижний барабаны имеют различный шаг витков, и они установлены под острым углом к зажимному транспортеру с возможностью изменения этого угла. 55832009.10.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна. Известен льноподборщик-молотилка 1, состоящий из подбирающего устройства, зажимного транспортера, обмолачивающего устройства, вытряхивателя, вязального аппарата или расстилочно-оборачивающего устройства, грохота, элеватора вороха. Недостатком этого льноподборщика-молотилки являются большие потери семян из-за недоочеса коробочек льна. Известен подборщик-очесыватель лент льна 2, наиболее близкий по техническому решению к предлагаемому и принятый в качестве прототипа. Он состоит из подбирающего устройства, зажимного транспортера, камеры очеса, расстилочного устройства и выгрузного устройства. Недостатками известного подборщика-очесывателя, принятого за прототип, являются неполный очес коробочек и повреждение стеблей льна в средней части ленты льна, так как в конструкции очесывающего устройства не учтено то, что по мере прохождения льна между очесывающими барабанами от верхушечной части к средней части ленты льна происходит ее утолщение. Кроме того, возможен недоочес из-за неподвижно установленных очесывающих барабанов, так как при уменьшении длины льна будет работать только половина рабочей поверхности барабанов. Задачей заявляемой полезной модели является уменьшение повреждения стеблей и снижение потерь семян льна. Указанная задача достигается тем, что в отличие от прототипа подборщик-очесыватель снабжен барабанами с насечками по спирали от центра барабанов к их краям, причем верхний и нижний барабаны имеют различный шаг витков, и они установлены под острым углом к зажимному транспортеру с возможностью изменения этого угла. На фиг. 1 изображен подборщик-очесыватель, вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 - вид А на фиг. 4 - очесывающие барабаны. Подборщик-очесыватель состоит из несущей рамы 1, подбирающего устройства 2,зажимного транспортера 3, камеры очеса 4 с подвижно установленными очесывающими барабанами 5 и 6, расстилочного устройства 7, выгрузного устройства 8, загрузочного бункера 9. Подбирающее устройство состоит из рамы 10, ведущих шкивов 11 и 12, подбирающего барабана с пальцами 13, ведомого шкива 14, верхнего 15 и нижнего 16 ремней. Подбирающее устройство крепится шарнирно к раме льноподборщика-очесывателя. Подъем подбирающего устройства осуществляется с помощью гидроцилиндра 17. Привод подбирающего устройства осуществляется, например, гидромотором 18 через редуктор 19 и нижний ведущий шкив 12. Для копирования поверхности поля служит жестко закрепленное на раме копировальное колесо 20. Зажимной транспортер состоит из ведущих шкивов 21 и 22, верхнего 23 и нижнего 24 профильных, удерживающих стебли льна при очесе ремней. Крепится зажимной транспортер к несущей раме при помощи болтов. Привод осуществляется, например, от гидромотора 18. Камера очеса включает в себя верхний 5 и нижний 6 очесывающие барабаны, установленные в подшипниках 25, 26, 27 и 28 на подвижных стойках, перемещение которых осуществляется гидроцилиндром 29. Днище камеры очеса имеет уклон в сторону выгрузного устройства 8. Барабаны 5 и 6 выполнены эластичными, секционными, с нанесенными на них насечками по спирали от центра барабанов к их краям, причем у верхнего или нижнего барабана шаг витков меньше или больше. Расстилочное устройство 7 состоит из стола 30 и телескопической опоры 31, которая крепится к несущей раме 1. Выгрузное устройство 8 выполнено в виде скребкового транспортера, привод которого осуществляется, например, гидромотором 32. Загрузочный бункер 9 опрокидывается и приводится в исходное положение при помощи гидроцилиндра 33. 2 55832009.10.30 Ходовые колеса 34 пневматические низкого давления. Для присоединения к трактору используется прицепное устройство 35. Предлагаемый подборщик-очесыватель лент льна так же, как и прототип, имеет два вращающихся навстречу друг другу барабана, но отличается тем, что он снабжен барабанами с насечками по спирали от центра барабанов к их краям, причем верхний и нижний барабаны имеют различный шаг витков, и очесывающие барабаны установлены под острым углом к зажимному транспортеру с возможностью изменения этого угла. Подборщик-очесыватель работает следующим образом. Вытеребленная лента льна поднимается подбирающим устройством 2 и непрерывным потоком подается в зажимной транспортер 3, который, переместив ее через камеру очеса 4, подает очесанную ленту льна на расстилочное устройство 7 и далее обратно на поле. В камере очеса 4 лента проходит между двумя очесывающими барабанами 5 и 6, расположенными под острым углом к задней части зажимного транспортера. По мере продвижения льна к центру барабанов толщина ленты льна увеличивается, но благодаря насечкам, нанесенным по винтовой линии,происходит совместно с очесом дополнительное смещение верхних и нижних слоев очесываемой части ленты в стороны, в результате чего толщина ленты уменьшается и становится доступна средняя часть ленты льна для более качественного очеса без повреждения стеблей. Очесанный льноворох выгрузным устройством 8 подается в загрузочный бункер 9. Перед началом выполнения работы производится установка очесывающих барабанов 5 и 6 при помощи гидроцилиндра 29 под требуемым углом к зажимному транспортеру в зависимости от длины стеблей льна. Преимущество предлагаемой полезной модели состоит в уменьшении повреждения стеблей и снижении потерь семян льна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
