Дождевальная установка

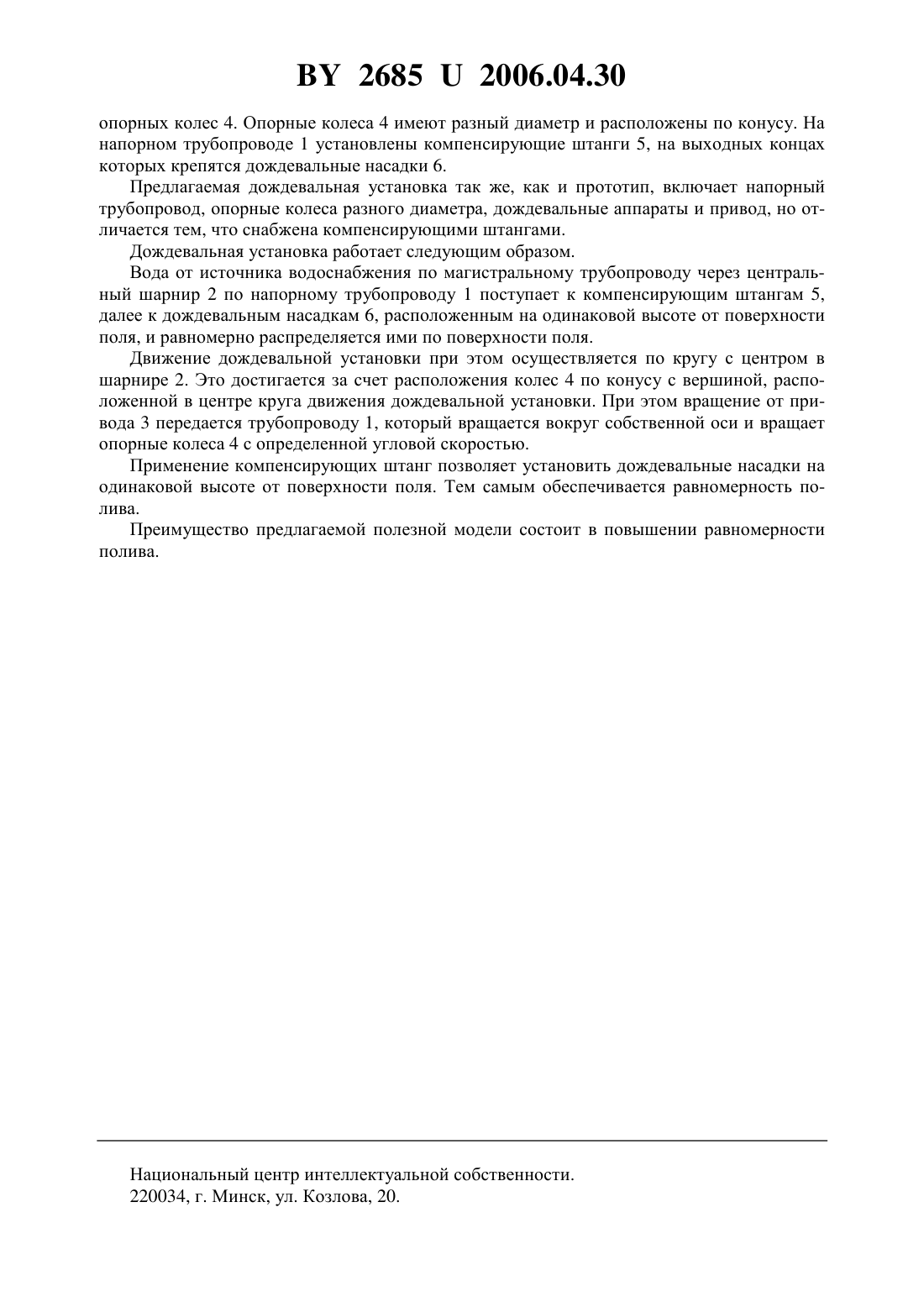

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Дождевальная установка, включающая напорный трубопровод, опорные колеса разного диаметра, дождевальные насадки и привод, отличающаяся тем, что дождевальная установка снабжена компенсирующими штангами. Полезная модель относится к сельскому хозяйству, а именно к орошению дождеванием. Известна дождевальная установка 1, которая наиболее близка по техническому решению к предлагаемой и принята в качестве прототипа, имеющая напорный трубопровод,опорные колеса разного диаметра, дождевальные аппараты и привод. Недостатком указанной установки является неравномерность полива вследствие изменяющейся высоты установки дождевальных аппаратов по длине трубопровода. Задача заявляемой полезной модели - повышение равномерности полива. Указанная задача достигается тем, что в отличие от прототипа, дождевальная установка снабжена компенсирующими штангами. На фигуре изображена предлагаемая дождевальная установка. Дождевальная установка (фигура) содержит напорный трубопровод 1, вращающийся вокруг центрального шарнира 2, соединенный с силовым приводом 3 и являющийся осью 26852006.04.30 опорных колес 4. Опорные колеса 4 имеют разный диаметр и расположены по конусу. На напорном трубопроводе 1 установлены компенсирующие штанги 5, на выходных концах которых крепятся дождевальные насадки 6. Предлагаемая дождевальная установка так же, как и прототип, включает напорный трубопровод, опорные колеса разного диаметра, дождевальные аппараты и привод, но отличается тем, что снабжена компенсирующими штангами. Дождевальная установка работает следующим образом. Вода от источника водоснабжения по магистральному трубопроводу через центральный шарнир 2 по напорному трубопроводу 1 поступает к компенсирующим штангам 5,далее к дождевальным насадкам 6, расположенным на одинаковой высоте от поверхности поля, и равномерно распределяется ими по поверхности поля. Движение дождевальной установки при этом осуществляется по кругу с центром в шарнире 2. Это достигается за счет расположения колес 4 по конусу с вершиной, расположенной в центре круга движения дождевальной установки. При этом вращение от привода 3 передается трубопроводу 1, который вращается вокруг собственной оси и вращает опорные колеса 4 с определенной угловой скоростью. Применение компенсирующих штанг позволяет установить дождевальные насадки на одинаковой высоте от поверхности поля. Тем самым обеспечивается равномерность полива. Преимущество предлагаемой полезной модели состоит в повышении равномерности полива. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
