Регулируемый водовыпуск к поливным трубопроводам

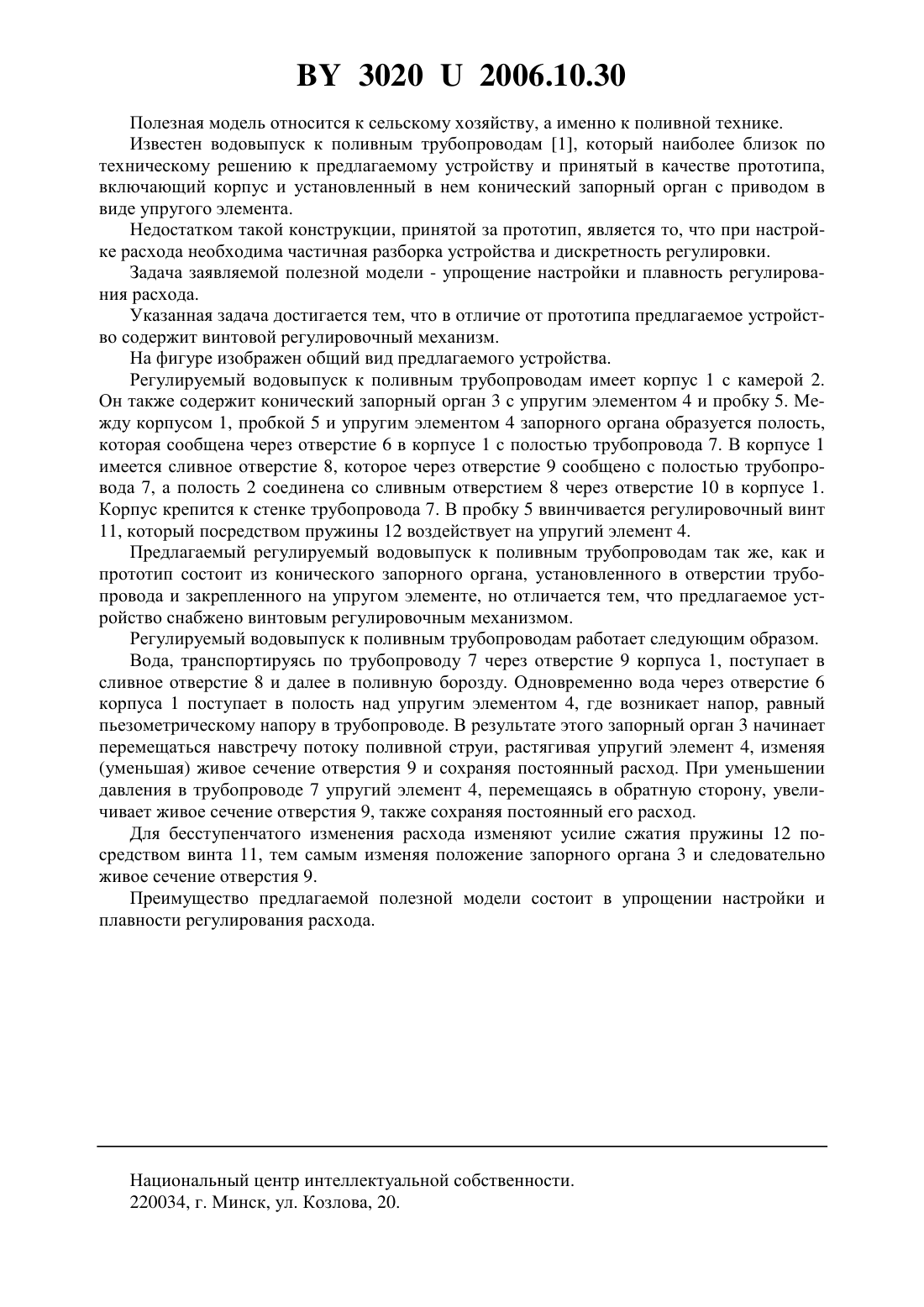

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Регулируемый водовыпуск к поливным трубопроводам, включающий конический запорный орган, установленный в отверстии трубопровода и закрепленный на упругом элементе, отличающийся тем, что предлагаемое устройство снабжено винтовым регулировочным механизмом. 30202006.10.30 Полезная модель относится к сельскому хозяйству, а именно к поливной технике. Известен водовыпуск к поливным трубопроводам 1, который наиболее близок по техническому решению к предлагаемому устройству и принятый в качестве прототипа,включающий корпус и установленный в нем конический запорный орган с приводом в виде упругого элемента. Недостатком такой конструкции, принятой за прототип, является то, что при настройке расхода необходима частичная разборка устройства и дискретность регулировки. Задача заявляемой полезной модели - упрощение настройки и плавность регулирования расхода. Указанная задача достигается тем, что в отличие от прототипа предлагаемое устройство содержит винтовой регулировочный механизм. На фигуре изображен общий вид предлагаемого устройства. Регулируемый водовыпуск к поливным трубопроводам имеет корпус 1 с камерой 2. Он также содержит конический запорный орган 3 с упругим элементом 4 и пробку 5. Между корпусом 1, пробкой 5 и упругим элементом 4 запорного органа образуется полость,которая сообщена через отверстие 6 в корпусе 1 с полостью трубопровода 7. В корпусе 1 имеется сливное отверстие 8, которое через отверстие 9 сообщено с полостью трубопровода 7, а полость 2 соединена со сливным отверстием 8 через отверстие 10 в корпусе 1. Корпус крепится к стенке трубопровода 7. В пробку 5 ввинчивается регулировочный винт 11, который посредством пружины 12 воздействует на упругий элемент 4. Предлагаемый регулируемый водовыпуск к поливным трубопроводам так же, как и прототип состоит из конического запорного органа, установленного в отверстии трубопровода и закрепленного на упругом элементе, но отличается тем, что предлагаемое устройство снабжено винтовым регулировочным механизмом. Регулируемый водовыпуск к поливным трубопроводам работает следующим образом. Вода, транспортируясь по трубопроводу 7 через отверстие 9 корпуса 1, поступает в сливное отверстие 8 и далее в поливную борозду. Одновременно вода через отверстие 6 корпуса 1 поступает в полость над упругим элементом 4, где возникает напор, равный пьезометрическому напору в трубопроводе. В результате этого запорный орган 3 начинает перемещаться навстречу потоку поливной струи, растягивая упругий элемент 4, изменяя(уменьшая) живое сечение отверстия 9 и сохраняя постоянный расход. При уменьшении давления в трубопроводе 7 упругий элемент 4, перемещаясь в обратную сторону, увеличивает живое сечение отверстия 9, также сохраняя постоянный его расход. Для бесступенчатого изменения расхода изменяют усилие сжатия пружины 12 посредством винта 11, тем самым изменяя положение запорного органа 3 и следовательно живое сечение отверстия 9. Преимущество предлагаемой полезной модели состоит в упрощении настройки и плавности регулирования расхода. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
