Устройство для очистки воды

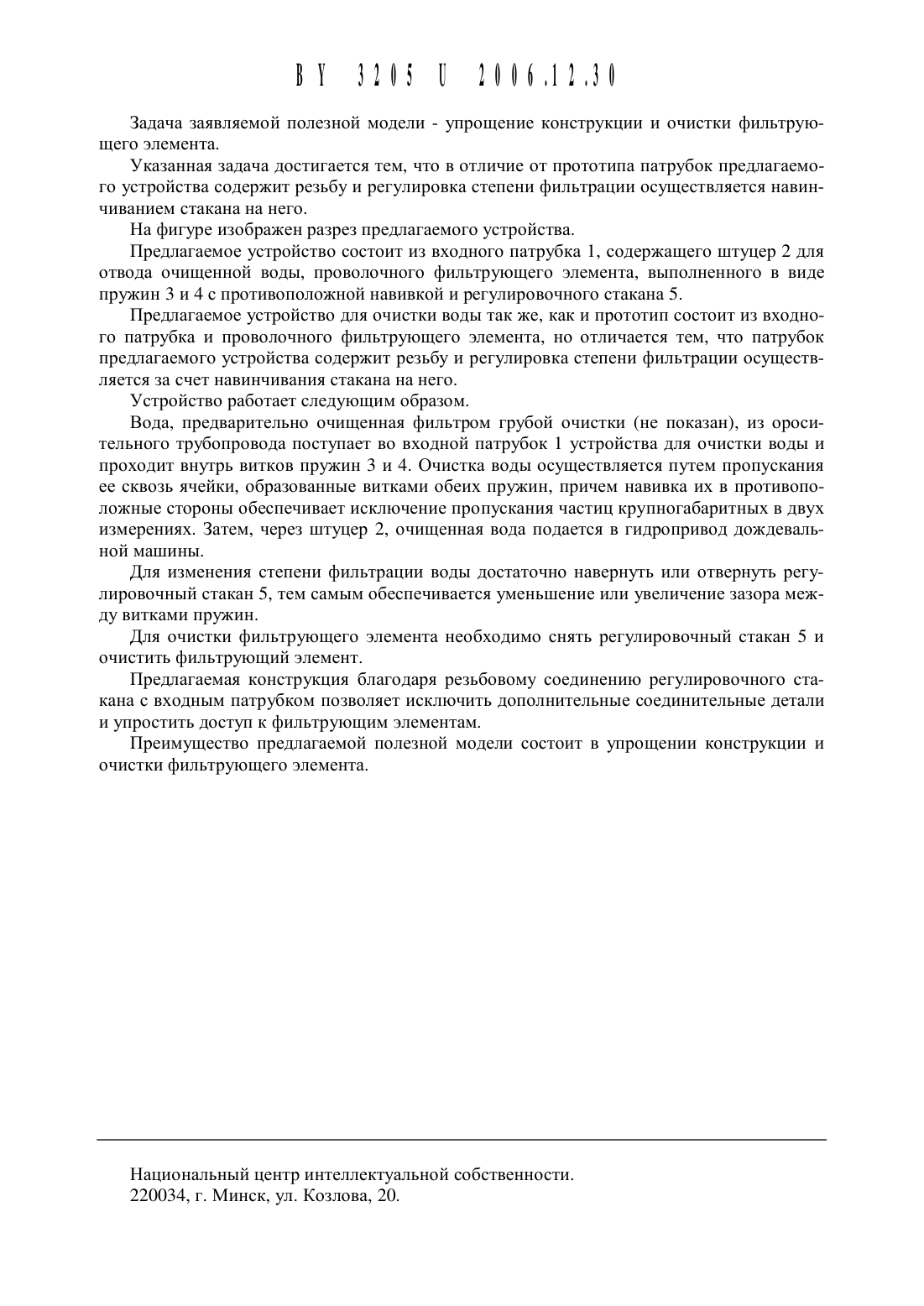

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОДЫ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия (ВУ)(72) Авторы Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич (ВУ)(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия (ВУ)Устройство для очистки воды, включающее входной патрубок и проволочный фильтрующий элемент, отличающееся тем, что патрубок предлагаемого устройства содержит резьбу и навинчивающийся на него стакан.Полезная модель относится к сельскому хозяйству и может быть использована для очистки воды в гидроприводах дождевальных мащин.Известно устройство для очистки воды гидропривода дождевальной машины 1, которое наиболее близко по техническому решению к предлагаемому устройству и принято в качестве прототипа, включающее патрубки, проволочный фильтрующий элемент, накидную регулировочную гайку и уплотнительное кольцо.Недостатком такой конструкции, принятой за прототип, является сложность конструкции и очистки фильтрующего элемента.Задача заявляемой полезной модели - упрощение конструкции И очистки фильтрующего элемента.Указанная задача достигается тем, что в отличие от прототипа патрубок предлагаемого устройства содержит резьбу И регулировка степени фильтрации осуществляется навинчиванием стакана на него.На фигуре изображен разрез предлагаемого устройства.Предлагаемое устройство состоит из входного патрубка 1, содержащего штуцер 2 для отвода очищенной воды, проволочного фильтрующего элемента, выполненного в виде пружин 3 и 4 с противоположной навивкой и регулировочного стакана 5.Предлагаемое устройство для очистки воды так же, как и прототип состоит из входного патрубка и проволочного фильтрующего элемента, но отличается тем, что патрубок предлагаемого устройства содержит резьбу и регулировка степени фильтрации осуществляется за счет навинчивания стакана на него.Устройство работает следующим образом.Вода, предварительно очищенная фильтром грубой очистки (не показан), из оросительного трубопровода поступает во входной патрубок 1 устройства для очистки воды и проходит внутрь витков пружин 3 и 4. Очистка воды осуществляется путем пропускания ее сквозь ячейки, образованные витками обеих пружин, причем навивка их в противоположные стороны обеспечивает исключение пропускания частиц крупногабаритных в двух измерениях. Затем, через щтуцер 2, очищенная вода подается в гидропривод дождевальной мащины.Для изменения степени фильтрации воды достаточно навернуть или отвернуть регулировочный стакан 5, тем самым обеспечивается уменьшение или увеличение зазора между витками пружин.Для очистки фильтрующего элемента необходимо снять регулировочный стакан 5 и очистить фильтрующий элемент.Предлагаемая конструкция благодаря резьбовому соединению регулировочного стакана с входным патрубком позволяет исключить дополнительные соединительные детали и упростить доступ к фильтрующим элементам.Преимущество предлагаемой полезной модели состоит в упрощении конструкции и очистки фильтрующего элемента.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
