Ротор косилки

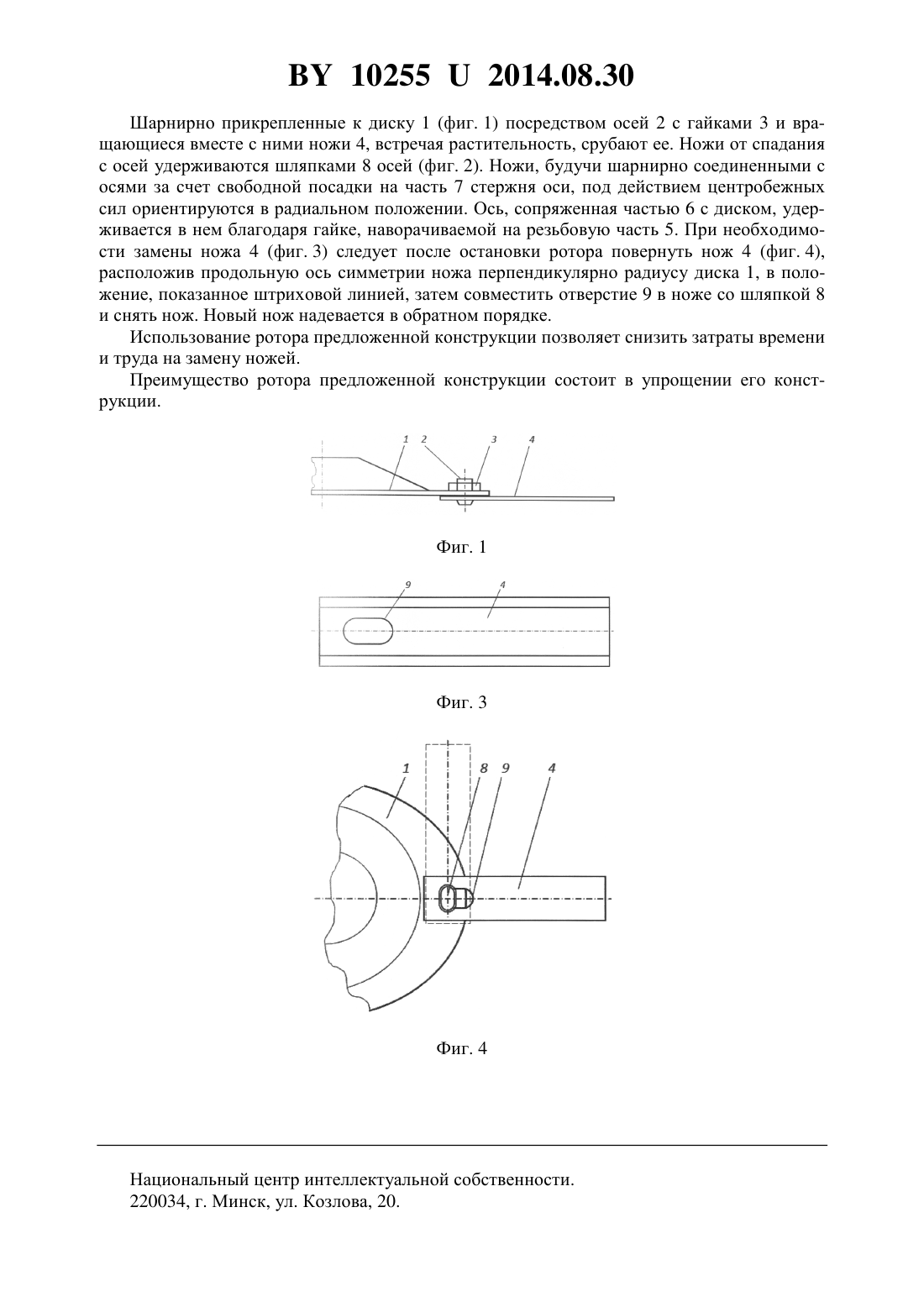

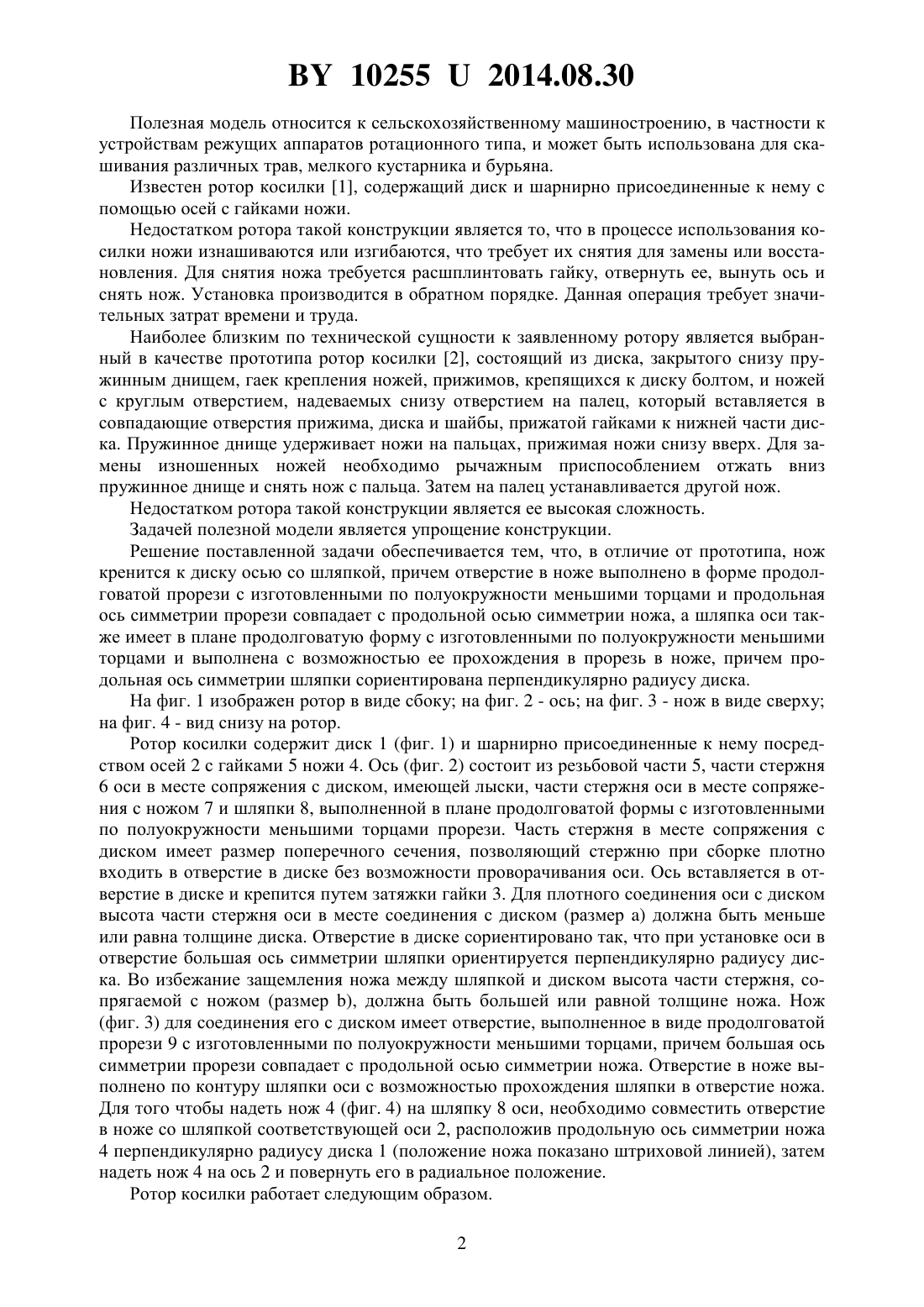

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Борисов Андрей Леонидович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Ротор косилки, содержащий диск и шарнирно присоединенные к нему с помощью осей с гайками ножи, отличающийся тем, что нож крепится к диску осью со шляпкой,причем отверстие в ноже выполнено в форме продолговатой прорези с изготовленными по полуокружности меньшими торцами и продольная ось симметрии прорези совпадает с продольной осью симметрии ножа, а шляпка оси также имеет в плане продолговатую форму с изготовленными по полуокружности меньшими торцами и выполнена с возможностью ее прохождения в прорезь в ноже, причем продольная ось симметрии шляпки сориентирована перпендикулярно радиусу диска.(56) 1. Мажугин Е.И. Машины для эксплуатации мелиоративных и водохозяйственных объектов пособие. - Горки Белорусская государственная сельскохозяйственная академия,2010. - С. 120-122. 2. Тамже. - С. 133-135. 102552014.08.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам режущих аппаратов ротационного типа, и может быть использована для скашивания различных трав, мелкого кустарника и бурьяна. Известен ротор косилки 1, содержащий диск и шарнирно присоединенные к нему с помощью осей с гайками ножи. Недостатком ротора такой конструкции является то, что в процессе использования косилки ножи изнашиваются или изгибаются, что требует их снятия для замены или восстановления. Для снятия ножа требуется расшплинтовать гайку, отвернуть ее, вынуть ось и снять нож. Установка производится в обратном порядке. Данная операция требует значительных затрат времени и труда. Наиболее близким по технической сущности к заявленному ротору является выбранный в качестве прототипа ротор косилки 2, состоящий из диска, закрытого снизу пружинным днищем, гаек крепления ножей, прижимов, крепящихся к диску болтом, и ножей с круглым отверстием, надеваемых снизу отверстием на палец, который вставляется в совпадающие отверстия прижима, диска и шайбы, прижатой гайками к нижней части диска. Пружинное днище удерживает ножи на пальцах, прижимая ножи снизу вверх. Для замены изношенных ножей необходимо рычажным приспособлением отжать вниз пружинное днище и снять нож с пальца. Затем на палец устанавливается другой нож. Недостатком ротора такой конструкции является ее высокая сложность. Задачей полезной модели является упрощение конструкции. Решение поставленной задачи обеспечивается тем, что, в отличие от прототипа, нож кренится к диску осью со шляпкой, причем отверстие в ноже выполнено в форме продолговатой прорези с изготовленными по полуокружности меньшими торцами и продольная ось симметрии прорези совпадает с продольной осью симметрии ножа, а шляпка оси также имеет в плане продолговатую форму с изготовленными по полуокружности меньшими торцами и выполнена с возможностью ее прохождения в прорезь в ноже, причем продольная ось симметрии шляпки сориентирована перпендикулярно радиусу диска. На фиг. 1 изображен ротор в виде сбоку на фиг. 2 - ось на фиг. 3 - нож в виде сверху на фиг. 4 - вид снизу на ротор. Ротор косилки содержит диск 1 (фиг. 1) и шарнирно присоединенные к нему посредством осей 2 с гайками 5 ножи 4. Ось (фиг. 2) состоит из резьбовой части 5, части стержня 6 оси в месте сопряжения с диском, имеющей лыски, части стержня оси в месте сопряжения с ножом 7 и шляпки 8, выполненной в плане продолговатой формы с изготовленными по полуокружности меньшими торцами прорези. Часть стержня в месте сопряжения с диском имеет размер поперечного сечения, позволяющий стержню при сборке плотно входить в отверстие в диске без возможности проворачивания оси. Ось вставляется в отверстие в диске и крепится путем затяжки гайки 3. Для плотного соединения оси с диском высота части стержня оси в месте соединения с диском (размер ) должна быть меньше или равна толщине диска. Отверстие в диске сориентировано так, что при установке оси в отверстие большая ось симметрии шляпки ориентируется перпендикулярно радиусу диска. Во избежание защемления ножа между шляпкой и диском высота части стержня, сопрягаемой с ножом (размер ), должна быть большей или равной толщине ножа. Нож(фиг. 3) для соединения его с диском имеет отверстие, выполненное в виде продолговатой прорези 9 с изготовленными по полуокружности меньшими торцами, причем большая ось симметрии прорези совпадает с продольной осью симметрии ножа. Отверстие в ноже выполнено по контуру шляпки оси с возможностью прохождения шляпки в отверстие ножа. Для того чтобы надеть нож 4 (фиг. 4) на шляпку 8 оси, необходимо совместить отверстие в ноже со шляпкой соответствующей оси 2, расположив продольную ось симметрии ножа 4 перпендикулярно радиусу диска 1 (положение ножа показано штриховой линией), затем надеть нож 4 на ось 2 и повернуть его в радиальное положение. Ротор косилки работает следующим образом. 2 102552014.08.30 Шарнирно прикрепленные к диску 1 (фиг. 1) посредством осей 2 с гайками 3 и вращающиеся вместе с ними ножи 4, встречая растительность, срубают ее. Ножи от спадания с осей удерживаются шляпками 8 осей (фиг. 2). Ножи, будучи шарнирно соединенными с осями за счет свободной посадки на часть 7 стержня оси, под действием центробежных сил ориентируются в радиальном положении. Ось, сопряженная частью 6 с диском, удерживается в нем благодаря гайке, наворачиваемой на резьбовую часть 5. При необходимости замены ножа 4 (фиг. 3) следует после остановки ротора повернуть нож 4 (фиг. 4),расположив продольную ось симметрии ножа перпендикулярно радиусу диска 1, в положение, показанное штриховой линией, затем совместить отверстие 9 в ноже со шляпкой 8 и снять нож. Новый нож надевается в обратном порядке. Использование ротора предложенной конструкции позволяет снизить затраты времени и труда на замену ножей. Преимущество ротора предложенной конструкции состоит в упрощении его конструкции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
