Режущий аппарат

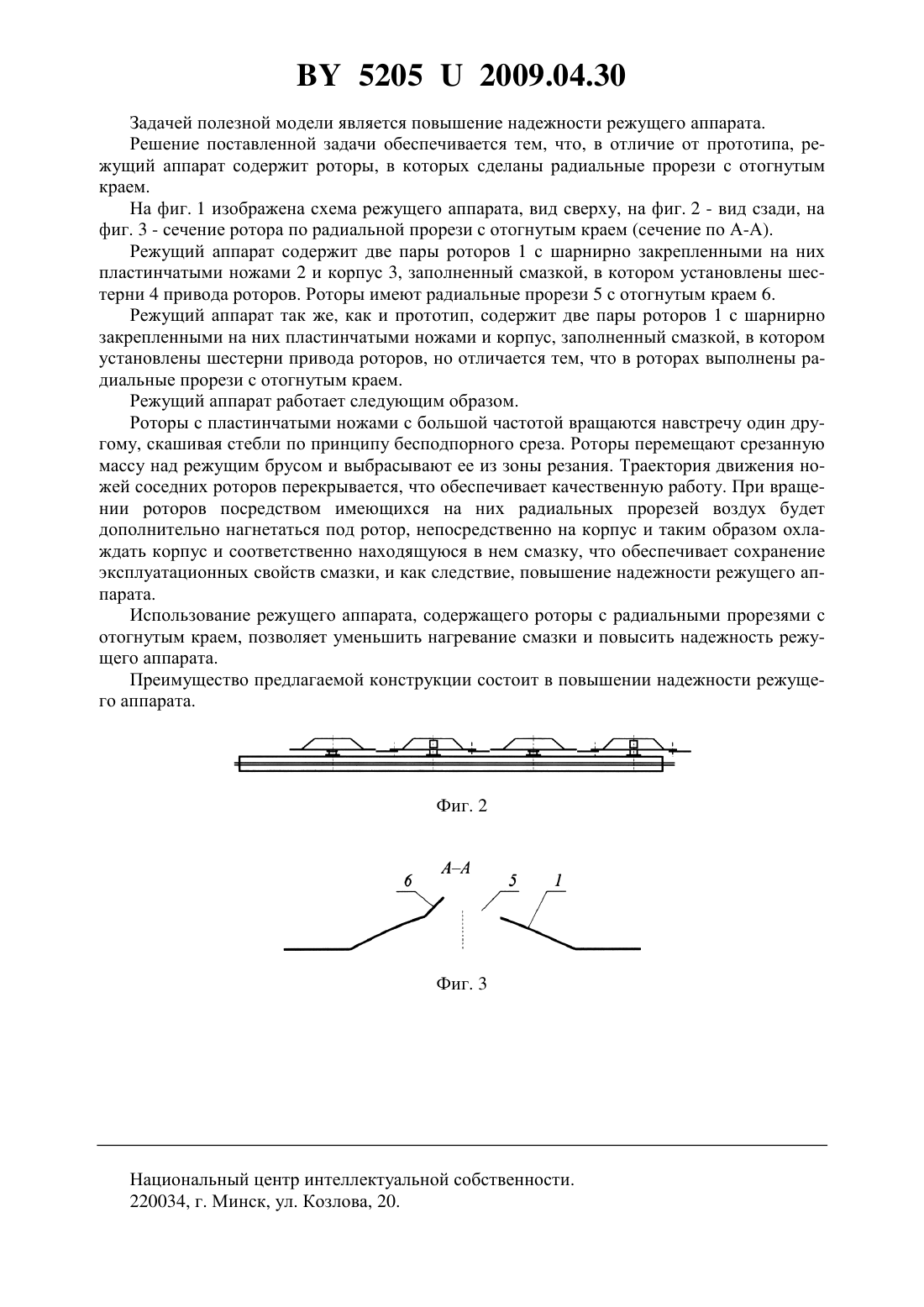

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Рубец Сергей Григорьевич(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Режущий аппарат, содержащий две пары роторов с шарнирно закрепленными на них пластинчатыми ножами и корпус, заполненный смазкой, в котором установлены шестерни привода роторов, отличающийся тем, что на роторах выполнены радиальные прорези с отогнутым краем.(56) 1. Халанский В.М., Горбачев И.В. Сельскохозяйственные машины Учебники и учеб. пособия для студентов высш. учеб. заведений. - М. Колос, 2006. - 624 с. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам режущих аппаратов ротационного типа, и может быть использована для скашивания различных трав, мелкого кустарника и бурьяна с укладкой скошенной массы в прокос. Известен режущий аппарат 1, содержащий две пары роторов с шарнирно закрепленными на них пластинчатыми ножами и корпус, заполненный смазкой, в котором установлены шестерни привода роторов. Недостатком режущего аппарата органа такой конструкции является низкая надежность вследствие того, что при его работе происходит нагрев смазки внутри корпуса, потеря ею эксплуатационных свойств и, как следствие, ухудшение условий смазки шестерен привода, что ведет к их ускоренному изнашиванию и снижению надежности. 52052009.04.30 Задачей полезной модели является повышение надежности режущего аппарата. Решение поставленной задачи обеспечивается тем, что, в отличие от прототипа, режущий аппарат содержит роторы, в которых сделаны радиальные прорези с отогнутым краем. На фиг. 1 изображена схема режущего аппарата, вид сверху, на фиг. 2 - вид сзади, на фиг. 3 - сечение ротора по радиальной прорези с отогнутым краем (сечение по А-А). Режущий аппарат содержит две пары роторов 1 с шарнирно закрепленными на них пластинчатыми ножами 2 и корпус 3, заполненный смазкой, в котором установлены шестерни 4 привода роторов. Роторы имеют радиальные прорези 5 с отогнутым краем 6. Режущий аппарат так же, как и прототип, содержит две пары роторов 1 с шарнирно закрепленными на них пластинчатыми ножами и корпус, заполненный смазкой, в котором установлены шестерни привода роторов, но отличается тем, что в роторах выполнены радиальные прорези с отогнутым краем. Режущий аппарат работает следующим образом. Роторы с пластинчатыми ножами с большой частотой вращаются навстречу один другому, скашивая стебли по принципу бесподпорного среза. Роторы перемещают срезанную массу над режущим брусом и выбрасывают ее из зоны резания. Траектория движения ножей соседних роторов перекрывается, что обеспечивает качественную работу. При вращении роторов посредством имеющихся на них радиальных прорезей воздух будет дополнительно нагнетаться под ротор, непосредственно на корпус и таким образом охлаждать корпус и соответственно находящуюся в нем смазку, что обеспечивает сохранение эксплуатационных свойств смазки, и как следствие, повышение надежности режущего аппарата. Использование режущего аппарата, содержащего роторы с радиальными прорезями с отогнутым краем, позволяет уменьшить нагревание смазки и повысить надежность режущего аппарата. Преимущество предлагаемой конструкции состоит в повышении надежности режущего аппарата. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
