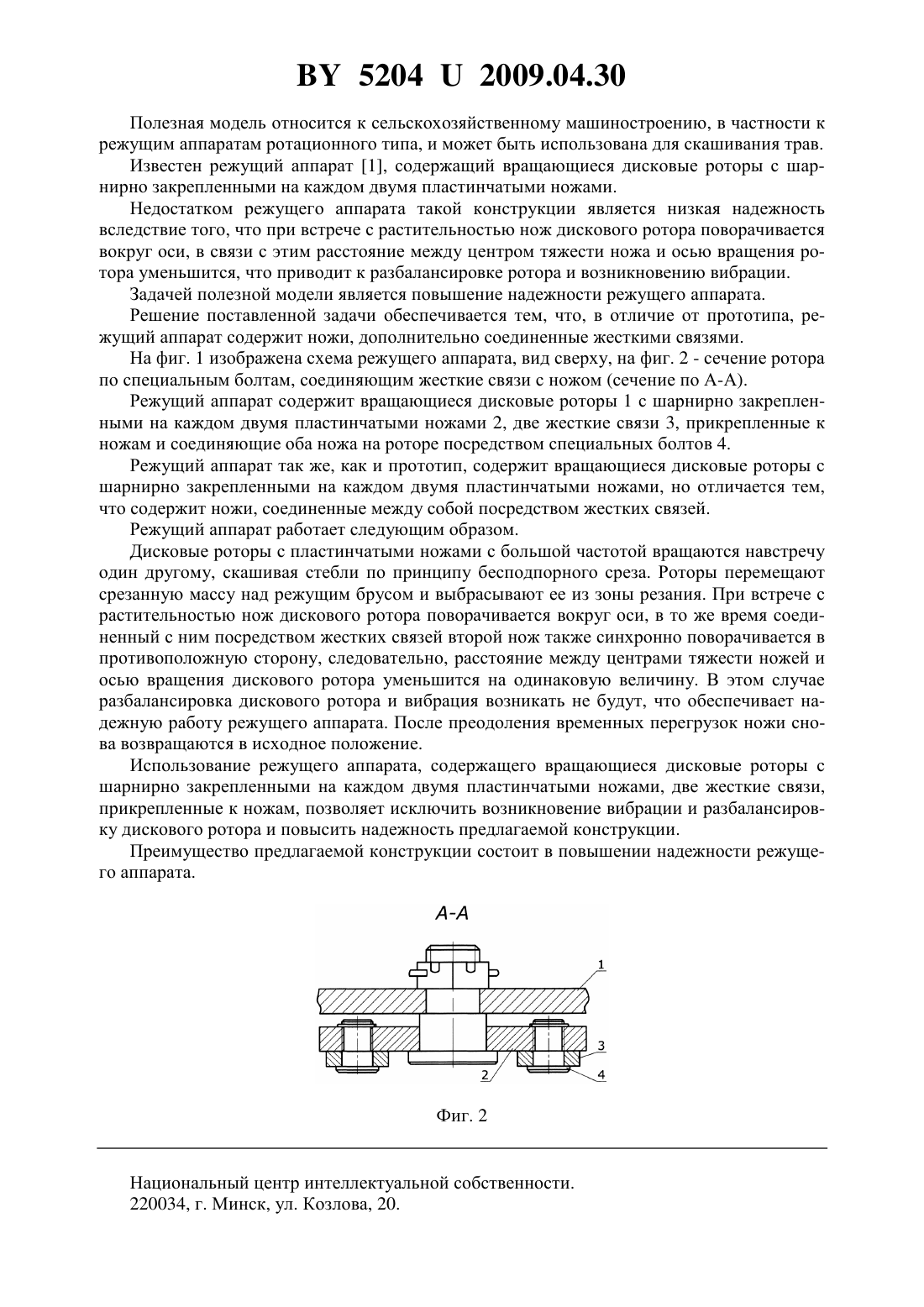

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Рубец Сергей Григорьевич Лвкин Максим Викторович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Режущий аппарат, содержащий вращающиеся дисковые роторы с шарнирно закрепленными на каждом двумя пластинчатыми ножами, отличающийся тем, что ножи дополнительно соединены жесткими связями.(56) 1. Халанский В.М., Горбачев И.В. Сельскохозяйственные машины Учебники и учеб. пособия для студентов высш. учеб. заведений. - М. Колос, 2006. - 624 с. 52042009.04.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к режущим аппаратам ротационного типа, и может быть использована для скашивания трав. Известен режущий аппарат 1, содержащий вращающиеся дисковые роторы с шарнирно закрепленными на каждом двумя пластинчатыми ножами. Недостатком режущего аппарата такой конструкции является низкая надежность вследствие того, что при встрече с растительностью нож дискового ротора поворачивается вокруг оси, в связи с этим расстояние между центром тяжести ножа и осью вращения ротора уменьшится, что приводит к разбалансировке ротора и возникновению вибрации. Задачей полезной модели является повышение надежности режущего аппарата. Решение поставленной задачи обеспечивается тем, что, в отличие от прототипа, режущий аппарат содержит ножи, дополнительно соединенные жесткими связями. На фиг. 1 изображена схема режущего аппарата, вид сверху, на фиг. 2 - сечение ротора по специальным болтам, соединяющим жесткие связи с ножом (сечение по А-А). Режущий аппарат содержит вращающиеся дисковые роторы 1 с шарнирно закрепленными на каждом двумя пластинчатыми ножами 2, две жесткие связи 3, прикрепленные к ножам и соединяющие оба ножа на роторе посредством специальных болтов 4. Режущий аппарат так же, как и прототип, содержит вращающиеся дисковые роторы с шарнирно закрепленными на каждом двумя пластинчатыми ножами, но отличается тем,что содержит ножи, соединенные между собой посредством жестких связей. Режущий аппарат работает следующим образом. Дисковые роторы с пластинчатыми ножами с большой частотой вращаются навстречу один другому, скашивая стебли по принципу бесподпорного среза. Роторы перемещают срезанную массу над режущим брусом и выбрасывают ее из зоны резания. При встрече с растительностью нож дискового ротора поворачивается вокруг оси, в то же время соединенный с ним посредством жестких связей второй нож также синхронно поворачивается в противоположную сторону, следовательно, расстояние между центрами тяжести ножей и осью вращения дискового ротора уменьшится на одинаковую величину. В этом случае разбалансировка дискового ротора и вибрация возникать не будут, что обеспечивает надежную работу режущего аппарата. После преодоления временных перегрузок ножи снова возвращаются в исходное положение. Использование режущего аппарата, содержащего вращающиеся дисковые роторы с шарнирно закрепленными на каждом двумя пластинчатыми ножами, две жесткие связи,прикрепленные к ножам, позволяет исключить возникновение вибрации и разбалансировку дискового ротора и повысить надежность предлагаемой конструкции. Преимущество предлагаемой конструкции состоит в повышении надежности режущего аппарата. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: A01D 34/73

Метки: режущий, аппарат
