Режущий аппарат роторной косилки

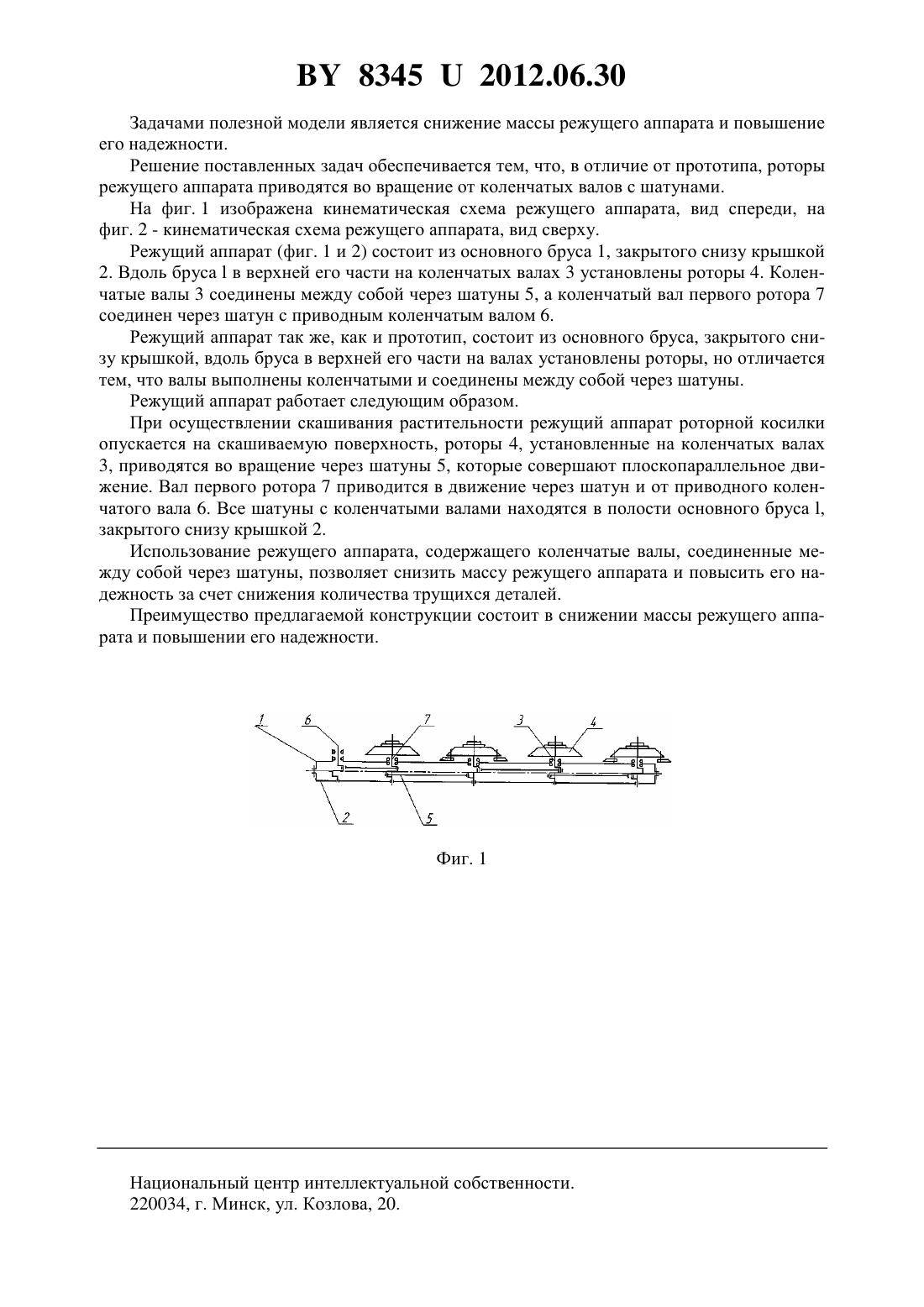

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕЖУЩИЙ АППАРАТ РОТОРНОЙ КОСИЛКИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Борисов Андрей Леонидович Рубец Сергей Григорьевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Режущий аппарат, состоящий из основного бруса, закрытого снизу крышкой, вдоль бруса в верхней его части на валах установлены роторы, отличающийся тем, что валы выполнены коленчатыми и соединены между собой через шатуны.(56) 1. Скотников В.А., Мащенский А.А., Радкевич В.Т. Мелиоративные машины для осушения болот. - Мн. Выш. шк., 1988. - 308 с ил. (учеб. пособия для вузов). Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам режущих аппаратов ротационного типа, и может быть использована для скашивания различных трав, мелкого кустарника и бурьяна. Известен режущий аппарат 1, состоящий из основного бруса, заполненного смазкой,закрытого снизу крышкой, вдоль бруса в верхней его части на валах установлены роторы,на противоположном конце валов закреплены шестерни, соединенные с приводной шестерней посредством промежуточных шестерен. Недостатками режущего аппарата данной конструкции является его сравнительно высокая масса, а также низкая надежность вследствие того, что для передачи вращения роторам используется большое количество трущихся деталей. 83452012.06.30 Задачами полезной модели является снижение массы режущего аппарата и повышение его надежности. Решение поставленных задач обеспечивается тем, что, в отличие от прототипа, роторы режущего аппарата приводятся во вращение от коленчатых валов с шатунами. На фиг. 1 изображена кинематическая схема режущего аппарата, вид спереди, на фиг. 2 - кинематическая схема режущего аппарата, вид сверху. Режущий аппарат (фиг. 1 и 2) состоит из основного бруса 1, закрытого снизу крышкой 2. Вдоль брусав верхней его части на коленчатых валах 3 установлены роторы 4. Коленчатые валы 3 соединены между собой через шатуны 5, а коленчатый вал первого ротора 7 соединен через шатун с приводным коленчатым валом 6. Режущий аппарат так же, как и прототип, состоит из основного бруса, закрытого снизу крышкой, вдоль бруса в верхней его части на валах установлены роторы, но отличается тем, что валы выполнены коленчатыми и соединены между собой через шатуны. Режущий аппарат работает следующим образом. При осуществлении скашивания растительности режущий аппарат роторной косилки опускается на скашиваемую поверхность, роторы 4, установленные на коленчатых валах 3, приводятся во вращение через шатуны 5, которые совершают плоскопараллельное движение. Вал первого ротора 7 приводится в движение через шатун и от приводного коленчатого вала 6. Все шатуны с коленчатыми валами находятся в полости основного бруса ,закрытого снизу крышкой 2. Использование режущего аппарата, содержащего коленчатые валы, соединенные между собой через шатуны, позволяет снизить массу режущего аппарата и повысить его надежность за счет снижения количества трущихся деталей. Преимущество предлагаемой конструкции состоит в снижении массы режущего аппарата и повышении его надежности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
