Нож роторной косилки

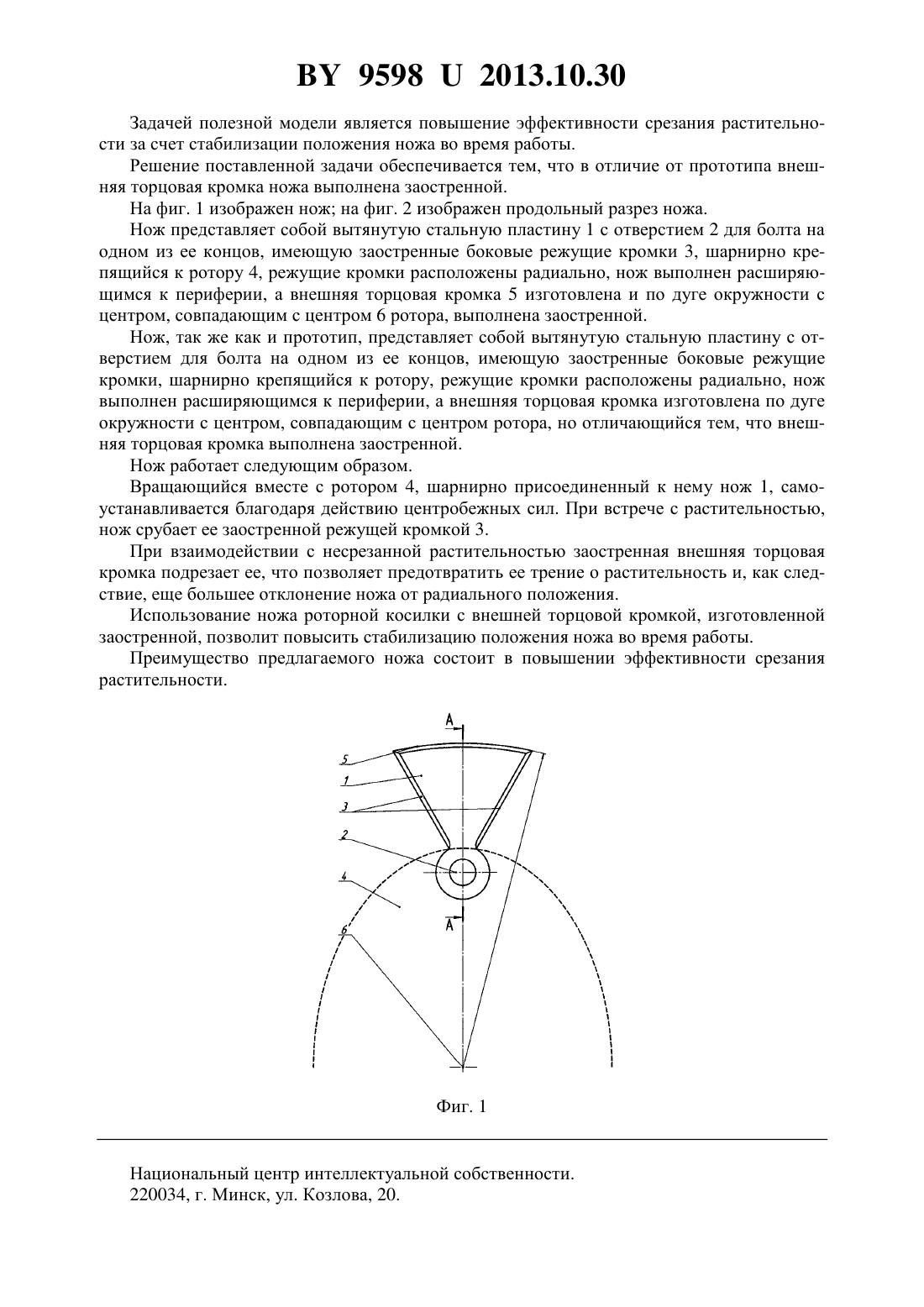

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Рубец Сергей Григорьевич Борисов Андрей Леонидович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Нож роторной косилки, представляющий собой вытянутую стальную пластину с отверстием для болта на одном из ее концов, имеющую заостренные боковые режущие кромки, шарнирно крепящийся к ротору, режущие кромки расположены радиально, нож выполнен расширяющимся к периферии, а внешняя торцовая кромка изготовлена по дуге окружности с центром, совпадающим с центром ротора, отличающийся тем, что внешняя торцовая кромка выполнена заостренной. Фиг. 2 Полезная модель относится к сельскохозяйственному машиностроению, в частности к режущим элементам роторных косилок, используемых для скашивания различных трав,мелкого кустарника и бурьяна. Известен нож 1, представляющий собой вытянутую стальную пластину с отверстием для болта на одном из ее концов, имеющую заостренные боковые режущие кромки, шарнирно крепящийся к ротору, режущие кромки расположены радиально, нож выполнен расширяющимся к периферии, а внешняя торцовая кромка изготовлена по дуге окружности с центром, совпадающим с центром ротора. Недостатком ножа такой конструкции является то, что при срезании внешняя торцовая кромка взаимодействует с несрезанной растительностью, в результате чего нож поворачивается относительно центра отверстия для болта, это способствует еще большему отклонению ножа от радиального положения назад и ведет к снижению эффективности срезания растительности. 95982013.10.30 Задачей полезной модели является повышение эффективности срезания растительности за счет стабилизации положения ножа во время работы. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа внешняя торцовая кромка ножа выполнена заостренной. На фиг. 1 изображен нож на фиг. 2 изображен продольный разрез ножа. Нож представляет собой вытянутую стальную пластину 1 с отверстием 2 для болта на одном из ее концов, имеющую заостренные боковые режущие кромки 3, шарнирно крепящийся к ротору 4, режущие кромки расположены радиально, нож выполнен расширяющимся к периферии, а внешняя торцовая кромка 5 изготовлена и по дуге окружности с центром, совпадающим с центром 6 ротора, выполнена заостренной. Нож, так же как и прототип, представляет собой вытянутую стальную пластину с отверстием для болта на одном из ее концов, имеющую заостренные боковые режущие кромки, шарнирно крепящийся к ротору, режущие кромки расположены радиально, нож выполнен расширяющимся к периферии, а внешняя торцовая кромка изготовлена по дуге окружности с центром, совпадающим с центром ротора, но отличающийся тем, что внешняя торцовая кромка выполнена заостренной. Нож работает следующим образом. Вращающийся вместе с ротором 4, шарнирно присоединенный к нему нож 1, самоустанавливается благодаря действию центробежных сил. При встрече с растительностью,нож срубает ее заостренной режущей кромкой 3. При взаимодействии с несрезанной растительностью заостренная внешняя торцовая кромка подрезает ее, что позволяет предотвратить ее трение о растительность и, как следствие, еще большее отклонение ножа от радиального положения. Использование ножа роторной косилки с внешней торцовой кромкой, изготовленной заостренной, позволит повысить стабилизацию положения ножа во время работы. Преимущество предлагаемого ножа состоит в повышении эффективности срезания растительности. Фиг. 1 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
