Электромагнитный аппарат

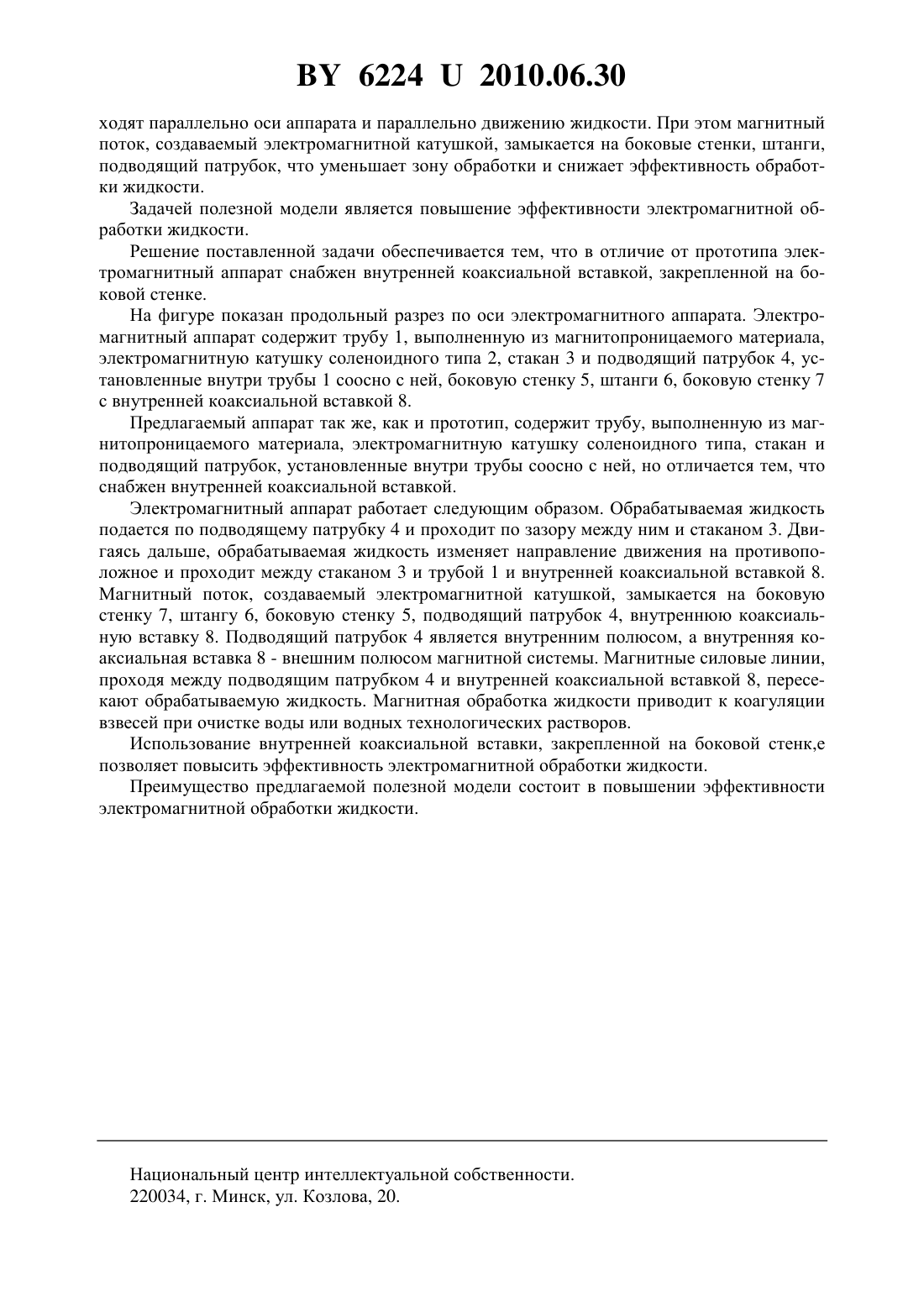

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Казаков Андрей Леонидович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) 1. Электромагнитный аппарат, содержащий трубу, выполненную из магнитопроницаемого материала, электромагнитную катушку соленоидного типа, стакан и подводящий патрубок, установленные внутри трубы соосно с ней, отличающийся тем, что снабжен внутренней коаксиальной вставкой. 2. Электромагнитный аппарат по п. 1, отличающийся тем, что внутренняя коаксиальная вставка закреплена на боковой стенке. Полезная модель относится к устройствам для электромагнитной обработки жидкостей и может быть использована для коагуляции взвесей при очистке воды или водных технологических растворов. Известен электромагнитный аппарат 1, содержащий трубу, выполненную из магнитопроницаемого материала, электромагнитную катушку соленоидного типа, стакан и подводящий патрубок, установленные внутри трубы соосно с ней, боковые стенки,скрепляющиеся между собой штангами. Недостатком электромагнитного аппарата такой конструкции является низкая эффективность электромагнитной обработки жидкости, так как магнитные силовые линии про 62242010.06.30 ходят параллельно оси аппарата и параллельно движению жидкости. При этом магнитный поток, создаваемый электромагнитной катушкой, замыкается на боковые стенки, штанги,подводящий патрубок, что уменьшает зону обработки и снижает эффективность обработки жидкости. Задачей полезной модели является повышение эффективности электромагнитной обработки жидкости. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа электромагнитный аппарат снабжен внутренней коаксиальной вставкой, закрепленной на боковой стенке. На фигуре показан продольный разрез по оси электромагнитного аппарата. Электромагнитный аппарат содержит трубу 1, выполненную из магнитопроницаемого материала,электромагнитную катушку соленоидного типа 2, стакан 3 и подводящий патрубок 4, установленные внутри трубы 1 соосно с ней, боковую стенку 5, штанги 6, боковую стенку 7 с внутренней коаксиальной вставкой 8. Предлагаемый аппарат так же, как и прототип, содержит трубу, выполненную из магнитопроницаемого материала, электромагнитную катушку соленоидного типа, стакан и подводящий патрубок, установленные внутри трубы соосно с ней, но отличается тем, что снабжен внутренней коаксиальной вставкой. Электромагнитный аппарат работает следующим образом. Обрабатываемая жидкость подается по подводящему патрубку 4 и проходит по зазору между ним и стаканом 3. Двигаясь дальше, обрабатываемая жидкость изменяет направление движения на противоположное и проходит между стаканом 3 и трубой 1 и внутренней коаксиальной вставкой 8. Магнитный поток, создаваемый электромагнитной катушкой, замыкается на боковую стенку 7, штангу 6, боковую стенку 5, подводящий патрубок 4, внутреннюю коаксиальную вставку 8. Подводящий патрубок 4 является внутренним полюсом, а внутренняя коаксиальная вставка 8 - внешним полюсом магнитной системы. Магнитные силовые линии,проходя между подводящим патрубком 4 и внутренней коаксиальной вставкой 8, пересекают обрабатываемую жидкость. Магнитная обработка жидкости приводит к коагуляции взвесей при очистке воды или водных технологических растворов. Использование внутренней коаксиальной вставки, закрепленной на боковой стенк,е позволяет повысить эффективность электромагнитной обработки жидкости. Преимущество предлагаемой полезной модели состоит в повышении эффективности электромагнитной обработки жидкости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
