Дождевальная машина кругового действия

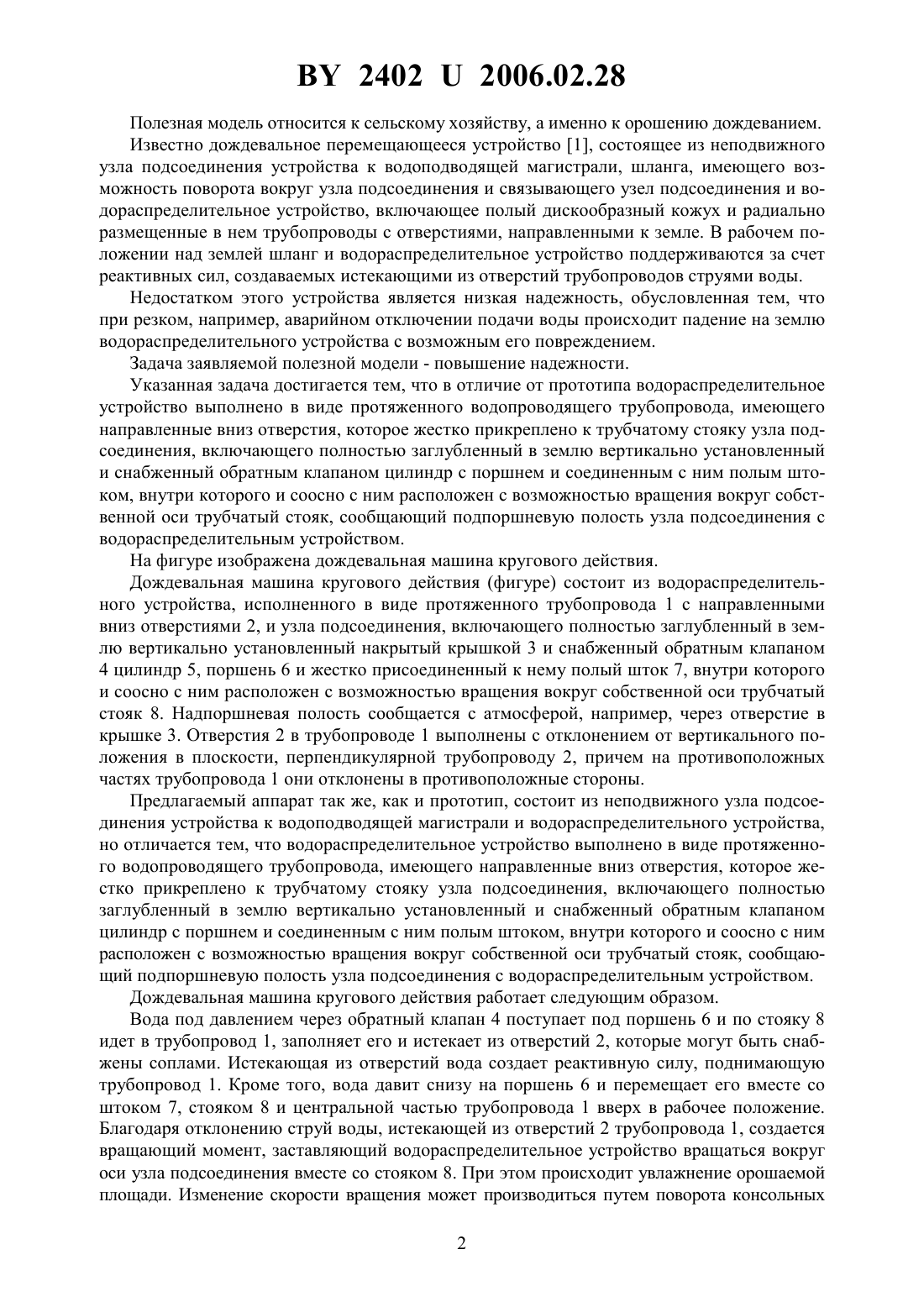

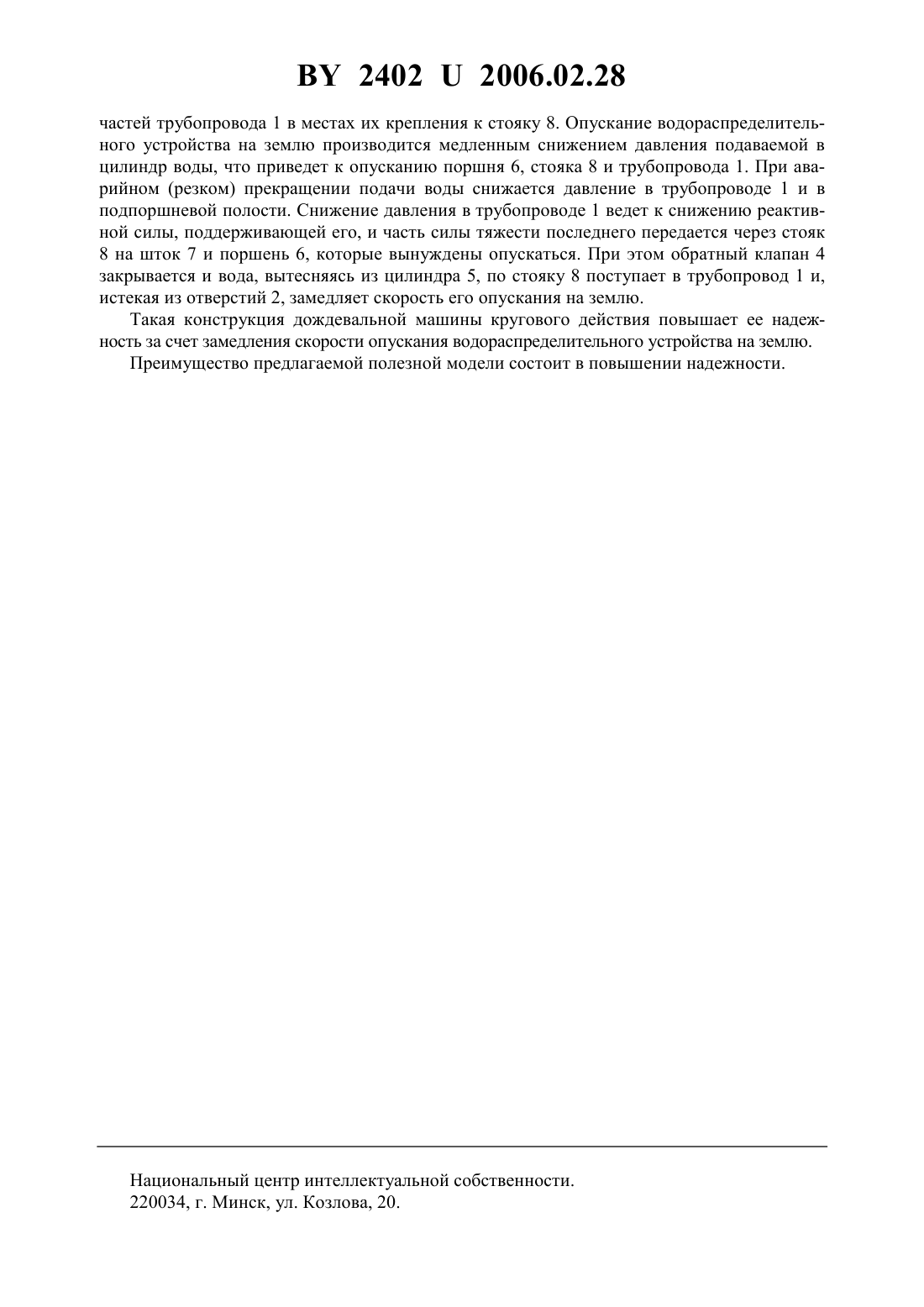

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДОЖДЕВАЛЬНАЯ МАШИНА КРУГОВОГО ДЕЙСТВИЯ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Анженков Александр Сергеевич Коцуба Виктор Иосифович Райлян Геннадий Антонович Чеснык Владимир Николаевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Дождевальная машина кругового действия, включающая неподвижный узел подсоединения устройства к водоподводящей магистрали и водораспределительное устройство,отличающаяся тем, что водораспределительное устройство выполнено в виде протяженного водопроводящего трубопровода, имеющего направленные вниз отверстия, которое жестко прикреплено к трубчатому стояку узла подсоединения, включающего полностью заглубленный в землю вертикально установленный и снабженный обратным клапаном цилиндр с поршнем и соединенным с ним полым штоком, внутри которого и соосно с ним расположен с возможностью вращения вокруг собственной оси трубчатый стояк, сообщающий подпоршневую полость узла подсоединения с водораспределительным устройством. 24022006.02.28 Полезная модель относится к сельскому хозяйству, а именно к орошению дождеванием. Известно дождевальное перемещающееся устройство 1, состоящее из неподвижного узла подсоединения устройства к водоподводящей магистрали, шланга, имеющего возможность поворота вокруг узла подсоединения и связывающего узел подсоединения и водораспределительное устройство, включающее полый дискообразный кожух и радиально размещенные в нем трубопроводы с отверстиями, направленными к земле. В рабочем положении над землей шланг и водораспределительное устройство поддерживаются за счет реактивных сил, создаваемых истекающими из отверстий трубопроводов струями воды. Недостатком этого устройства является низкая надежность, обусловленная тем, что при резком, например, аварийном отключении подачи воды происходит падение на землю водораспределительного устройства с возможным его повреждением. Задача заявляемой полезной модели - повышение надежности. Указанная задача достигается тем, что в отличие от прототипа водораспределительное устройство выполнено в виде протяженного водопроводящего трубопровода, имеющего направленные вниз отверстия, которое жестко прикреплено к трубчатому стояку узла подсоединения, включающего полностью заглубленный в землю вертикально установленный и снабженный обратным клапаном цилиндр с поршнем и соединенным с ним полым штоком, внутри которого и соосно с ним расположен с возможностью вращения вокруг собственной оси трубчатый стояк, сообщающий подпоршневую полость узла подсоединения с водораспределительным устройством. На фигуре изображена дождевальная машина кругового действия. Дождевальная машина кругового действия (фигуре) состоит из водораспределительного устройства, исполненного в виде протяженного трубопровода 1 с направленными вниз отверстиями 2, и узла подсоединения, включающего полностью заглубленный в землю вертикально установленный накрытый крышкой 3 и снабженный обратным клапаном 4 цилиндр 5, поршень 6 и жестко присоединенный к нему полый шток 7, внутри которого и соосно с ним расположен с возможностью вращения вокруг собственной оси трубчатый стояк 8. Надпоршневая полость сообщается с атмосферой, например, через отверстие в крышке 3. Отверстия 2 в трубопроводе 1 выполнены с отклонением от вертикального положения в плоскости, перпендикулярной трубопроводу 2, причем на противоположных частях трубопровода 1 они отклонены в противоположные стороны. Предлагаемый аппарат так же, как и прототип, состоит из неподвижного узла подсоединения устройства к водоподводящей магистрали и водораспределительного устройства,но отличается тем, что водораспределительное устройство выполнено в виде протяженного водопроводящего трубопровода, имеющего направленные вниз отверстия, которое жестко прикреплено к трубчатому стояку узла подсоединения, включающего полностью заглубленный в землю вертикально установленный и снабженный обратным клапаном цилиндр с поршнем и соединенным с ним полым штоком, внутри которого и соосно с ним расположен с возможностью вращения вокруг собственной оси трубчатый стояк, сообщающий подпоршневую полость узла подсоединения с водораспределительным устройством. Дождевальная машина кругового действия работает следующим образом. Вода под давлением через обратный клапан 4 поступает под поршень 6 и по стояку 8 идет в трубопровод 1, заполняет его и истекает из отверстий 2, которые могут быть снабжены соплами. Истекающая из отверстий вода создает реактивную силу, поднимающую трубопровод 1. Кроме того, вода давит снизу на поршень 6 и перемещает его вместе со штоком 7, стояком 8 и центральной частью трубопровода 1 вверх в рабочее положение. Благодаря отклонению струй воды, истекающей из отверстий 2 трубопровода 1, создается вращающий момент, заставляющий водораспределительное устройство вращаться вокруг оси узла подсоединения вместе со стояком 8. При этом происходит увлажнение орошаемой площади. Изменение скорости вращения может производиться путем поворота консольных 2 24022006.02.28 частей трубопровода 1 в местах их крепления к стояку 8. Опускание водораспределительного устройства на землю производится медленным снижением давления подаваемой в цилиндр воды, что приведет к опусканию поршня 6, стояка 8 и трубопровода 1. При аварийном (резком) прекращении подачи воды снижается давление в трубопроводе 1 и в подпоршневой полости. Снижение давления в трубопроводе 1 ведет к снижению реактивной силы, поддерживающей его, и часть силы тяжести последнего передается через стояк 8 на шток 7 и поршень 6, которые вынуждены опускаться. При этом обратный клапан 4 закрывается и вода, вытесняясь из цилиндра 5, по стояку 8 поступает в трубопровод 1 и,истекая из отверстий 2, замедляет скорость его опускания на землю. Такая конструкция дождевальной машины кругового действия повышает ее надежность за счет замедления скорости опускания водораспределительного устройства на землю. Преимущество предлагаемой полезной модели состоит в повышении надежности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
