A01D 34/00 — Косилки

Номер патента: U 10255

Опубликовано: 30.08.2014

Авторы: Борисов Андрей Леонидович, Мажугин Евгений Иванович

МПК: A01D 34/00

Метки: косилки, ротор

Текст:

...по полуокружности меньшими торцами и продольная ось симметрии прорези совпадает с продольной осью симметрии ножа, а шляпка оси также имеет в плане продолговатую форму с изготовленными по полуокружности меньшими торцами и выполнена с возможностью ее прохождения в прорезь в ноже, причем продольная ось симметрии шляпки сориентирована перпендикулярно радиусу диска. На фиг. 1 изображен ротор в виде сбоку на фиг. 2 - ось на фиг. 3 - нож...

Номер патента: U 10254

Опубликовано: 30.08.2014

Авторы: Рубец Сергей Григорьевич, Мажугин Евгений Иванович

МПК: A01D 34/00

Метки: нож, косилки, роторной

Текст:

...поперечное сечение и ширину,позволяющую снизу надеть накладку на основание, а на длине, сопряженной с режущей накладкой, выполнено расширяющимся к периферии. На фиг. 1 изображен нож в сборе в виде сверху, на фиг. 2 - продольный разрез А-А по продольной плоскости симметрии. Нож выполнен в виде сборной конструкции, включающей в себя основание 1 (фиг. 1) с отверстием 2 для болта и режущую накладку 3 с режущими кромками 4 по двум боковым...

Номер патента: U 10259

Опубликовано: 30.08.2014

Авторы: Бакач Николай Георгиевич, Басаревский Александр Николаевич, Мажугин Иван Евгеньевич

МПК: A01D 34/00

Метки: нож, роторной, косилки

Текст:

...ширины основания, прямоугольное основание с прямоугольным поперечным сечением выполнено с возможностью установки режущей накладки на прямоугольное основание и ее съема. Применение ножа предложенной конструкции позволяет сократить время на замену или переустановку режущей накладки за счет упрощения ее снятия и установки. На фиг. 1 изображена схема ножа роторной косилки в сборе, вид сверху на фиг. 2 режущая накладка с наложенным поперечным...

Номер патента: 18538

Опубликовано: 30.08.2014

Авторы: Рехлицкий Олег Валентинович, Царун Николай Адамович, Дюжев Андрей Анисимович, Меженников Александр Павлович, Водопетов Алексей Владимирович

МПК: A01D 34/00

Метки: измельчитель, самоходный, полевой

Текст:

...поворота вокруг оси основания 5 с помощью гидромотора-редуктора 9. Выгрузной трубопровод 7 шарнирно связан с переходным фланцем 6 с возможностью поворота в 3 18538 1 2014.08.30 примерно вертикальной плоскости с помощью первого гидроцилиндра 10, шарнирно связанного с переходным фланцем 6 и выгрузным трубопроводом 7. Направляющий козырек 8 шарнирно связан с выгрузным трубопроводом 7 с возможностью поворота в примерно вертикальной...

Номер патента: 18537

Опубликовано: 30.08.2014

Авторы: Водопетов Алексей Владимирович, Дюжев Андрей Анисимович, Рехлицкий Олег Валентинович, Шкирский Вячеслав Николаевич

МПК: A01D 34/00

Метки: полевой, измельчитель, самоходный

Текст:

...8. Основание 5 установлено неподвижно относительно рамы 1. Переходной фланец 6 установлен на основании 5 с возможностью поворота вокруг оси основания 5 с помощью гидромотора-редуктора 9. Выгрузной трубопровод 7 шарнирно связан с переходным фланцем 6 с возможностью поворота в примерно вертикальной плоскости с помощью первого гидроцилиндра 10, шарнирно связанного с переходным фланцем 6 и выгрузным трубопроводом 7. Направляющий козырек 8 шарнирно...

Номер патента: 18401

Опубликовано: 30.08.2014

Авторы: Новиков Дмитрий Михайлович, Подрез Вячеслав Владимирович, Макаренко Владимир Иванович, Федорович Сергей Александрович

МПК: A01D 34/00, A01D 41/00, F15B 7/00...

Метки: сельскохозяйственная, машина, уборочная

Текст:

...12, соединяющий гидролинию 11 управления со сливом. Гидроблок 8 управления снабжен дополнительным двухпозиционным нормально закрытым электроуправляемым гидрораспределителем 13 и пятым предохранительным клапаном 14, установленным в сливной гидромагистрали дополнительного двухпозиционного нормально закрытого электроуправляемого гидрораспределителя 13, при этом дополнительный двухпозиционный нормально закрытый электроуправляемый...

Номер патента: U 10134

Опубликовано: 30.06.2014

Авторы: Рехлицкий Олег Валентинович, Волков Иван Васильевич, Хайкин Леонид Борисович, Кузменков Сергей Владимирович

МПК: A01D 34/00

Метки: модуль, убирающий

Текст:

...возможности убирающего модуля. Таким образом, узкие эксплуатационные возможности - основной недостаток данного модуля. Техническая задача, решаемая заявляемой полезной моделью, - расширение эксплуатационных возможностей убирающего модуля. Поставленная задача достигается тем, что убирающий модуль, содержащий ловители с близлежащими к продольной оси убирающего модуля первыми боковыми стенками и удаленными от продольной оси убирающего модуля...

Номер патента: U 10122

Опубликовано: 30.06.2014

Авторы: Кузменков Сергей Владимирович, Рехлицкий Олег Валентинович, Хайкин Леонид Борисович, Волков Иван Васильевич

МПК: A01D 34/00

Метки: жатка

Текст:

...процесса - основной недостаток данной жатки. Техническая задача, решаемая заявляемой полезной моделью, - стабилизация технологического процесса. Поставленная задача достигается тем, что жатка, содержащая раму с промежуточным элементом, на котором неподвижно установлен опорный элемент, а также режущий аппарат с пальцевым брусом, закрепленным на опорном элементе крепежными элементами,снабжена элементом жесткости, выполненным в виде...

Номер патента: U 9875

Опубликовано: 28.02.2014

Авторы: Бакач Николай Георгиевич, Мажугин Иван Евгеньевич, Басаревский Александр Николаевич, Кострома Сергей Павлович

МПК: A01D 34/00

Метки: ротор, косилки-измельчителя

Текст:

...к диску шарнирно прикреплены отогнутые вверх дополнительные ножи измельчения с боковыми режущими кромками. Недостатком такой конструкции ротора является то, что при скашивании на сельскохозяйственных полях мелкого кустарника и бурьяна происходит забивание ими пустот между подъемными пластинками ножей скашивания и установленных над ним ножей измельчения, при этом пластинка не способна доставить скошенные стебли кустарника к ножу измельчения,...

Номер патента: U 9874

Опубликовано: 28.02.2014

Авторы: Жеребятьев Евгений Васильевич, Мажугин Иван Евгеньевич, Басаревский Александр Николаевич, Бакач Николай Георгиевич

МПК: A01D 34/00

Метки: роторной, нож, косилки-измельчителя

Текст:

...пластинку с верхней подъемной плоскостью. Недостатком ножа такой конструкции является его повышенная материалоемкость,обусловленная тем, что периферийный участок имеет расположенную напротив режущей кромки дополнительную трапециевидную часть, выступающую за границы периферийного участка, которая, будучи отогнутой под острым углом вверх, образует подъемную плоскость. Задачей полезной модели является уменьшение материалоемкости ножа. Решение...

Номер патента: U 9739

Опубликовано: 30.12.2013

Авторы: Бакач Николай Георгиевич, Мажугин Иван Евгеньевич, Басаревский Александр Николаевич

МПК: A01D 34/00

Метки: косилки-измельчителя, ротор

Текст:

...подъемной пластинкой. Недостатком вышеуказанных конструкций роторов является то, что при работе режущая кромка ножа и шарнир выступают из-под диска ротора косилки-измельчителя, что приводит к нарушению дернового покрова, а это влечет за собой снижение качества скашиваемой и измельчаемой растительности. Задачей полезной модели является повышение качества скашивания и измельчения растительности. Решение поставленной задачи обеспечивается...

Номер патента: U 9735

Опубликовано: 30.12.2013

Авторы: Басаревский Александр Николаевич, Мажугин Иван Евгеньевич, Бакач Николай Георгиевич

МПК: A01D 34/00

Метки: косилки-измельчителя, роторной, нож

Текст:

...степени измельчения растительности. Решение поставленной задачи обеспечивается тем, что нож роторной косилки-измельчителя, выполненный в виде вытянутой пластины, состоящей из внутреннего, расположенного ближе к оси вращения ротора, горизонтального участка с отверстием для шарнирного присоединения ножа к ротору, периферийного горизонтального участка, расположенного ниже внутреннего участка, имеющего боковую режущую кромку и отогнутую...

Номер патента: U 9535

Опубликовано: 30.10.2013

Авторы: Басаревский Александр Николаевич, Мажугин Иван Евгеньевич, Бакач Николай Георгиевич

МПК: A01D 34/00

Метки: косилки-измельчителя, ротор

Текст:

...ротор косилки-измельчителя 2 (прототип), содержащий приводной вал, диски, к которым шарнирно посредством болтового соединения закреплены отогнутые вниз ножи скашивания с боковой режущей кромкой и отогнутой вверх подъемной пластинкой. Недостатком такой конструкции ротора является низкое качество измельчения растительности. Задачей полезной модели является повышение качества измельчения растительности. Решение поставленной задачи...

Номер патента: 17510

Опубликовано: 30.08.2013

Авторы: Дюжев Андрей Анисимович, Волков Иван Васильевич, Камко Александр Иванович, Геращенко Святослав Александрович

МПК: A01D 57/03, A01D 34/00

Метки: жатка

Текст:

...процесса путем обеспечения минимальных потерь при скашивании зерновых культур и равномерной загрузки молотилки. Задача достигается тем, что в жатке, содержащей мотовило, включающее центральную трубу с фланцами, диски, закрепленные на фланцах, лучи, закрепленные на дисках,граблины с зубьями, шарнирно установленные вдоль центральной трубы на концах лучей,механизм изменения угла наклона граблин, а также привод мотовила, механизм изменения...

Номер патента: U 8949

Опубликовано: 28.02.2013

Авторы: Рубец Сергей Григорьевич, Мажугин Евгений Иванович, Борисов Андрей Леонидович

МПК: A01D 34/00

Метки: аппарат, роторной, режущий, косилки

Текст:

...состоит из основного бруса, заполненного смазкой, закрытого снизу крышкой,вдоль бруса в верхней его части на валах установлены роторы, на противоположном конце валов закреплены шестерни с соосно установленными цилиндрическими вставками,эти шестерни соединены с приводной шестерней посредством промежуточных шестерен,отличается тем, что в дисках шестерен выполнены четыре входных отверстия, расположенные между собой под углом 90. На фиг. 1...

Номер патента: U 8616

Опубликовано: 30.10.2012

Авторы: Бакач Николай Георгиевич, Мажугин Иван Евгеньевич

МПК: A01D 34/00

Метки: нож, косилки-измельчителя, роторной

Текст:

...расположенном ниже внутреннего участка,имеются боковая режущая кромка и отогнутая вверх подъемная пластинка, а между горизонтальными участками расположен средний наклонный участок, периферийный участок ножа трапецеидального поперечного сечения на наиболее удаленной от центра части снабжен выступом и съемной режущей накладкой, имеющей боковую режущую кромку,подъемную пластинку и продольный паз трапецеидального поперечного сечения,...

Номер патента: 15984

Опубликовано: 30.06.2012

Авторы: КИРШ, Жаки, ВАЛЬТЕР, Рене

МПК: A01D 34/00

Метки: дисковой, балки, способ, изготовления, косилки, косилочной, картер

Текст:

...с известными техническими решениями. Этот новый способ содержит меньше операций, и поэтому изготовление картеров занимает меньше времени. В результате последовательных циклов изготовления получают идентичные картеры. Вырезание лазерным лучом является точным и надежным. Оно обеспечивает выполнение отверстий точно по необходимому размеру и их абсолютно удовлетворительную обработку, в результате чего отпадает необходимость в последующей...

Номер патента: U 8345

Опубликовано: 30.06.2012

Авторы: Мажугин Евгений Иванович, Борисов Андрей Леонидович, Рубец Сергей Григорьевич

МПК: A01D 34/00

Метки: режущий, роторной, косилки, аппарат

Текст:

...вследствие того, что для передачи вращения роторам используется большое количество трущихся деталей. 83452012.06.30 Задачами полезной модели является снижение массы режущего аппарата и повышение его надежности. Решение поставленных задач обеспечивается тем, что, в отличие от прототипа, роторы режущего аппарата приводятся во вращение от коленчатых валов с шатунами. На фиг. 1 изображена кинематическая схема режущего аппарата, вид спереди, на...

Номер патента: 15924

Опубликовано: 30.06.2012

Авторы: Дюжев Андрей Анисимович, Хайкин Леонид Борисович, Геращенко Святослав Александрович, Камко Александр Иванович, Волков Иван Васильевич

МПК: A01D 67/00, A01D 34/00

Метки: жатка

Текст:

...и расположенный над поддоном шнек, снабжена последовательно расположенными по ширине жатки рычагами, каждый из которых одним концом шарнирно связан с помощью серьги с рамой, а на вторых концах рычагов закреплена пружинная пластина, на которой, в свою очередь, закреплен режущий аппарат, причем каждый рычаг связан с рамой подпружинивающей его в верхнее положение рессорой и на каждом рычаге установлен опорный башмак, кроме этого, жатка...

Номер патента: U 8144

Опубликовано: 30.04.2012

Авторы: Заяц Эдуард Владимирович, Цыбульский Геннадий Станиславович, Ладутько Сергей Николаевич, Пестис Витольд Казимирович, Филиппов Александр Иванович

МПК: A01D 34/00

Метки: валковая, погодных, сложных, условий, жатка

Текст:

...по его оси симметрии расположен полотенно-пальцевый транспортер шириной от 0,3 до 0,5 от ширины выбросного окна, а под полкой расположены ролики с вертикальными осями вращения, между которыми проходит полиэтиленовый рукав, сматываемый с рулона, установленного на раме, а конец полиэтиленового рукава соединен с передвижным воздухонагнетателем. На выходе левого и правого полотенно-планчатых транспортеров установлены снизу прутковые...

Номер патента: U 8102

Опубликовано: 30.04.2012

Авторы: Борисов Андрей Леонидович, Рубец Сергей Григорьевич, Мажугин Евгений Иванович

МПК: A01D 34/00

Метки: роторной, косилки, режущий, аппарат

Текст:

...косилки. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа на основном брусе выполнены окна, закрытые крышками. На фиг. 1 изображена схема режущего аппарата, вид сзади, на фиг. 2 - увеличенный фрагмент участка режущего аппарата, на котором выполнены специальные окна. Режущий аппарат (фиг. 1) состоит из основного бруса 1, заполненного смазкой и закрытого снизу крышкой 2. Вдоль бруса 1 в верхней его части на валах...

Номер патента: U 7741

Опубликовано: 30.12.2011

Авторы: Борисов Андрей Леонидович, Рубец Сергей Григорьевич, Мажугин Евгений Иванович

МПК: A01D 34/00

Метки: косилки, ротор

Текст:

...счет изменения конструкции диска. Решение поставленной задачи обеспечивается тем, что, в отличие от прототипа, диск выполнен состоящим из центральной и присоединенных к ней посредством петель периферийных частей, имеющих возможность отклоняться вверх. На фиг. 1 изображен ротор, вид сверху, на фиг. 2 приведен вид ротора сбоку, где штриховой линией показаны нож и периферийная часть диска в поднятом положении. Ротор косилки содержит диск,...

Номер патента: 15208

Опубликовано: 30.12.2011

Авторы: Меженников Александр Павлович, Дюжев Андрей Анисимович, Галецкий Дмитрий Анатольевич, Волков Иван Васильевич, Чупрынин Юрий Вячеславович

МПК: A01D 34/00, A01D 57/02

Метки: сельскохозяйственный, модуль, убирающий

Текст:

...4, установленную с возможностью перемещения вдоль поддержки 3, мотовило 5, установленное в подшипниковых узлах (на фигуре не обозначены) на опоре 4, первый гидроцилиндр 6, шарнирно связанный с поддержкой 3 и опорой 4, и второй гидроцилиндр 7, шарнирно связанный с рамой 1 и поддержкой 3. Модуль снабжен поступательной парой 8, с помощью шарниров (на фигуре не обозначены) связанной с рамой 1 и опорой 4. Пара 8 снабжена ограничителем 9...

Номер патента: U 7457

Опубликовано: 30.08.2011

Автор: Попов Виктор Борисович

МПК: A01D 34/00, A01D 41/00

Метки: уборочная, сельскохозяйственная, машина

Текст:

...связанный с базовым модулем, и механизм продольного уравновешивания убирающего модуля, включающий установленный на базовом модуле двуплечий рычаг, первое плечо которого пружиной связано с базовым модулем, а второе - с тягой, механизм продольного уравновешивания убирающего модуля снабжен установленным на базовом модуле дополнительным двуплечим рычагом, первое плечо которого связано с тягой, а второе - с убирающим модулем. Изложенная...

Номер патента: 14085

Опубликовано: 28.02.2011

Авторы: Барсуков Юрий Константинович, Камко Александр Иванович, Дюжев Андрей Анисимович, Волков Иван Васильевич, Чупрынин Юрий Вячеславович

МПК: A01D 34/00

Метки: косилка, ротационная

Текст:

...- общий вид косилки фиг. 2 - вид А на фиг. 1 фиг. 3 - вид Б на фиг. 2. Ротационная косилка содержит раму 1, две рабочие секции 2 с опорными башмаками(на фигурах не показаны) и две дополнительные рамы 3. Каждая дополнительная рама 3 связана с рамой 1 с помощью механизма 4 уравновешивания рабочей секции 2 в продольной направлению перемещения косилки плоскости, предназначенного для обеспечения оптимальной нагрузки на опорные башмаки при...

Номер патента: U 7050

Опубликовано: 28.02.2011

Авторы: Шило Иван Николаевич, Агейчик Михаил Валерьевич, Романюк Николай Николаевич, Агейчик Валерий Александрович

МПК: A01D 34/00

Метки: режущий, аппарат, косилки, травы

Текст:

...в виде конической пружины, закрепленной к валу привода меньшим основанием, причем образующая внешней конической поверхности конической пружины в нижнем положении занимает горизонтальное положение и повернута относительно вершины конусной поверхности со стороны привода в сторону против движения косилки на угол, равный углу между образующей и осью симметрии конической пружины, а горизонтальные проекции передних кромок ряда нижних...

Номер патента: U 6876

Опубликовано: 30.12.2010

Авторы: Рубец Сергей Григорьевич, Мажугин Евгений Иванович, Борисов Андрей Леонидович

МПК: A01D 34/00

Метки: косилки, роторной, аппарат, режущий

Текст:

...изображена кинематическая схема режущего аппарата, вид сзади, на фиг. 2 вид, совмещенный с разрезом, шестерни с цилиндрической вставкой, на фиг. 3 - разрез участка соединения цилиндрической вставки с шестерней. Режущий аппарат (фиг. 1) состоит из основного бруса 1, заполненного смазкой и закрытого снизу крышкой 2. Вдоль бруса 1 в верхней его части на валах 3 установлены роторы 4. На противоположном конце валов 3 закреплены шестерни 5,...

Номер патента: U 6875

Опубликовано: 30.12.2010

Авторы: Рубец Сергей Григорьевич, Борисов Андрей Леонидовч, Мажугин Евгений Иванович

МПК: A01D 34/00

Метки: роторной, аппарат, режущий, косилки

Текст:

...что в отличие от прототипа режущий аппарат роторной косилки содержит шестерни с последовательно уменьшающейся шириной, начиная от приводной распределительной шестерни. При этом ширина каждой последующей шестерни определяется по формуле-1,где- ширина шестерен, следующих после приводной распределительной шестерни- порядковый номер шестерни- ширина приводной распределительной шестерни- коэффициент полезного действия зубчатой пары. На фигуре...

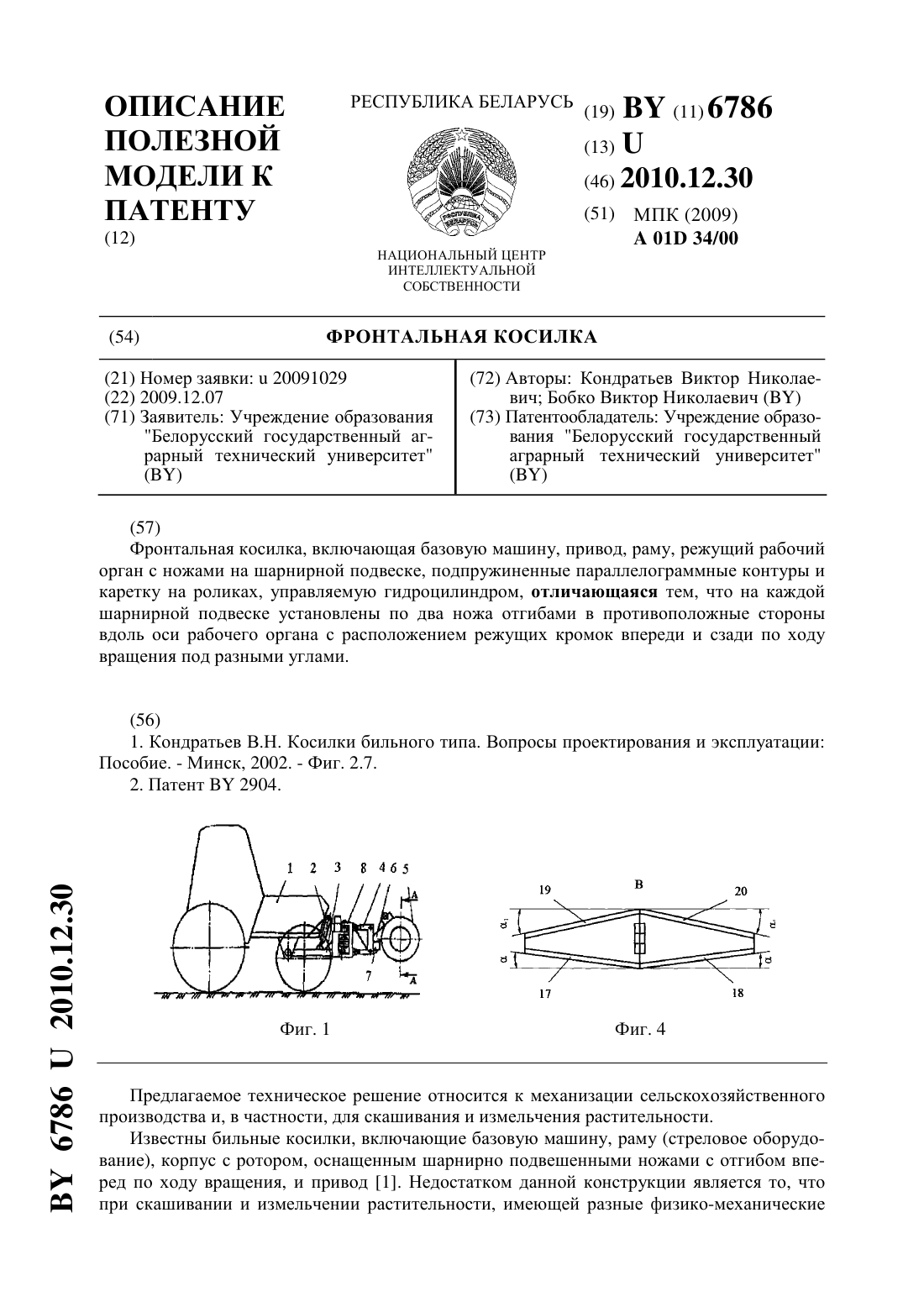

Номер патента: U 6786

Опубликовано: 30.12.2010

Авторы: Бобко Виктор Николаевич, Кондратьев Виктор Николаевич

МПК: A01D 34/00

Метки: фронтальная, косилка

Текст:

...растительности, имеющей плотную структуру ствола. Следовательно, при эксплуатации фронтальных косилок производят замену подвесок с необходимыми углами заточки кромок на отгибах ножей. Набор комплектов подвесок увеличивает металлоемкость, что в свою очередь увеличивает себестоимость работ. На фиг. 4 показаны ножи, лезвия отгибов которых спереди и сзади по ходу вращения заточены под разными угламии 1. При скашивании и измельчении молодых...

Номер патента: 13441

Опубликовано: 30.08.2010

Авторы: Кондратьев Виктор Николаевич, Болбышко Валерий Александрович

МПК: A01D 34/00

Метки: косилка, фронтальная

Текст:

...рабочим органом неровностей в поперечном направлении и упрощение конструкции. Указанная цель достигается тем, что во фронтальной косилке, включающей базовую машину с механизмом навески, включающим гидроцилиндр поворота рабочего органа и рабочий орган, механизм навески включает гидроцилиндр подъема рабочего органа и три тяги, одним концом закрепленные на базовой машине, а другим - на рабочем органе, причем один конец каждой тяги имеет...

Номер патента: U 6474

Опубликовано: 30.08.2010

Авторы: Основин Виктор Николаевич, Агейчик Валерий Александрович, Основин Сергей Викторович

МПК: A01D 34/00

Метки: дна, скашивания, мелиоративных, каналов, машина

Текст:

...включающий закрепленный на раме рабочего органа гидромотор, к нижней части которого присоединен ротор с вертикальной осью вращения приводного вала с закрепленными на нем шарнирно в общей горизонтальной плоскости ножами,причем рабочий орган выполнен в виде отдельного прицепного блока, имеющего закрепленную на его раме лыжу для опоры и передвижения, при этом блок установлен с возможностью перемещения по дну канала, а ножи выполнены сменными,...

Номер патента: U 6273

Опубликовано: 30.06.2010

Авторы: Бобко Виктор Николаевич, Кондратьев Виктор Николаевич, Оскирко Сергей Иванович

МПК: A01D 34/00

Метки: фронтальная, косилка

Текст:

...кареткой 8,опирающейся роликами на брус рамы. Шарнирные подвески включают на валу 9 рабочего органа жестко закрепленные проушины 10, на которых шарнирно установлены звенья 11. На каждое звено нанизано по два ножа 12 и 13 своими пазами 14. Отгибы 15 и 16 ножей ориентированы в противоположные стороны вдоль вала 9, а их режущие кромки 17, являющиеся продолжением режущих кромок 18 на торцах ножей, расположены впереди по ходу вращения...

Номер патента: 13113

Опубликовано: 30.04.2010

Авторы: Рехлицкий Олег Валентинович, Меженников Александр Павлович, Чупрынин Юрий Вячеславович, Муха Сергей Николаевич, Дюжев Андрей Анисимович

МПК: A01D 34/00, A01D 41/00

Метки: машина, сельскохозяйственная, уборочная

Текст:

...в поперечной направлению движения машины плоскости, а двуплечие рычаги установлены на базовом модуле или на убирающем модуле. Изложенная сущность заявляемого изобретения поясняется чертежом, на котором представлен общий вид машины (вид в плане). Сельскохозяйственная уборочная машина содержит базовый модуль 1, убирающий модуль 2, соединенный с базовым модулем с помощью сферического шарнира (на фигуре не обозначен), и механизм 3...

Номер патента: U 6006

Опубликовано: 28.02.2010

Автор: Попов Виктор Борисович

МПК: A01D 34/00

Метки: ротационная, косилка

Текст:

...выполнен в виде замкнутого гибкого элемента, взаимодействующего своими противоположными поверхностями со смежными жесткими элементами. Выполнение передаточного механизма в виде замкнутого гибкого элемента, взаимодействующего своими противоположными поверхностями со смежными жесткими элементами, снижает металлоемкость ротационной косилки. Изложенная сущность полезной модели поясняется фигурой, на которой представлена кинематическая схема...

Номер патента: U 5503

Опубликовано: 30.08.2009

Авторы: Оскирко Сергей Иванович, Кондратьев Виктор Николаевич, Бобко Виктор Николаевич

МПК: A01D 34/00

Метки: косилка, бильная

Текст:

...увеличения угла заточки. При этом угол заточкиизменяется в пределах 90 в зависимости от диаметра срезаемых растений. С увеличением диаметра растений уголувеличивается. Работа таких ножей повышает качество скашивания и измельчения грубостебельных растений. Сущность технического решения поясняется чертежами, где на фиг. 1 представлен общий вид бильной косилки, на фиг. 2 - шарнирная подвеска двух ножей, вид спереди (АА, фиг. 1), на фиг. 3 - то...

Номер патента: U 5487

Опубликовано: 30.08.2009

Авторы: Агейчик Михаил Валерьевич, Шило Иван Николаевич, Агейчик Валерий Александрович

МПК: A01D 34/00

Метки: растений, междурядьях, плодовых, культур, скашивания, сорных, устройство, ягодных

Текст:

...минимального радиуса стволов у оснований культурных растений в обрабатываемых междурядьях, где в качающийся рычаг между вертикальным валом и шарниром присоединения гидроцилиндра вмонтирован шарнир, разделяющий его на наружную и внутреннюю части с возможностью их вращения относительно друг друга, причем к наружной части своими концами к разным ее боковым сторонам крепятся две пружины кручения равной жесткости противоположной 2 54872009.08.30...

Номер патента: U 5065

Опубликовано: 28.02.2009

Авторы: Агейчик Валерий Александрович, Шупилов Александр Алексеевич

МПК: A01D 34/00

Метки: роторная, косилка

Текст:

...посредством ременных передач последовательно от вала к валу, причем роторы с ножами установлены с возможностью вращения в вертикальной плоскости на валах,смонтированных в горизонтальной плоскости перпендикулярно раме, при этом сама рама также установлена в горизонтальной плоскости под острым углом к продольной оси трактора, а соседние роторы в горизонтальной плоскости по направлению движения базовой машины размещены со смещением...

Номер патента: U 4804

Опубликовано: 30.10.2008

Авторы: Кондратьев Виктор Николаевич, Бобко Виктор Николаевич

МПК: A01D 34/00

Метки: бильная, косилка

Текст:

...Сущность технического решения поясняется чертежами, где на фиг. 1 представлен общий вид бильной косилки, на фиг. 2 - шарнирная подвеска двух ножей, вид спереди(А-А, фиг. 1), на фиг. 3 - то же, вид сбоку (Б, фиг. 2), на фиг. 4 - дисковый нож. Предлагаемая бильная косилка содержит базовую машину 1, на которой смонтирован гидроцилиндр 2 для подъема рамы 3 с подпружиненными параллелограммными контурами 4 и режущим рабочим органом 5. Посредством...

Номер патента: 10959

Опубликовано: 30.08.2008

Авторы: Чупрынин Юрий Вячеславович, Рехлицкий Олег Валентинович, Козлов Владимир Иванович, Жмайлик Валерий Алексеевич, Дюжев Андрей Анисимович

МПК: A01D 41/00, A01D 34/00

Метки: машина, уборочная, сельскохозяйственная

Текст:

...модуле корпуса с закрепленными на нем переключателями дополнительного трехпозиционного электроуправляемого гидро 2 10959 1 2008.08.30 распределителя, и отвеса, шарнирно связанного с корпусом и установленного с возможностью попеременного взаимодействия с переключателями. Изложенная сущность заявляемого изобретения поясняется гидрокинематической схемой сельскохозяйственной уборочной машины. Сельскохозяйственная уборочная машина...

Номер патента: 11013

Опубликовано: 30.08.2008

Авторы: Дюжев Андрей Анисимович, Савков Михаил Александрович, Волков Иван Васильевич, Иоффе Марк Павлович

МПК: A01D 67/00, A01D 34/00, A01D 47/00...

Метки: жатка

Текст:

...в поперечной направлению перемещения жатки плоскости, одна из частей мотовила, не связанная с приводом мотовила, установлена на секции рамы с возможностью осевого перемещения, передаточный механизм выполнен в виде карданного шарнира, центр которого расположен в одной примерно вертикальной плоскости с осью общего для секций рамы шарнира, части шнека расположены симметрично относительно общего для секций рамы шарнира, а части мотовила...
