Электромагнитный аппарат

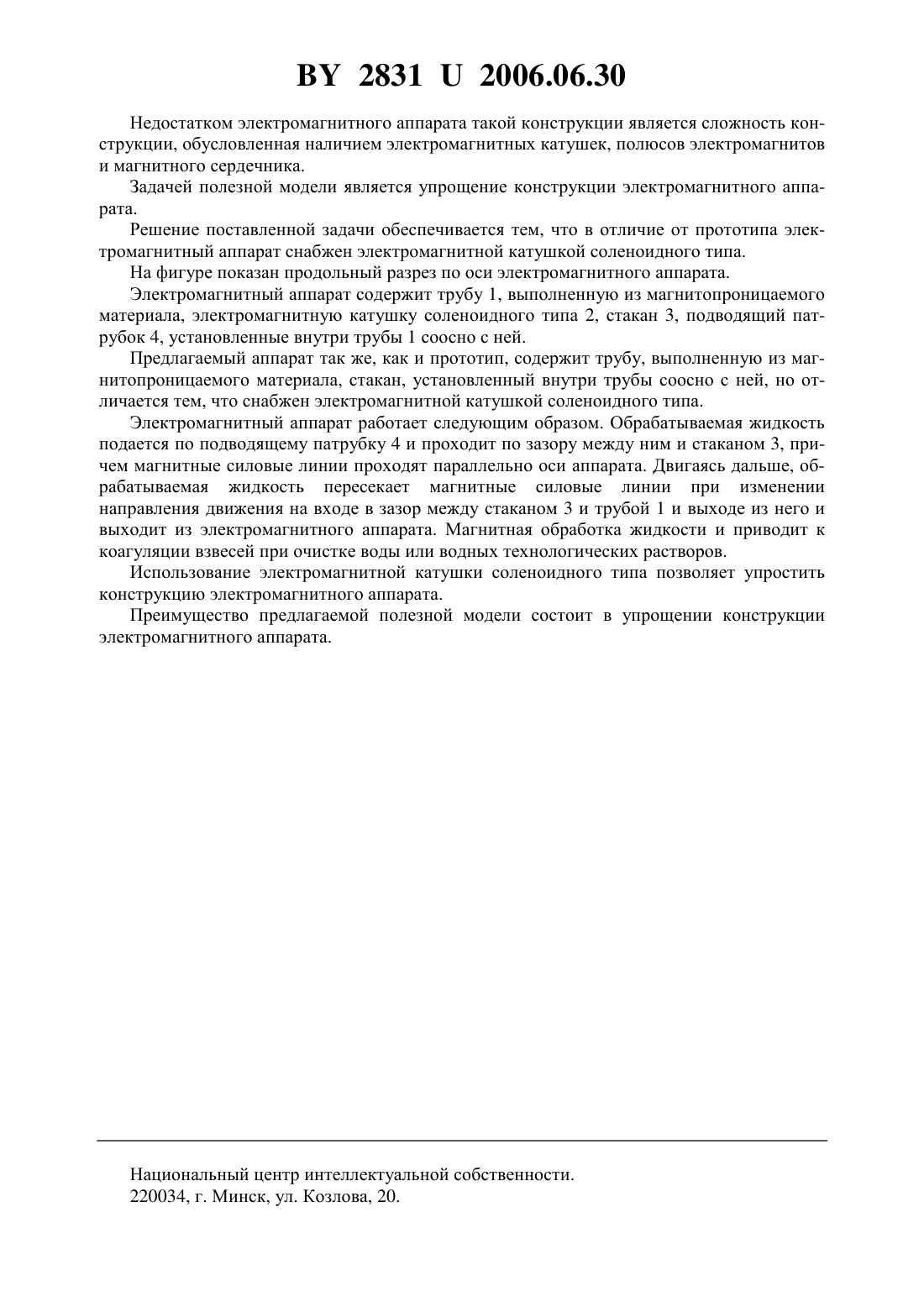

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Казаков Андрей Леонидович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Электромагнитный аппарат, содержащий трубу, выполненную из магнитопроницаемого материала, стакан, установленный внутри грубы соосно с ней, отличающийся тем,что снабжен электромагнитной катушкой соленоидного типа. Полезная модель относится к устройствам для электромагнитной обработки жидкостей и может быть использована для коагуляции взвесей при очистке воды или водных технологических растворов. Известен электромагнитный аппарат 1, содержащий трубу, выполненную из магнитопроницаемого материала, установленные снаружи нее электромагнитные катушки и полюса электромагнитов, магнитный сердечник, имеющий сквозное осевое отверстие, а также стакан, установленные внутри трубы соосно с ней. 28312006.06.30 Недостатком электромагнитного аппарата такой конструкции является сложность конструкции, обусловленная наличием электромагнитных катушек, полюсов электромагнитов и магнитного сердечника. Задачей полезной модели является упрощение конструкции электромагнитного аппарата. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа электромагнитный аппарат снабжен электромагнитной катушкой соленоидного типа. На фигуре показан продольный разрез по оси электромагнитного аппарата. Электромагнитный аппарат содержит трубу 1, выполненную из магнитопроницаемого материала, электромагнитную катушку соленоидного типа 2, стакан 3, подводящий патрубок 4, установленные внутри трубы 1 соосно с ней. Предлагаемый аппарат так же, как и прототип, содержит трубу, выполненную из магнитопроницаемого материала, стакан, установленный внутри трубы соосно с ней, но отличается тем, что снабжен электромагнитной катушкой соленоидного типа. Электромагнитный аппарат работает следующим образом. Обрабатываемая жидкость подается по подводящему патрубку 4 и проходит по зазору между ним и стаканом 3, причем магнитные силовые линии проходят параллельно оси аппарата. Двигаясь дальше, обрабатываемая жидкость пересекает магнитные силовые линии при изменении направления движения на входе в зазор между стаканом 3 и трубой 1 и выходе из него и выходит из электромагнитного аппарата. Магнитная обработка жидкости и приводит к коагуляции взвесей при очистке воды или водных технологических растворов. Использование электромагнитной катушки соленоидного типа позволяет упростить конструкцию электромагнитного аппарата. Преимущество предлагаемой полезной модели состоит в упрощении конструкции электромагнитного аппарата. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
