Режущий аппарат роторной косилки

Скачать PDF файл.

Текст

Смотреть все

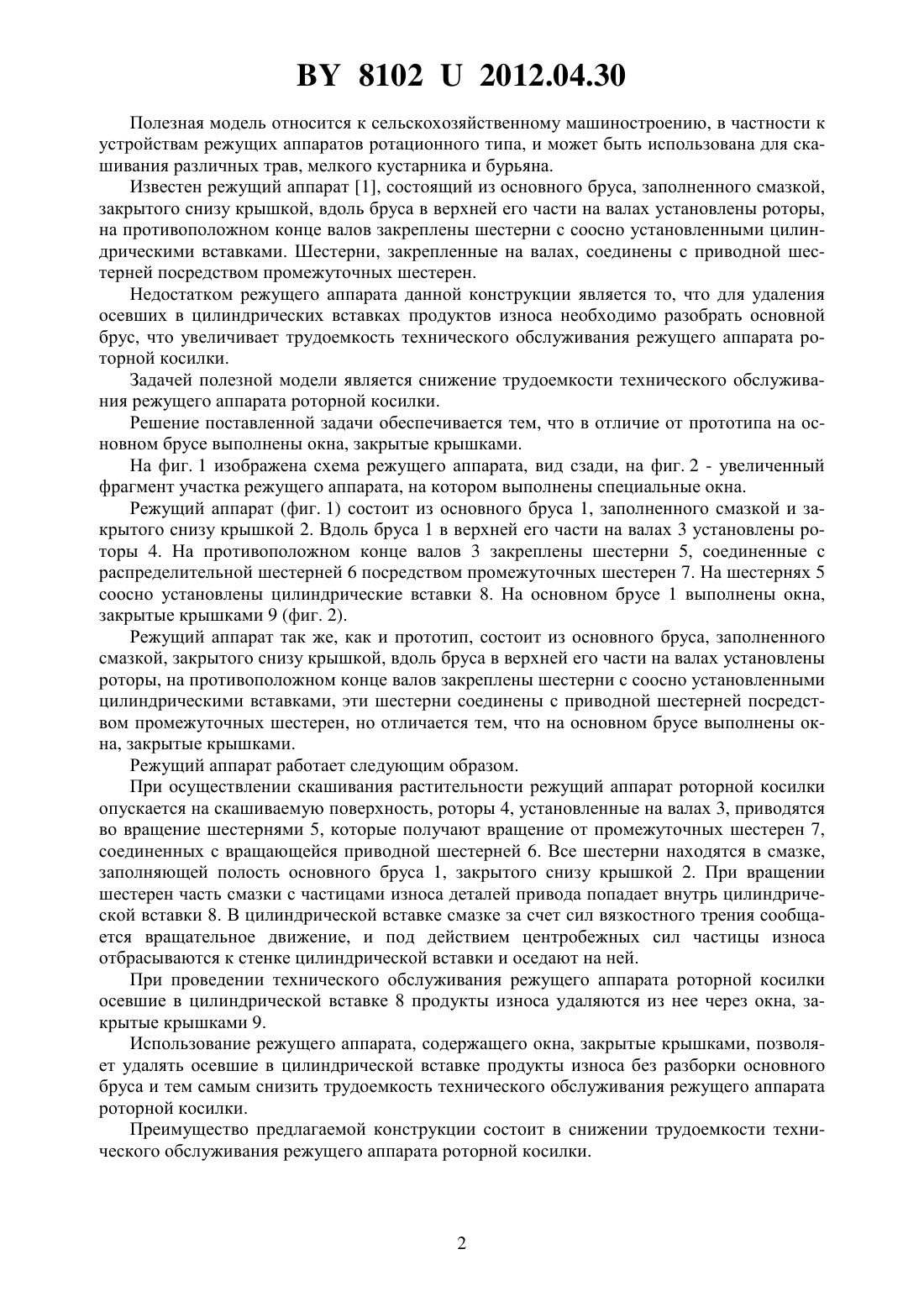

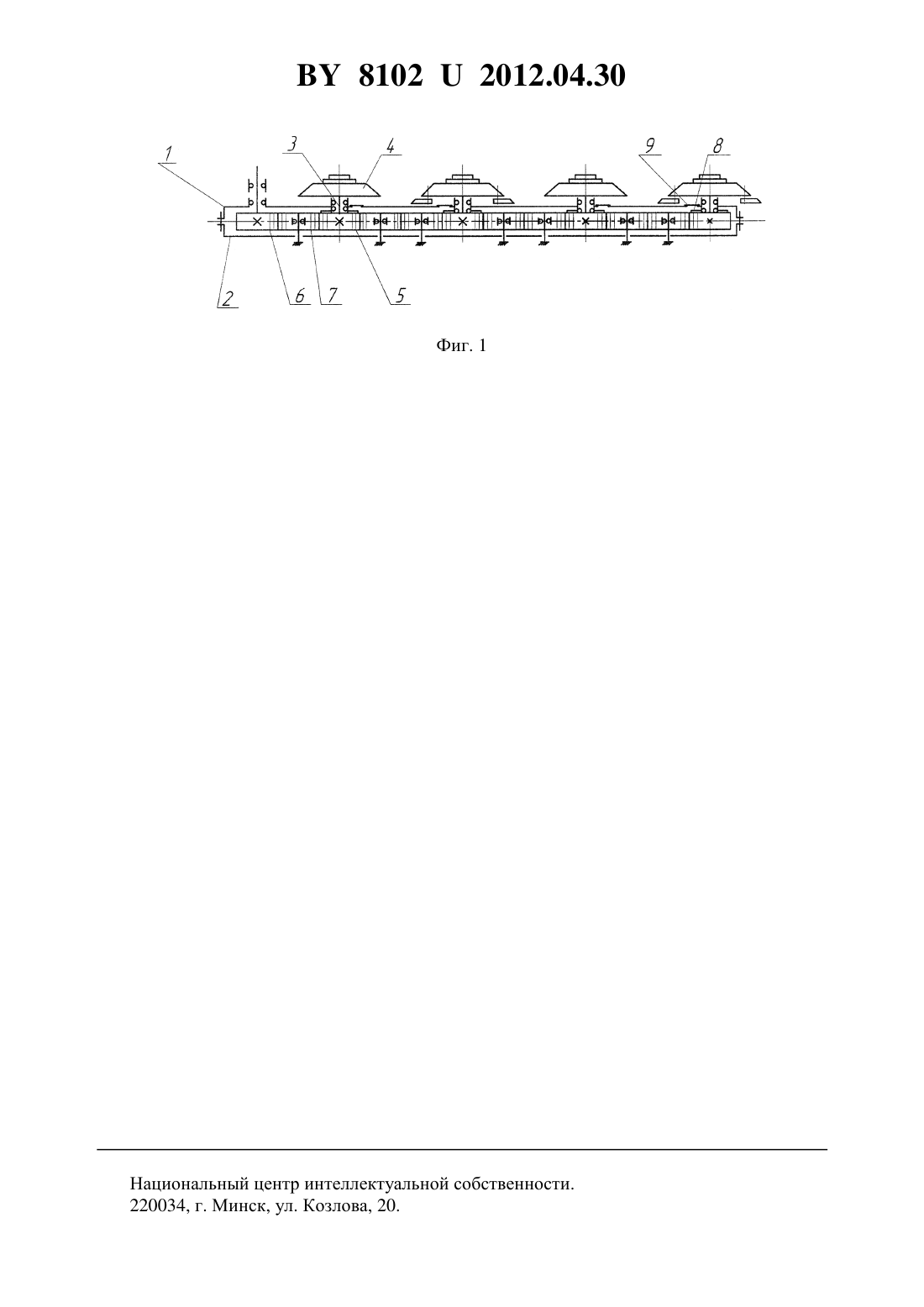

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕЖУЩИЙ АППАРАТ РОТОРНОЙ КОСИЛКИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Борисов Андрей Леонидович Рубец Сергей Григорьевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Режущий аппарат, состоящий из основного бруса, заполненного смазкой, закрытого снизу крышкой, вдоль бруса в верхней его части на валах установлены роторы, на противоположном конце валов закреплены шестерни с соосно установленными цилиндрическими вставками, эти шестерни соединены с приводной шестерней посредством промежуточных шестерен, отличающийся тем, что на основном брусе выполнены окна,закрытые крышками.(56) 1. Режущий аппарат роторной косилки Пат. Респ. Беларусь 6876, МПК 01 34/00 / Е.И. Мажугин, А.Л. Борисов, С.Г. Рубец заявитель Бел. гос. с/х акад. -20100403 заявл. 23.04.2010 опубл. 15.09.2010 // Афцыйны бюл. / Нац. цэнтр нтэлектуал. уласнасц. 2010. -6. - С. 145. 81022012.04.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам режущих аппаратов ротационного типа, и может быть использована для скашивания различных трав, мелкого кустарника и бурьяна. Известен режущий аппарат 1, состоящий из основного бруса, заполненного смазкой,закрытого снизу крышкой, вдоль бруса в верхней его части на валах установлены роторы,на противоположном конце валов закреплены шестерни с соосно установленными цилиндрическими вставками. Шестерни, закрепленные на валах, соединены с приводной шестерней посредством промежуточных шестерен. Недостатком режущего аппарата данной конструкции является то, что для удаления осевших в цилиндрических вставках продуктов износа необходимо разобрать основной брус, что увеличивает трудоемкость технического обслуживания режущего аппарата роторной косилки. Задачей полезной модели является снижение трудоемкости технического обслуживания режущего аппарата роторной косилки. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа на основном брусе выполнены окна, закрытые крышками. На фиг. 1 изображена схема режущего аппарата, вид сзади, на фиг. 2 - увеличенный фрагмент участка режущего аппарата, на котором выполнены специальные окна. Режущий аппарат (фиг. 1) состоит из основного бруса 1, заполненного смазкой и закрытого снизу крышкой 2. Вдоль бруса 1 в верхней его части на валах 3 установлены роторы 4. На противоположном конце валов 3 закреплены шестерни 5, соединенные с распределительной шестерней 6 посредством промежуточных шестерен 7. На шестернях 5 соосно установлены цилиндрические вставки 8. На основном брусе 1 выполнены окна,закрытые крышками 9 (фиг. 2). Режущий аппарат так же, как и прототип, состоит из основного бруса, заполненного смазкой, закрытого снизу крышкой, вдоль бруса в верхней его части на валах установлены роторы, на противоположном конце валов закреплены шестерни с соосно установленными цилиндрическими вставками, эти шестерни соединены с приводной шестерней посредством промежуточных шестерен, но отличается тем, что на основном брусе выполнены окна, закрытые крышками. Режущий аппарат работает следующим образом. При осуществлении скашивания растительности режущий аппарат роторной косилки опускается на скашиваемую поверхность, роторы 4, установленные на валах 3, приводятся во вращение шестернями 5, которые получают вращение от промежуточных шестерен 7,соединенных с вращающейся приводной шестерней 6. Все шестерни находятся в смазке,заполняющей полость основного бруса 1, закрытого снизу крышкой 2. При вращении шестерен часть смазки с частицами износа деталей привода попадает внутрь цилиндрической вставки 8. В цилиндрической вставке смазке за счет сил вязкостного трения сообщается вращательное движение, и под действием центробежных сил частицы износа отбрасываются к стенке цилиндрической вставки и оседают на ней. При проведении технического обслуживания режущего аппарата роторной косилки осевшие в цилиндрической вставке 8 продукты износа удаляются из нее через окна, закрытые крышками 9. Использование режущего аппарата, содержащего окна, закрытые крышками, позволяет удалять осевшие в цилиндрической вставке продукты износа без разборки основного бруса и тем самым снизить трудоемкость технического обслуживания режущего аппарата роторной косилки. Преимущество предлагаемой конструкции состоит в снижении трудоемкости технического обслуживания режущего аппарата роторной косилки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: A01D 34/00

Метки: режущий, роторной, аппарат, косилки
