Режущий аппарат роторной косилки

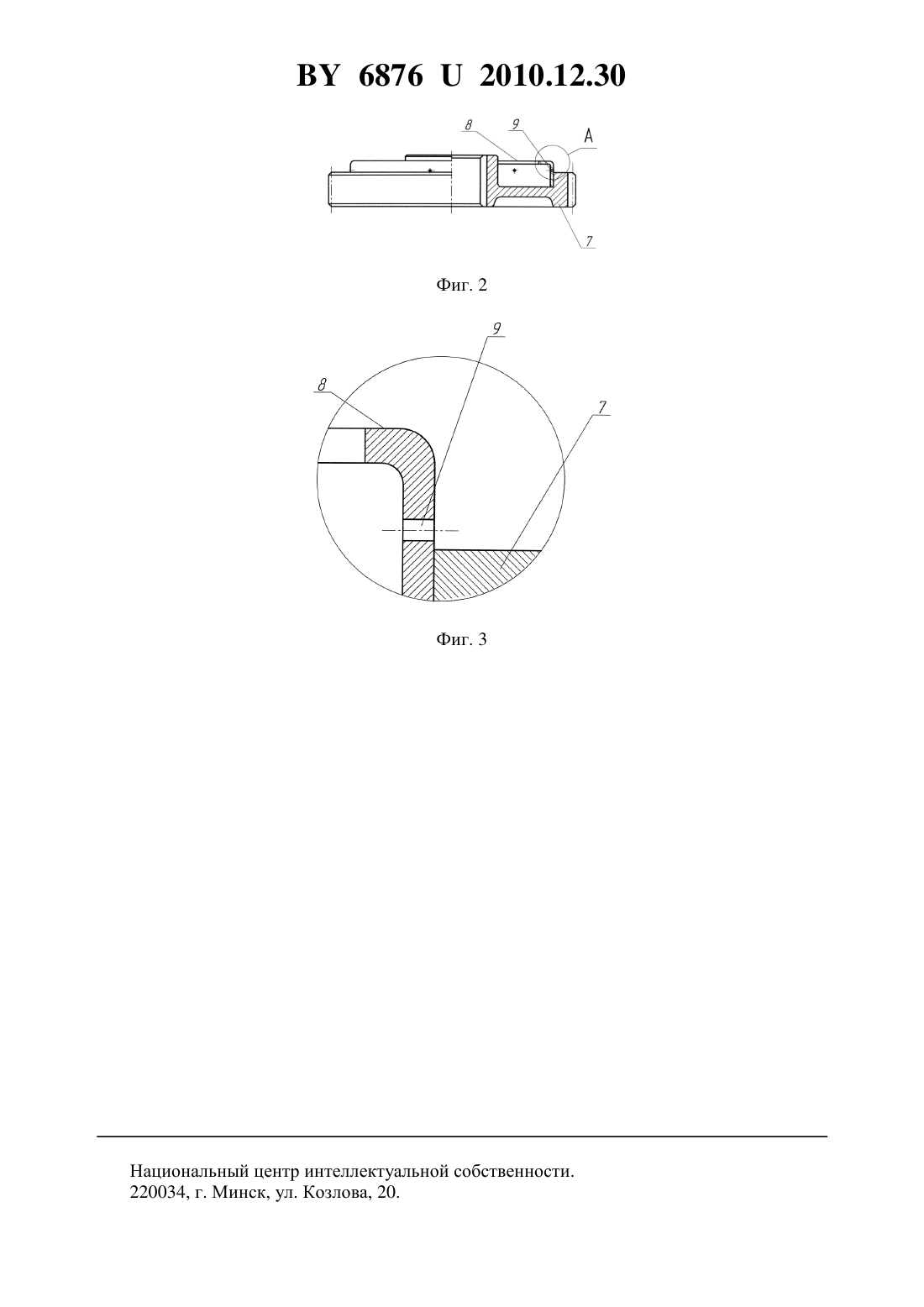

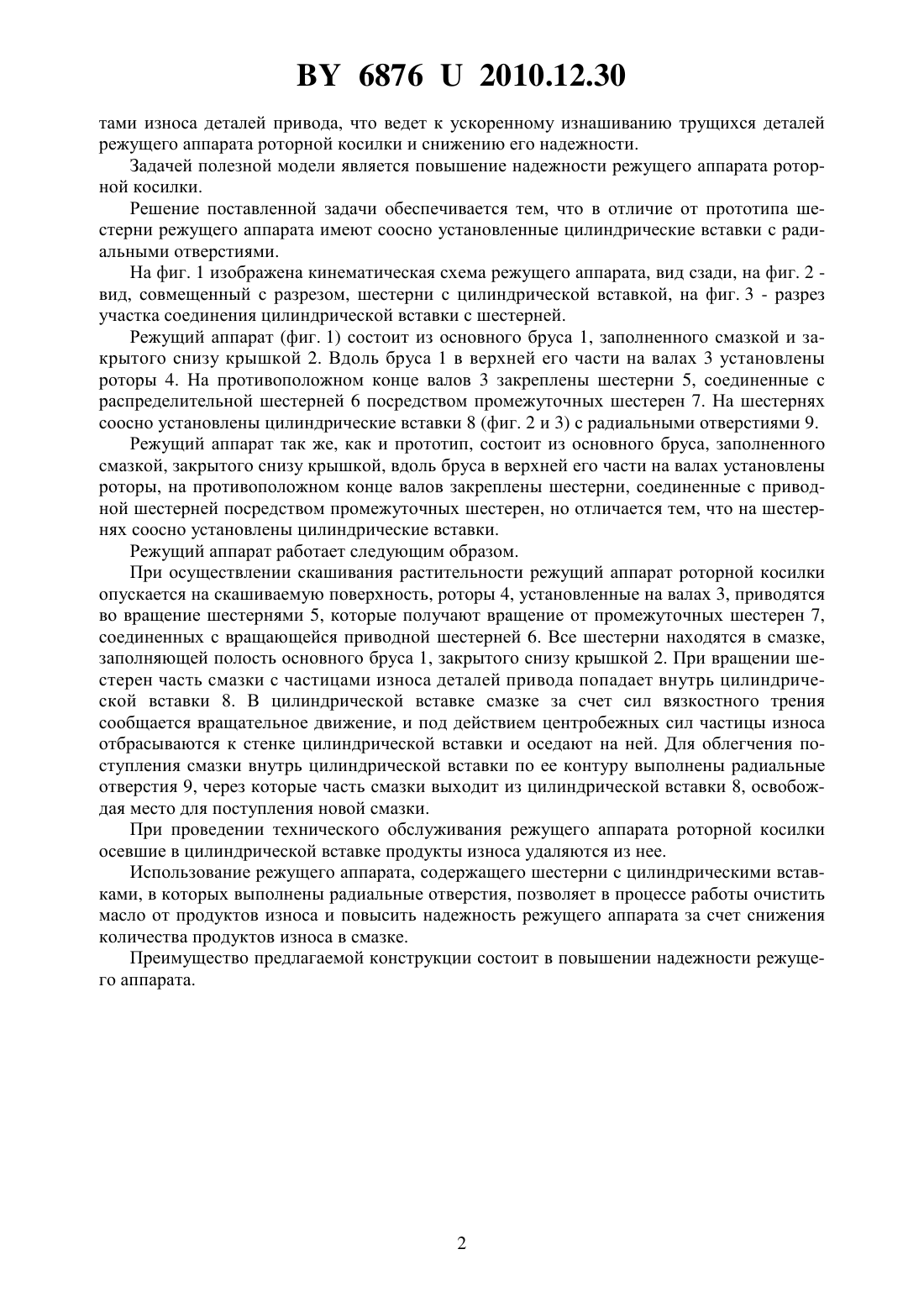

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕЖУЩИЙ АППАРАТ РОТОРНОЙ КОСИЛКИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Борисов Андрей Леонидович Рубец Сергей Григорьевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Режущий аппарат, состоящий из основного бруса, заполненного смазкой, закрытого снизу крышкой, вдоль бруса в верхней его части на валах установлены роторы, на противоположном конце валов закреплены шестерни, соединенные с приводной шестерней посредством промежуточных шестерен, отличающийся тем, что на шестернях соосно установлены цилиндрические вставки.(56) 1. Скотников В.А., Мащенский А.А., Радкевич В.Т. Мелиоративные машины для осушения болот. Учеб. пособия для вузов. - Минск Вышэйшая школа, 1988. - С. 308. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам режущих аппаратов ротационного типа, и может быть использована для скашивания различных трав, мелкого кустарника и бурьяна. Известен режущий аппарат 1, состоящий из основного бруса, заполненного смазкой,закрытого снизу крышкой, вдоль бруса в верхней его части на валах установлены роторы,на противоположном конце валов закреплены шестерни, соединенные с приводной шестерней посредством промежуточных шестерен. Недостатком режущего аппарата данной конструкции является низкая надежность вследствие того, что при его работе происходит загрязнение смазки внутри бруса продук 68762010.12.30 тами износа деталей привода, что ведет к ускоренному изнашиванию трущихся деталей режущего аппарата роторной косилки и снижению его надежности. Задачей полезной модели является повышение надежности режущего аппарата роторной косилки. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа шестерни режущего аппарата имеют соосно установленные цилиндрические вставки с радиальными отверстиями. На фиг. 1 изображена кинематическая схема режущего аппарата, вид сзади, на фиг. 2 вид, совмещенный с разрезом, шестерни с цилиндрической вставкой, на фиг. 3 - разрез участка соединения цилиндрической вставки с шестерней. Режущий аппарат (фиг. 1) состоит из основного бруса 1, заполненного смазкой и закрытого снизу крышкой 2. Вдоль бруса 1 в верхней его части на валах 3 установлены роторы 4. На противоположном конце валов 3 закреплены шестерни 5, соединенные с распределительной шестерней 6 посредством промежуточных шестерен 7. На шестернях соосно установлены цилиндрические вставки 8 (фиг. 2 и 3) с радиальными отверстиями 9. Режущий аппарат так же, как и прототип, состоит из основного бруса, заполненного смазкой, закрытого снизу крышкой, вдоль бруса в верхней его части на валах установлены роторы, на противоположном конце валов закреплены шестерни, соединенные с приводной шестерней посредством промежуточных шестерен, но отличается тем, что на шестернях соосно установлены цилиндрические вставки. Режущий аппарат работает следующим образом. При осуществлении скашивания растительности режущий аппарат роторной косилки опускается на скашиваемую поверхность, роторы 4, установленные на валах 3, приводятся во вращение шестернями 5, которые получают вращение от промежуточных шестерен 7,соединенных с вращающейся приводной шестерней 6. Все шестерни находятся в смазке,заполняющей полость основного бруса 1, закрытого снизу крышкой 2. При вращении шестерен часть смазки с частицами износа деталей привода попадает внутрь цилиндрической вставки 8. В цилиндрической вставке смазке за счет сил вязкостного трения сообщается вращательное движение, и под действием центробежных сил частицы износа отбрасываются к стенке цилиндрической вставки и оседают на ней. Для облегчения поступления смазки внутрь цилиндрической вставки по ее контуру выполнены радиальные отверстия 9, через которые часть смазки выходит из цилиндрической вставки 8, освобождая место для поступления новой смазки. При проведении технического обслуживания режущего аппарата роторной косилки осевшие в цилиндрической вставке продукты износа удаляются из нее. Использование режущего аппарата, содержащего шестерни с цилиндрическими вставками, в которых выполнены радиальные отверстия, позволяет в процессе работы очистить масло от продуктов износа и повысить надежность режущего аппарата за счет снижения количества продуктов износа в смазке. Преимущество предлагаемой конструкции состоит в повышении надежности режущего аппарата. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
