Нож роторной косилки

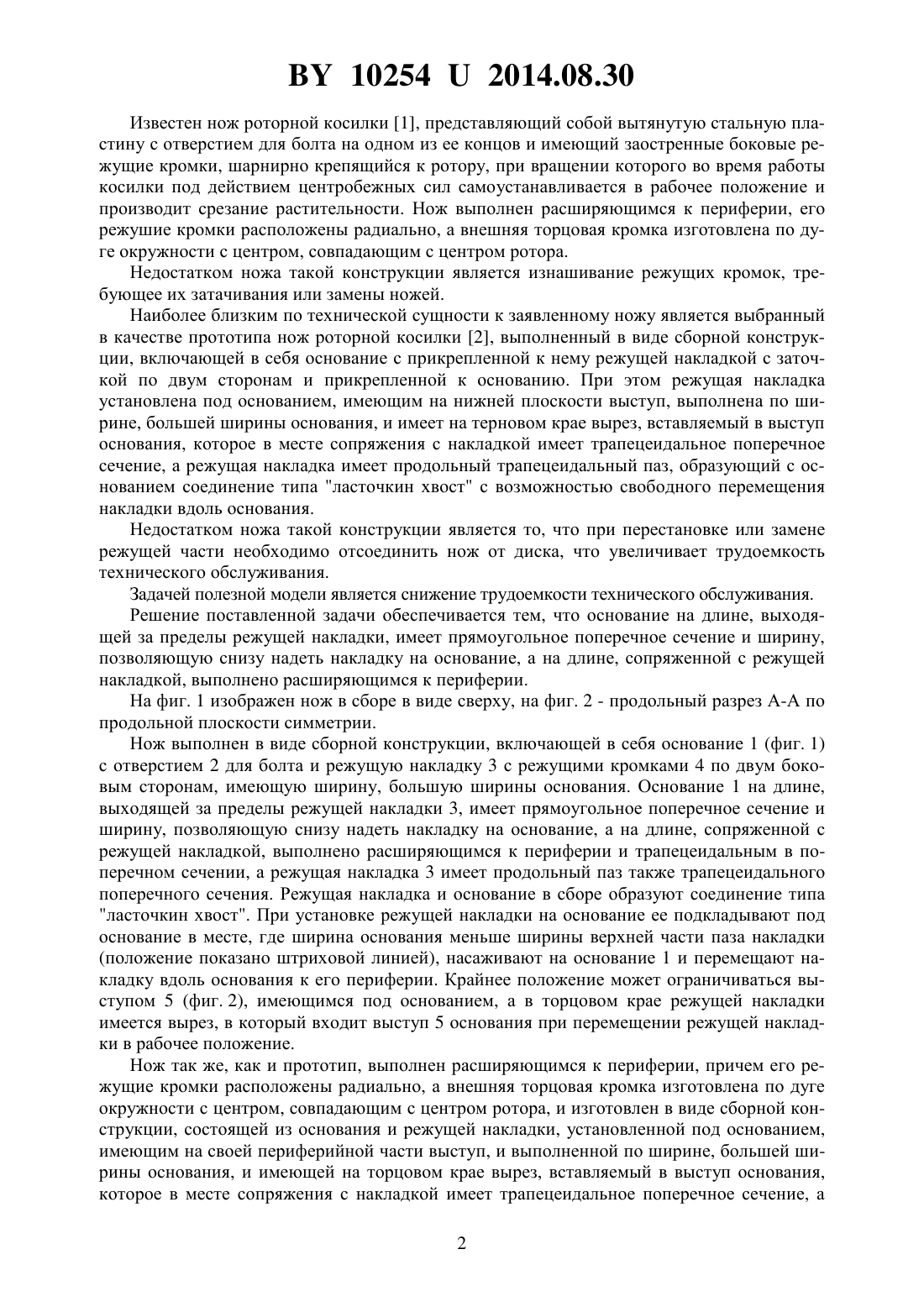

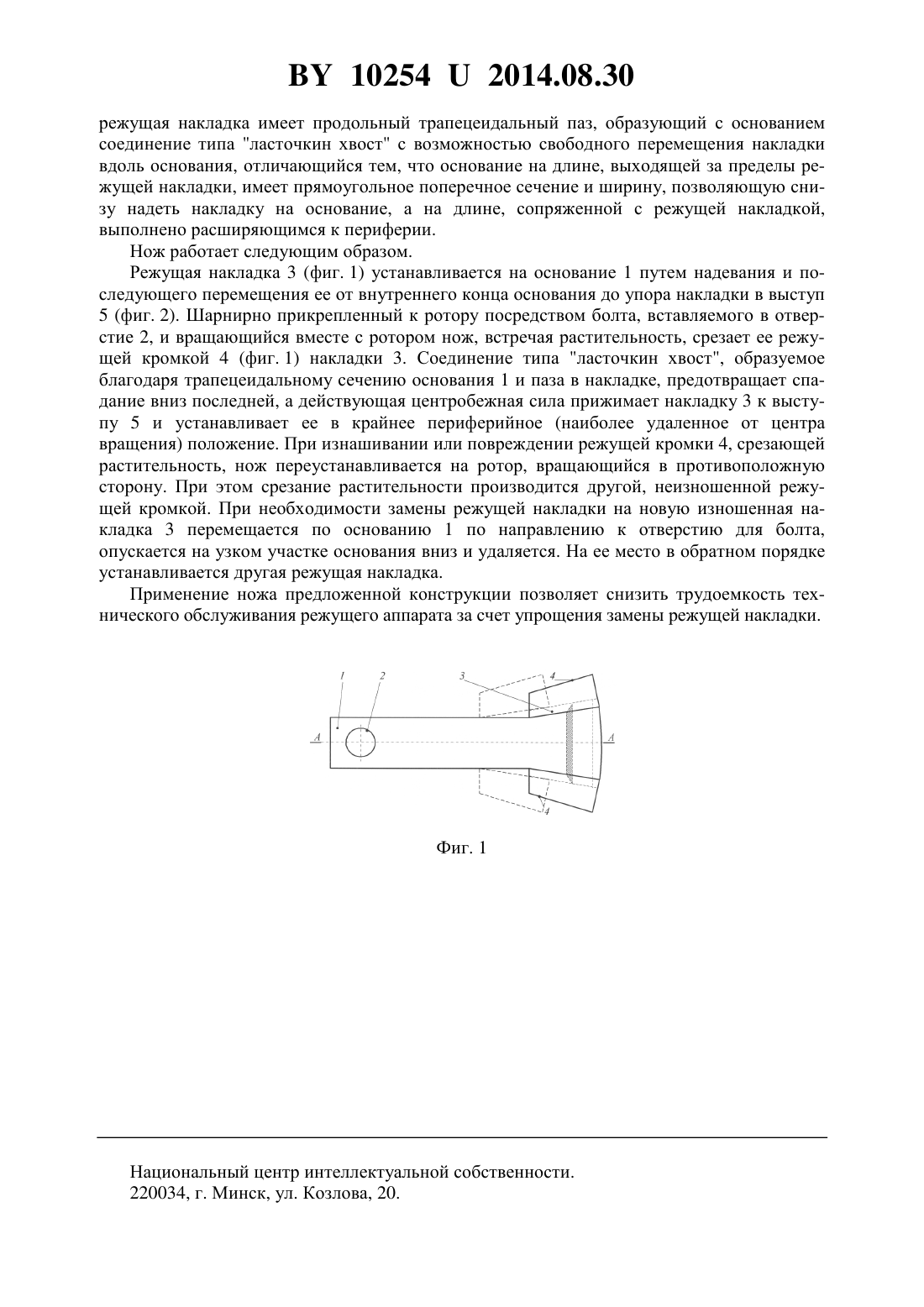

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Рубец Сергей Григорьевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Нож роторной косилки, выполненный расширяющимся к периферии, причем его режущие кромки расположены радиально, а внешняя торцовая кромка изготовлена по дуге окружности с центром, совпадающим с центром ротора, и изготовленный в виде сборной конструкции, состоящей из основания и режущей накладки, установленной под основанием, имеющим на своей периферийной части выступ, и выполненной по ширине, большей ширины основания, и имеющей на торцовом крае вырез, вставляемый в выступ основания, которое в месте сопряжения с накладкой имеет трапецеидальное поперечное сечение,а режущая накладка имеет продольный трапецеидальный паз, образующий с основанием соединение типа ласточкин хвост с возможностью свободного перемещения накладки вдоль основания, отличающийся тем, что основание на длине, выходящей за пределы режущей накладки, имеет прямоугольное поперечное сечение и ширину, позволяющую снизу надеть накладку на основание, а на длине, сопряженной с режущей накладкой, выполнено расширяющимся к периферии. Фиг. 2 Полезная модель относится к сельскохозяйственному машиностроению, в частности к режущим элементам роторных косилок, используемых для скашивания различных трав,мелкого кустарника и бурьяна. 102542014.08.30 Известен нож роторной косилки 1, представляющий собой вытянутую стальную пластину с отверстием для болта на одном из ее концов и имеющий заостренные боковые режущие кромки, шарнирно крепящийся к ротору, при вращении которого во время работы косилки под действием центробежных сил самоустанавливается в рабочее положение и производит срезание растительности. Нож выполнен расширяющимся к периферии, его режушие кромки расположены радиально, а внешняя торцовая кромка изготовлена по дуге окружности с центром, совпадающим с центром ротора. Недостатком ножа такой конструкции является изнашивание режущих кромок, требующее их затачивания или замены ножей. Наиболее близким по технической сущности к заявленному ножу является выбранный в качестве прототипа нож роторной косилки 2, выполненный в виде сборной конструкции, включающей в себя основание с прикрепленной к нему режущей накладкой с заточкой по двум сторонам и прикрепленной к основанию. При этом режущая накладка установлена под основанием, имеющим на нижней плоскости выступ, выполнена по ширине, большей ширины основания, и имеет на терновом крае вырез, вставляемый в выступ основания, которое в месте сопряжения с накладкой имеет трапецеидальное поперечное сечение, а режущая накладка имеет продольный трапецеидальный паз, образующий с основанием соединение типа ласточкин хвост с возможностью свободного перемещения накладки вдоль основания. Недостатком ножа такой конструкции является то, что при перестановке или замене режущей части необходимо отсоединить нож от диска, что увеличивает трудоемкость технического обслуживания. Задачей полезной модели является снижение трудоемкости технического обслуживания. Решение поставленной задачи обеспечивается тем, что основание на длине, выходящей за пределы режущей накладки, имеет прямоугольное поперечное сечение и ширину,позволяющую снизу надеть накладку на основание, а на длине, сопряженной с режущей накладкой, выполнено расширяющимся к периферии. На фиг. 1 изображен нож в сборе в виде сверху, на фиг. 2 - продольный разрез А-А по продольной плоскости симметрии. Нож выполнен в виде сборной конструкции, включающей в себя основание 1 (фиг. 1) с отверстием 2 для болта и режущую накладку 3 с режущими кромками 4 по двум боковым сторонам, имеющую ширину, большую ширины основания. Основание 1 на длине,выходящей за пределы режущей накладки 3, имеет прямоугольное поперечное сечение и ширину, позволяющую снизу надеть накладку на основание, а на длине, сопряженной с режущей накладкой, выполнено расширяющимся к периферии и трапецеидальным в поперечном сечении, а режущая накладка 3 имеет продольный паз также трапецеидального поперечного сечения. Режущая накладка и основание в сборе образуют соединение типа ласточкин хвост. При установке режущей накладки на основание ее подкладывают под основание в месте, где ширина основания меньше ширины верхней части паза накладки(положение показано штриховой линией), насаживают на основание 1 и перемещают накладку вдоль основания к его периферии. Крайнее положение может ограничиваться выступом 5 (фиг. 2), имеющимся под основанием, а в торцовом крае режущей накладки имеется вырез, в который входит выступ 5 основания при перемещении режущей накладки в рабочее положение. Нож так же, как и прототип, выполнен расширяющимся к периферии, причем его режущие кромки расположены радиально, а внешняя торцовая кромка изготовлена по дуге окружности с центром, совпадающим с центром ротора, и изготовлен в виде сборной конструкции, состоящей из основания и режущей накладки, установленной под основанием,имеющим на своей периферийной части выступ, и выполненной по ширине, большей ширины основания, и имеющей на торцовом крае вырез, вставляемый в выступ основания,которое в месте сопряжения с накладкой имеет трапецеидальное поперечное сечение, а 2 102542014.08.30 режущая накладка имеет продольный трапецеидальный паз, образующий с основанием соединение типа ласточкин хвост с возможностью свободного перемещения накладки вдоль основания, отличающийся тем, что основание на длине, выходящей за пределы режущей накладки, имеет прямоугольное поперечное сечение и ширину, позволяющую снизу надеть накладку на основание, а на длине, сопряженной с режущей накладкой,выполнено расширяющимся к периферии. Нож работает следующим образом. Режущая накладка 3 (фиг. 1) устанавливается на основание 1 путем надевания и последующего перемещения ее от внутреннего конца основания до упора накладки в выступ 5 (фиг. 2). Шарнирно прикрепленный к ротору посредством болта, вставляемого в отверстие 2, и вращающийся вместе с ротором нож, встречая растительность, срезает ее режущей кромкой 4 (фиг. 1) накладки 3. Соединение типа ласточкин хвост, образуемое благодаря трапецеидальному сечению основания 1 и паза в накладке, предотвращает спадание вниз последней, а действующая центробежная сила прижимает накладку 3 к выступу 5 и устанавливает ее в крайнее периферийное (наиболее удаленное от центра вращения) положение. При изнашивании или повреждении режущей кромки 4, срезающей растительность, нож переустанавливается на ротор, вращающийся в противоположную сторону. При этом срезание растительности производится другой, неизношенной режущей кромкой. При необходимости замены режущей накладки на новую изношенная накладка 3 перемещается по основанию 1 по направлению к отверстию для болта,опускается на узком участке основания вниз и удаляется. На ее место в обратном порядке устанавливается другая режущая накладка. Применение ножа предложенной конструкции позволяет снизить трудоемкость технического обслуживания режущего аппарата за счет упрощения замены режущей накладки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
