Система управления трехпродуктовым гидроциклоном

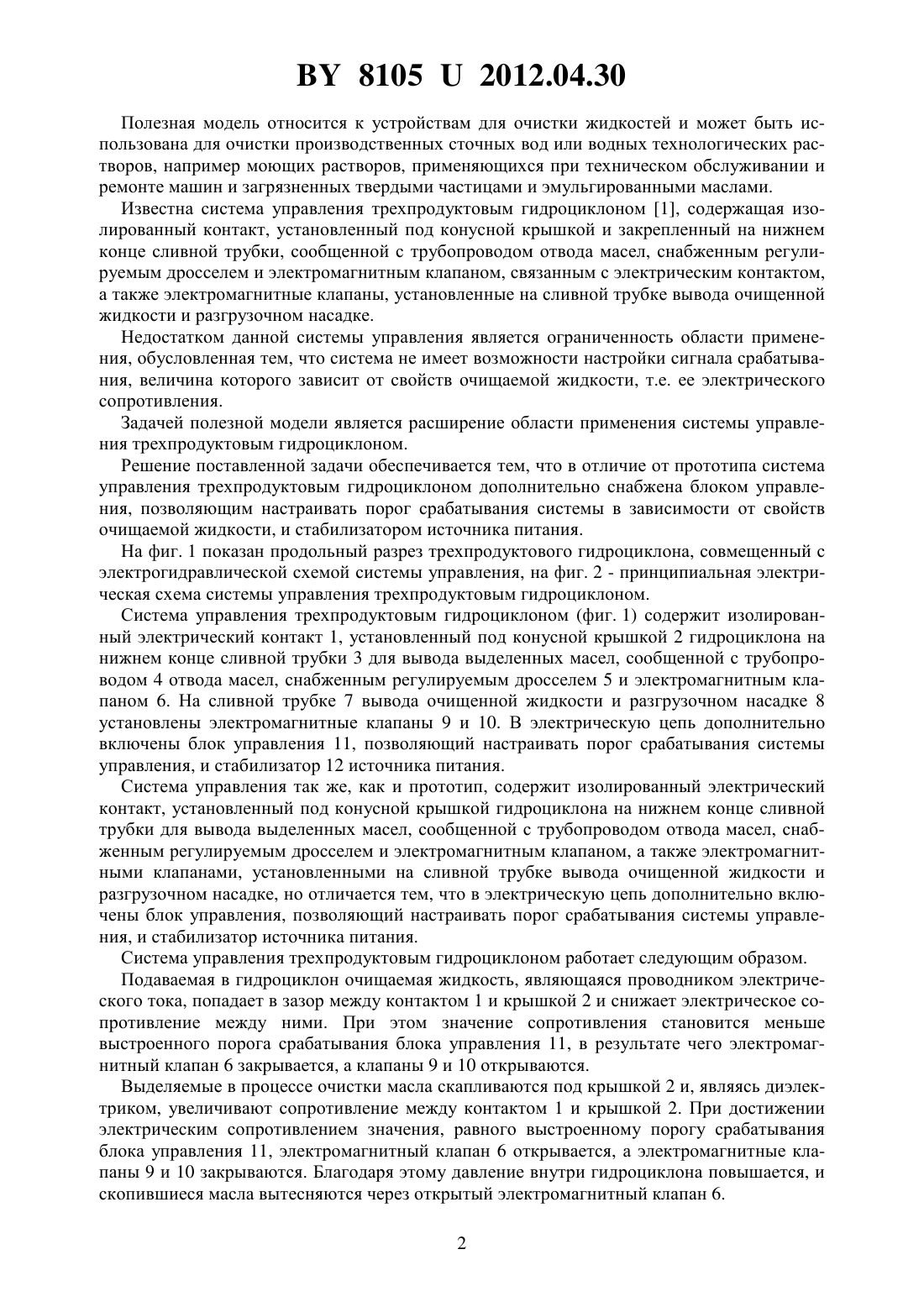

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА УПРАВЛЕНИЯ ТРЕХПРОДУКТОВЫМ ГИДРОЦИКЛОНОМ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Пашкевич Александр Викторович Бушуев Юрий Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Система управления трехпродуктовым гидроциклоном, содержащая изолированный электрический контакт, установленный под конусной крышкой гидроциклона на нижнем конце сливной трубки для вывода выделенных масел, сообщенной с трубопроводом отвода масел, снабженным регулируемым дросселем и электромагнитным клапаном, а также электромагнитными клапанами, установленными на сливной трубке вывода очищенной жидкости и разгрузочном насадке, отличающаяся тем, что в электрическую цепь дополнительно включены блок управления, позволяющий настраивать порог срабатывания системы управления, и стабилизатор источника питания. 81052012.04.30 Полезная модель относится к устройствам для очистки жидкостей и может быть использована для очистки производственных сточных вод или водных технологических растворов, например моющих растворов, применяющихся при техническом обслуживании и ремонте машин и загрязненных твердыми частицами и эмульгированными маслами. Известна система управления трехпродуктовым гидроциклоном 1, содержащая изолированный контакт, установленный под конусной крышкой и закрепленный на нижнем конце сливной трубки, сообщенной с трубопроводом отвода масел, снабженным регулируемым дросселем и электромагнитным клапаном, связанным с электрическим контактом,а также электромагнитные клапаны, установленные на сливной трубке вывода очищенной жидкости и разгрузочном насадке. Недостатком данной системы управления является ограниченность области применения, обусловленная тем, что система не имеет возможности настройки сигнала срабатывания, величина которого зависит от свойств очищаемой жидкости, т.е. ее электрического сопротивления. Задачей полезной модели является расширение области применения системы управления трехпродуктовым гидроциклоном. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа система управления трехпродуктовым гидроциклоном дополнительно снабжена блоком управления, позволяющим настраивать порог срабатывания системы в зависимости от свойств очищаемой жидкости, и стабилизатором источника питания. На фиг. 1 показан продольный разрез трехпродуктового гидроциклона, совмещенный с электрогидравлической схемой системы управления, на фиг. 2 - принципиальная электрическая схема системы управления трехпродуктовым гидроциклоном. Система управления трехпродуктовым гидроциклоном (фиг. 1) содержит изолированный электрический контакт 1, установленный под конусной крышкой 2 гидроциклона на нижнем конце сливной трубки 3 для вывода выделенных масел, сообщенной с трубопроводом 4 отвода масел, снабженным регулируемым дросселем 5 и электромагнитным клапаном 6. На сливной трубке 7 вывода очищенной жидкости и разгрузочном насадке 8 установлены электромагнитные клапаны 9 и 10. В электрическую цепь дополнительно включены блок управления 11, позволяющий настраивать порог срабатывания системы управления, и стабилизатор 12 источника питания. Система управления так же, как и прототип, содержит изолированный электрический контакт, установленный под конусной крышкой гидроциклона на нижнем конце сливной трубки для вывода выделенных масел, сообщенной с трубопроводом отвода масел, снабженным регулируемым дросселем и электромагнитным клапаном, а также электромагнитными клапанами, установленными на сливной трубке вывода очищенной жидкости и разгрузочном насадке, но отличается тем, что в электрическую цепь дополнительно включены блок управления, позволяющий настраивать порог срабатывания системы управления, и стабилизатор источника питания. Система управления трехпродуктовым гидроциклоном работает следующим образом. Подаваемая в гидроциклон очищаемая жидкость, являющаяся проводником электрического тока, попадает в зазор между контактом 1 и крышкой 2 и снижает электрическое сопротивление между ними. При этом значение сопротивления становится меньше выстроенного порога срабатывания блока управления 11, в результате чего электромагнитный клапан 6 закрывается, а клапаны 9 и 10 открываются. Выделяемые в процессе очистки масла скапливаются под крышкой 2 и, являясь диэлектриком, увеличивают сопротивление между контактом 1 и крышкой 2. При достижении электрическим сопротивлением значения, равного выстроенному порогу срабатывания блока управления 11, электромагнитный клапан 6 открывается, а электромагнитные клапаны 9 и 10 закрываются. Благодаря этому давление внутри гидроциклона повышается, и скопившиеся масла вытесняются через открытый электромагнитный клапан 6. 281052012.04.30 После вывода нефтепродуктов в зазоре между контактом 1 и крышкой 2 оказывается моющий раствор, что приводит к снижению сопротивления между контактом 1 и крышкой 2, электромагнитный клапан 6 закрывается, а электромагнитные клапаны 9 и 10 открываются. Блок управления 11 работой гидроциклона может быть собран, например, на базе транзистора. Блок управления работает следующим образом. Сигнал о снижении сопротивления между контактами передается в блок управления 11 (фиг. 2), который представляет собой схему транзисторного ключа, собранного на транзисторе Т 1. При снижении сопротивления между контактом 1 и крышкой 2 напряжение на базе Т 1 снижается, в результате чего транзистор Т 1 закрывается, что приводит к срабатыванию исполнительного реле 1. Исполнительное реле 1 передает сигнал на ключ 1, который, открывшись, отключает исполнительное реле 2. Это приводит к переключению ключей 2 в противоположное положение, в результате чего электромагнитный клапан 6 закрывается, а клапаны 9 и 10 открываются. Для устойчивой работы блока управления 11 и стабилизации сигнала используется стабилизатор источника питания 12, выполненный по стандартной схеме. При увеличении электрического сопротивления между контактом 1 и крышкой 2 напряжение на базе транзистора Т 1 повышается, что приводит к его закрытию и срабатыванию реле 1, которое замыкает ключ 1. В результате включается исполнительное реле 2, которое переключает ключи 2, что приводит к открытию электромагнитного клапана 6 и закрытию электромагнитных клапанов 9 и 10. Резисторы 1, 2 и 3 в блоке управления 11 предназначены для настройки порога срабатывания, позволяющего настраивать систему управления в зависимости от свойств очищаемой жидкости. Сопротивление 1 предназначено для грубой настройки,2 и 3 для тонкой. Резисторы 4 и 5 являются ограничителями тока базы транзистора 1, предохраняющими его выход из строя при установке сопротивлений 1, 2 и 3 на ноль. Проверка установленного порога срабатывания схемы возможна в режиме корректировка. Таким образом, предложенная конструкция позволяет расширить область применения системы управления трехпродуктовым гидроциклоном за счет обеспечения возможности настройки сигнала срабатывания в зависимости от электрического сопротивления очищаемой жидкости. Фиг. 1 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
