Гидроциклон

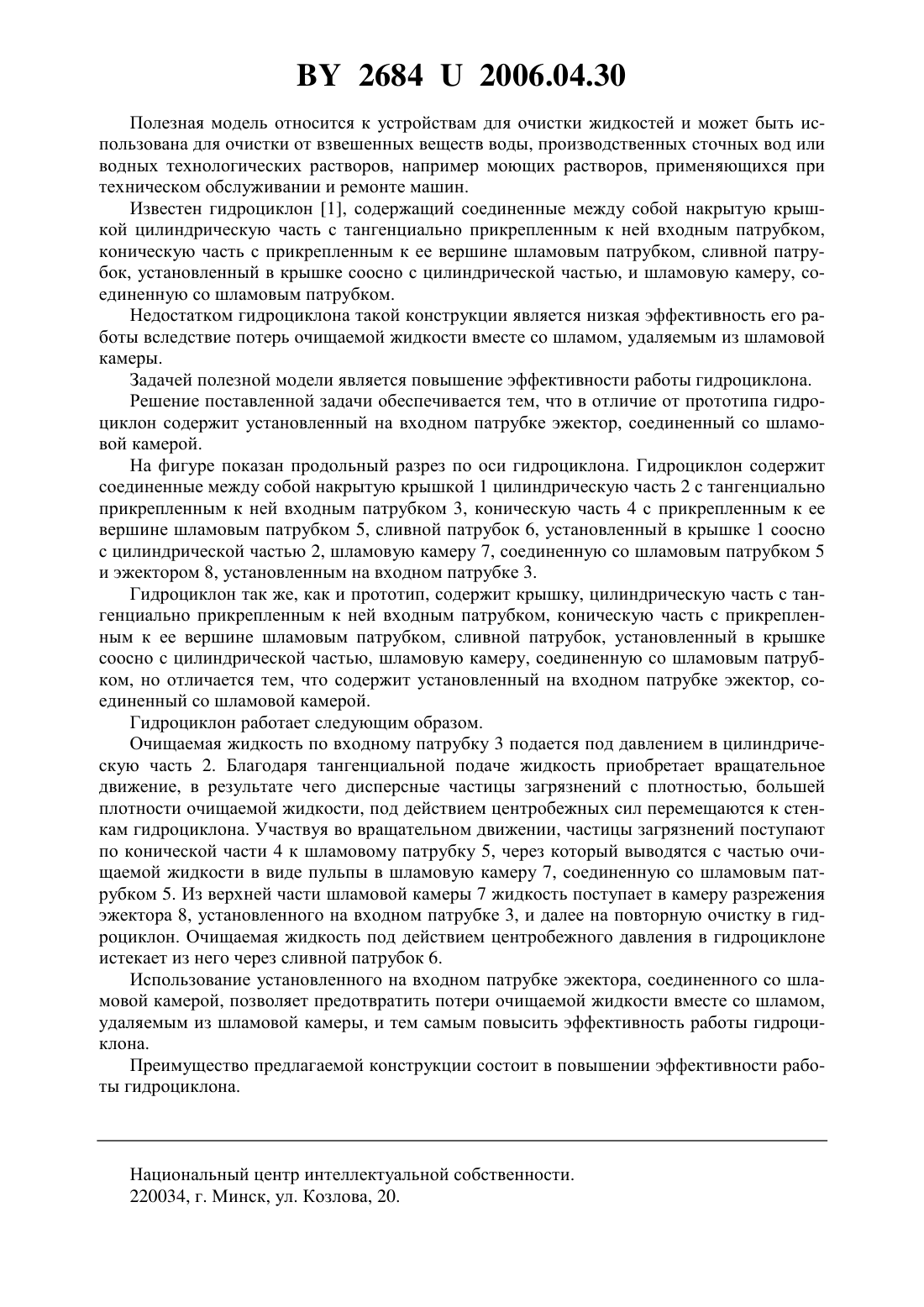

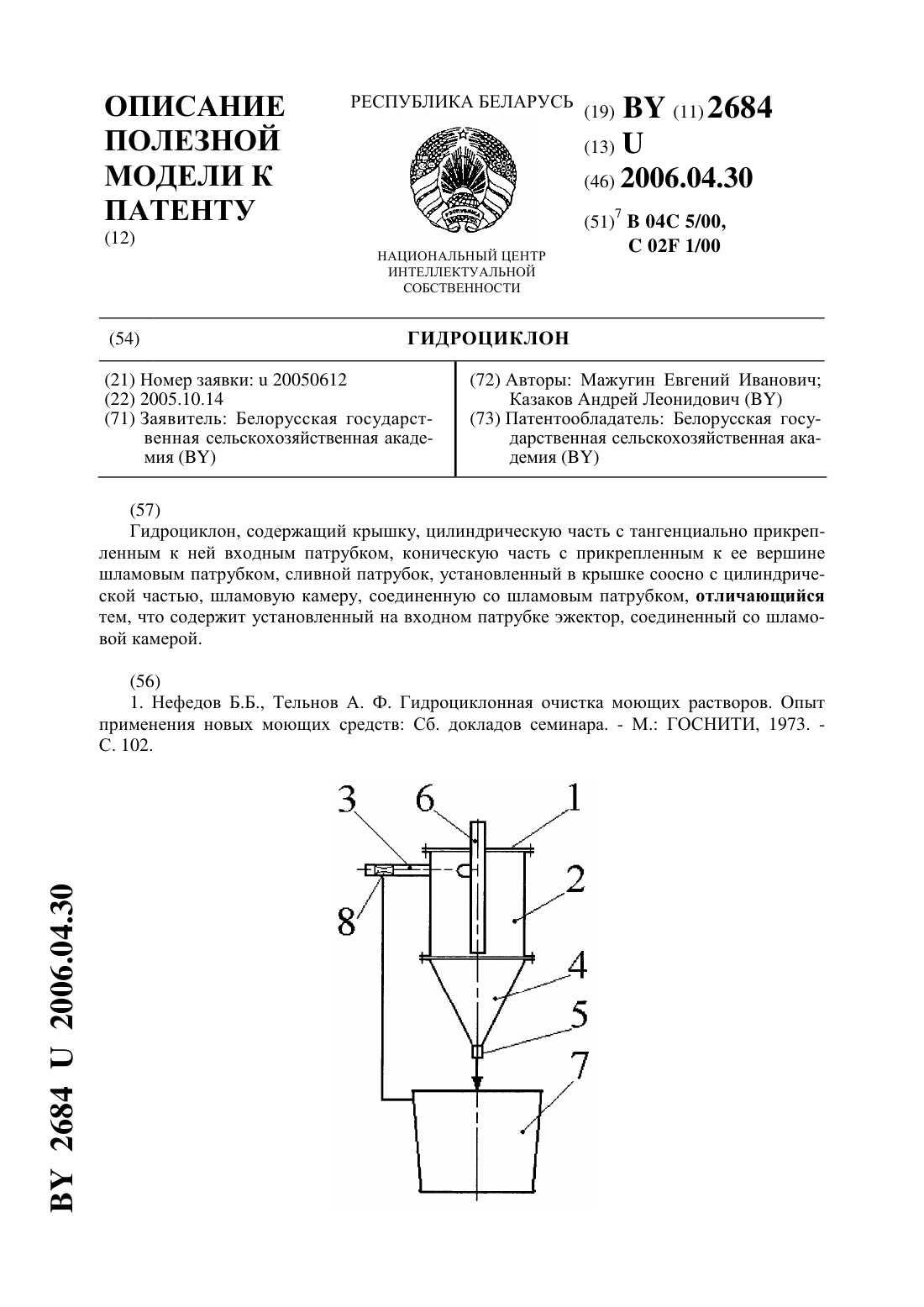

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Казаков Андрей Леонидович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Гидроциклон, содержащий крышку, цилиндрическую часть с тангенциально прикрепленным к ней входным патрубком, коническую часть с прикрепленным к ее вершине шламовым патрубком, сливной патрубок, установленный в крышке соосно с цилиндрической частью, шламовую камеру, соединенную со шламовым патрубком, отличающийся тем, что содержит установленный на входном патрубке эжектор, соединенный со шламовой камерой.(56) 1. Нефедов Б.Б., Тельнов А. Ф. Гидроциклонная очистка моющих растворов. Опыт применения новых моющих средств Сб. докладов семинара. - М. ГОСНИТИ, 1973. С. 102. 26842006.04.30 Полезная модель относится к устройствам для очистки жидкостей и может быть использована для очистки от взвешенных веществ воды, производственных сточных вод или водных технологических растворов, например моющих растворов, применяющихся при техническом обслуживании и ремонте машин. Известен гидроциклон 1, содержащий соединенные между собой накрытую крышкой цилиндрическую часть с тангенциально прикрепленным к ней входным патрубком,коническую часть с прикрепленным к ее вершине шламовым патрубком, сливной патрубок, установленный в крышке соосно с цилиндрической частью, и шламовую камеру, соединенную со шламовым патрубком. Недостатком гидроциклона такой конструкции является низкая эффективность его работы вследствие потерь очищаемой жидкости вместе со шламом, удаляемым из шламовой камеры. Задачей полезной модели является повышение эффективности работы гидроциклона. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа гидроциклон содержит установленный на входном патрубке эжектор, соединенный со шламовой камерой. На фигуре показан продольный разрез по оси гидроциклона. Гидроциклон содержит соединенные между собой накрытую крышкой 1 цилиндрическую часть 2 с тангенциально прикрепленным к ней входным патрубком 3, коническую часть 4 с прикрепленным к ее вершине шламовым патрубком 5, сливной патрубок 6, установленный в крышке 1 соосно с цилиндрической частью 2, шламовую камеру 7, соединенную со шламовым патрубком 5 и эжектором 8, установленным на входном патрубке 3. Гидроциклон так же, как и прототип, содержит крышку, цилиндрическую часть с тангенциально прикрепленным к ней входным патрубком, коническую часть с прикрепленным к ее вершине шламовым патрубком, сливной патрубок, установленный в крышке соосно с цилиндрической частью, шламовую камеру, соединенную со шламовым патрубком, но отличается тем, что содержит установленный на входном патрубке эжектор, соединенный со шламовой камерой. Гидроциклон работает следующим образом. Очищаемая жидкость по входному патрубку 3 подается под давлением в цилиндрическую часть 2. Благодаря тангенциальной подаче жидкость приобретает вращательное движение, в результате чего дисперсные частицы загрязнений с плотностью, большей плотности очищаемой жидкости, под действием центробежных сил перемещаются к стенкам гидроциклона. Участвуя во вращательном движении, частицы загрязнений поступают по конической части 4 к шламовому патрубку 5, через который выводятся с частью очищаемой жидкости в виде пульпы в шламовую камеру 7, соединенную со шламовым патрубком 5. Из верхней части шламовой камеры 7 жидкость поступает в камеру разрежения эжектора 8, установленного на входном патрубке 3, и далее на повторную очистку в гидроциклон. Очищаемая жидкость под действием центробежного давления в гидроциклоне истекает из него через сливной патрубок 6. Использование установленного на входном патрубке эжектора, соединенного со шламовой камерой, позволяет предотвратить потери очищаемой жидкости вместе со шламом,удаляемым из шламовой камеры, и тем самым повысить эффективность работы гидроциклона. Преимущество предлагаемой конструкции состоит в повышении эффективности работы гидроциклона. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
