Гидроциклон

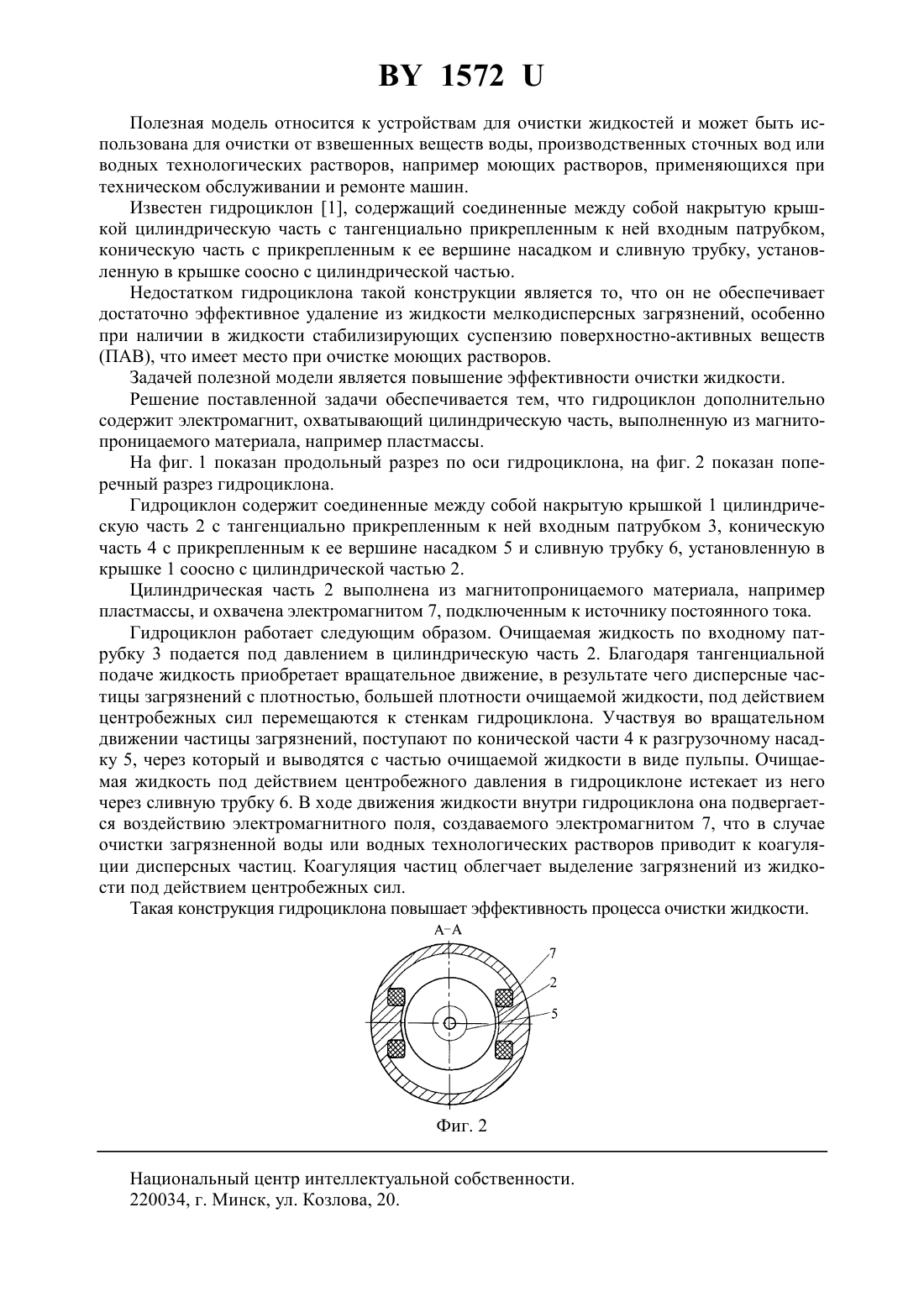

(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Казаков Андрей Леонидович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Гидроциклон, содержащий соединенные между собой накрытую крышкой цилиндрическую часть с тангенциально прикрепленным к ней входным патрубком, коническую часть с прикрепленным к ее вершине разгрузочным насадком и сливную трубку, установленную в крышке соосно с цилиндрической частью, отличающийся тем, что цилиндрическая часть выполнена из магнитопроницаемого материала и охвачена электромагнитом,подключенным к источнику постоянного тока. 1572 Полезная модель относится к устройствам для очистки жидкостей и может быть использована для очистки от взвешенных веществ воды, производственных сточных вод или водных технологических растворов, например моющих растворов, применяющихся при техническом обслуживании и ремонте машин. Известен гидроциклон 1, содержащий соединенные между собой накрытую крышкой цилиндрическую часть с тангенциально прикрепленным к ней входным патрубком,коническую часть с прикрепленным к ее вершине насадком и сливную трубку, установленную в крышке соосно с цилиндрической частью. Недостатком гидроциклона такой конструкции является то, что он не обеспечивает достаточно эффективное удаление из жидкости мелкодисперсных загрязнений, особенно при наличии в жидкости стабилизирующих суспензию поверхностно-активных веществ(ПАВ), что имеет место при очистке моющих растворов. Задачей полезной модели является повышение эффективности очистки жидкости. Решение поставленной задачи обеспечивается тем, что гидроциклон дополнительно содержит электромагнит, охватывающий цилиндрическую часть, выполненную из магнитопроницаемого материала, например пластмассы. На фиг. 1 показан продольный разрез по оси гидроциклона, на фиг. 2 показан поперечный разрез гидроциклона. Гидроциклон содержит соединенные между собой накрытую крышкой 1 цилиндрическую часть 2 с тангенциально прикрепленным к ней входным патрубком 3, коническую часть 4 с прикрепленным к ее вершине насадком 5 и сливную трубку 6, установленную в крышке 1 соосно с цилиндрической частью 2. Цилиндрическая часть 2 выполнена из магнитопроницаемого материала, например пластмассы, и охвачена электромагнитом 7, подключенным к источнику постоянного тока. Гидроциклон работает следующим образом. Очищаемая жидкость по входному патрубку 3 подается под давлением в цилиндрическую часть 2. Благодаря тангенциальной подаче жидкость приобретает вращательное движение, в результате чего дисперсные частицы загрязнений с плотностью, большей плотности очищаемой жидкости, под действием центробежных сил перемещаются к стенкам гидроциклона. Участвуя во вращательном движении частицы загрязнений, поступают по конической части 4 к разгрузочному насадку 5, через который и выводятся с частью очищаемой жидкости в виде пульпы. Очищаемая жидкость под действием центробежного давления в гидроциклоне истекает из него через сливную трубку 6. В ходе движения жидкости внутри гидроциклона она подвергается воздействию электромагнитного поля, создаваемого электромагнитом 7, что в случае очистки загрязненной воды или водных технологических растворов приводит к коагуляции дисперсных частиц. Коагуляция частиц облегчает выделение загрязнений из жидкости под действием центробежных сил. Такая конструкция гидроциклона повышает эффективность процесса очистки жидкости. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
