Трехпродуктовый гидроциклон

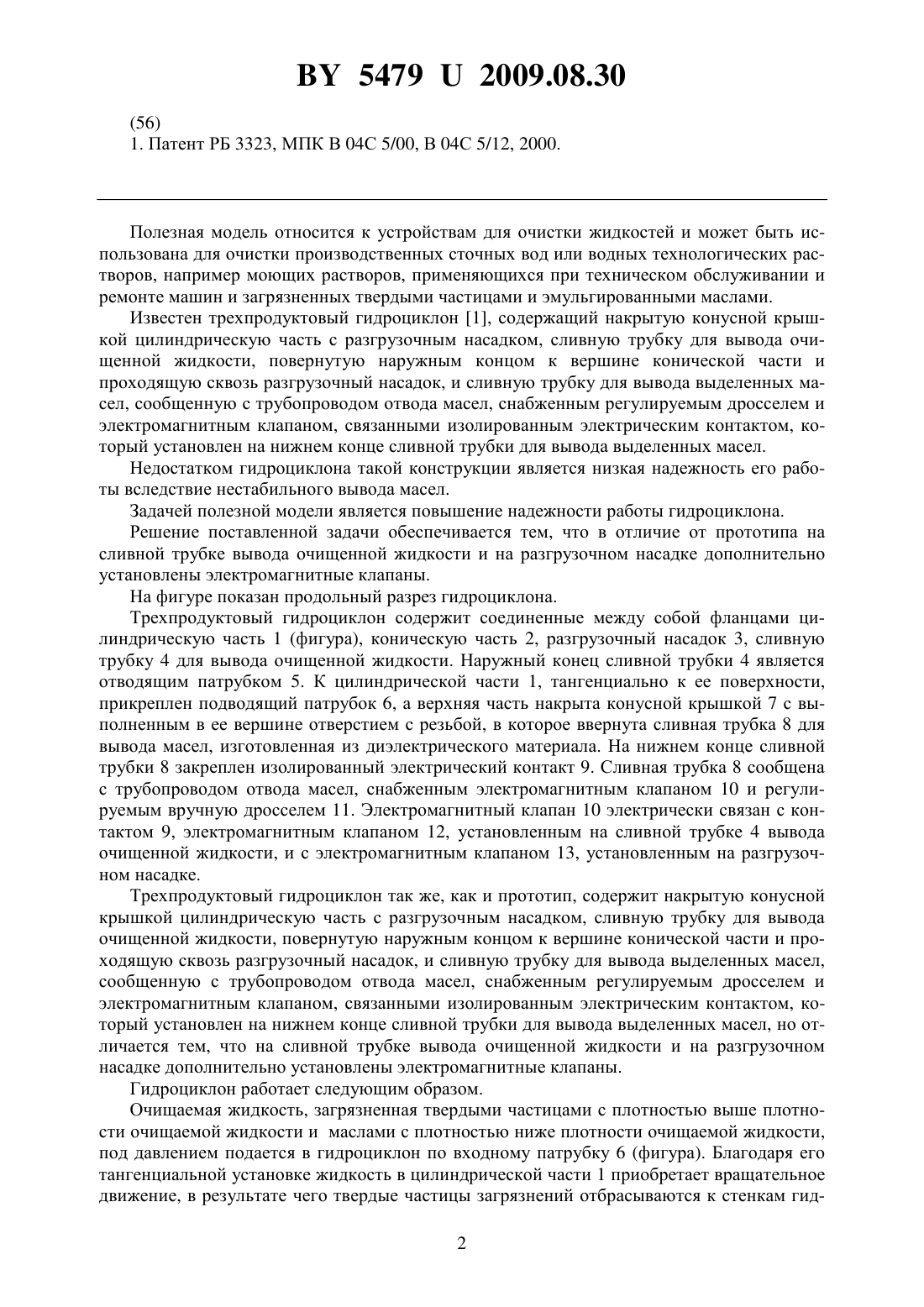

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Пашкевич Александр Викторович Казаков Андрей Леонидович Левкин Максим Викторович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Трехпродуктовый гидроциклон, содержащий накрытую конусной крышкой цилиндрическую часть с разгрузочным насадком, сливную трубку для вывода очищенной жидкости, повернутую наружным концом к вершине конической части и проходящую сквозь разгрузочный насадок, и сливную трубку для вывода выделенных масел, сообщенную с трубопроводом отвода масел, снабженным регулируемым дросселем и электромагнитным клапаном, связанными изолированным электрическим контактом, который установлен на нижнем конце сливной трубки для вывода выделенных масел, отличающийся тем, что на сливной трубке вывода очищенной жидкости и на разгрузочном насадке дополнительно установлены электромагнитные клапаны. Полезная модель относится к устройствам для очистки жидкостей и может быть использована для очистки производственных сточных вод или водных технологических растворов, например моющих растворов, применяющихся при техническом обслуживании и ремонте машин и загрязненных твердыми частицами и эмульгированными маслами. Известен трехпродуктовый гидроциклон 1, содержащий накрытую конусной крышкой цилиндрическую часть с разгрузочным насадком, сливную трубку для вывода очищенной жидкости, повернутую наружным концом к вершине конической части и проходящую сквозь разгрузочный насадок, и сливную трубку для вывода выделенных масел, сообщенную с трубопроводом отвода масел, снабженным регулируемым дросселем и электромагнитным клапаном, связанными изолированным электрическим контактом, который установлен на нижнем конце сливной трубки для вывода выделенных масел. Недостатком гидроциклона такой конструкции является низкая надежность его работы вследствие нестабильного вывода масел. Задачей полезной модели является повышение надежности работы гидроциклона. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа на сливной трубке вывода очищенной жидкости и на разгрузочном насадке дополнительно установлены электромагнитные клапаны. На фигуре показан продольный разрез гидроциклона. Трехпродуктовый гидроциклон содержит соединенные между собой фланцами цилиндрическую часть 1 (фигура), коническую часть 2, разгрузочный насадок 3, сливную трубку 4 для вывода очищенной жидкости. Наружный конец сливной трубки 4 является отводящим патрубком 5. К цилиндрической части 1, тангенциально к ее поверхности,прикреплен подводящий патрубок 6, а верхняя часть накрыта конусной крышкой 7 с выполненным в ее вершине отверстием с резьбой, в которое ввернута сливная трубка 8 для вывода масел, изготовленная из диэлектрического материала. На нижнем конце сливной трубки 8 закреплен изолированный электрический контакт 9. Сливная трубка 8 сообщена с трубопроводом отвода масел, снабженным электромагнитным клапаном 10 и регулируемым вручную дросселем 11. Электромагнитный клапан 10 электрически связан с контактом 9, электромагнитным клапаном 12, установленным на сливной трубке 4 вывода очищенной жидкости, и с электромагнитным клапаном 13, установленным на разгрузочном насадке. Трехпродуктовый гидроциклон так же, как и прототип, содержит накрытую конусной крышкой цилиндрическую часть с разгрузочным насадком, сливную трубку для вывода очищенной жидкости, повернутую наружным концом к вершине конической части и проходящую сквозь разгрузочный насадок, и сливную трубку для вывода выделенных масел,сообщенную с трубопроводом отвода масел, снабженным регулируемым дросселем и электромагнитным клапаном, связанными изолированным электрическим контактом, который установлен на нижнем конце сливной трубки для вывода выделенных масел, но отличается тем, что на сливной трубке вывода очищенной жидкости и на разгрузочном насадке дополнительно установлены электромагнитные клапаны. Гидроциклон работает следующим образом. Очищаемая жидкость, загрязненная твердыми частицами с плотностью выше плотности очищаемой жидкости и маслами с плотностью ниже плотности очищаемой жидкости,под давлением подается в гидроциклон по входному патрубку 6 (фигура). Благодаря его тангенциальной установке жидкость в цилиндрической части 1 приобретает вращательное движение, в результате чего твердые частицы загрязнений отбрасываются к стенкам гид 2 54792009.08.30 роциклона, а капельки масел перемещаются к его оси. Твердые частицы, участвуя во вращательном движении, перемещаются в коническую часть 2 и, сползая по стенкам, в виде пульпы выводятся через разгрузочный насадок 3. Капельки масел, переместившись к оси гидроциклона, всплывают вверх, накапливаются под крышкой 7, коалесцируют там и выводятся через сливную трубку 8. Расход масел через сливную трубку 8 регулируется вручную дросселем 11. Автоматизация процесса вывода масел обеспечивается за счет того, что при подаче в гидроциклон жидкости, являющейся проводником электрического тока, зазор между контактом 9 и крышкой 7 замыкается и электромагнитный клапан 10 закрывается. Электромагнитный клапан 10 электрически связан с электромагнитными клапанами 12 и 13. При закрытом клапане вывода масел 10 клапаны на сливной трубке вывода очищенной жидкости 5 и на разгрузочном насадке 3 открыты. Выделяемые в процессе очистки масла скапливаются под крышкой 7 и, являясь диэлектриком, разрывают электрическую цепь, что приводит к открытию электромагнитного клапана 10. При этом электромагнитные клапаны 12 и 13 закрываются, что приводит к увеличению давления внутри гидроциклона. При повышении давления скопившиеся масла вытесняются через открытый электромагнитный клапан 10. При полном выводе нефтепродуктов электрическая цепь замыкается, электромагнитный клапан 10 закрывается, а электромагнитные клапаны 12 и 13 открываются. Таким образом, предложенная конструкция позволяет повысить надежность работы трехпродуктового гидроциклона. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
