Трехпродуктовый гидроциклон

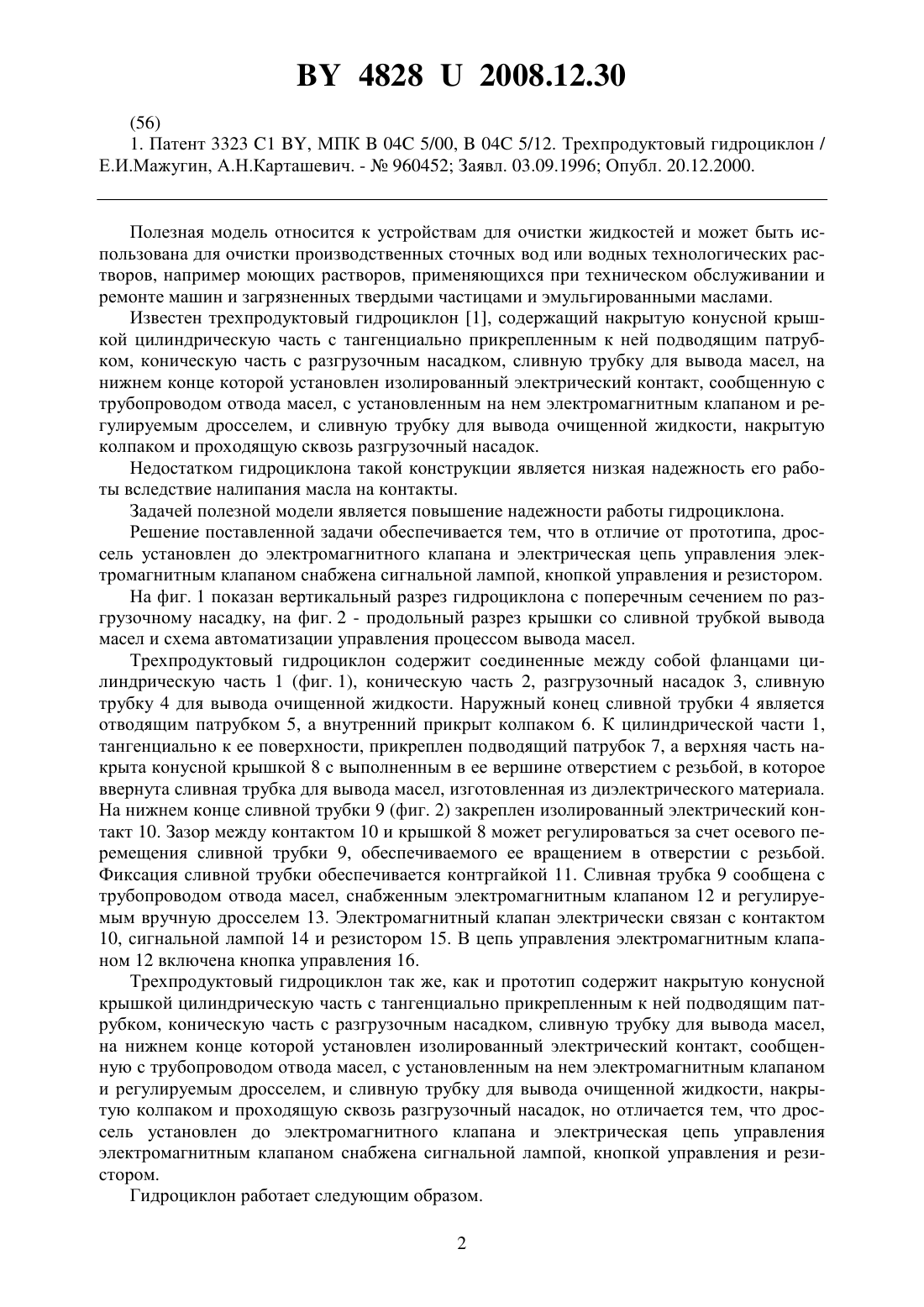

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Пашкевич Александр Викторович Казаков Андрей Леонидович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Трехпродуктовый гидроциклон, содержащий накрытую конусной крышкой цилиндрическую часть с тангенциально прикрепленным к ней подводящим патрубком, коническую часть с разгрузочным насадком, сливную трубку для вывода масел, на нижнем конце которой установлен изолированный электрический контакт, сообщенную с трубопроводом отвода масел, с установленным на нем электромагнитным клапаном и регулируемым дросселем, и сливную трубку для вывода очищенной жидкости, накрытую колпаком и проходящую сквозь разгрузочный насадок, отличающийся тем, что дроссель установлен до электромагнитного клапана и электрическая цепь управления электромагнитным клапаном дополнительно снабжена сигнальной лампой, кнопкой управления и резистором.(56) 1. Патент 3323 1 , МПК 04 5/00,04 5/12. Трехпродуктовый гидроциклон / Е.И.Мажугин, А.Н.Карташевич. -960452 Заявл. 03.09.1996 Опубл. 20.12.2000. Полезная модель относится к устройствам для очистки жидкостей и может быть использована для очистки производственных сточных вод или водных технологических растворов, например моющих растворов, применяющихся при техническом обслуживании и ремонте машин и загрязненных твердыми частицами и эмульгированными маслами. Известен трехпродуктовый гидроциклон 1, содержащий накрытую конусной крышкой цилиндрическую часть с тангенциально прикрепленным к ней подводящим патрубком, коническую часть с разгрузочным насадком, сливную трубку для вывода масел, на нижнем конце которой установлен изолированный электрический контакт, сообщенную с трубопроводом отвода масел, с установленным на нем электромагнитным клапаном и регулируемым дросселем, и сливную трубку для вывода очищенной жидкости, накрытую колпаком и проходящую сквозь разгрузочный насадок. Недостатком гидроциклона такой конструкции является низкая надежность его работы вследствие налипания масла на контакты. Задачей полезной модели является повышение надежности работы гидроциклона. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа, дроссель установлен до электромагнитного клапана и электрическая цепь управления электромагнитным клапаном снабжена сигнальной лампой, кнопкой управления и резистором. На фиг. 1 показан вертикальный разрез гидроциклона с поперечным сечением по разгрузочному насадку, на фиг. 2 - продольный разрез крышки со сливной трубкой вывода масел и схема автоматизации управления процессом вывода масел. Трехпродуктовый гидроциклон содержит соединенные между собой фланцами цилиндрическую часть 1 (фиг. 1), коническую часть 2, разгрузочный насадок 3, сливную трубку 4 для вывода очищенной жидкости. Наружный конец сливной трубки 4 является отводящим патрубком 5, а внутренний прикрыт колпаком 6. К цилиндрической части 1,тангенциально к ее поверхности, прикреплен подводящий патрубок 7, а верхняя часть накрыта конусной крышкой 8 с выполненным в ее вершине отверстием с резьбой, в которое ввернута сливная трубка для вывода масел, изготовленная из диэлектрического материала. На нижнем конце сливной трубки 9 (фиг. 2) закреплен изолированный электрический контакт 10. Зазор между контактом 10 и крышкой 8 может регулироваться за счет осевого перемещения сливной трубки 9, обеспечиваемого ее вращением в отверстии с резьбой. Фиксация сливной трубки обеспечивается контргайкой 11. Сливная трубка 9 сообщена с трубопроводом отвода масел, снабженным электромагнитным клапаном 12 и регулируемым вручную дросселем 13. Электромагнитный клапан электрически связан с контактом 10, сигнальной лампой 14 и резистором 15. В цепь управления электромагнитным клапаном 12 включена кнопка управления 16. Трехпродуктовый гидроциклон так же, как и прототип содержит накрытую конусной крышкой цилиндрическую часть с тангенциально прикрепленным к ней подводящим патрубком, коническую часть с разгрузочным насадком, сливную трубку для вывода масел,на нижнем конце которой установлен изолированный электрический контакт, сообщенную с трубопроводом отвода масел, с установленным на нем электромагнитным клапаном и регулируемым дросселем, и сливную трубку для вывода очищенной жидкости, накрытую колпаком и проходящую сквозь разгрузочный насадок, но отличается тем, что дроссель установлен до электромагнитного клапана и электрическая цепь управления электромагнитным клапаном снабжена сигнальной лампой, кнопкой управления и резистором. Гидроциклон работает следующим образом. 2 48282008.12.30 Очищаемая жидкость под давлением подается в гидроциклон по входному патрубку 7(фиг. 1) в цилиндрическую часть 1. Благодаря тангенциальной подаче, жидкость приобретает вращательное движение, в результате чего дисперсные частицы загрязнений с плотностью большей плотности очищаемой жидкости под действием центробежных сил перемещаются к стенкам гидроциклона. Участвуя во вращательном движении, частицы загрязнений поступают по конической части 2 к разгрузочному насадку 3 и выводятся из гидроциклона через отводящий патрубок 5. Очищенная жидкость и масла перемещаются в верхнюю часть гидроциклона. Автоматизация процесса вывода масел обеспечивается за счет того, что при подаче в гидроциклон жидкости, являющейся проводником электрического тока, зазор между контактом 10 и крышкой 8 замыкается и электромагнитный клапан 12 закрывается. Сигнальная лампа 14 горит, свидетельствуя о том, что клапан закрыт. Включенный параллельно резистор 15 имеет сопротивление, обеспечивающее силу тока, необходимую для сигнальной лампы 14. Выделяемые в процессе очистки масла скапливаются под крышкой 8 и, являясь диэлектриком, разрывают электрическую цепь, что приводит к открытию электромагнитного клапана 12 и выведению скопившихся под крышкой масел. При этом сигнальная лампа 14 не горит, информируя об открытии электромагнитного клапана 12. Выделенные масла через дроссель 13, электромагнитный клапан 12 выводятся из гидроциклона в емкость для сбора масла. После выведения масел цепь снова замыкается и клапан 12 закрывается. Сигнальная лампа 14 загорается. В случае налипания масла на электрический контакт 10 электрическая цепь разрывается и электромагнитный клапан 12 не закрывается, что приводит к утечке моющего раствора. Для промывки контактов потоком очищаемого раствора следует нажать на кнопку управления 16 и удерживать ее до загорания лампы 14. При нажатии на кнопку управления 16 размыкается электрическая цепь, электромагнитный клапан 12 открывается и моющий раствор через него направляется на повторную очистку в гидроциклон. Поток раствора очищает электрический контакт 10 от масла. Когда электрический контакт 10 очистится от масла, электрическая цепь замыкается, и лампа 14 загорается. Таким образом, предложенная конструкция позволяет повысить надежность работы трехпродуктового гидроциклона. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
