Режущий аппарат роторной косилки

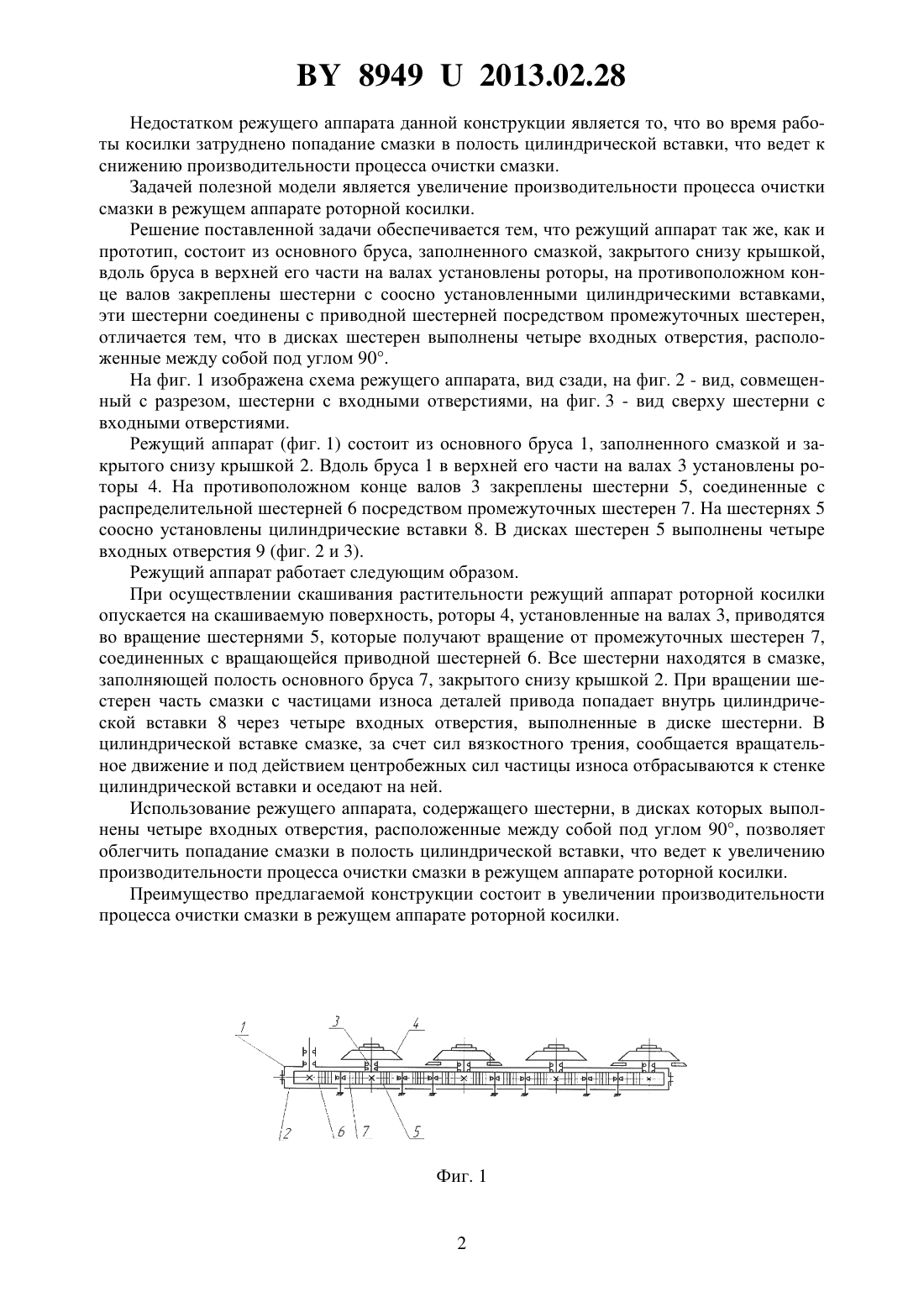

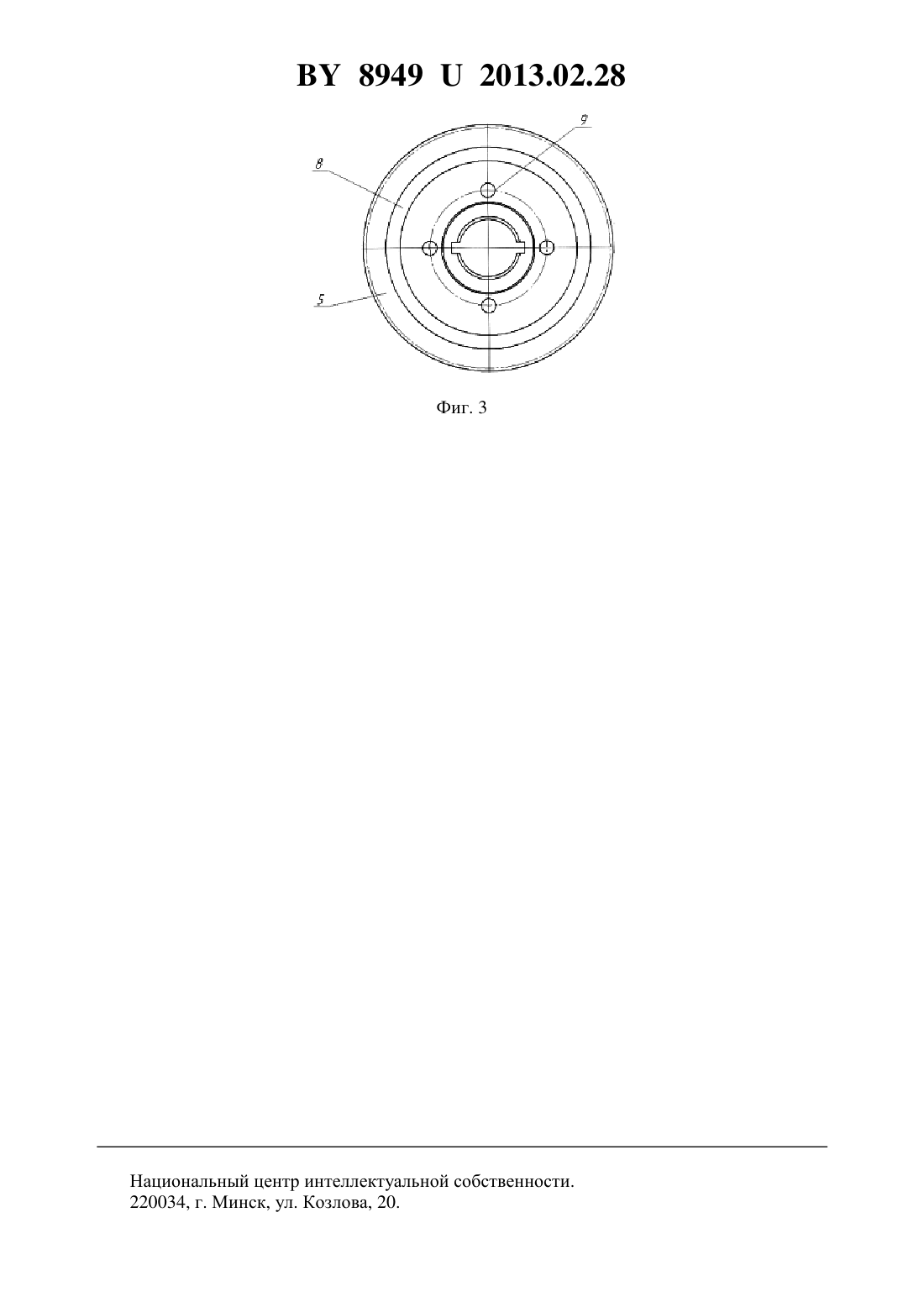

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕЖУЩИЙ АППАРАТ РОТОРНОЙ КОСИЛКИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Борисов Андрей Леонидович Рубец Сергей Григорьевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Режущий аппарат, состоящий из основного бруса, заполненного смазкой, закрытого снизу крышкой, вдоль бруса в верхней его части на валах установлены роторы, на противоположном конце валов закреплены шестерни с соосно установленными цилиндрическими вставками, эти шестерни соединены с приводной шестерней посредством промежуточных шестерен, отличающийся тем, что в дисках шестерен выполнены четыре входных отверстия, расположенные между собой под углом 90. Фиг. 2 Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам режущих аппаратов ротационного типа, и может быть использована для скашивания различных трав, мелкого кустарника и бурьяна. Известен режущий аппарат 1, состоящий из основного бруса, заполненного смазкой,закрытого снизу крышкой, вдоль бруса в верхней его части на валах установлены роторы,на противоположном конце валов закреплены шестерни с соосно установленными цилиндрическими вставками. Шестерни, закрепленные на валах, соединены с приводной шестерней посредством промежуточных шестерен. 89492013.02.28 Недостатком режущего аппарата данной конструкции является то, что во время работы косилки затруднено попадание смазки в полость цилиндрической вставки, что ведет к снижению производительности процесса очистки смазки. Задачей полезной модели является увеличение производительности процесса очистки смазки в режущем аппарате роторной косилки. Решение поставленной задачи обеспечивается тем, что режущий аппарат так же, как и прототип, состоит из основного бруса, заполненного смазкой, закрытого снизу крышкой,вдоль бруса в верхней его части на валах установлены роторы, на противоположном конце валов закреплены шестерни с соосно установленными цилиндрическими вставками,эти шестерни соединены с приводной шестерней посредством промежуточных шестерен,отличается тем, что в дисках шестерен выполнены четыре входных отверстия, расположенные между собой под углом 90. На фиг. 1 изображена схема режущего аппарата, вид сзади, на фиг. 2 - вид, совмещенный с разрезом, шестерни с входными отверстиями, на фиг. 3 - вид сверху шестерни с входными отверстиями. Режущий аппарат (фиг. 1) состоит из основного бруса 1, заполненного смазкой и закрытого снизу крышкой 2. Вдоль бруса 1 в верхней его части на валах 3 установлены роторы 4. На противоположном конце валов 3 закреплены шестерни 5, соединенные с распределительной шестерней 6 посредством промежуточных шестерен 7. На шестернях 5 соосно установлены цилиндрические вставки 8. В дисках шестерен 5 выполнены четыре входных отверстия 9 (фиг. 2 и 3). Режущий аппарат работает следующим образом. При осуществлении скашивания растительности режущий аппарат роторной косилки опускается на скашиваемую поверхность, роторы 4, установленные на валах 3, приводятся во вращение шестернями 5, которые получают вращение от промежуточных шестерен 7,соединенных с вращающейся приводной шестерней 6. Все шестерни находятся в смазке,заполняющей полость основного бруса 7, закрытого снизу крышкой 2. При вращении шестерен часть смазки с частицами износа деталей привода попадает внутрь цилиндрической вставки 8 через четыре входных отверстия, выполненные в диске шестерни. В цилиндрической вставке смазке, за счет сил вязкостного трения, сообщается вращательное движение и под действием центробежных сил частицы износа отбрасываются к стенке цилиндрической вставки и оседают на ней. Использование режущего аппарата, содержащего шестерни, в дисках которых выполнены четыре входных отверстия, расположенные между собой под углом 90, позволяет облегчить попадание смазки в полость цилиндрической вставки, что ведет к увеличению производительности процесса очистки смазки в режущем аппарате роторной косилки. Преимущество предлагаемой конструкции состоит в увеличении производительности процесса очистки смазки в режущем аппарате роторной косилки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
