Режущий аппарат роторной косилки

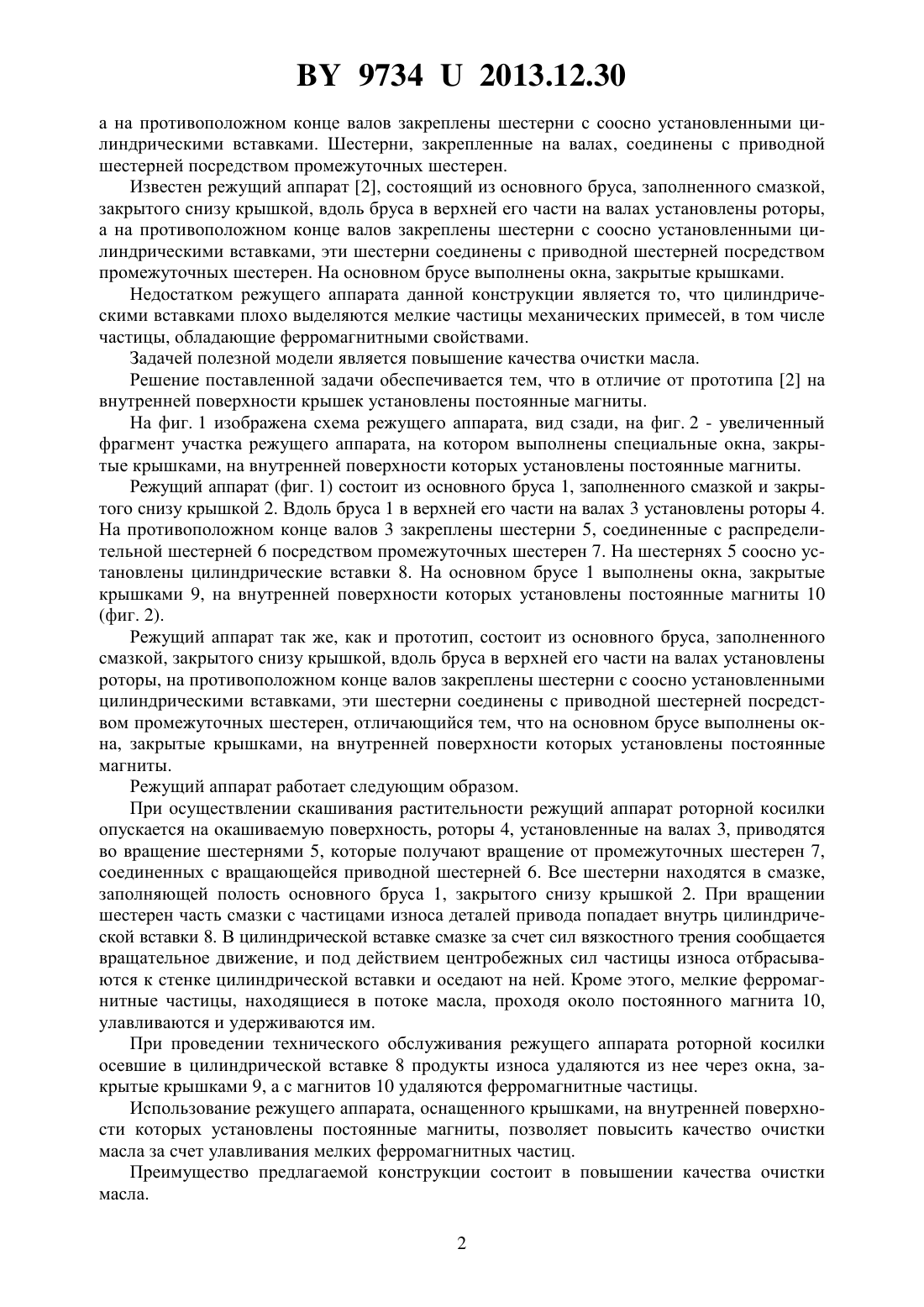

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕЖУЩИЙ АППАРАТ РОТОРНОЙ КОСИЛКИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Борисов Андрей Леонидович Рубец Сергей Григорьевич Пашкевич Александр Викторович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Режущий аппарат, состоящий из основного бруса, заполненного смазкой, закрытого снизу крышкой, вдоль бруса в верхней его части на валах установлены роторы, на противоположном конце валов закреплены шестерни с соосно установленными цилиндрическими вставками, эти шестерни соединены с приводной шестерней посредством промежуточных шестерен, отличающийся тем, что на основном брусе выполнены окна, закрытые крышками, на внутренней поверхности которых установлены постоянные магниты. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к режущим аппаратам ротационного типа, и может быть использована для скашивания различных трав, мелкого кустарника и бурьяна. Известен режущий аппарат 1, состоящий из основного бруса, заполненного смазкой,закрытого снизу крышкой, вдоль бруса в верхней его части на валах установлены роторы,97342013.12.30 а на противоположном конце валов закреплены шестерни с соосно установленными цилиндрическими вставками. Шестерни, закрепленные на валах, соединены с приводной шестерней посредством промежуточных шестерен. Известен режущий аппарат 2, состоящий из основного бруса, заполненного смазкой,закрытого снизу крышкой, вдоль бруса в верхней его части на валах установлены роторы,а на противоположном конце валов закреплены шестерни с соосно установленными цилиндрическими вставками, эти шестерни соединены с приводной шестерней посредством промежуточных шестерен. На основном брусе выполнены окна, закрытые крышками. Недостатком режущего аппарата данной конструкции является то, что цилиндрическими вставками плохо выделяются мелкие частицы механических примесей, в том числе частицы, обладающие ферромагнитными свойствами. Задачей полезной модели является повышение качества очистки масла. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа 2 на внутренней поверхности крышек установлены постоянные магниты. На фиг. 1 изображена схема режущего аппарата, вид сзади, на фиг. 2 - увеличенный фрагмент участка режущего аппарата, на котором выполнены специальные окна, закрытые крышками, на внутренней поверхности которых установлены постоянные магниты. Режущий аппарат (фиг. 1) состоит из основного бруса 1, заполненного смазкой и закрытого снизу крышкой 2. Вдоль бруса 1 в верхней его части на валах 3 установлены роторы 4. На противоположном конце валов 3 закреплены шестерни 5, соединенные с распределительной шестерней 6 посредством промежуточных шестерен 7. На шестернях 5 соосно установлены цилиндрические вставки 8. На основном брусе 1 выполнены окна, закрытые крышками 9, на внутренней поверхности которых установлены постоянные магниты 10(фиг. 2). Режущий аппарат так же, как и прототип, состоит из основного бруса, заполненного смазкой, закрытого снизу крышкой, вдоль бруса в верхней его части на валах установлены роторы, на противоположном конце валов закреплены шестерни с соосно установленными цилиндрическими вставками, эти шестерни соединены с приводной шестерней посредством промежуточных шестерен, отличающийся тем, что на основном брусе выполнены окна, закрытые крышками, на внутренней поверхности которых установлены постоянные магниты. Режущий аппарат работает следующим образом. При осуществлении скашивания растительности режущий аппарат роторной косилки опускается на окашиваемую поверхность, роторы 4, установленные на валах 3, приводятся во вращение шестернями 5, которые получают вращение от промежуточных шестерен 7,соединенных с вращающейся приводной шестерней 6. Все шестерни находятся в смазке,заполняющей полость основного бруса 1, закрытого снизу крышкой 2. При вращении шестерен часть смазки с частицами износа деталей привода попадает внутрь цилиндрической вставки 8. В цилиндрической вставке смазке за счет сил вязкостного трения сообщается вращательное движение, и под действием центробежных сил частицы износа отбрасываются к стенке цилиндрической вставки и оседают на ней. Кроме этого, мелкие ферромагнитные частицы, находящиеся в потоке масла, проходя около постоянного магнита 10,улавливаются и удерживаются им. При проведении технического обслуживания режущего аппарата роторной косилки осевшие в цилиндрической вставке 8 продукты износа удаляются из нее через окна, закрытые крышками 9, а с магнитов 10 удаляются ферромагнитные частицы. Использование режущего аппарата, оснащенного крышками, на внутренней поверхности которых установлены постоянные магниты, позволяет повысить качество очистки масла за счет улавливания мелких ферромагнитных частиц. Преимущество предлагаемой конструкции состоит в повышении качества очистки масла. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
