Режущий аппарат

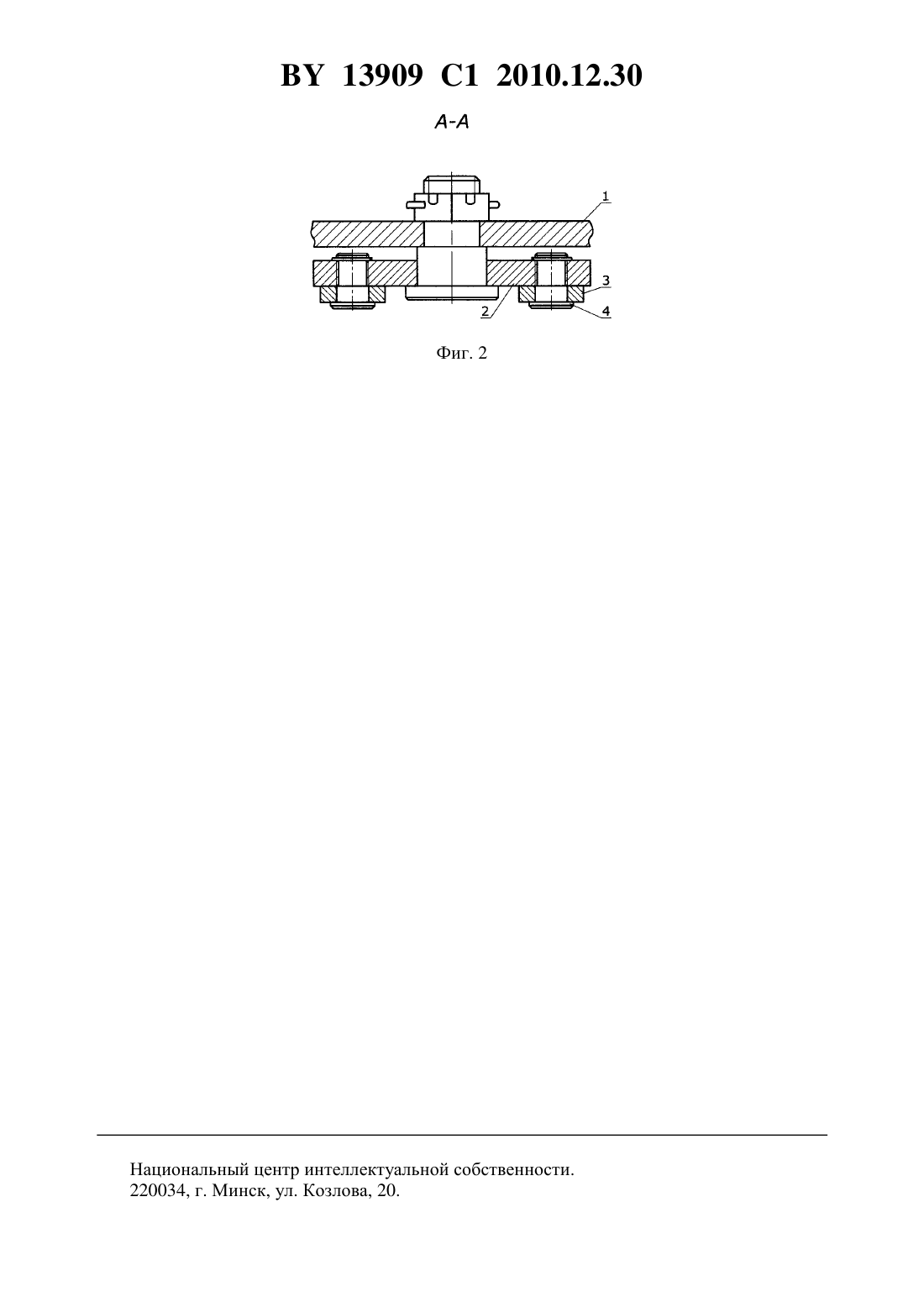

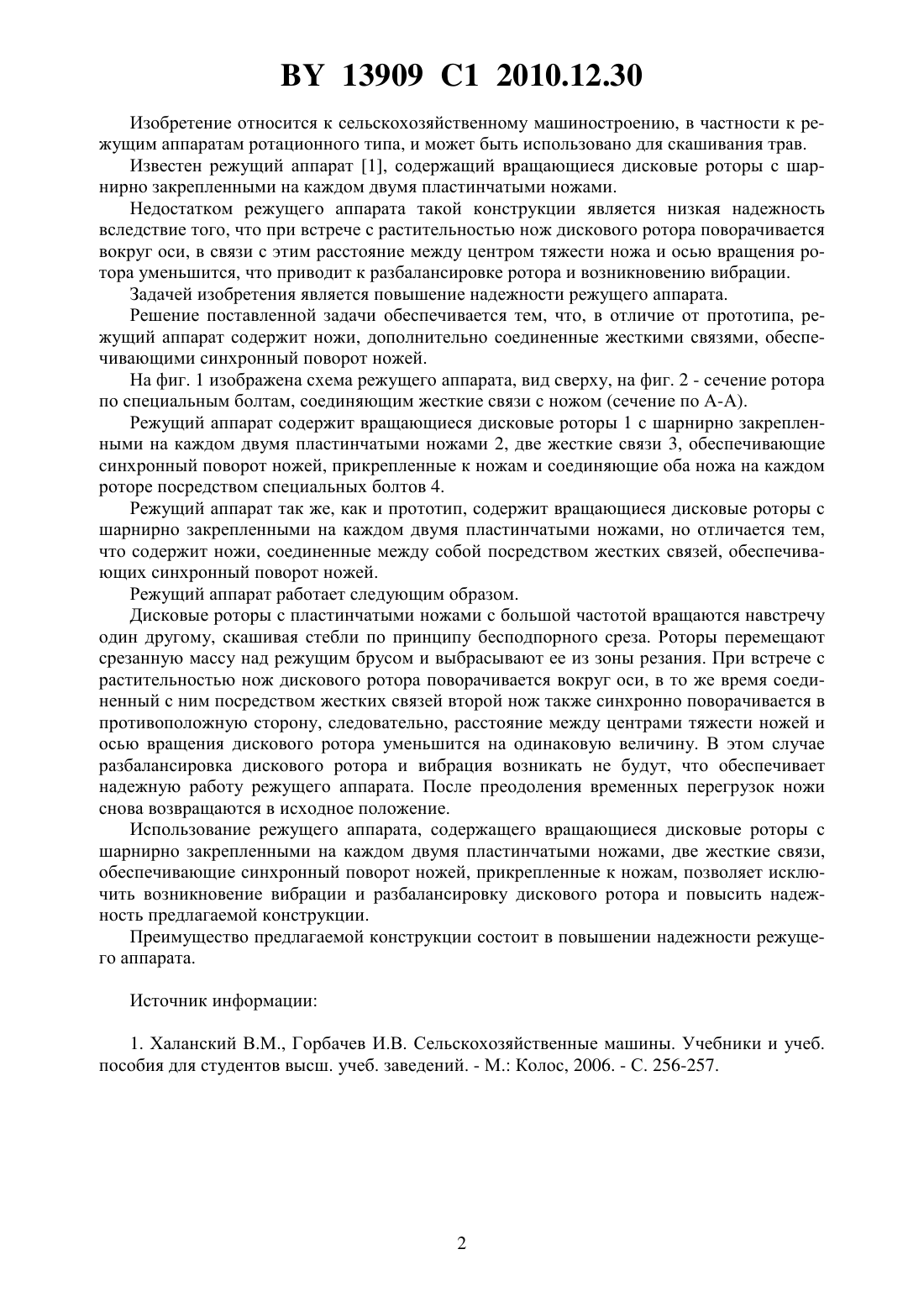

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Мажугин Евгений Иванович Рубец Сергей Григорьевич Лвкин Максим Викторович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Режущий аппарат, содержащий вращающиеся дисковые роторы с шарнирно закрепленными на каждом двумя пластинчатыми ножами, отличающийся тем, что пластинчатые ножи на каждом роторе дополнительно соединены между собой жесткими связями,обеспечивающими синхронный поворот ножей. 13909 1 2010.12.30 Изобретение относится к сельскохозяйственному машиностроению, в частности к режущим аппаратам ротационного типа, и может быть использовано для скашивания трав. Известен режущий аппарат 1, содержащий вращающиеся дисковые роторы с шарнирно закрепленными на каждом двумя пластинчатыми ножами. Недостатком режущего аппарата такой конструкции является низкая надежность вследствие того, что при встрече с растительностью нож дискового ротора поворачивается вокруг оси, в связи с этим расстояние между центром тяжести ножа и осью вращения ротора уменьшится, что приводит к разбалансировке ротора и возникновению вибрации. Задачей изобретения является повышение надежности режущего аппарата. Решение поставленной задачи обеспечивается тем, что, в отличие от прототипа, режущий аппарат содержит ножи, дополнительно соединенные жесткими связями, обеспечивающими синхронный поворот ножей. На фиг. 1 изображена схема режущего аппарата, вид сверху, на фиг. 2 - сечение ротора по специальным болтам, соединяющим жесткие связи с ножом (сечение по А-А). Режущий аппарат содержит вращающиеся дисковые роторы 1 с шарнирно закрепленными на каждом двумя пластинчатыми ножами 2, две жесткие связи 3, обеспечивающие синхронный поворот ножей, прикрепленные к ножам и соединяющие оба ножа на каждом роторе посредством специальных болтов 4. Режущий аппарат так же, как и прототип, содержит вращающиеся дисковые роторы с шарнирно закрепленными на каждом двумя пластинчатыми ножами, но отличается тем,что содержит ножи, соединенные между собой посредством жестких связей, обеспечивающих синхронный поворот ножей. Режущий аппарат работает следующим образом. Дисковые роторы с пластинчатыми ножами с большой частотой вращаются навстречу один другому, скашивая стебли по принципу бесподпорного среза. Роторы перемещают срезанную массу над режущим брусом и выбрасывают ее из зоны резания. При встрече с растительностью нож дискового ротора поворачивается вокруг оси, в то же время соединенный с ним посредством жестких связей второй нож также синхронно поворачивается в противоположную сторону, следовательно, расстояние между центрами тяжести ножей и осью вращения дискового ротора уменьшится на одинаковую величину. В этом случае разбалансировка дискового ротора и вибрация возникать не будут, что обеспечивает надежную работу режущего аппарата. После преодоления временных перегрузок ножи снова возвращаются в исходное положение. Использование режущего аппарата, содержащего вращающиеся дисковые роторы с шарнирно закрепленными на каждом двумя пластинчатыми ножами, две жесткие связи,обеспечивающие синхронный поворот ножей, прикрепленные к ножам, позволяет исключить возникновение вибрации и разбалансировку дискового ротора и повысить надежность предлагаемой конструкции. Преимущество предлагаемой конструкции состоит в повышении надежности режущего аппарата. Источник информации 1. Халанский В.М., Горбачев И.В. Сельскохозяйственные машины. Учебники и учеб. пособия для студентов высш. учеб. заведений. - М. Колос, 2006. - С. 256-257. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
